Υψηλής ακρίβειας CNC ορμονικές μονάδες κίνησης κιβωτίων ταχυτήτων

Τροχαία κιβώτια

Δυνατότητα εκτόξευσης κύματος

Μειωτήρας κιβωτίου ταχυτήτων κυμάτων έντασης

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Απαλλαγή από την κατηγορία "Απαλλαγή"

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Υψηλής ακρίβειας CNC ορμονικές μονάδες κίνησης κιβωτίων ταχυτήτων

Λεπτομέρειες για το προϊόν

Προϊόν:

Εναρμονικές μονάδες μετατροπής LSS - I

Υλικό:

Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρουλεμάν και σφραγίδες, λιπαντικά

Ποσοστό μείωσης:

50, 80, 100, 120

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέση ταχύτητα εισόδου:

3000 ή 3500 στροφές/min

Σχεδιασμένη Ζωή:

15000 ώρες

Σχήμα:

14, 17, 20, 25, 32, 40

Βάρος:

00,51 έως 4,6 kg

Εγγύηση:

1 έτος

Χρώμα:

Σλιβέρ

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Υψηλής ακαμψίας LSS - I σειράς ορμονικές μονάδες ταχυτήτων μειωτής κλίμακας τάσης

Name: Υψηλής ακρίβειας CNC ορμονικές μονάδες κίνησης κιβωτίων ταχυτήτων
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Απαλλαγή από την κατηγορία "Απαλλαγή"
Availability: InStock

Περιγραφή του προϊόντος

Οι εναρμονικές μονάδες ταχυτήτων της σειράς LSS - I είναι γνωστές ως ο μειωτής κυμάτων πίεσης με άμεση κίνηση κινητήρα σε σχήμα φλιτζάνου με λιγότερο εύθραυστα μέρη.

Ο σχεδιασμός αυτός επιτρέπει μια πιο συμπαγή και αποδοτική χρήση του χώρου, προσφέρει πλεονεκτήματα όπως υψηλή απόδοση, ακρίβεια και μειωμένη συντήρηση, καθώς υπάρχουν λιγότερα εξαρτήματα που είναι επιρρεπή σε φθορά,βοηθά να παρατείνει σε μεγάλο βαθμό τη διάρκεια ζωής της υπηρεσίας.

Οι μονάδες αρμονικών κινήσεων της σειράς LSS - I χρησιμοποιούνται ευρέως σε ρομπότ, εξοπλισμό αυτοματισμού όπως εξοπλισμός CNC και εξοπλισμός περιστροφής, κατασκευή ημιαγωγών, ιατρικός εξοπλισμός και ούτω καθεξής.

Βασικά χαρακτηριστικά

Υψηλή ακρίβεια
Μεγάλη ικανότητα φόρτωσης
Σχέσεις μείωσης 50:1 έως 120:1

ΣπΕπαναπροσαρμογήσ

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min				Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Λιπαρά	Λιπαρά	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	χιλιόγραμμο	Η ώρα
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.51	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20	0.67	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	108	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20	0.96	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.46	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	3.11	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20	4.6	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

Λεπτομερείς εικόνες

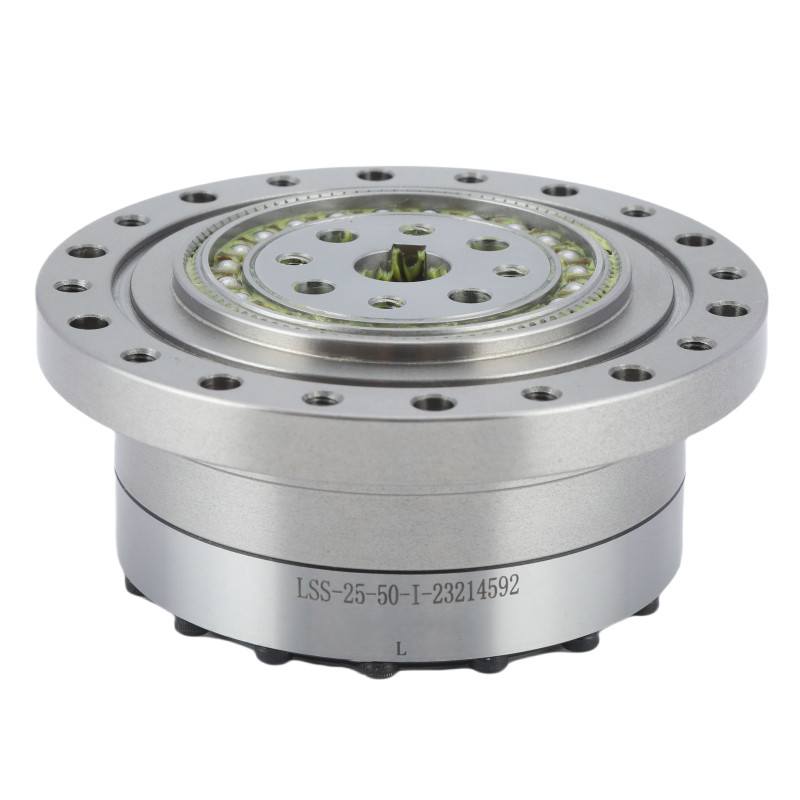

Υψηλής ακρίβειας CNC ορμονικές μονάδες κίνησης κιβωτίων ταχυτήτων 0

Βασικά χαρακτηριστικά των συσσωρευτών ορμονικών μετατροπών της σειράς I
Προϊόν	Μονάδες εναρμονικών εργαλείων
Υλικό	Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρουλεμάν και σφραγίδες, λιπαντικά
Ποσοστό μείωσης	50, 80, 100, 120
Αντίδραση	Λιγότερο από 10 δευτερόλεπτα τόξου
Μέση ταχύτητα εισόδου	3000 ή 3500 στροφές/λεπτο
Μέγιστη ταχύτητα εισόδου	8500 στροφές/min
Σχεδιασμένη Ζωή	15000 ώρες
Σχήμα	14, 17, 20, 25, 32, 40
Βάρος	00,51 έως 4,6 kg
Εγγύηση	1 έτος

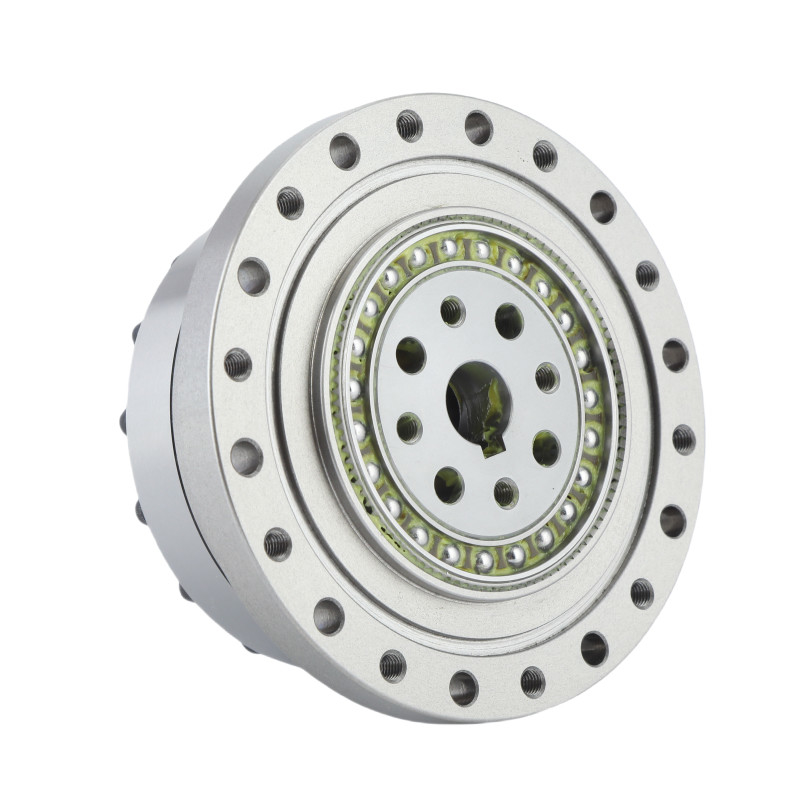

Υψηλής ακρίβειας CNC ορμονικές μονάδες κίνησης κιβωτίων ταχυτήτων 1

Σχεδίαση PDF

LSS-14-XX-U-I.pdf LSS-17-XX-U-I.pdf LSS-20-XX-U-I.pdf

LSS-25-XX-U-I.pdf LSS-32-XX-U-I.pdf LSS-40-XX-U-I.pdf
