OEM Μικροσκοπικό κιβώτιο ταχυτήτων κύματος τάσης Μηδενική αντίδραση Αρμονικό κιβώτιο ταχυτήτων

Πλαίσιο μετατροπής κυμάτων πίεσης OEM

Κουτί ταχυτήτων για τα κύματα αρμονικής πίεσης

OEM Αρμονική κίνηση γρανάζων

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Μοντέλο 8, Μοντέλο 11

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

OEM Μικροσκοπικό κιβώτιο ταχυτήτων κύματος τάσης Μηδενική αντίδραση Αρμονικό κιβώτιο ταχυτήτων

Λεπτομέρειες για το προϊόν

Προϊόν:

Μινιατούρα Αρμονική Οδηγία

Υλικό:

Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρουλεμάν και σφραγίδες, λιπαντικά

Ποσοστό μείωσης:

50, 80, 100

Αντίδραση:

≤ 30 δευτερόλεπτα τόξου

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Σχεδιασμένη Ζωή:

10000 ώρες

Σχήμα:

8, 11

Βάρος:

00,06 έως 0,27 kg

Εγγύηση:

1 έτος

Χρώμα:

Σλιβέρ

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Μικροσκοπική αρμονική κίνηση υψηλής χωρητικότητας φορτίου

Name: OEM Μικροσκοπικό κιβώτιο ταχυτήτων κύματος τάσης Μηδενική αντίδραση Αρμονικό κιβώτιο ταχυτήτων
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Μοντέλο 8, Μοντέλο 11
Availability: InStock

Περιγραφή του προϊόντος

Τα μοντέλα 8 και 11 αρμονικών τροχών κίνησης των σειρών LS και LH είναι γνωστά ως μίνι μειωτικά κύματος πίεσης.
Οι μικροσκοπικοί μειωτές κυμάτων πίεσης της σειράς LS και LH παρέχουν υψηλή ακρίβεια θέσης σε ένα πολύ συμπαγές πακέτο.
Οι εν λόγω αρμονικές μονάδες κίνησης είναι κατάλληλες για εφαρμογές σε ημιαγωγούς και ρομποτική, ιδίως για μικρά βιομηχανικά και συνεργατικά ρομπότ,βιομηχανικά μηχανήματα όπου το βάρος είναι κρίσιμος παράγοντας.

Βασικά χαρακτηριστικά

• Συμπίεση και ελαφρύτητα

• Υψηλή ακρίβεια θέσης

• Υψηλή ικανότητα ροπής
• Υψηλή ακτινοβολητική, αξιωτική και στιγμιαία ικανότητα φορτίου

• Τρεις αναλογίες μείωσης διαθέσιμες: 50:1 έως 100:1

Πίνακας ονομαστικών παραμέτρων της σειράς LS

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min				Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	χιλιόγραμμο	Η ώρα
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.08	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40	0.08	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30	0.25	10000
11	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3	8500	3500	≤ 30	0.17	10000

Πίνακας ονομαστικών παραμέτρων της σειράς LH

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min				Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	χιλιόγραμμο	Η ώρα
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤ 40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤ 40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤ 30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

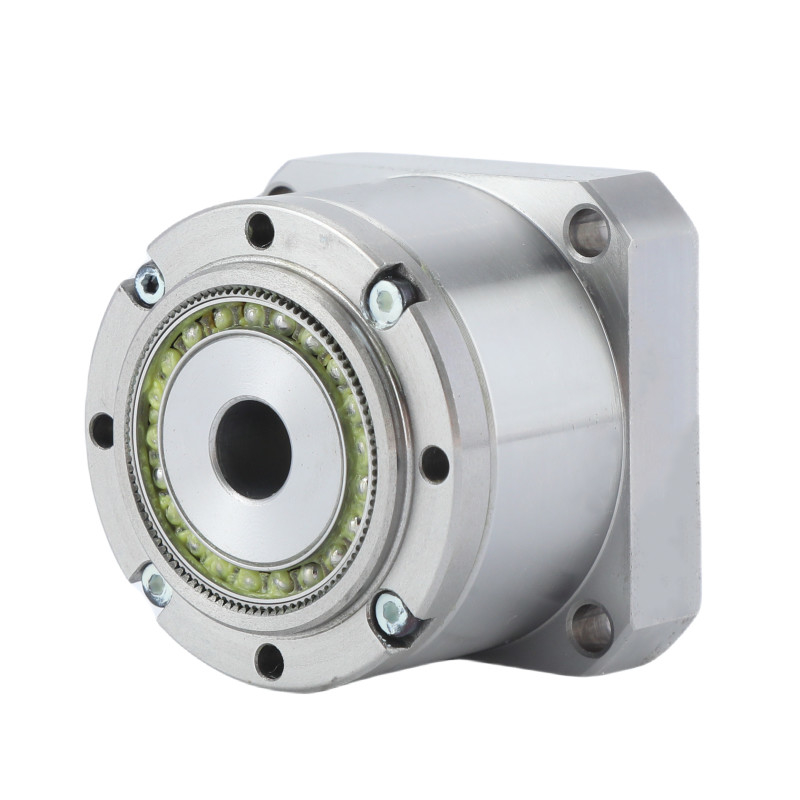

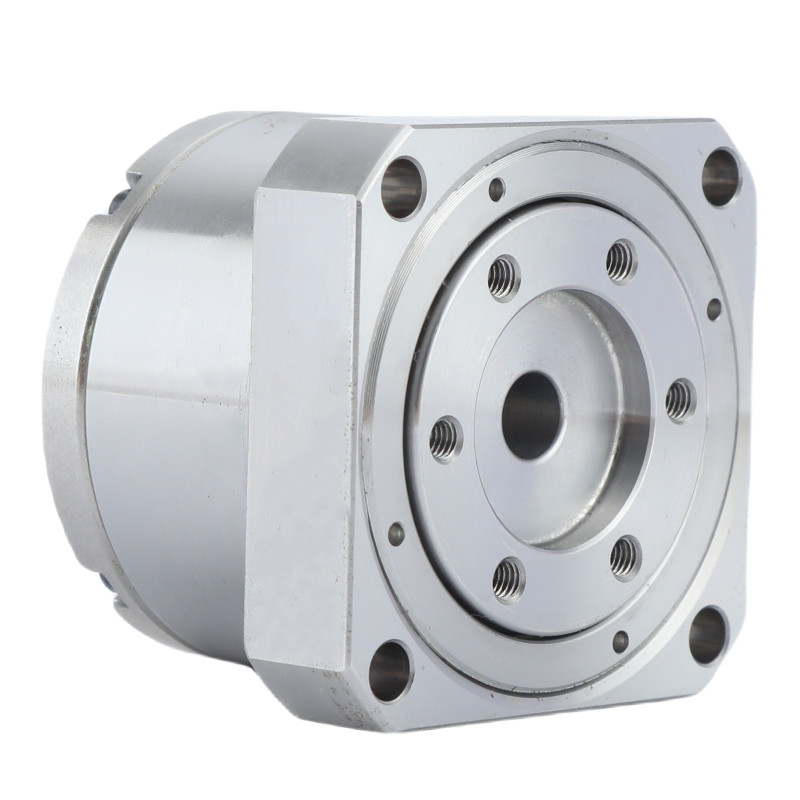

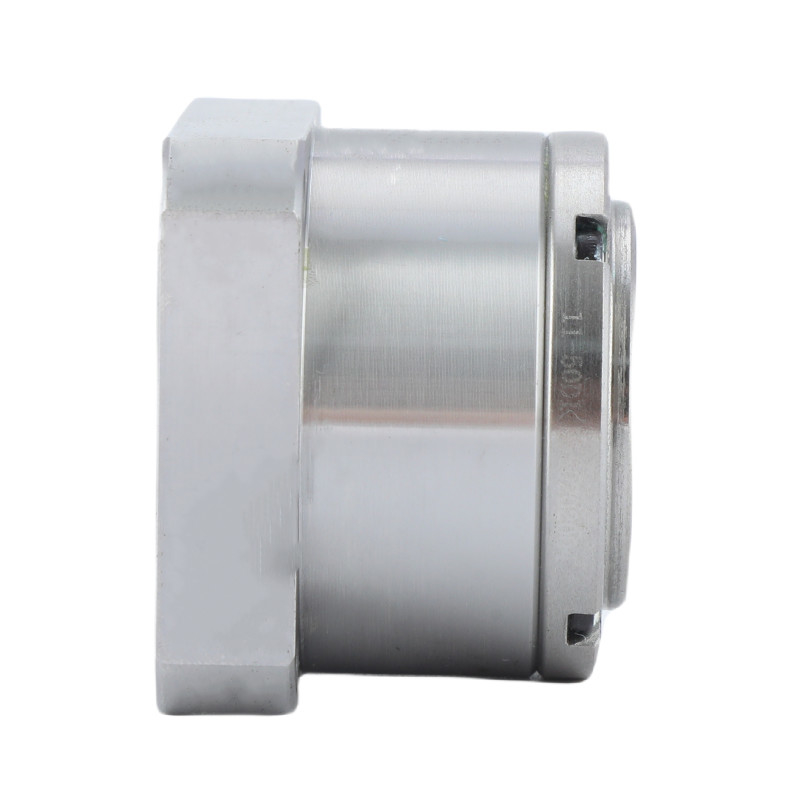

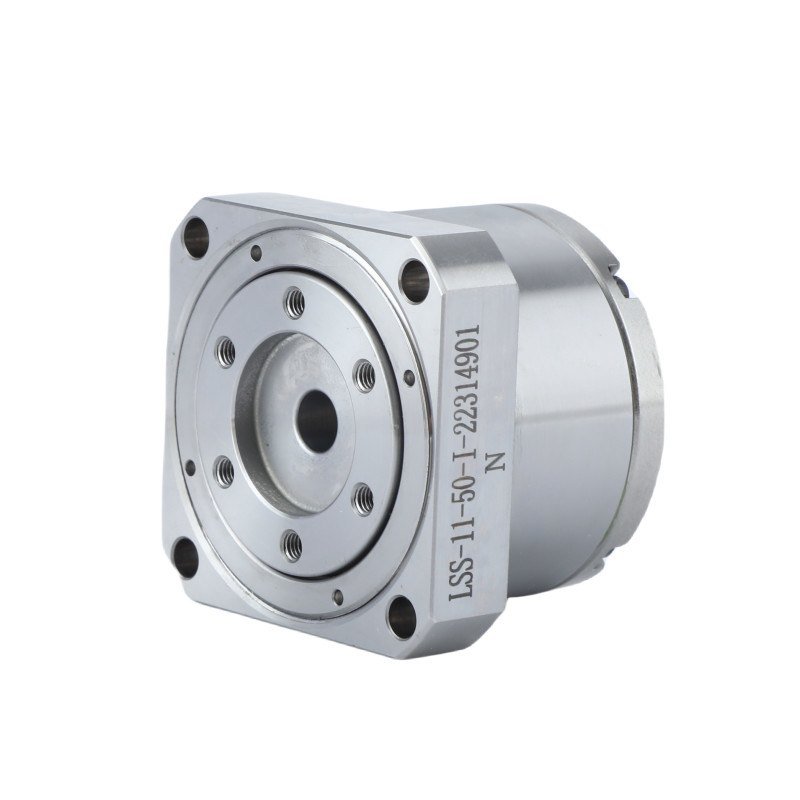

Λεπτομερείς εικόνες

Βασικά χαρακτηριστικά τουΜικροσκοπική αρμονική κίνηση σειράς LS και LH
Προϊόν	Μίνι μειωτής κυμάτων τάσης
Υλικό	Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρυμουλκούμενα και σφραγίδες, λιπαντικά
Ποσοστό μείωσης	50, 80, 100
Αντίδραση	Λιγότερο από 30 δευτερόλεπτα τόξου
Μέση ταχύτητα εισόδου	3500 στροφές/min
Μέγιστη ταχύτητα εισόδου	8500 στροφές/min
Σχεδιασμένη Ζωή	10000 ώρες
Σχήμα	8, 11
Βάρος	00,06 έως 0,27 kg
Εγγύηση	1 έτος

Εφαρμογή

Οι αρμονικοί κινητήρες ή οι αρμονικοί κινητήρες ταχυτήτων είναι εξειδικευμένοι μηχανισμοί ταχυτήτων που είναι γνωστοί για την ακρίβεια και το συμπαγές σχεδιασμό τους.Βρίσκουν εφαρμογή σε μια ποικιλία τομέων λόγω των μοναδικών ιδιοτήτων τους.

Ρομποτική	Οι αρμονικές μονάδες κίνησης χρησιμοποιούνται ευρέως στη ρομποτική για την υψηλή αναλογία ροπής προς βάρος και την ακρίβεια τους.
Αεροδιαστημική	Στην αεροδιαστημική μηχανική, οι κινητήρες αυτοί χρησιμοποιούνται σε δορυφορικά και διαστημικά συστήματα λόγω της αξιοπιστίας και της συμπαγής τους.Είναι απαραίτητα σε μηχανισμούς που απαιτούν υψηλή ακρίβεια και ελάχιστη αντίδραση, όπως οι δορυφορικές κεραίες και το σύστημα προσγείωσης.
Ιατρικές συσκευές	Οι αρμονικές μονάδες κίνησης χρησιμοποιούνται σε διάφορες ιατρικές συσκευές, συμπεριλαμβανομένων χειρουργικών ρομπότ και διαγνωστικού εξοπλισμού.Η ακρίβεια και η ομαλή τους κίνηση είναι κρίσιμες για τις λεπτές επεμβάσεις και την ακριβή διάγνωση.
Βιομηχανική αυτοματοποίηση	Χρησιμοποιούνται σε βιομηχανικά συστήματα αυτοματισμού για εργασίες όπως χειρισμός υλικών, συναρμολόγηση και μηχανήματα εργαλείων.Η ικανότητά τους να χειρίζονται μεγάλα φορτία, διατηρώντας παράλληλα την ακρίβεια, τα καθιστά κατάλληλα για αυτές τις εφαρμογές.
Οπτικά συστήματα	Οι αρμονικοί κινητήρες χρησιμοποιούνται σε οπτικά συστήματα, όπως τηλεσκόπια υψηλής ακρίβειας και κάμερες, όπου η ακριβής τοποθέτηση και το ελάχιστο μηχανικό παιχνίδι είναι κρίσιμα.
Αυτοκινητοβιομηχανία	Σε εφαρμογές αυτοκινήτων, οι αρμονικές μονάδες κίνησης μπορούν να βρεθούν σε συστήματα που απαιτούν συμπαγές και αποτελεσματικό έλεγχο κίνησης,όπως σε ορισμένους τύπους μηχανισμών διεύθυνσης ή προηγμένων συστημάτων υποστήριξης του οδηγού (ADAS).
