Τόπος καταγωγής:
Jiangsu, Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
Πρότυπο 14, 17, 20, 25, 32
Περιγραφή του προϊόντος
Οι αρμονικοί κινητήρες της σειράς LSD-I είναι γνωστοί ως οι υπερυπαίοικύμα πίεσηςμονάδες εργαλείων.
Αυτό το ευέλικτο σχέδιο παρέχει εξαιρετική ακρίβεια θέσης και ακρίβεια περιστροφής
Αυτές οι υπερ-επίπεδες αρμονικές μονάδεςείναι εξαιρετικά κατάλληλα για χρήση ως αρθρώσεις τερματικών ρομπότ και μειωτικά τερματικών πελατών.
Βασικά χαρακτηριστικά της σειράς LSD Harmonic Drive
Πίνακας ονομαστικών παραμέτρων της LSD - σειράς I Αρμονική κίνηση
| Σχήμα | Ποσοστό μείωσης | Ονομαστική ροπή στην είσοδο 2000r/min | Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή | Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου | Επιτρεπόμενη μέγιστη στιγμιαία ροπή | Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease) |
Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease) |
Αντίδραση | Βάρος | Ζωή του σχεδιασμού | ||||
| Νμ | kgfm | Νμ | kgfm | Νμ | kgfm | Νμ | kgfm | r/min | r/min | Διάταξη Arc Sec | χιλιόγραμμο | Η ώρα | ||
| 14 | 50 | 3.7 | 0.38 | 12 | 1.2 | 4.8 | 0.49 | 24 | 2.4 | 8500 | 3500 | ≤ 20 | 0.37 | 9000 |
| 80 | 5.4 | 0.55 | 16 | 1.6 | 7.7 | 0.79 | 35 | 3.6 | 10000 | |||||
| 100 | 5.4 | 0.55 | 19 | 1.9 | 7.7 | 0.79 | 35 | 3.6 | 10000 | |||||
| 17 | 50 | 11 | 1.1 | 23 | 2.3 | 18 | 1.9 | 48 | 4.9 | 7300 | 3500 | ≤ 20 | 0.49 | 9000 |
| 80 | 15 | 1.5 | 29 | 3 | 19 | 1.9 | 61 | 6.2 | 10000 | |||||
| 100 | 16 | 1.6 | 37 | 3.8 | 27 | 2.8 | 71 | 7.2 | 10000 | |||||
| 20 | 50 | 17 | 1.7 | 39 | 4 | 24 | 2.4 | 69 | 7 | 6500 | 3500 | ≤ 20 | 0.68 | 9000 |
| 80 | 24 | 2.4 | 51 | 5.2 | 33 | 3.4 | 89 | 9.1 | 10000 | |||||
| 100 | 28 | 2.9 | 57 | 5.8 | 34 | 3.5 | 95 | 9.7 | 10000 | |||||
| 25 | 50 | 27 | 2.8 | 69 | 7 | 38 | 3.9 | 127 | 13 | 5600 | 3500 | ≤ 20 | 1.25 | 9000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 60 | 6.1 | 179 | 18 | 10000 | |||||
| 100 | 47 | 4.8 | 110 | 11 | 75 | 7.6 | 184 | 19 | 10000 | |||||
| 32 | 50 | 53 | 5.4 | 151 | 15 | 75 | 7.6 | 268 | 27 | 4800 | 3500 | ≤ 20 | 2.48 | 9000 |
| 80 | 83 | 8.5 | 213 | 22 | 117 | 12 | 398 | 41 | 10000 | |||||
| 100 | 96 | 10 | 233 | 24 | 151 | 15 | 420 | 43 | 10000 | |||||

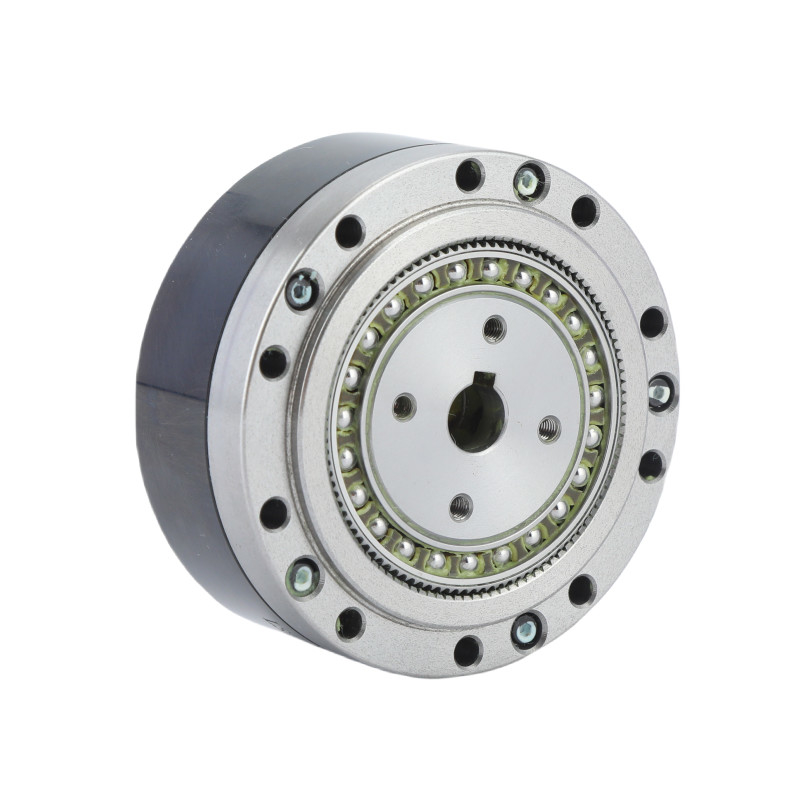

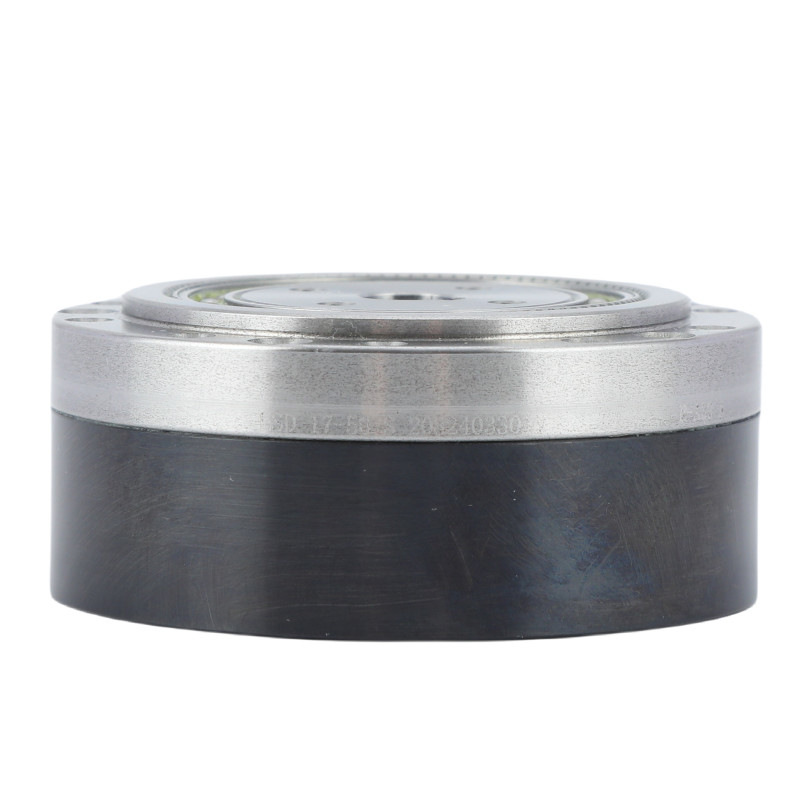

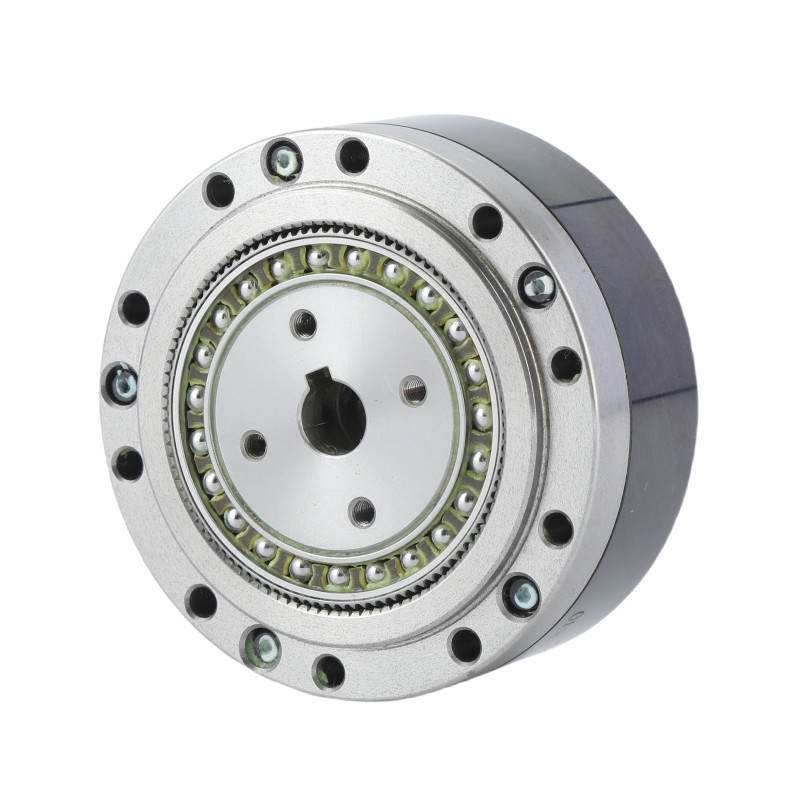

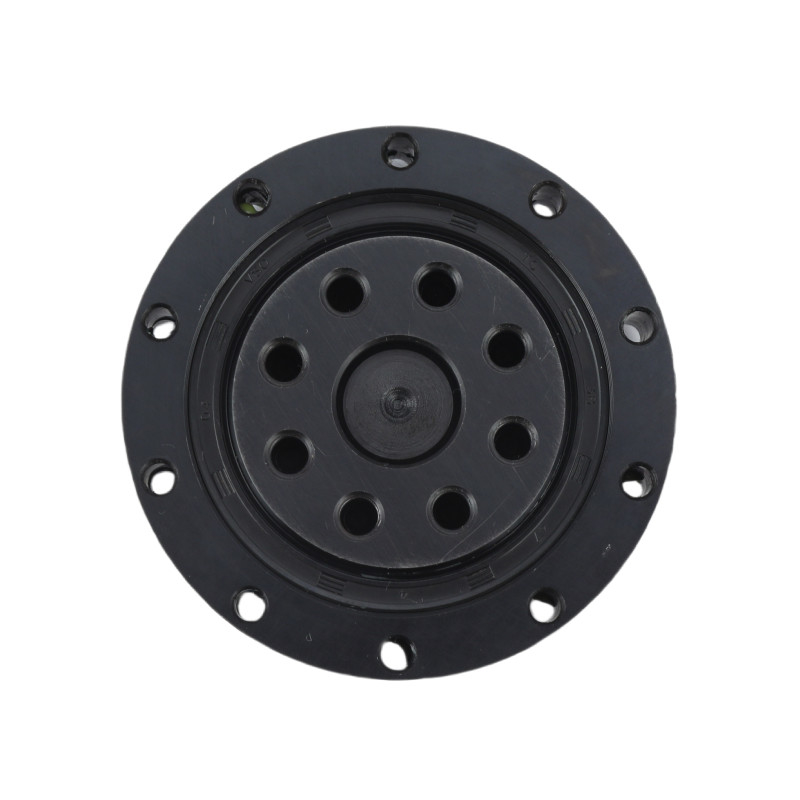

Λεπτομερείς εικόνες
| Βασικά χαρακτηριστικά του LSD - I Series Ultra - Flat Strain Wave Reducer | |||
| Προϊόν | Υπερ-ευτελής αρμονική κίνηση | ||
|
Υλικό
|
Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρυμουλκούμενα και σφραγίδες, λιπαντικά | ||
|
Ποσοστό μείωσης
|
50, 80, 100 | ||
|
Αντίδραση
|
Λιγότερο από 20 δευτερόλεπτα τόξου | ||
|
Μέση ταχύτητα εισόδου
|
3500 στροφές/min | ||
|
Μέγιστη ταχύτητα εισόδου
|
8500 στροφές/min | ||
|
Σχεδιασμένη Ζωή
|
10000 ώρες | ||
|
Σχήμα
|
14, 17, 20, 25, 32 | ||
|
Βάρος
|
00,37 έως 2,48 kg | ||
| Εγγύηση | 1 έτος | ||
Εφαρμογές
| |
|
|
|
| Συστήματα κατασκευής | Συστήματα συσκευασίας | Ανθρώπινα ρομπότ | Ιατρικές συσκευές |
Κατεβάστε τα σχέδια PDF
LSD-14-P-XX-U-I.pdf LSD-14-XX-U-I.pdf ΛSD-17-P-XX-U-I.pdf
LSD-17-XX-U-I.pdf ΛSD-20-P-XX-U-I.pdf ΛSD-20-XX-U-I.pdf
