Συμπίεση Υπερ λεπτής αρμονικής κίνησης Βιομηχανική χρήση Αρμονικό κιβώτιο ταχύτητας

Συγκεντρωμένα κιβώτια ταχυτήτων κυμάτων συμπίεσης

Κουτάκια ταχυτήτων κυμάτων πίεσης Λάγη

Μείωση της συμπαγής αρμονικής ταχύτητας

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Πρότυπο 14, 17, 20, 25, 32

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Συμπίεση Υπερ λεπτής αρμονικής κίνησης Βιομηχανική χρήση Αρμονικό κιβώτιο ταχύτητας

Λεπτομέρειες για το προϊόν

Προϊόν:

Ηλεκτρονικό κινητήρα LHD - I

Υλικό:

Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρουλεμάν και σφραγίδες, λιπαντικά

Ποσοστό μείωσης:

50, 80, 100

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Μέγιστη ταχύτητα εισόδου:

8500 R/min

Σχεδιασμένη Ζωή:

10000 ώρες

Σχήμα:

14, 17, 20, 25, 32

Βάρος:

00,34 έως 1,9 kg

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Συμπληκτικός Υπερ λεπτός αρμονικός κινητήρας

Name: Συμπίεση Υπερ λεπτής αρμονικής κίνησης Βιομηχανική χρήση Αρμονικό κιβώτιο ταχύτητας
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Πρότυπο 14, 17, 20, 25, 32
Availability: InStock

Περιγραφή του προϊόντος

Η αρμονική κίνηση της σειράς LHD-I είναι η υψηλής ροπής υπερπλανοποιημένη μονάδα μετατροπής κυμάτων τάσης.

Οι αρμονικές μονάδες κίνησης της σειράς LHD - I έχουν σχεδιαστεί με μια συμπαγή και απλή διάταξη για εύκολη ενσωμάτωση, συμβάλλουν στην προσφορά μικρού αποτυπώματος και μειωμένου βάρους για εφαρμογές περιορισμένου χώρου.

Αυτοί οι υπερ-ευτελείς αρμονικοί μειωτές ταχυτήτων είναι εξαιρετικά κατάλληλοι για χρήση ως αρθρώσεις τερματικών ρομπότ και μειωτές τερματικών πελατών

Βασικά χαρακτηριστικά

Υπερ-επίπεδη δομή
Σύνθετο και απλό σχεδιασμό
Μικρό μέγεθος και ελαφρύ βάρος
Υψηλή ικανότητα ροπής και υψηλή ακαμψία
Συξώδης εισροή και έξοδος

Πίνακας ονομαστικών παραμέτρων αρμονικής κίνησης σειράς LHD

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min	Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	Επιτρεπόμενη μέγιστη στιγμιαία ροπή	Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	Επιτρεπόμενη μέγιστη στιγμιαία ροπή	Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	Νμ	Νμ	Νμ	r/min	r/min	Διάταξη Arc Sec	Κίλο	Η ώρα
14	50	3.7	12	4.8	23	8500	3500	≤ 20	0.34	9000
	80	5.4	16	7.7	35					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤ 20	0.42	9000
	80	15	29	19	61					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤ 20	0.54	9000
	80	24	51	33	89					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤ 20	0.95	9000
	80	44	96	60	179					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4000	3000	≤ 20	1.9	9000
	80	83	213	117	398					10000
	100	96	233	151	420					10000

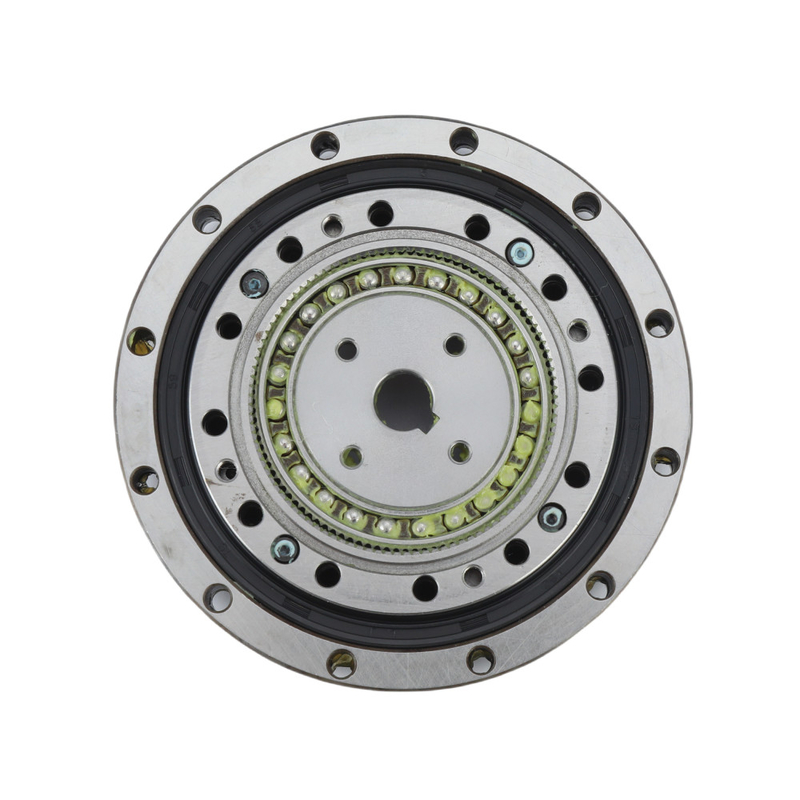

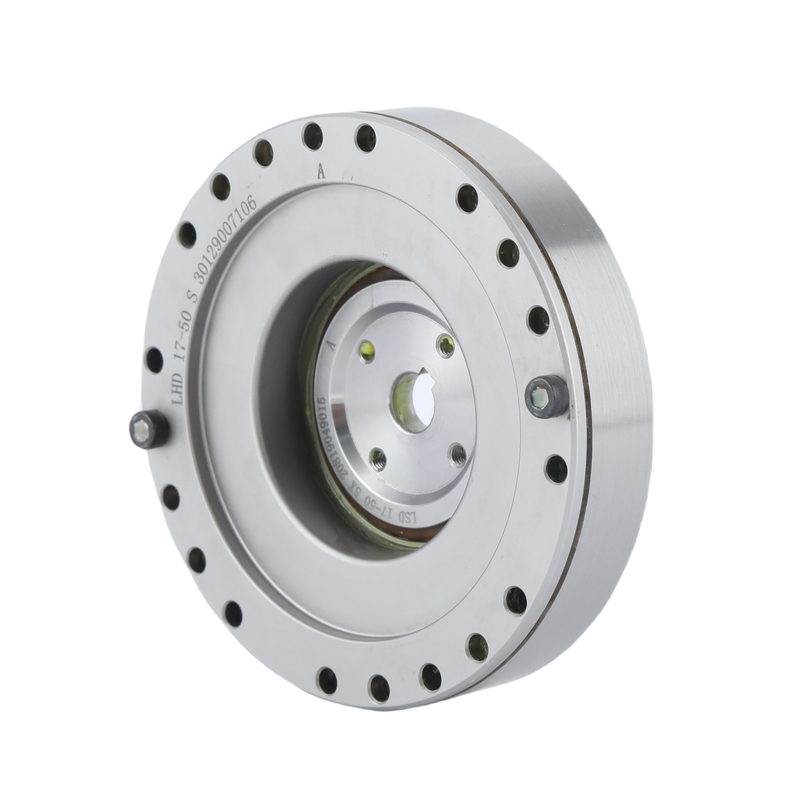

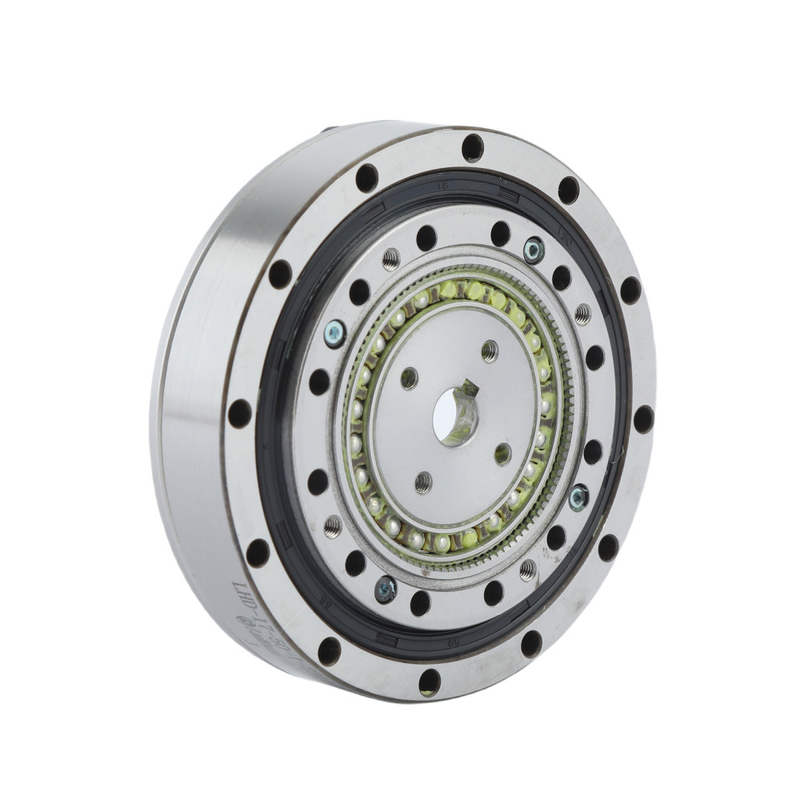

Λεπτομερείς εικόνεςμε κινητήρα θερμοκρασίας άνω των 80 °C,

Βασικά χαρακτηριστικά του κιβωτίου ταχυτήτων με υπερ-επίπεδο αρμονικό μειωτή
Προϊόν	Υπερ-ευτελής αρμονική κίνηση
Υλικό	Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρυμουλκούμενα και σφραγίδες, λιπαντικά
Ποσοστό μείωσης	50, 80, 100
Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
Μέση ταχύτητα εισόδου	3500 στροφές/min
Μέγιστη ταχύτητα εισόδου	8500 στροφές/min
Σχεδιασμένη Ζωή	10000 ώρες
Σχήμα	14, 17, 20, 25, 32
Βάρος	00,34 έως 1,9 kg
Εγγύηση	1 έτος

Εφαρμογές


Βιομηχανικό ρομπότ	Αεροδιαστημική	Σύστημα κατασκευής

Κατεβάστε τα σχέδια PDF

LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf Επικαιροποιημένο

LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
