Τόπος καταγωγής:
Jiangsu, Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
Πρότυπο 14, 17, 20, 25, 32
Περιγραφή του προϊόντος
Οι μειωτές κυμάτων πίεσης της σειράς LHD - III είναι οι μονάδες μετατροπής υπερυπαλής χωρητικότητας υψηλής ροπής.
Έχει σχεδιαστεί με μια συμπαγή και απλή διάταξη για εύκολη ενσωμάτωση, συμβάλλει στην προσφορά μικρού αποτυπώματος και μειωμένου βάρους για εφαρμογές περιορισμένου χώρου.
Αυτοί οι εξαιρετικά επίπεδοι μειωτές ταχυτήτων είναι εξαιρετικά κατάλληλοι για χρήση ως αρθρώσεις τερματικών ρομπότ και μειωτές τερματικών πελατών.
Βασικά χαρακτηριστικά
Πίνακας ονομαστικών παραμέτρων της σειράς LHD - III
| Σχήμα | Ποσοστό μείωσης | Ονομαστική ροπή στην είσοδο 2000r/min | Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή | Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου | Επιτρεπόμενη μέγιστη στιγμιαία ροπή | Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease) | Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease) | Αντίδραση | Βάρος | Ζωή του σχεδιασμού |
| Νμ | Νμ | Νμ | Νμ | r/min | r/min | Διάταξη Arc Sec | Κίλο | Η ώρα | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤ 20 | 0.64 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤ 20 | 0.87 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤ 20 | 1.14 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤ 20 | 1.75 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤ 20 | 3.56 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

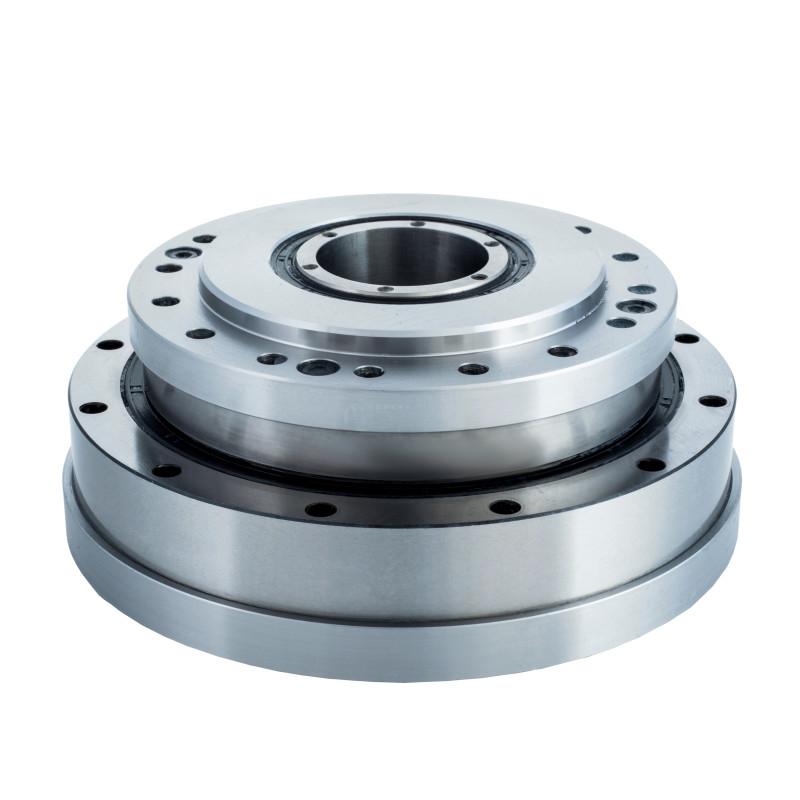

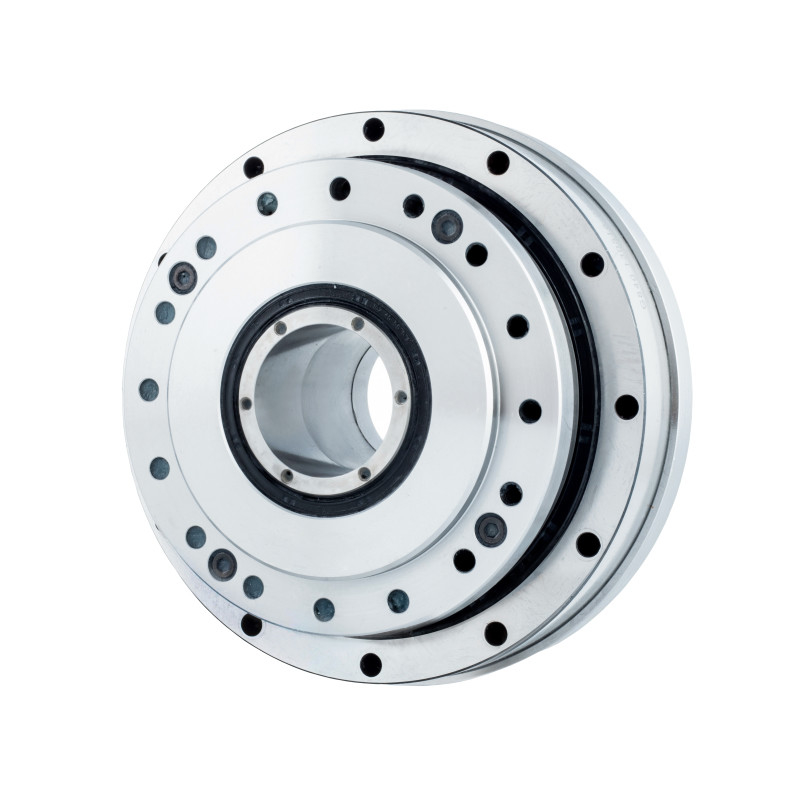

Λεπτομερείς εικόνες
| Βασικά χαρακτηριστικά του ελαττωτή κυμάτων υπερυψωτικής πίεσης της σειράς LHD - III | |||
| Προϊόν | Ελαστικός μειωτής κυμάτων υπερ-επίπεδης πίεσης | ||
|
Υλικό
|
Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρυμουλκούμενα και σφραγίδες, λιπαντικά | ||
|
Ποσοστό μείωσης
|
50, 80, 100 | ||
|
Αντίδραση
|
Λιγότερο από 20 δευτερόλεπτα τόξου | ||
|
Μέση ταχύτητα εισόδου
|
3500 στροφές/min | ||
|
Μέγιστη ταχύτητα εισόδου
|
8500 στροφές/min | ||
|
Σχεδιασμένη Ζωή
|
10000 ώρες | ||
|
Σχήμα
|
14, 17, 20, 25, 32 | ||
|
Βάρος
|
00,34 έως 1,9 kg | ||
| Εγγύηση | 1 έτος | ||
Εφαρμογές
|
|
|
| Βιομηχανικά ρομπότ | Αεροδιαστημική | Συστήματα συσκευασίας |
Κατεβάστε τα σχέδια PDF
LHD-14-XX-U-III.pdf Ειδικότερα: Επικαιροποιημένο
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα. LHD-32-XX-U-III.pdf
