Τόπος καταγωγής:
Jiangsu, Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
Πρότυπο 14, 17, 20, 25, 32, 40
Περιγραφή του προϊόντος
Η σειρά LHT - IV διαθέτει άξονα εισόδου και το μηχάνημα κυμάτων τάσης είναι σχεδιασμένο με υποδοχή μέσα και πλήρως σφραγισμένη δομή.
Είναι πολύ κατάλληλο για περιστάσεις όπου πρέπει να εγκατασταθούν στρογγυλά γρανάζια ή μεταβολές ζώνης χρονισμού στο τέλος εισόδου.
Βασικά χαρακτηριστικά
Πίνακας ονομαστικών παραμέτρων της σειράς LHT - IV
| Σχήμα | Ποσοστό μείωσης | Ονομαστική ροπή στην είσοδο 2000r/min | Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή | Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου | Επιτρεπόμενη μέγιστη στιγμιαία ροπή | Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease) | Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease) | Αντίδραση | Βάρος | Ζωή του σχεδιασμού | ||||
| Νμ | kgfm | Νμ | kgfm | Νμ | kgfm | Νμ | kgfm | r/min | r/min | Διάταξη Arc Sec | Κίλο | Η ώρα | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤ 20 | 0.66 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤ 20 | 0.9 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 110 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 20 | 1.29 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤ 20 | 1.99 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤ 20 | 4 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤ 20 | 7 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||

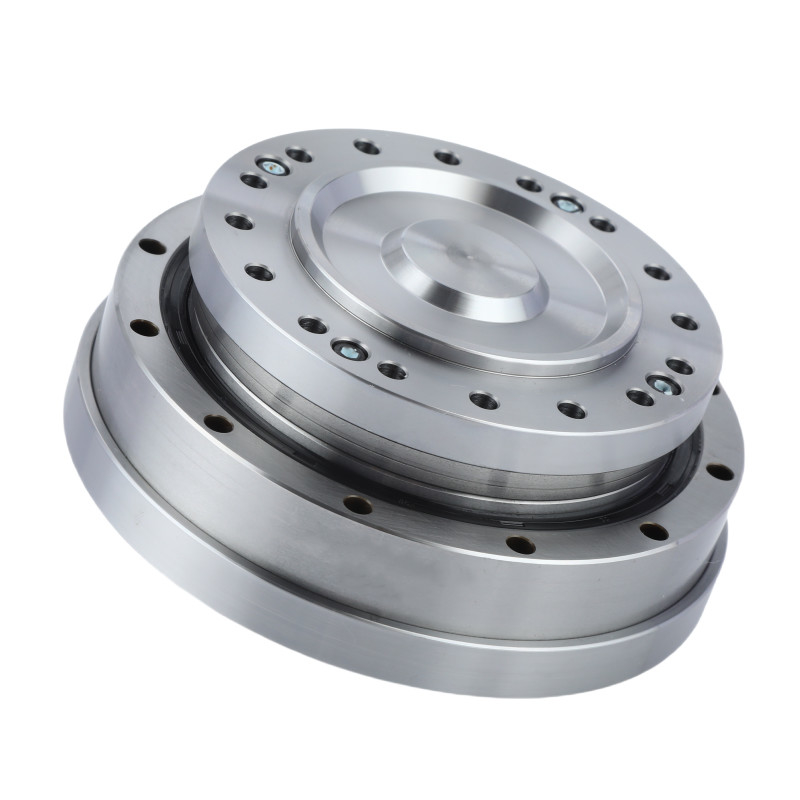

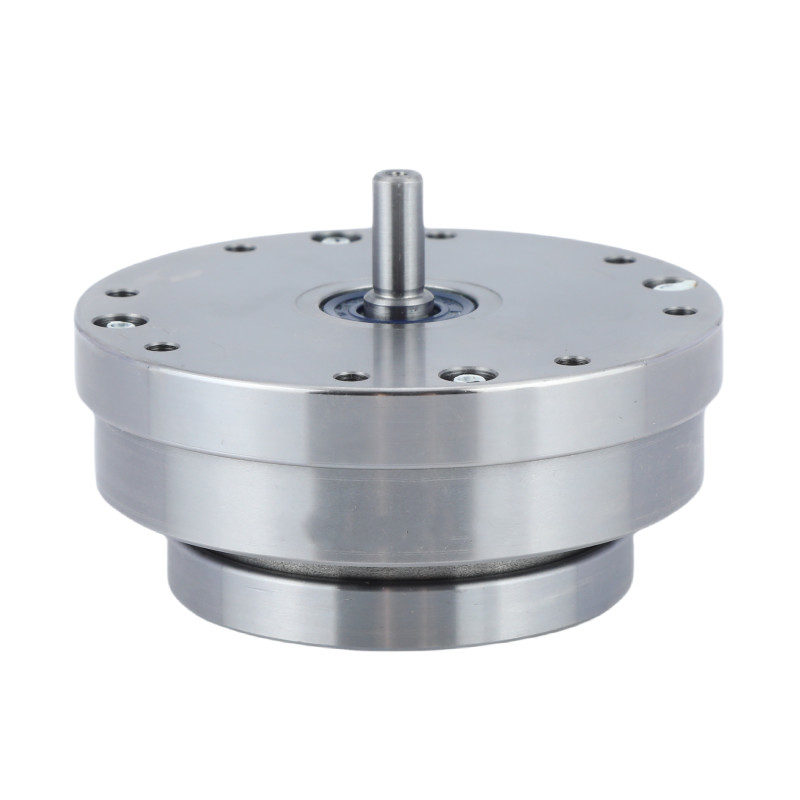

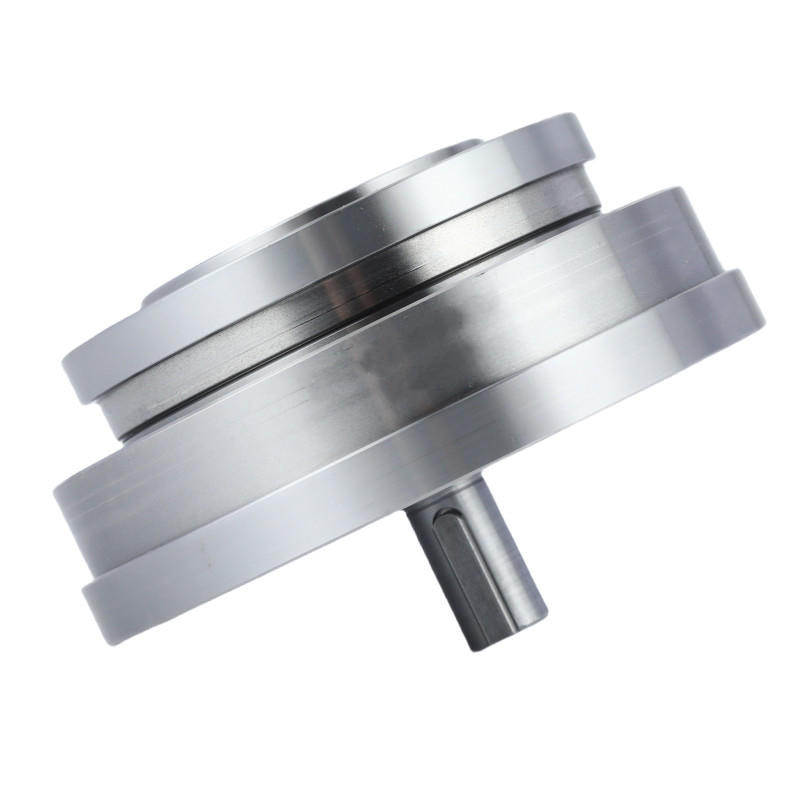

Λεπτομερείς εικόνες
| Βασικά χαρακτηριστικά του μειωτήρα κυμάτων έντασης με σφραγίδα της σειράς LHT - IV | |||
| Προϊόν | Σφραγισμένες Αρμονικές Γονάδες | ||
|
Υλικό
|
Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρυμουλκούμενα και σφραγίδες, λιπαντικά | ||
|
Ποσοστό μείωσης
|
50, 80, 100, 120, 160 | ||
|
Αντίδραση
|
Λιγότερο από 20 δευτερόλεπτα τόξου | ||
|
Μέση ταχύτητα εισόδου
|
3500 στροφές/min | ||
|
Μέγιστη ταχύτητα εισόδου
|
8500 στροφές/min | ||
|
Σχεδιασμένη Ζωή
|
15000 ώρες | ||
|
Σχήμα
|
14, 17, 20, 25, 32, 40 | ||
|
Βάρος
|
0.66 έως 7kg | ||
| Εγγύηση | 1 έτος | ||
Εφαρμογές
|
|
|
| Ιατρικές συσκευές | Ανθρώπινα ρομπότ | Μηχανές CNC |
Κατεβάστε τα σχέδια PDF
Διάταξη LHT-14-XX-U-IV.pdf LHT-14-XX-U-IV-χωρίς κλειδί.pdf
Διάταξη LHT-17-XX-U-IV.pdf LHT-17-XX-U-IV-χωρίς κλειδί.pdf
Δελτίο ΕΚΑΧ αριθ. Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ LHT-32-XX-U-IV.pdf Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
