Σπίτι > προϊόντα > Αρμονικό Drive >

Αντιδραστικότητα μηδενικής τάσης

Μειωτήρας ταχυτήτων κυμάτων

Μηδενικό κιβώτιο ταχυτήτων κύματος αντίδρασης

Μηδενικός γεννήτης κύματος τάσης αντίδρασης

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Πρότυπο 14/17/20/20/25/32/40

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

LSG - II Ανώτερη χωρητικότητα ροπής μειωτήρα κυμάτων πίεσης

Υλικό:

Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρουλεμάν και σφραγίδες, λιπαντικά

Ποσοστό μείωσης:

50, 80, 100, 120

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Μέγιστη ταχύτητα εισόδου:

8500 R/min

Σχεδιασμένη Ζωή:

15000 ώρες

Σχήμα:

14, 17, 20, 25, 32, 40

Βάρος:

00,51 έως 4,6 kg

Εγγύηση:

1 έτος

Χρώμα:

Σλιβέρ

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

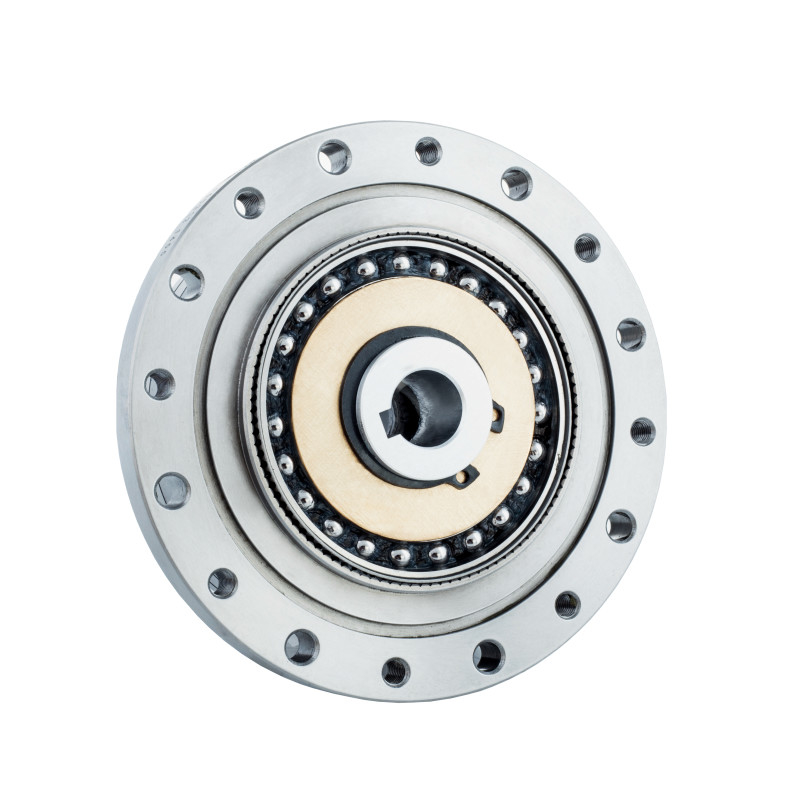

Υψηλής απόδοσης LSG - ΙΙ σειράς μειωτής κυμάτων τάσης μηδενική αντίδραση

Name: Αντιδραστικότητα μηδενικής τάσης
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Πρότυπο 14/17/20/20/25/32/40
Availability: InStock

Περιγραφή του προϊόντος

Ο μειωτής κυμάτων πίεσης της σειράς LSG-II έχει αναπτυχθεί ειδικά για εφαρμογές υψηλής ροπής.

Σε σύγκριση με τις τυπικές σειρές LSS, η αντοχή ροπής υπερβαίνει το 30%, διαθέτει βελτιωμένη διάρκεια ζωής άνω του 43%, με στόχο την υψηλή ικανότητα φορτίου και την αξιοπιστία.

Τα αρμονικά κιβώτια της σειράς LSG - II μπορούν να χρησιμοποιηθούν ευρέως σε ανθρωποειδή ρομπότ, εξοπλισμό κατασκευής ημιαγωγών, εξοπλισμό κατασκευής εκτυπωμένων κυκλωμάτων, μηχανήματα μεταλλικών εργαλείων, φωτοβολταϊκό εξοπλισμό.

Βασικά χαρακτηριστικά

Δομή τύπου φλιτζάνου
Μηδενική αντίδραση
Σχέσεις μείωσης 50:1 έως 160:1
Μεγαλύτερη ακρίβεια και αποτελεσματικότητα
Υψηλή στρεβλωτική δυσκαμψία
Ομαλή λειτουργία
Δυνατό ρουλεμάν

ΣπΕπαναπροσαρμογήσ

Πίνακας ονομαστικών παραμέτρων της σειράς LSG - II

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min				Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	Κίλο	Η ώρα
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	20	0.51	10000
	80	10	1	30	3.1	14	1.4	58[1]	5.9[1]					15000
	100	10	1	36	3.7	14	1.4	58[1]	5.9[1]					15000
	120	10	1	36	3.7	14	1.4	58[1]	5.9[1]					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	20	0.67	10000
	80	29	2.9	56	5.7	35	3.6	109[1]	11[1]					15000
	100	31	3.2	70	7.2	51	5.2	109[1]	11[1]					15000
	120	31	3.2	70	7.2	51	5.2	109[1]	11[1]					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	20	0.96	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	20	1.46	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	20	3.11	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	20	4.6	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1510[1]	154[1]					15000
[1]Η μέγιστη επιτρεπόμενη ροπή περιορίζεται από την ροπή κίνησης της βίδες ζεύξης στο τέλος της εξόδου

Λεπτομερείς εικόνες

Βασικά χαρακτηριστικά τουΜεγαλύτερη χωρητικότητα ροπής LSG - Μειωτής κυμάτων τάσης σειράς II
Προϊόν	Μεγαλύτερη δυναμική ροπής αρμονικός μειωτής
Υλικό	Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρουλεμάν και σφραγίδες, λιπαντικά
Ποσοστό μείωσης	50, 80, 100, 120
Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
Μέση ταχύτητα εισόδου	3500 στροφές/min
Μέγιστη ταχύτητα εισόδου	8500 στροφές/min
Σχεδιασμένη Ζωή	15000 ώρες
Σχήμα	14, 17, 20, 25, 32, 40
Βάρος	00,51 έως 4,6 kg
Εγγύηση	1 έτος

Κατεβάστε τα σχέδια PDF

LSG-14-XX-U-II.pdf ΛΣΓ-17-XX-U-II.pdf ΛΣΓ-20-XX-U-II.pdf

LSG-25-XX-U-II.pdf LSG-32-XX-U-II.pdf
