Name: Μονάδες γεννήτριας αρμονικής κίνησης
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

Σπίτι > προϊόντα > Αρμονικό Drive >

Μονάδες γεννήτριας αρμονικής κίνησης

Κουτάκια ταχυτήτων κύματος πίεσης Μείκτης

Τεχνουργήματα για ταχύτητες ροής με αρμονική κίνηση

Ηλεκτρονική γεννήτρια κυμάτων

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

14/17/20/20/25/32/40

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Μειωτήρας κυμάτων έντασης σειράς Ι

Υλικό:

Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρουλεμάν και σφραγίδες, λιπαντικά

Ποσοστό μείωσης:

501 έως 160:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Μέγιστη ταχύτητα εισόδου:

8500 R/min

Σχεδιασμένη Ζωή:

15000 ώρες

Σχήμα:

14, 17, 20, 25, 32, 40

Βάρος:

00,4 έως 4,4 kg

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Υψηλή στρεβλωτική δυσκαμψία LHT - I σειράς ορμονικής κίνησης

Περιγραφή του προϊόντος

Η flexspline της σειράς LHT - I έχει κούφια δομή κυλίνδρου, χρησιμοποιώντας γεννήτρια κυμάτων μονοσωματικού τύπου.

Αυτός ο αρμονικός μειωτής έχει μια συμπαγή δομή. Ο άξονας εισόδου ταιριάζει άμεσα με την εσωτερική τρύπα της γεννήτριας κυμάτων και συνδέεται μέσω ενός επίπεδου κλειδιού.Μπορεί να χρησιμοποιηθεί στη λειτουργία σύνδεσης της στερεοποίησης του άκαμπτου άκρου spline και την έξοδο του άκρου flexspline· μπορεί επίσης να χρησιμοποιηθεί στη λειτουργία σύνδεσης για τη στερέωση του άκρου flexspline και την έξοδο του άκαμπτου άκρου spline.

Οι μονάδες μετατροπής της σειράς LHT - I μπορούν να χρησιμοποιηθούν ευρέως σε ρομπότ, ανθρωποειδή ρομπότ, εξοπλισμό κατασκευής ημιαγωγών, εξοπλισμό κατασκευής FPD και εξοπλισμό κατασκευής κεραμικής γυαλιού.

Βασικά χαρακτηριστικά

Σύνθετο και συνοπτικό σχεδιασμό
Συνοξείδιο εισόδου και εξόδου
Μηδενική αντίδραση
Σχέσεις μείωσης 50:1 έως 160:1
Υψηλή αποδοτικότητα
Μηχανοκίνητη άμεση κίνηση
Εξαιρετική ακρίβεια τοποθέτησης και περιστροφής

Πίνακας ονομαστικών παραμέτρων της σειράς LHT - I

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min				Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	χιλιόγραμμο	Η ώρα
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.4	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20	0.54	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	110	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20	0.72	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.22	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	2.54	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20	4.4	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

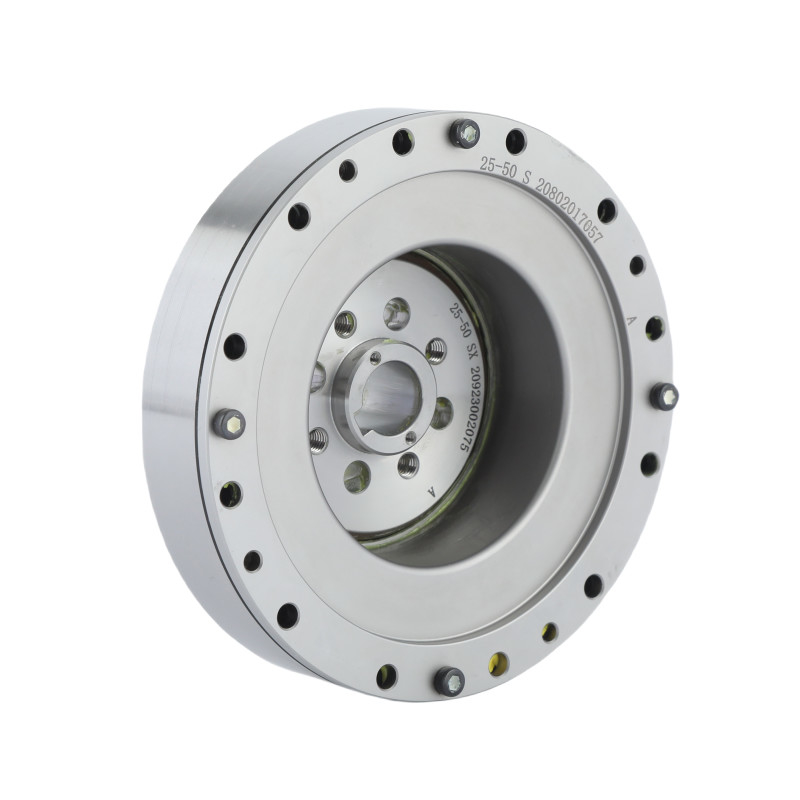

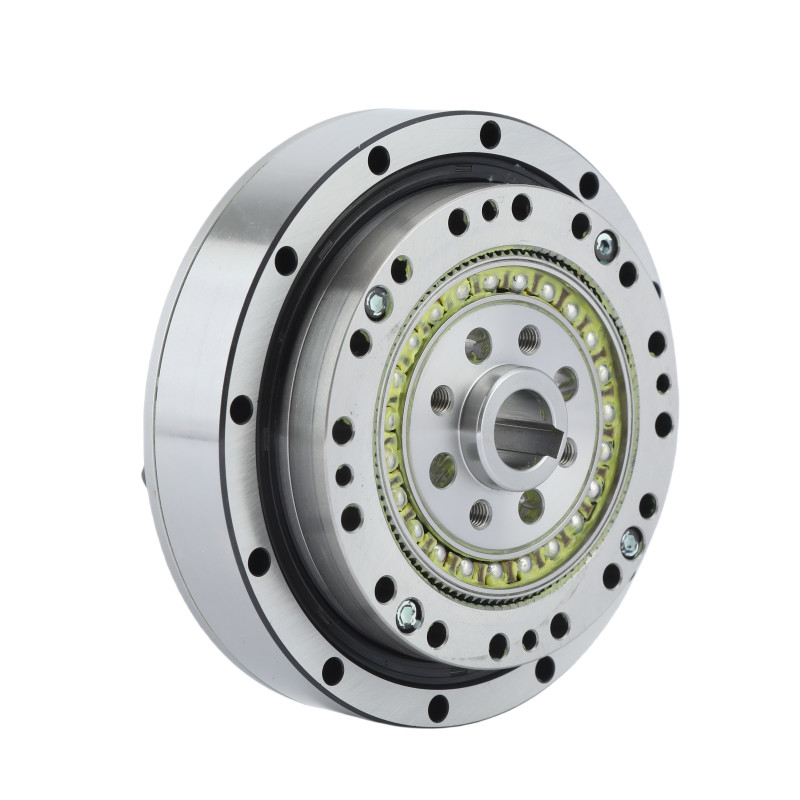

Λεπτομερείς εικόνες

Βασικά χαρακτηριστικά των LHT - I αρμονικών ταχυτήτων
Προϊόν	Μειωτήρας κυμάτων τάσης με άμεση κίνηση κινητήρα
Υλικό	Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρυμουλκούμενα και σφραγίδες, λιπαντικά
Ποσοστό μείωσης	501 έως 160:1
Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
Μέση ταχύτητα εισόδου	3500 στροφές/min
Μέγιστη ταχύτητα εισόδου	8500 στροφές/min
Σχεδιασμένη Ζωή	15000 ώρες
Σχήμα	14, 17, 20, 25, 32, 40
Βάρος	00,4 έως 4,4 kg
Εγγύηση	1 έτος

Εφαρμογές


Βιομηχανικά ρομπότ	Ιατρικές συσκευές	Μηχανές CNC

Κατεβάστε τα σχέδια PDF

LHT-14-XX-U-I.pdf LHT-17-XX-U-I.pdf Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ

LHT-25-XX-U-I.pdf LHT-32-XX-U-I.pdf Δελτίο ΕΚΑΧ αριθ.
