Name: Μεγάλη ροπή τάσης κυματική κίνηση μειωτής αρμονικό κιβώτιο ταχυτήτων πλήρως σφραγισμένο
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: 14/17/20/20/25/32/40
Availability: InStock

Σπίτι > προϊόντα > Αρμονικό Drive >

Μεγάλη ροπή τάσης κυματική κίνηση μειωτής αρμονικό κιβώτιο ταχυτήτων πλήρως σφραγισμένο

Πλήρως σφραγισμένη κίνηση κυμάτων πίεσης

Δυνατότητα κίνησης κυμάτων πίεσης Αρμονικό κιβώτιο ταχυτήτων

Μειωτής κυμάτων πίεσης Αρμονικό κιβώτιο ταχυτήτων

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

14/17/20/20/25/32/40

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Μειωτήρας κυμάτων πίεσης σειράς LHG - III

Υλικό:

Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρουλεμάν και σφραγίδες, λιπαντικά

Ποσοστό μείωσης:

501 έως 160:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Μέγιστη ταχύτητα εισόδου:

8500 R/min

Σχεδιασμένη Ζωή:

15000 ώρες

Σχήμα:

14, 17, 20, 25, 32, 40

Βάρος:

00,7 έως 7,2 kg

Δομή:

Πλήρως σφραγισμένος

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Μεταλλικό κιβώτιο υψηλής ροπής πλήρως σφραγισμένο

Περιγραφή του προϊόντος

Το LHG - III είναι ένας μειωτής κυμάτων συμπίεσης υψηλής ροπής με 30% μεγαλύτερη ικανότητα μεταφοράς ροπής από την τυπική σειρά LHT, εξασφαλίζοντας ανώτερη απόδοση σε απαιτητικές εφαρμογές.

Το flexspline είναι μια κούφια δομή κυλίνδρου με τεντωμένη πλάκα.

Με αύξηση της διάρκειας ζωής κατά 43%, η σειρά LHG - III παρέχει αυξημένη αξιοπιστία και μακροζωία, ελαχιστοποιώντας τον χρόνο στάσης και το κόστος συντήρησης.

Βασικά χαρακτηριστικά

Υψηλή στρεβλωτική δυσκαμψία
Μεγάλη κούφια διάτρητη διάτρηση
Μηδενική αντίδραση
Υψηλή ικανότητα ροπής
Σύνθετο και απλό σχεδιασμό
Διαθέσιμες μονάδες εισόδου άξονα
Υψηλή ακρίβεια θέσης

Πίνακας ονομαστικών παραμέτρων της σειράς LHG - III

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min				Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	Κίλο	Η ώρα
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20	0.7	15000
	80	10	1	30	3.1	14	1.4	61	6.2
	100	10	1	36	3.7	14	1.4	70	7.2
	120	10	1	36	3.7	14	1.4	70	7.2
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤ 20	0.99	15000
	80	29	2.9	56	5.7	35	3.6	113	12
	100	31	3.2	70	7.2	51	5.2	143	15
	120	31	3.2	70	7.2	51	5.2	112	11
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20	1.32	15000
	80	44	4.5	96	9.8	61	6.2	165	17
	100	52	5.3	107	10.9	64	6.5	191	20
	120	52	5.3	113	11.5	64	6.5	191	20
	160	52	5.3	120	12.2	64	6.5	191	20
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤ 20	2.02	15000
	80	82	8.4	178	18	113	12	332	34
	100	87	8.9	204	21	140	14	369	38
	120	87	8.9	217	22	140	14	395	40
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20	4.2	15000
	80	153	16	395	40	217	22	738	75
	100	178	18	433	44	281	29	841	86
	120	178	18	459	47	281	29	892	91
40	50	178	18	523	53	255	26	892	91	4000	3000	≤ 20	7.2	15000
	80	268	27	675	69	369	38	1270	130
	100	345	35	738	75	484	49	1400	143
	120	382	39	802	82	586	60	1530	156

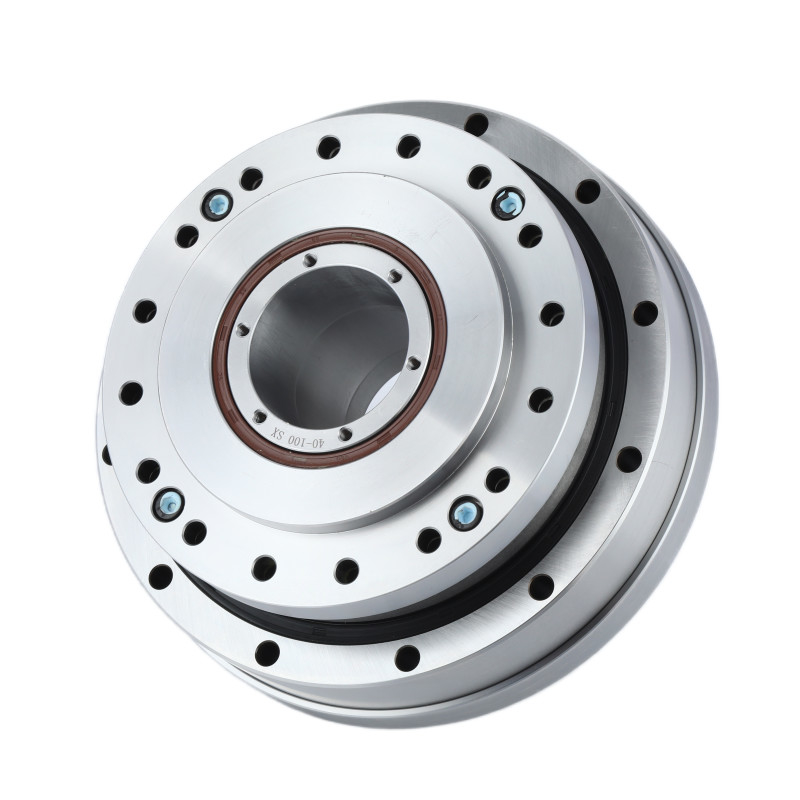

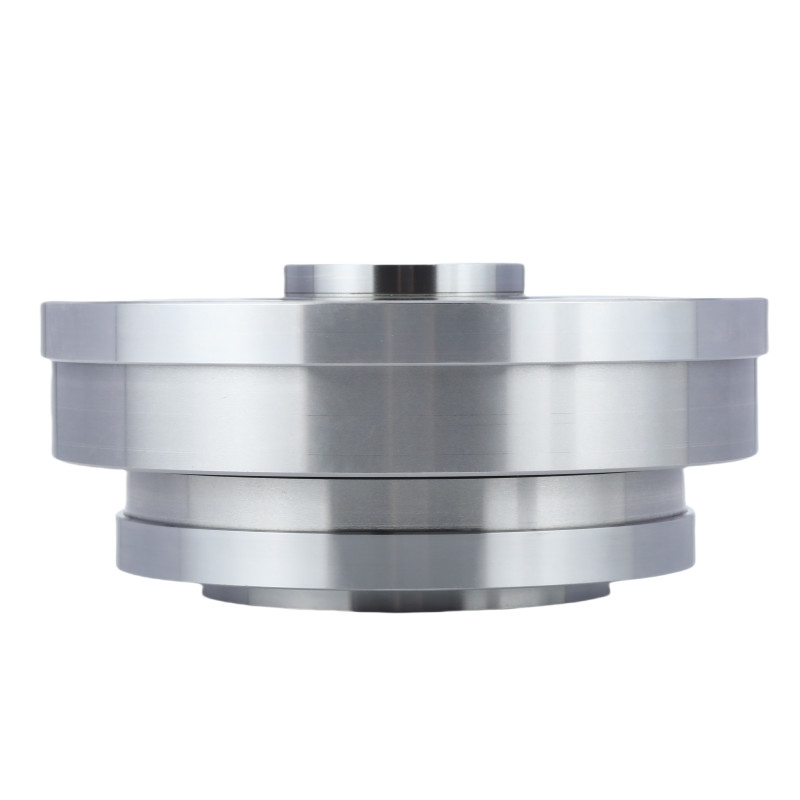

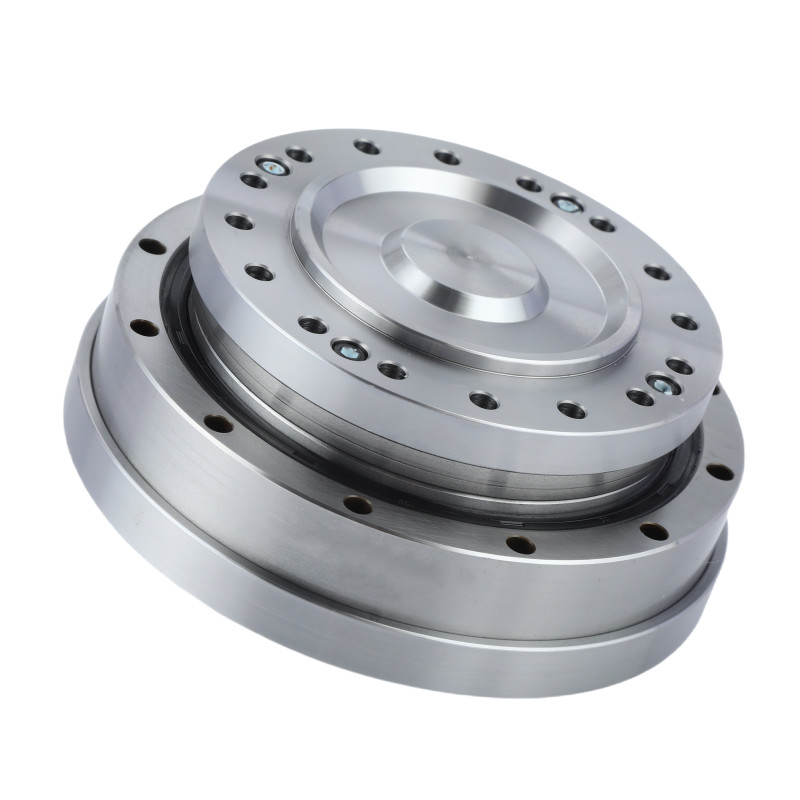

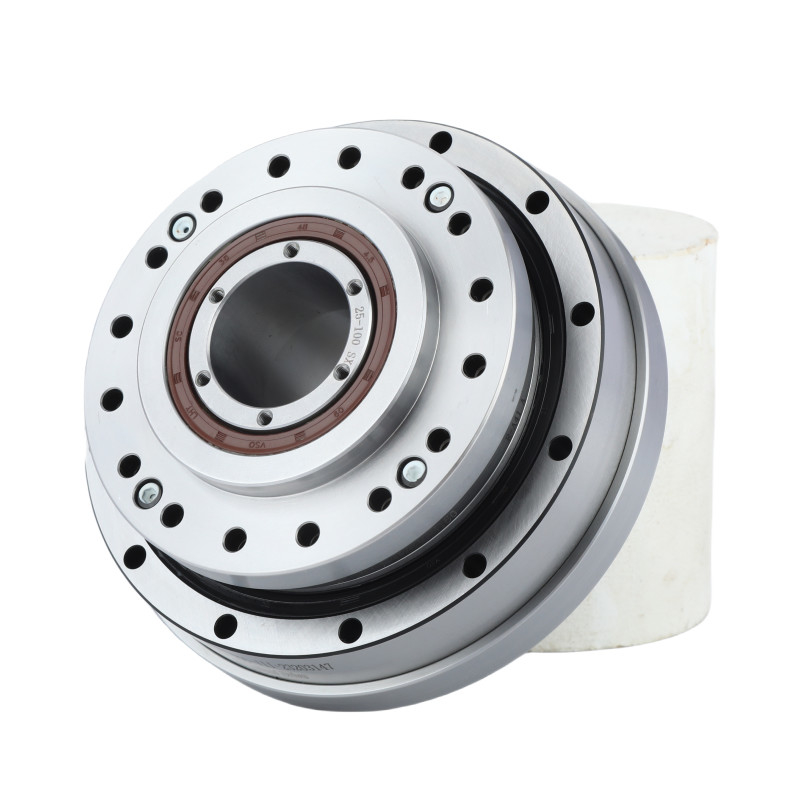

Λεπτομερείς εικόνες

Βασικά χαρακτηριστικά του μειωτήρα κυμάτων πίεσης της σειράς LHG - III
Προϊόν	Μειωτής αρμονικών της σειράς LHG - III
Υλικό	Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρυμουλκούμενα και σφραγίδες, λιπαντικά
Ποσοστό μείωσης	501 έως 160:1
Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
Μέση ταχύτητα εισόδου	3500 στροφές/min
Μέγιστη ταχύτητα εισόδου	8500 στροφές/min
Σχεδιασμένη Ζωή	15000 ώρες
Σχήμα	14, 17, 20, 25, 32, 40
Δομή	Πλήρως σφραγισμένα
Βάρος	00,7 έως 7,2 kg
Εγγύηση	1 έτος

Εφαρμογές


Συστήματα συσκευασίας	Μηχανές CNC	Βιομηχανικά ρομπότ

Κατεβάστε τα σχέδια PDF

LHG-14-XX-U-III.pdf Επικαιροποιημένη έκδοση Αξιολόγηση των επιπτώσεων

Αξιολόγηση των επιπτώσεων LHG-32-XX-U-III.pdf LHG-40-XX-U-III.pdf
