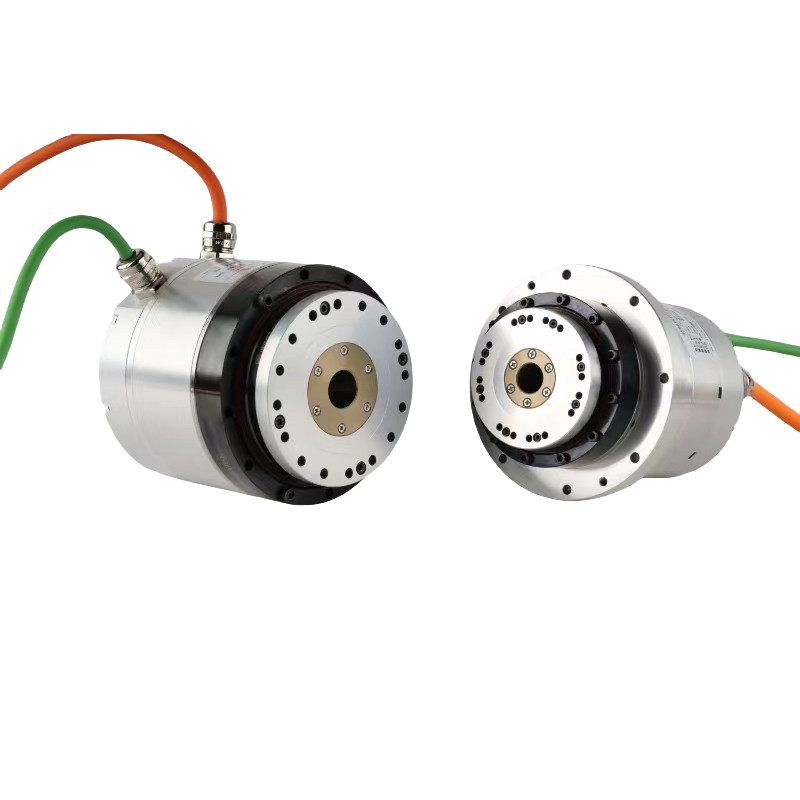

Κωλικός άξονας περιστροφικός ρομπότ κοινό ενεργοποιητή αρμονική servo drive

Ενεργοποιητής αρθρώσεων ρομπότ Hollow Shaft

Οδηγός ρομπότ

Ενεργοποιητής ορμονικής κίνησης με κούφιο άξονα

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Σειρά HAT με πλευρική έξοδο

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Ενεργοποιητές περιστροφής σειράς HAT

Ποσοστό μείωσης:

51, 81, 101, 121, 161

Αριθμός μοντέλου:

11, 14, 17, 20, 25, 32, 40

Τύπος κωδικοποιητή:

Απόλυτος κωδικοποιητής

Αριθμός πόλων μηχανών:

Εφαρμογή:

3C αυτοματισμός, μηχανήματα CNC ακριβείας, εξοπλισμός γυαλιού, ανθρωποειδές ρομπότ, εξοπλισμός λέιζε

Έκδοση κύριας τάσης:

AC220V, DC48V

Κύρια χαρακτηριστικά:

Ενσωμάτωση, υψηλή απόδοση, μηδενική αντίδραση, μακρά διάρκεια ζωής, χαμηλός θόρυβος

Ανάλυση (μονή περιστροφή κινητήρα):

23, 24 bits

Βαθμοί Προστασίας:

Τύπος πλήρως κλειστού αυτοψυκτικού (IP65)

Σχεδιασμένη Ζωή:

10000 ώρες

Δυνατότητα διηλεκτρικής:

AC1500V/ 1 λεπτό

Αντίσταση μόνωσης:

Περισσότεροι από 100MΩ ((DC500V)

Εγγύηση:

1 έτος

Τάξη μόνωσης:

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Βίντεο

Η σειρά HAT περιστροφικών ενεργοποιητών κούφου άξονα ενσωματωμένων με ενεργειακή αρμονική τροφοδοσία

Βρείτε την καλύτερη τιμή

Βίντεο

Μηδενική αντίδραση Μεγάλο κούφιο άξονα περιστροφικού ενεργοποιητή ρομπότ κοινής σειράς HAMF

Βρείτε την καλύτερη τιμή

Βίντεο

ODM Κούφιο Άξονα Actuator Ρομπότ Άρμα Συνδυασμός Κινητήρα Για Λαζερικό Μηχανή Κόψιμο

Βρείτε την καλύτερη τιμή

Βίντεο

Κωλόξυλο αρμονικό κινητήρα κινητήρα ρομποτικού βραχίονα σειράς HAMF

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Υψηλής απόδοσης οξυδέρκης άξονας HAT σειράς περιστροφικών ενεργοποιητών ολοκληρωμένη servo drive

Σειρά HAT			11
Ποσοστό μείωσης			51	101
220VAC	Δυναμική ροπής	Αριθμός	8.3	11
	Ονομαστική ροπή	Αριθμός	4	8
	Μέγιστη ταχύτητα	στροφές	102	51
	Κατηγορία ταχύτητας	στροφές	69	35
	Μέγιστο ρεύμα	Άλλα όπλα	2.03	1.36
	Κατηγοριοποιημένο ρεύμα	Άλλα όπλα	0.98	0.99
	Σταθερή ροπής	Α/Μαχαιρά	4.08	8.08
	Αντίσταση φάσης	Ωμ ((20°C)	12
	Ινδυτικότητα φάσης	mH	9.5
	Επιστροφή EMF	Vrms/krpm	10.5
48VDC	Δυναμική ροπής	Αριθμός	8.3	11
	Ονομαστική ροπή	Αριθμός	5.5	8.9
	Μέγιστη ταχύτητα	στροφές	78	40
	Κατηγορία ταχύτητας	στροφές	59	30
	Μέγιστο ρεύμα	Άλλα όπλα	2.03	1.36
	Κατηγοριοποιημένο ρεύμα	Άλλα όπλα	1.35	1.1
	Σταθερή ροπής	Α/Μαχαιρά	4.08	8.08
	Αντίσταση φάσης	Ωμ ((20°C)	2.56
	Ινδυτικότητα φάσης	mH	1.8
	Επιστροφή EMF	Vrms/krpm	9.5
Απόλυτος κωδικοποιητής	Τύπος κωδικοποιητή		Απόλυτος κωδικοποιητής
	Ανάλυση (μονή περιστροφή κινητήρα)	λίγο	23, 24 bits
	Μηχανές μετρητών πολλαπλών στροφών	λίγο	16
Μονόκατευθυντική ακρίβεια θέσης		Τμήμα τόξου	≤ 90
Επαναλαμβανόμενη ακρίβεια θέσης		Τμήμα τόξου	≤ 20
Σκληρότητα ανατροπής		x104 N·m /rad	4
Σκληρότητα στροφής		x104 N·m /rad	0.3	0.34
Σωστή στιγμή αδράνειας	Χωρίς φρένα	kg*m2	8.32*10^-6
Σωστή στιγμή αδράνειας	Με φρένο	kg*m2	8.73*10^-6
Μάζα	Χωρίς φρένα	Κίλο	1.17
Μάζα	Με φρένο	Κίλο	1.36
Αριθμός πόλων κινητήρα		Αστέρας	10
Περιβαλλοντικές συνθήκες			Θερμοκρασία λειτουργίας: 0~40°C Θερμοκρασία αποθήκευσης: -20~60°C Υγρασία λειτουργίας/Υγρασία αποθήκευσης: 20~80% RH (χωρίς συμπύκνωση) Αντίσταση δονήσεων: 24,5m/s2 (συχνότητα: 10~400Hz) Απαγορεύεται η χρήση σκόνης ή μεταλλικών σκόνης, διαβρωτικών αερίων, εύφλεκτων αερίων, ομίχλης πετρελαίου και άλλων εσωτερικών χώρων, αποφεύγεται η άμεση ηλιακή ακτινοβολία Κάτω από 1000 m υψόμετρο
Μόνωση κινητήρα			Αντίσταση μόνωσης	άνω των 100MΩ ((DC500V)
			Δυνατότητα διηλεκτρικής	AC1500V /1 λεπτό
			Τάξη μόνωσης	F
Αξιολογίες Προστασίας			Τύπος πλήρως κλειστού αυτοψυκτικού: IP54

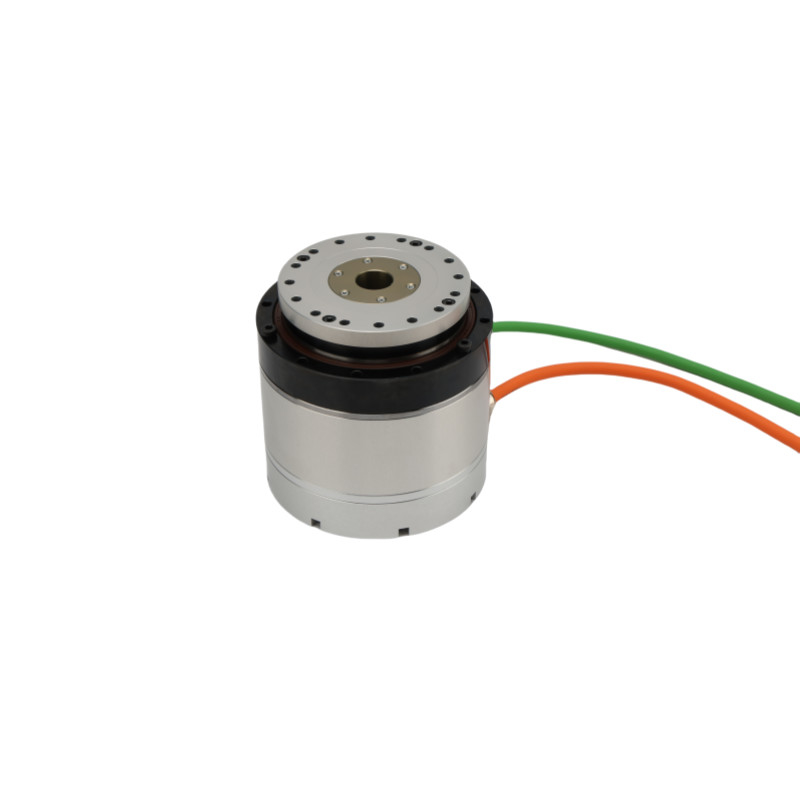

Κωλικός άξονας περιστροφικός ρομπότ κοινό ενεργοποιητή αρμονική servo drive 0

Σειρά HAT			14			17				20					25					32					40
Ποσοστό μείωσης			51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161
220VAC	Δυναμική ροπής	Αριθμός	23	29	34	42	53	66	66	69	91	102	108	113	121	169	194	207	217	250	376	441	436	459	400	641	702	762	800
	Ονομαστική ροπή	Αριθμός	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133	90	150	190	230	267	150	240	300	360	480
	Μέγιστη ταχύτητα	στροφές	118	74	59	98	62	50	41	98	62	50	41	31	94	59	48	40	30	75	47	38	31	24	59	37	30	25	19
	Κατηγορία ταχύτητας	στροφές	59	37	30	51	32	26	21	51	32	26	21	16	49	31	25	21	16	45	28	23	19	14	39	25	20	17	12
	Μέγιστο ρεύμα	Άλλα όπλα	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.9	6.07	5.58	4.97	3.92	11.56	10.95	9.6	8.5	6.72	14.42	14.55	12.78	11.58	9.13
	Κατηγοριοποιημένο ρεύμα	Άλλα όπλα	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.9	3.84	3.83	3.2	2.4	4.16	4.37	4.44	4.48	3.91	5.41	5.45	5.46	5.47	5.48
	Σταθερή ροπής	Α/Μαχαιρά	11.02	17.5	21.82	11.42	18.14	22.62	27.1	11.42	18.14	22.62	27.1	36.06	17.54	27.86	34.74	41.62	55.38	21.62	34.34	42.82	51.3	68.26	27.74	44.06	54.94	65.82	87.58
	Αντίσταση φάσης	Ωμ ((20°C)	7.5			6.2				6.2					3.55					2.1					2
	Ινδυτικότητα φάσης	mH	11.5			7.7				7.7					10					12					6
	Επιστροφή EMF	Vrms/krpm	25			25				25					40					52.5					65
48VDC	Δυναμική ροπής	Αριθμός	23	29	34	42	53	66	66	69	91	102	108	113	121	169	194	207	217	250	376	411	436	459	280	440	550	660	800
	Ονομαστική ροπή	Αριθμός	8.6	13.5	13.5	32	33	49	49	39	58	61	61	61	64	100	125	133	133	90	145	180	215	267	140	230	280	340	450
	Μέγιστη ταχύτητα	στροφές	98	62	50	86	54	44	36	86	54	44	36	27	59	37	30	25	19	53	33	27	22	17	43	27	22	18	14
	Κατηγορία ταχύτητας	στροφές	59	37	30	51	32	26	21	51	32	26	21	16	49	31	25	21	16	45	28	23	19	14	31	20	16	13	10
	Μέγιστο ρεύμα	Άλλα όπλα	5.12	4.07	3.83	9.36	7.44	7.43	6.2	15.37	12.77	11.48	10.14	7.98	26.96	23.71	21.83	19.44	15.32	47.13	44.63	39.13	34.65	27.41	42.89	42.44	42.54	42.61	38.82
	Κατηγοριοποιημένο ρεύμα	Άλλα όπλα	1.92	1.89	1.52	7.13	4.63	5.51	4.6	8.69	8.14	6.86	5.73	4.31	14.26	14.03	14.06	12.49	9.39	16.97	17.21	17.14	17.09	15.95	21.45	22.18	21.66	21.95	21.84
	Σταθερή ροπής	Α/Μαχαιρά	4.49	7.13	8.89	4.49	7.13	8.89	10.65	4.49	7.13	8.89	10.65	14.17	4.49	7.13	8.89	10.65	14.17	5.3	8.42	10.5	12.58	16.74	6.53	10.37	12.93	15.49	20.61
	Αντίσταση φάσης	Ωμ ((20°C)	0.85			0.4				0.4					0.13					0.2					0.074
	Ινδυτικότητα φάσης	mH	1			0.9				0.9					0.36					0.4					0.3
	Επιστροφή EMF	Vrms/krpm	6.5			7.7				7.7					10.5					12.57					15
Απόλυτος κωδικοποιητής	Τύπος κωδικοποιητή		Απόλυτος κωδικοποιητής			Απόλυτος κωδικοποιητής				Απόλυτος κωδικοποιητής					Απόλυτος κωδικοποιητής					Απόλυτος κωδικοποιητής					Απόλυτος κωδικοποιητής
	Ανάλυση (μονή περιστροφή κινητήρα)	λίγο	23, 24 bits			23, 24 bits				23, 24 bits					23, 24 bits					23, 24 bits					23, 24 bits
	Μηχανές μετρητών πολλαπλών στροφών	λίγο	16			16				16					16					16					16
Μονόκατευθυντική ακρίβεια θέσης		Τμήμα τόξου	≤ 90	≤ 80	≤ 70	≤ 75	≤ 75	≤ 50	≤ 50	≤ 75	≤ 75	≤ 60	≤ 50	≤ 50	≤ 70	≤ 60	≤ 60	≤ 50	≤ 50	≤ 65	≤ 60	≤ 55	≤ 45	≤ 45	≤ 60	≤ 60	≤ 50	≤ 45	≤ 45
Επαναλαμβανόμενη ακρίβεια θέσης		Τμήμα τόξου	≤ 15	≤ 10	≤ 10	≤ 15	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
Σκληρότητα ανατροπής		x10⁴Ν.μ. /rad	8			15				24					38					95					175
Σκληρότητα στροφής		x10⁴Ν.μ. /rad	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6				7.6	9.9				14	18.6
Σωστή στιγμή αδράνειας	Χωρίς φρένα	kg*m²	3.6*10^-5			7.96*10^-5				8.8*10^-5					2.1*10^-4					8.3*10^-4					1.64*10^-3
Σωστή στιγμή αδράνειας	Με φρένο	kg*m²	3.7*10^-5			9.12*10^-5				9.17*10^-5					2.2*10^-4					1.04*10^-3					2.05*10^-3
Μάζα	Χωρίς φρένα	Κίλο	1.66			2.2				2.4					3.6					7.4					10.7
Μάζα	Με φρένο	Κίλο	2			2.8				2.96					4.2					8.7					12
Αριθμός πόλων κινητήρα		Αστέρας	16			16				16					16					16					16
Περιβαλλοντικές συνθήκες			Θερμοκρασία λειτουργίας: 0~40°C Θερμοκρασία αποθήκευσης: -20~60°C Υγρασία λειτουργίας/Υγρασία αποθήκευσης: 20~80% RH (χωρίς συμπύκνωση) Αντίσταση δονήσεων: 24,5m/s2 (συχνότητα: 10~400Hz) Απαγορεύεται η χρήση σκόνης ή μεταλλικών σκόνης, διαβρωτικών αερίων, εύφλεκτων αερίων, ομίχλης πετρελαίου και άλλων εσωτερικών χώρων, αποφεύγεται η άμεση ηλιακή ακτινοβολία Κάτω από 1000 m υψόμετρο
Μόνωση κινητήρα			Αντίσταση μόνωσης: άνω των 100MΩ ((DC500V)
			Δυνατότητα διηλεκτρικής: AC1500V/ 1 λεπτό
			Τάξη μόνωσης: F
Αξιολογίες Προστασίας			Τύπος πλήρως κλειστού αυτοψυκτικού (IP65)

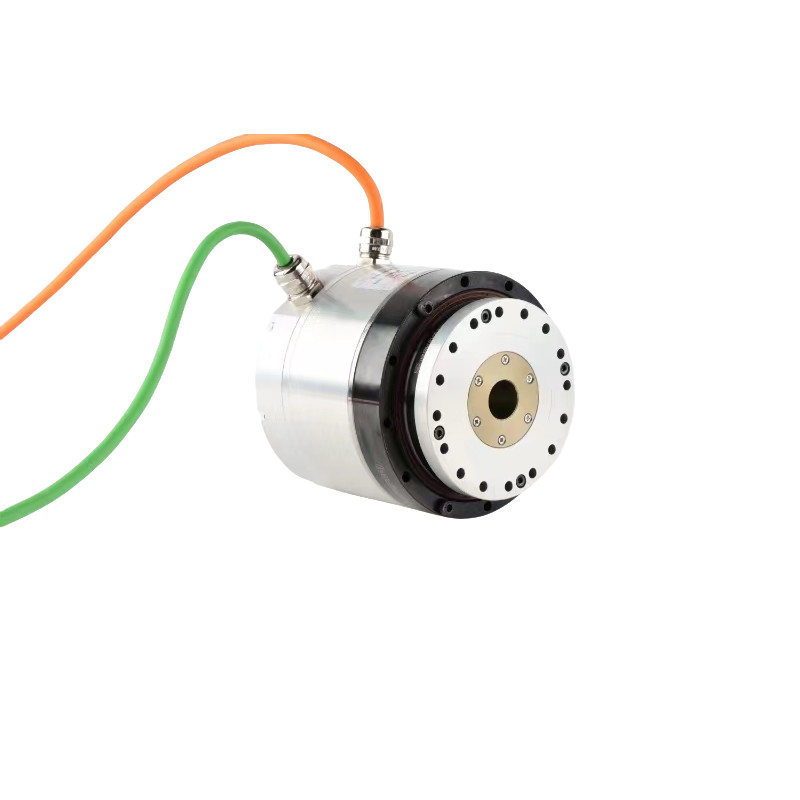

Κωλικός άξονας περιστροφικός ρομπότ κοινό ενεργοποιητή αρμονική servo drive 1
