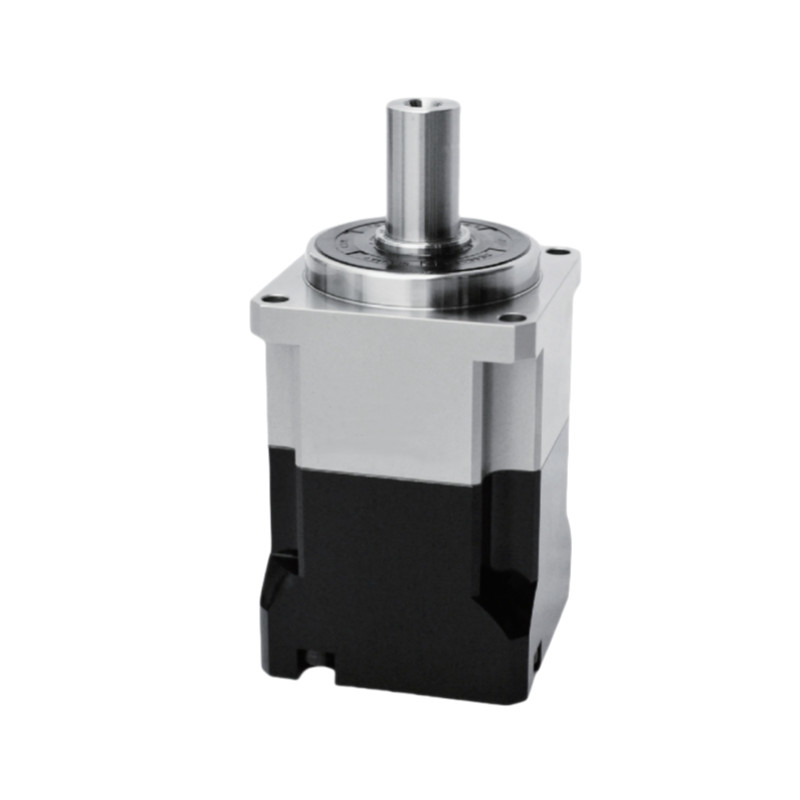

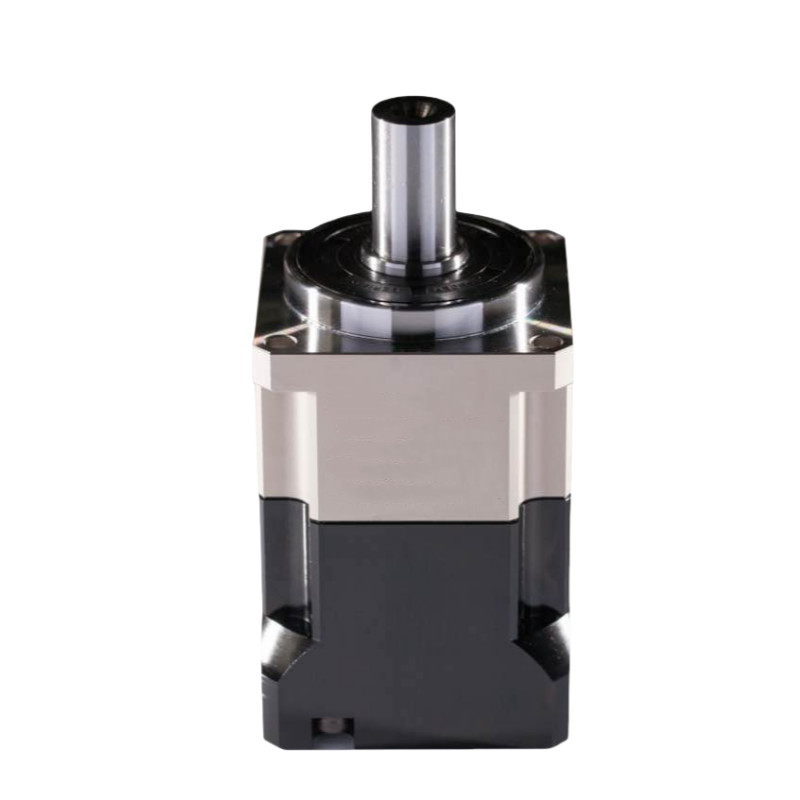

Προσαρμοσμένο σχοινί Mount Gearbox ακρίβεια πλανητική μειωτή

Προσαρμοσμένο σχοινί Mount Gearbox ακρίβεια πλανητική μειωτή

Προσαρμοσμένο κιβώτιο ταχυτήτων για τοποθέτηση άξονα

Μειωτήρας ταχυτήτων

Αξονικός μειωτής πλανητικής ακρίβειας

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Σημείωση: Σειρά πλανητικών κιβωτίων ταχυτήτων

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Προϊόν:
Σημείωση: Σειρά πλανητικών κιβωτίων ταχυτήτων
Σχήμα:
Δελτίο ΕΚΤ αριθ.
Ποσοστό:
3 έως 100
Τμήμα:
Μονόκλινο, Διπλό
Αποτελεσματικότητα:
≥97%
διάρκεια ζωής:
20000 ώρες
συνεχής λειτουργία:
10000 ώρες
Τάξη προστασίας:
Διάκριση IP65
Θερμοκρασία λειτουργίας:
-10 °C-90 °C
Υπερκριτική αντίδραση.:
≤ 3 λεπτά τόξου
Εφαρμογή:
Τμήμα Εργασιών, Εργαλεία Τυποποίησης, Εργασία Τυποποίησης, Εργασία Τυποποίησης
Εγγύηση:
1 έτος
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1 σύνολο
Τιμή
To Be Negotiated
Συσκευασία λεπτομέρειες
Καρτόνι
Χρόνος παράδοσης
3-4 εβδομάδες
Όροι πληρωμής
Τ/Τ
Δυνατότητα προσφοράς
20000 σετ ανά μήνα
Περιγραφή του προϊόντος

Προσαρμοσμένο σχοινί Mount Gearbox ακρίβεια πλανητική μειωτή 0Προσαρμοσμένο σχοινί Mount Gearbox ακρίβεια πλανητική μειωτή 1

Προδιαγραφές Αριθμός τμήματος Ποσοστό Επικεφαλής Επενδύσεις Επικεφαλής Σημείωση 115 NB142 NB180 Επενδύσεις
Ονομαστική ροπή εξόδου Νμ μοναχικό 3 Επικεφαλής 50 120 190 320 550 1080
4 18 45 130 270 510 990 1610
5 20 55 150 310 610 1140 1900
6 18 50 140 290 570 1040 1800
7 18 45 130 280 520 1040 1710
8 16 40 110 240 470 950 1520
9 13 35 95 210 420 850 1250
10 13 35 95 210 420 850 1250
διπλή 15 Επικεφαλής 50 120 190 320 550 1080
16 19 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
20 18 45 130 270 510 990 1610
25 20 55 150 310 610 1140 1900
30 19 50 140 290 570 1040 1800
35 18 45 130 280 520 1040 1710
40 16 40 110 240 470 950 1520
45 13 35 95 210 420 850 1420
50 20 55 150 310 610 1140 1900
60 19 50 140 290 570 1040 1800
70 18 45 130 280 520 1040 1710
80 16 40 110 240 470 950 1520
90 13 35 95 210 420 850 1250
100 13 35 95 210 420 850 1250
Ινηρία περιστροφής Kg.cm3 μοναχικό 3 Επικεφαλής 0.16 0.61 3.25 9.21 28.98 69.61
4 0.03 0.14 0.48 2.74 7.54 23.67 54.37
5 0.03 0.13 0.47 2.71 7.42 23.29 53.27
6 0.03 0.13 0.45 2.65 7.25 22.75 51.72
7 0.03 0.13 0.45 2.62 7.14 22.48 50.97
8 0.03 0.13 0.44 2.58 7.07 22.59 50.84
9 0.03 0.13 0.44 2.57 7.04 22.53 50.63
10 0.03 0.13 0.44 2.57 7.03 22.51 50.56
διπλή 15 Επικεφαλής 0.13 0.47 0.47 2.71 7.42 23.29
16 0.03 Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής Επικεφαλής
20 0.03 0.13 0.47 0.47 2.71 7.42 23.29
25 0.03 0.13 0.47 0.47 2.71 7.42 23.29
30 0.03 0.13 0.47 0.47 2.71 7.42 23.29
35 0.03 0.13 0.47 0.47 2.71 7.42 23.29
40 0.03 0.13 0.47 0.47 2.71 7.42 23.29
45 0.03 0.13 0.47 0.47 2.71 7.42 23.29
50 0.03 0.13 0.44 0.44 2.57 7.03 22.51
60 0.03 0.13 0.44 0.44 2.57 7.03 22.51
70 0.03 0.13 0.44 0.44 2.57 7.03 22.51
80 0.03 0.13 0.44 0.44 2.57 7.03 22.51
90 0.03 0.13 0.44 0.44 2.57 7.03 22.51
100 0.03 0.13 0.44 0.44 2.57 7.03 22.51

Προσαρμοσμένο σχοινί Mount Gearbox ακρίβεια πλανητική μειωτή 2Προσαρμοσμένο σχοινί Mount Gearbox ακρίβεια πλανητική μειωτή 3Προσαρμοσμένο σχοινί Mount Gearbox ακρίβεια πλανητική μειωτή 4Προσαρμοσμένο σχοινί Mount Gearbox ακρίβεια πλανητική μειωτή 5Προσαρμοσμένο σχοινί Mount Gearbox ακρίβεια πλανητική μειωτή 6Προσαρμοσμένο σχοινί Mount Gearbox ακρίβεια πλανητική μειωτή 7Προσαρμοσμένο σχοινί Mount Gearbox ακρίβεια πλανητική μειωτή 8

Πίνακας παραμέτρων Αριθμός τμήματος Ποσοστό Επικεφαλής Επενδύσεις Επικεφαλής Σημείωση 115 NB142 NB180 Επενδύσεις
Μέγιστη ροπή επιτάχυνσης Νμ 1,2 10,8 φορές τη ονομαστική ροπή εξόδου
Στροφή διακοπής έκτακτης ανάγκης Νμ 1,2 3 φορές τη ονομαστική ροπή εξόδου
Ονομαστική ταχύτητα εισόδου rmp 1 3 ~ 10 5000 5000 4000 4000 3000 3000 2000
2 15~100 5000 5000 4000 4000 3000 3000 2000
Μέγιστη ταχύτητα εισόδου rmp 1 3 ~ 10 10000 10000 8000 8000 6000 6000 4000
2 15~100 10000 10000 8000 8000 6000 6000 4000
Υπερκριτική αντίδραση. arcmin 1 3 ~ 10 Επικεφαλής Επικεφαλής ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1
2 15~100 Επικεφαλής Επικεφαλής Επικεφαλής ≤ 3 ≤ 3 ≤ 3 ≤ 3
Ακριβής αντίδραση arcmin 1 3 ~ 10 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
2 15~100 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
Τυπική αντίδραση arcmin 1 3 ~ 10 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
2 15~100 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7
Οριακή ακαμψία Nm/arcmin 1,2 3 ~ 100 3.2 8 14 27 52 148 305
Μέγιστη ακτινική δύναμη N 1,2 3 ~ 100 980 1730 3250 7000 9600 14500 27800
Μέγιστη αξιωτική δύναμη N 1,2 3 ~ 100 490 865 1625 3500 4800 7250 13900
Συναρμολόγηση Νμ 1,2 3 ~ 100 34 77 152 325 530 920 1840
Ζωή υπηρεσίας χρ 1,2 3 ~ 100 20000hr ((συνεχής λειτουργία 10000hr)
Αποτελεσματικότητα % 1 3 ~ 10 ≥97%
% 2 15~100 ≥ 94%
Βάρος χιλιόγραμμο 1 3 ~ 10 0.6 1.3 3.7 7.8 14.5 29.0 48.0
χιλιόγραμμο 2 15~100 0.8 1.9 5.3 9.0 17.5 33.0 60.0
Θερμοκρασία λειτουργίας °C 1,2 3 ~ 100 -10°C-90°C
Λιπαντική   1,2 3 ~ 100 Συνθετικό λίπος
Τάξη προστασίας   1,2 3 ~ 100 IP65
Θέση τοποθέτησης   1,2 3 ~ 100 Οποιαδήποτε κατεύθυνση
Επίπεδο θορύβου (N1=3000 στροφές ανά λεπτό, χωρίς φορτίο) dB (A) 1 3 ~ 10 ≤ 56 ≤ 58 ≤ 60 ≤ 63 ≤ 65 ≤ 67 ≤ 70
2 15~100 ≤ 56 ≤ 60 ≤ 63 ≤ 63 ≤ 65 ≤ 67 ≤ 70
      3 Επικεφαλής 0.16 0.61 3.25 9.21 28.98 69.61
