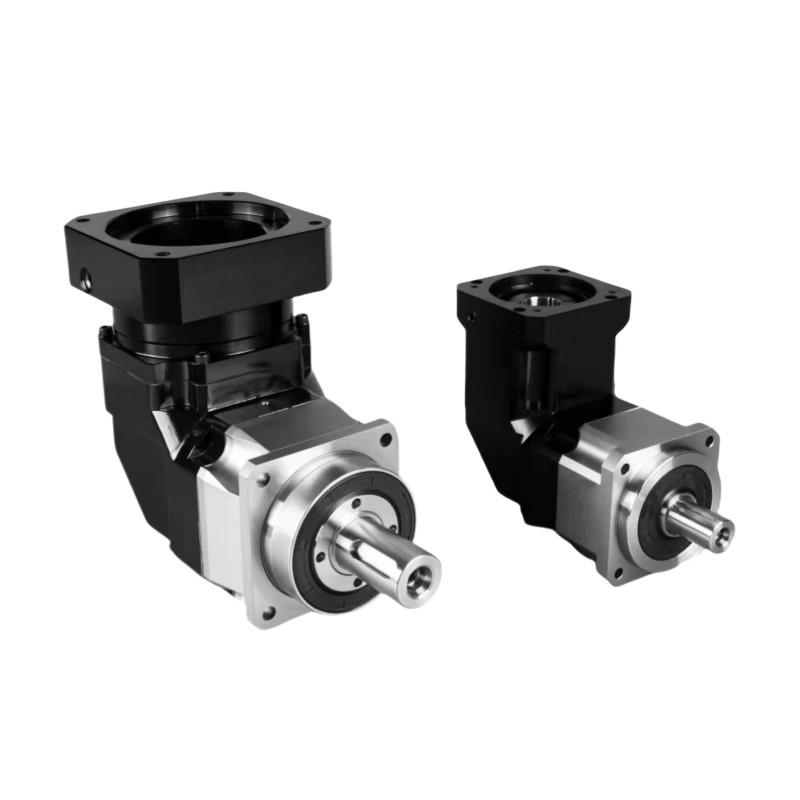

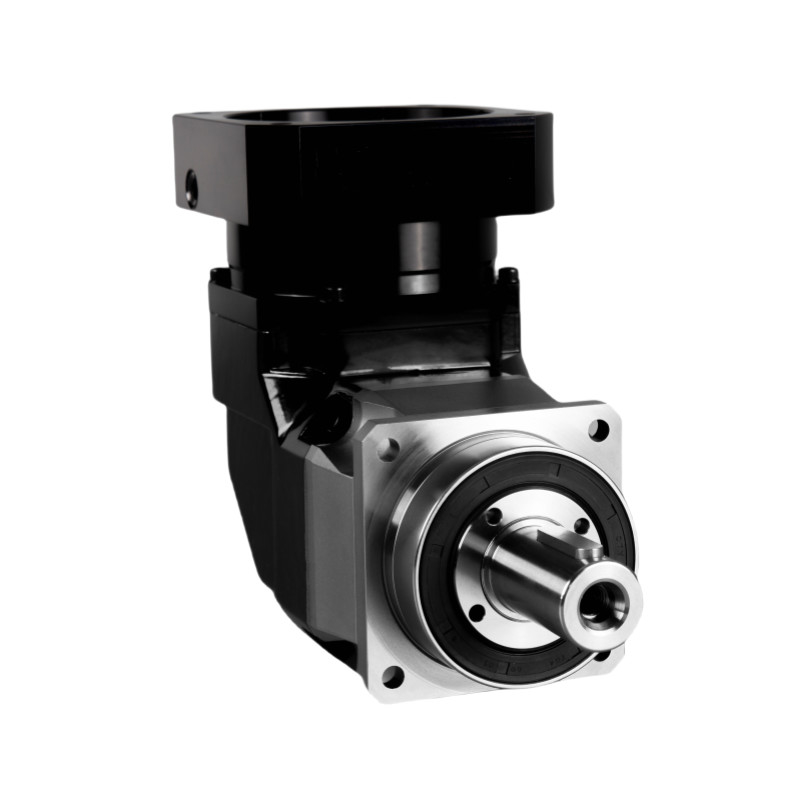

Name: Ενιαίο άξονα ολοκληρωμένο πλανητικό μειωτήρα ταχύτητας υψηλής ακρίβειας
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Πλανητικά κιβώτια ταχυτήτων σειράς NFR
Availability: InStock

Σπίτι > προϊόντα > Πλανητικός μειωτής >

Ενιαίο άξονα ολοκληρωμένο πλανητικό μειωτήρα ταχύτητας υψηλής ακρίβειας

Μονόξυλος πλανητικός μειωτής ταχύτητας

πλανητικός μειωτής ταχύτητας

Μονόξυλος πλανητικός μειωτής ακρίβειας

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Πλανητικά κιβώτια ταχυτήτων σειράς NFR

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Πλανητικά κιβώτια ταχυτήτων σειράς NFR

Σχήμα:

Εφαρμογή του κανονισμού (ΕΚ) αριθ. 1069/2009

Ποσοστό:

3 έως 200

Υπερκριτική αντίδραση.:

≤ 4 λεπτά τόξου

Τμήμα:

Μονόκλινο, Διπλό

Αποτελεσματικότητα:

≥ 95%

διάρκεια ζωής:

20000 ώρες

συνεχής λειτουργία:

10000 ώρες

Λιπαντική:

Συνθετικό λίπος

Τάξη προστασίας:

Διάκριση IP65

Θερμοκρασία λειτουργίας:

-10 °C-90 °C

Εφαρμογή:

Εργαλειομηχανή, χειριστή, συγκόλληση, μη τυποποιημένη αυτοματοποίηση, εκτυπωτικό εξοπλισμό, αυτοκινη

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Βίντεο

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Προδιαγραφές		Αριθμός τμήματος	Ποσοστό	NFR075	ΑΕΠ 100	NFR140	NFR180	NFR220	NFR250
Ονομαστική ροπή εξόδου	Νμ	μοναχικό	3	130	220	330	890	1350	2380
			4	150	300	560	1100	2000	3050
			5	160	340	610	1180	2050	3200
			6	150	300	600	1100	1900	2850
			7	150	290	560	1000	1600	2850
			8	130	250	550	960	1550	2500
			10	110	220	460	950	1250	1850
			14	150	290	560	1000	1600	2850
			16	130	250	550	960	1550	2500
			20	110	220	460	950	1250	1850
		διπλή	15	130	220	330	890	1350	2380
			16	150	300	560	1100	2000	3050
			20	150	300	560	1100	2000	3050
			25	160	340	610	1180	2050	3200
			30	150	300	600	1100	1900	2850
			35	150	300	560	1000	1700	2850
			40	130	250	560	950	1600	2750
			45	Επικεφαλής	Επικεφαλής	460	Επικεφαλής	Επικεφαλής	Επικεφαλής
			50	160	310	610	1180	2000	3100
			60	150	300	560	1050	1700	2850
			70	150	290	560	1000	1600	2800
			80	130	250	550	950	Επικεφαλής	Επικεφαλής
			100	110	220	460	950	1250	1850
			120	150	300	600	1100	1900	2850
			140	150	290	560	1000	1600	2850
			160	130	250	550	960	1550	2500
			200	110	220	460	950	1250	1850
Ινηρία περιστροφής	Kg.cm3	μοναχικό	3	2.25	6.84	23.40	68.90	152.09	280.86
			4	2.25	6.84	23.40	68.90	152.09	280.86
			5	2.25	6.84	23.40	68.90	152.09	280.86
			6	2.25	6.84	23.40	68.90	152.09	280.86
			7	2.25	6.84	23.40	68.90	152.09	280.86
			8	2.25	6.84	23.40	68.90	152.09	280.86
			10	2.25	6.84	23.40	68.90	145.82	270.07
			14	1.87	6.25	21.80	65.60	145.82	270.07
			16	1.87	6.25	21.80	65.60	145.82	270.07
			20	1.87	6.25	21.80	65.60	145.82	270.07
		διπλή	15	0.35	2.25	6.84	23.40	68.90	152.09
			16	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.35	2.25	6.84	23.40	68.90	152.09
			30	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.35	2.25	6.84	23.40	68.90	152.09
			45	Επικεφαλής	Επικεφαλής	6.84	Επικεφαλής	Επικεφαλής	Επικεφαλής
			50	0.35	2.25	6.84	23.40	68.90	152.09
			60	0.35	2.25	6.84	23.40	68.90	152.09
			70	0.35	2.25	6.84	23.40	68.90	152.09
			80	0.35	2.25	6.84	23.40	Επικεφαλής	Επικεφαλής
			100	0.35	2.25	6.84	23.40	68.90	152.09
			120	0.31	1.87	6.25	21.80	65.60	145.82
			140	0.31	1.87	6.25	21.80	65.60	145.82
			160	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.31	1.87	6.25	21.80	65.60	145.82

Ενιαίο άξονα ολοκληρωμένο πλανητικό μειωτήρα ταχύτητας υψηλής ακρίβειας 2

Πίνακας παραμέτρων		Αριθμός τμήματος	Ποσοστό	NFR075	ΑΕΠ 100	NFR140	NFR180	NFR220	NFR250
Μέγιστη ροπή επιτάχυνσης	Νμ	1,2	3~200	10,8 φορές τη ονομαστική ροπή εξόδου
Στροφή διακοπής έκτακτης ανάγκης	Νμ	1,2	3~200	3 φορές τη ονομαστική ροπή εξόδου
Ονομαστική ταχύτητα εισόδου	rmp	1	3 ~ 20	4000	4000	3000	3000	2000	1500
Ονομαστική ταχύτητα εισόδου	rmp	2	15~200	4500	4000	3000	3000	2000	2500
Μέγιστη ταχύτητα εισόδου	rmp	1	3 ~ 20	8000	8000	6000	6000	4000	2500
Μέγιστη ταχύτητα εισόδου	rmp	2	15~200	8000	8000	6000	6000	4000	4000
Υπερκριτική αντίδραση.	arcmin	1	3 ~ 20	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Υπερκριτική αντίδραση.	arcmin	2	15~200	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Ακριβής αντίδραση	arcmin	1	3 ~ 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Ακριβής αντίδραση	arcmin	2	15~200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Τυπική αντίδραση	arcmin	1	3 ~ 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Τυπική αντίδραση	arcmin	2	15~200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9
Οριακή ακαμψία	Nm/arcmin	1,2	3~200	14	31	57	182	400	580
Μέγιστη ακτινική δύναμη	N	1,2	3~200	4800	9450	15200	23000	34000	58000
Μέγιστη αξιωτική δύναμη	N	1,2	3~200	3800	6250	12000	14500	23000	59000
Συναρμολόγηση	Νμ	1,2	3~200	365	990	1900	2870	5550	8500
Ζωή υπηρεσίας	χρ	1,2	3~200	20000hr ((συνεχής λειτουργία 10000hr)
Αποτελεσματικότητα	%	1	3 ~ 20	≥ 95%
Αποτελεσματικότητα	%	2	15~200	≥92%
Βάρος	χιλιόγραμμο	1	3 ~ 20	6.4	13.9	23.7	50.0	83.0	100.3
Βάρος	χιλιόγραμμο	2	15~200	7.8	15.1	26.7	54.0	95.0	125.3
Θερμοκρασία λειτουργίας	°C	1,2	3~200	-10°C-90°C
Λιπαντική		1,2	3~200	Συνθετικό λίπος
Τάξη προστασίας		1,2	3~200	IP65
Θέση τοποθέτησης		1,2	3~200	Οποιαδήποτε κατεύθυνση
Επίπεδο θορύβου (N1=3000 στροφές ανά λεπτό, χωρίς φορτίο)	dB (A)	1	3 ~ 20	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 75
Επίπεδο θορύβου (N1=3000 στροφές ανά λεπτό, χωρίς φορτίο)	dB (A)	2	15~200	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 75
