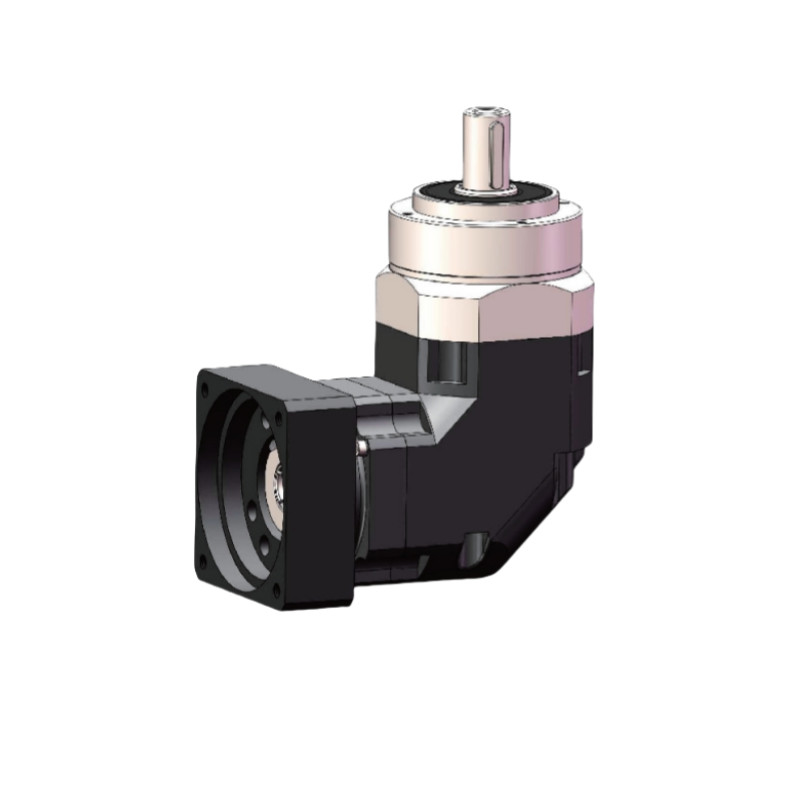

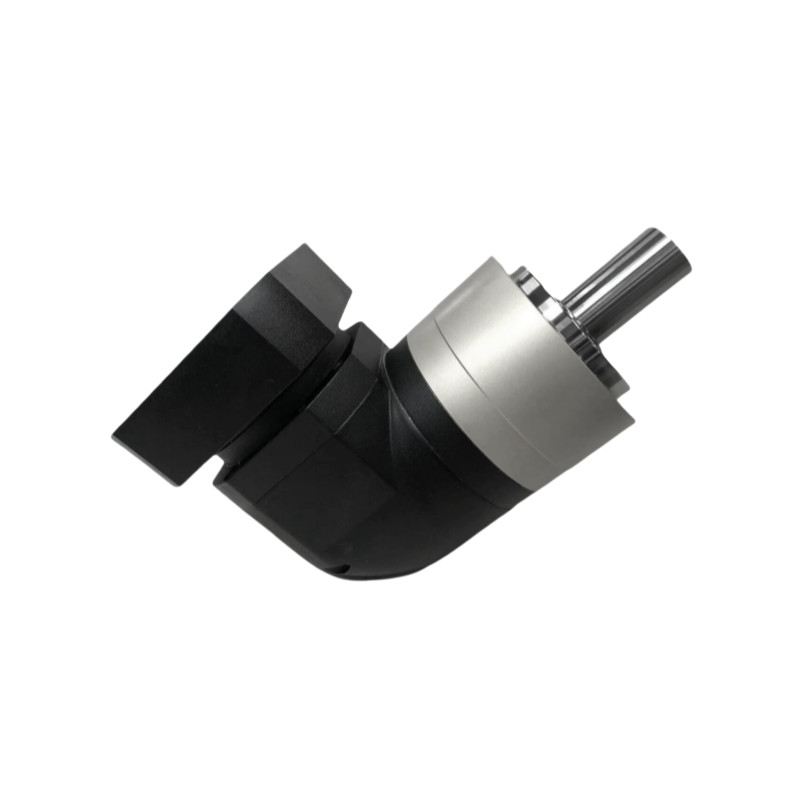

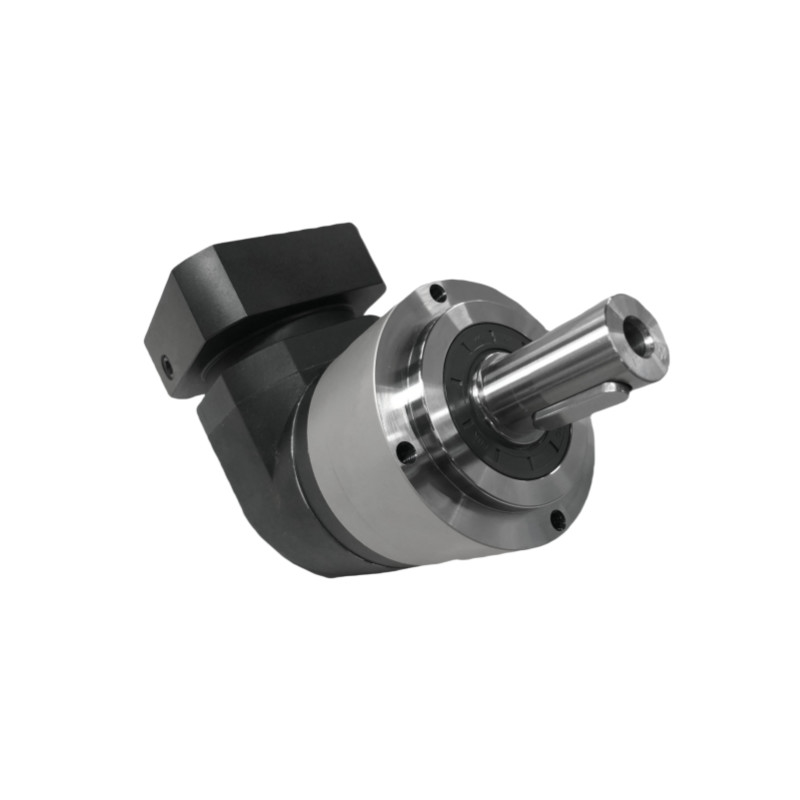

Ακριβής διπλή δεξιά γωνία κούφιο άξονα κιβώτιο ταχυτήτων μεταφοράς ισχύος ODM

Τεχνική συσκευή μετατροπής με κενό άξονα ορθής γωνίας

ODM δεξιά γωνία κούφιο κιβώτιο ταχυτήτων άξονα

Διορθωτική γωνία διπλού άξονα κιβώτιο ταχυτήτων

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Πλανητικά κιβώτια ταχυτήτων της σειράς NER

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Πλανητικά κιβώτια ταχυτήτων της σειράς NER

Σχήμα:

Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα κινητήρα.

Ποσοστό:

3 έως 200

Τμήμα:

Μονόκλινο, Διπλό

Αποτελεσματικότητα:

≥ 95%

διάρκεια ζωής:

20000 ώρες

Μέγιστη ροπή επιτάχυνσης:

10,8 φορές τη ονομαστική ροπή εξόδου

Τάξη προστασίας:

Διάκριση IP65

Θερμοκρασία λειτουργίας:

-10 °C-90 °C

Τυπική αντίδραση:

≤7 λεπτά τόξου

Υπερκριτική αντίδραση.:

≤ 4 λεπτά τόξου

Εφαρμογή:

Τμήμα Εργασιών, Εργαλεία Τυποποίησης, Εργασία Τυποποίησης, Εργασία Τυποποίησης

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Βίντεο

Ενσωματωμένος πλανητικός μειωτής πλανητικής σειράς πλανητικού πλανητικού μειωτή

Βρείτε την καλύτερη τιμή

Βίντεο

ODM ISO9001 Παγκόσμιος μειωτής κιβωτίου ταχυτήτων IP65 Αδιάβροχος

Βρείτε την καλύτερη τιμή

Βίντεο

Ακριβής διπλή δεξιά γωνία κούφιο άξονα κιβώτιο ταχυτήτων μεταφοράς ισχύος ODM

Βρείτε την καλύτερη τιμή

Βίντεο

Δυναμική μετάδοση δεξιά γωνία κιβώτιο ταχυτήτων κούφιο άξονα κίνηση προσαρμοσμένη

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Όνομα προϊόντος: Πλανητικό κιβώτιο ταχυτήτων υψηλής ακρίβειας
Σειρά προϊόντων: Σειρά NER
Χαρακτηριστικά:Αθόρυβη λειτουργία, υψηλή ακρίβεια, υψηλό φορτίο χωρίς συντήρηση, χαμηλό θόρυβο
Περιγραφή του προϊόντος:
● Η ολοκληρωμένη ιδέα σχεδιασμού με υψηλής αντοχής ρουλεμάν διασφαλίζει ότι το ίδιο το προϊόν είναι ανθεκτικό και αποδοτικό
● Διατίθενται διάφορες ιδέες εξόδου, όπως εξόδου άξονα, φλάντζας και γρανάζια.
● 1 λεπτό τόξου ≤ αντίδραση ≤ 3 λεπτά τόξου
● Ποσοστά μείωσης που κυμαίνονται από 3 έως 200
● Σχεδιασμός πλαισίου: αυξάνει τη ροπή και βελτιστοποιεί τη μετάδοση ισχύος
● Βελτιωμένη επιλογή των σφραγίδων ελαίου: μειώνει την τριβή και την αποδοτικότητα της μετάδοσης της πλάκας
● Τάξη προστασίας IP65
● Εγγύηση: 1 έτος

Προδιαγραφές		Αριθμός τμήματος	Ποσοστό	Εφαρμογή του κανονισμού (ΕΚ) αριθ.	Εφαρμογή του κανονισμού (ΕΚ) αριθ.	NER120	NER155	NER205	NER235
Ονομαστική ροπή εξόδου	Νμ	μοναχικό	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		διπλή	15	50	120	190	320	550	1080
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
Ινηρία περιστροφής	Kg.cm3	μοναχικό	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.07	1.87	6.25	21.80	65.60	145.82
			16	0.07	1.87	6.25	21.80	65.60	145.82
			20	0.07	1.87	6.25	21.80	65.60	145.82
		διπλή	15	0.09	0.35	2.25	6.84	23.40	68.9
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

Ακριβής διπλή δεξιά γωνία κούφιο άξονα κιβώτιο ταχυτήτων μεταφοράς ισχύος ODM 2

Πίνακας παραμέτρων		Αριθμός τμήματος	Ποσοστό	Εφαρμογή του κανονισμού (ΕΚ) αριθ.	Εφαρμογή του κανονισμού (ΕΚ) αριθ.	NER120	NER155	NER205	NER235
Μέγιστη ροπή επιτάχυνσης	Νμ	1,2	3~200	10,8 φορές τη ονομαστική ροπή εξόδου
Στροφή διακοπής έκτακτης ανάγκης	Νμ	1,2	3~200	3 φορές τη ονομαστική ροπή εξόδου
Ονομαστική ταχύτητα εισόδου	rmp	1	3 ~ 20	5000	4000	4000	3000	3000	2000
Ονομαστική ταχύτητα εισόδου	rmp	2	15~200	5000	4000	4000	3000	3000	2000
Μέγιστη ταχύτητα εισόδου	rmp	1	3 ~ 20	10000	8000	8000	6000	6000	4000
Μέγιστη ταχύτητα εισόδου	rmp	2	15~200	10000	8000	8000	6000	6000	4000
Υπερκριτική αντίδραση.	arcmin	1	3 ~ 20	Επικεφαλής	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Υπερκριτική αντίδραση.	arcmin	2	15~200	Επικεφαλής	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Ακριβής αντίδραση	arcmin	1	3 ~ 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Ακριβής αντίδραση	arcmin	2	15~200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Τυπική αντίδραση	arcmin	1	3 ~ 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Τυπική αντίδραση	arcmin	2	15~200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9
Οριακή ακαμψία	Nm/arcmin	1,2	3~200	8	14	27	52	148	305
Μέγιστη ακτινική δύναμη	N	1,2	3~200	1730	3250	7000	9600	14500	27800
Μέγιστη αξιωτική δύναμη	N	1,2	3~200	865	1625	3500	4800	7250	13900
Συναρμολόγηση	Νμ	1,2	3~200	77	152	325	530	920	1840
Ζωή υπηρεσίας	χρ	1,2	3~200	20000hr ((συνεχής λειτουργία 10000hr)
Αποτελεσματικότητα	%	1	3 ~ 20	≥ 95%
Αποτελεσματικότητα	%	2	15~200	≥92%
Βάρος	χιλιόγραμμο	1	3 ~ 20	2.1	5.8	11.2	22.4	46.8	83.0
Βάρος	χιλιόγραμμο	2	15~200	2.0	4.6	11.1	21.8	43.7	95.0
Θερμοκρασία λειτουργίας	°C	1,2	3~200	-10°C-90°C
Λιπαντική		1,2	3~200	Συνθετικό λίπος
Τάξη προστασίας		1,2	3~200	IP65
Θέση τοποθέτησης		1,2	3~200	Οποιαδήποτε κατεύθυνση
Επίπεδο θορύβου (N1=3000 στροφές ανά λεπτό, χωρίς φορτίο)	dB (A)	1	3 ~ 20	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
Επίπεδο θορύβου (N1=3000 στροφές ανά λεπτό, χωρίς φορτίο)	dB (A)	2	15~200	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
