Ελαφρύς βάρος ορμονικός κινητήρας κιβώτιο ταχυτήτων ορμονικός μειωτής κινητήρα για βιομηχανικά ρομπότ

Ελαφρύς όγκος κιβώτιο ταχυτήτων αρμονικής κίνησης

Βιομηχανικό κιβώτιο ταχυτήτων αρμονικής κίνησης

Βιομηχανικός μειωτής ορμονικών κινήσεων

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LSN-11-XX-U-I

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Ελαφρύς βάρος ορμονικός κινητήρας κιβώτιο ταχυτήτων ορμονικός μειωτής κινητήρα για βιομηχανικά ρομπότ

Λεπτομέρειες για το προϊόν

Προϊόν:

LSN-I μοντέλο 11 ελαφρύ βάρος αρμονική κίνηση

Υλικό:

Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρουλεμάν και σφραγίδες, λιπαντικά

Ποσοστό μείωσης:

50, 80, 100

Αντίδραση:

≤ 30 δευτερόλεπτα τόξου

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Σχεδιασμένη Ζωή:

10000 ώρες

Σχήμα:

Βάρος:

0.17KG

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Υψηλής χωρητικότητας LSN σειράς μοντέλο 11 ελαφρύ βάρος αρμονική κίνηση

Name: Ελαφρύς βάρος ορμονικός κινητήρας κιβώτιο ταχυτήτων ορμονικός μειωτής κινητήρα για βιομηχανικά ρομπότ
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-11-XX-U-I
Availability: InStock

Η αρμονική κίνηση της Γίγαντ Πρέσιον είναι μηδενική με χαμηλή αντίδραση από σχεδιασμό.Παρέχει το υψηλότερο επίπεδο ακρίβειας μετάδοσης και μπορεί να υποστηρίξει μια υψηλή μείωση αναλογίας σε ένα μόνο στάδιο με ελάχιστη αδράνειαΗ υψηλής ακρίβειας και πυκνής ροπής σχεδίαση καθιστά την αρμονική κίνηση την ιδανική λύση για εφαρμογές ελέγχου κίνησης ακριβείας.

Η σειρά Giant Precision Harmonic Drive περιλαμβάνει μια μεγάλη ποικιλία επιλογών μετατροπής κυμάτων.

Βασικά Χαρακτηριστικά της Αρμονικής Οδηγίας

0.17 κιλά
Υψηλή ικανότητα ροπής
Μεγάλη χωρητικότητα φορτίου
Συντελεστές μείωσης: 50:1, 80:1 και 100:1- Δεν ξέρω.
Εγγύηση 1 έτος

Προδιαγραφές της αρμονικής κίνησης

Ελαφρύς βάρος ορμονικός κινητήρας κιβώτιο ταχυτήτων ορμονικός μειωτής κινητήρα για βιομηχανικά ρομπότ 2

Πίνακας ονομαστικών παραμέτρων

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	χιλιόγραμμο	Η ώρα
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17.0	1.73	8500	3500	≤ 30	0.17	10000
	80	4.5	0.46	9.9	1.01	8.0	0.82	22.5	2.3					10000
	100	5.0	0.51	11	1.12	8.9	0.91	25.0	2.55					10000

Βασικά χαρακτηριστικά του LSN-11-XX-U-I Ultralight Strain Wave Reducer
Προϊόν	Ελαφρύ βάρος μοντέλο 11 Αρμονική κίνηση
Υλικό	Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρυμουλκούμενα και σφραγίδες, λιπαντικά
Ποσοστό μείωσης	50, 80, 100
Αντίδραση	Λιγότερο από 30 δευτερόλεπτα τόξου
Μέση ταχύτητα εισόδου	3500 στροφές/min
Μέγιστη ταχύτητα εισόδου	8500 στροφές/min
Σχεδιασμένη Ζωή	10000 ώρες
Σχήμα	8
Βάρος	0.17 κιλά
Εγγύηση	1 έτος
Χρονοδιάγραμμα	2 4 εβδομάδες
Εφαρμογή	Ρομποτική και Αυτοματοποίηση, Εξοπλισμός Ημιαγωγών, Αεροδιαστημική

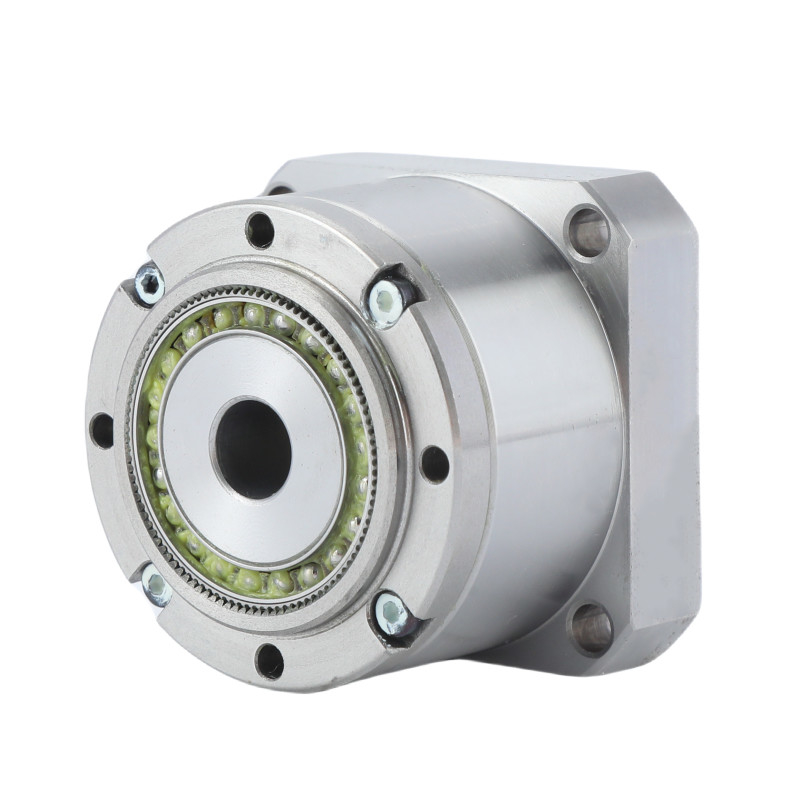

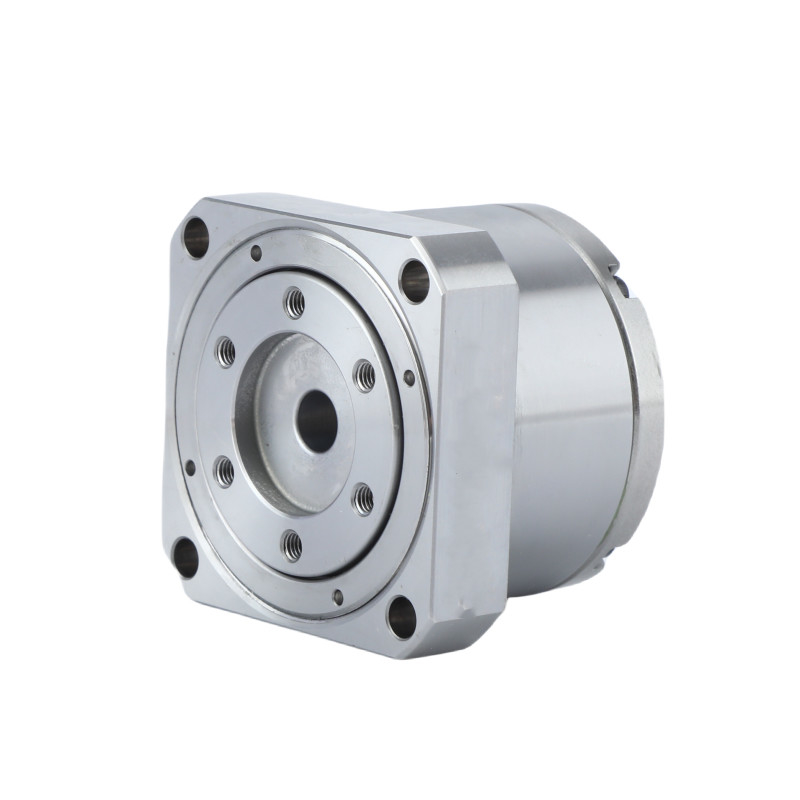

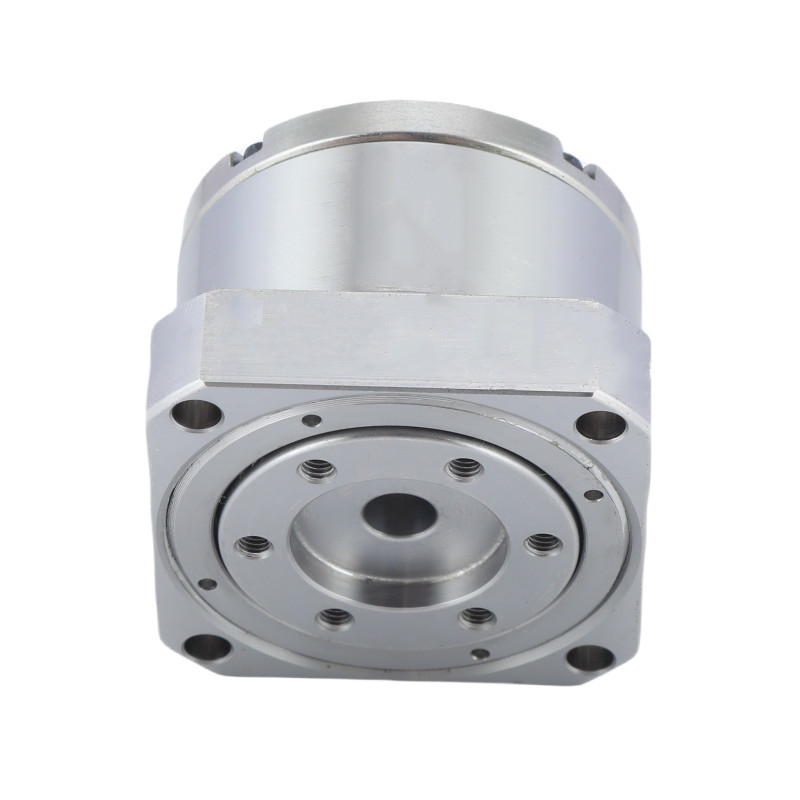

Λεπτομερείς εικόνες

Ελαφρύς βάρος ορμονικός κινητήρας κιβώτιο ταχυτήτων ορμονικός μειωτής κινητήρα για βιομηχανικά ρομπότ 3

Ελαφρύς βάρος ορμονικός κινητήρας κιβώτιο ταχυτήτων ορμονικός μειωτής κινητήρα για βιομηχανικά ρομπότ 4

Εφαρμογές


Βιομηχανικά ρομπότ	Αεροδιαστημική	Συστήματα κατασκευής

Κατεβάστε τα σχέδια PDF

LSN-11-XX-U-I.pdf
