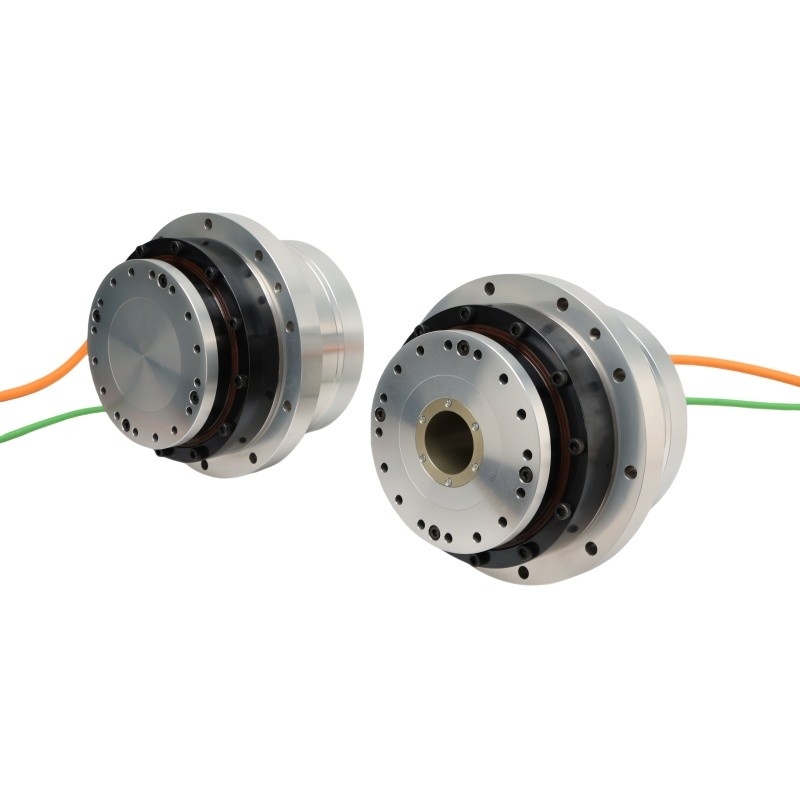

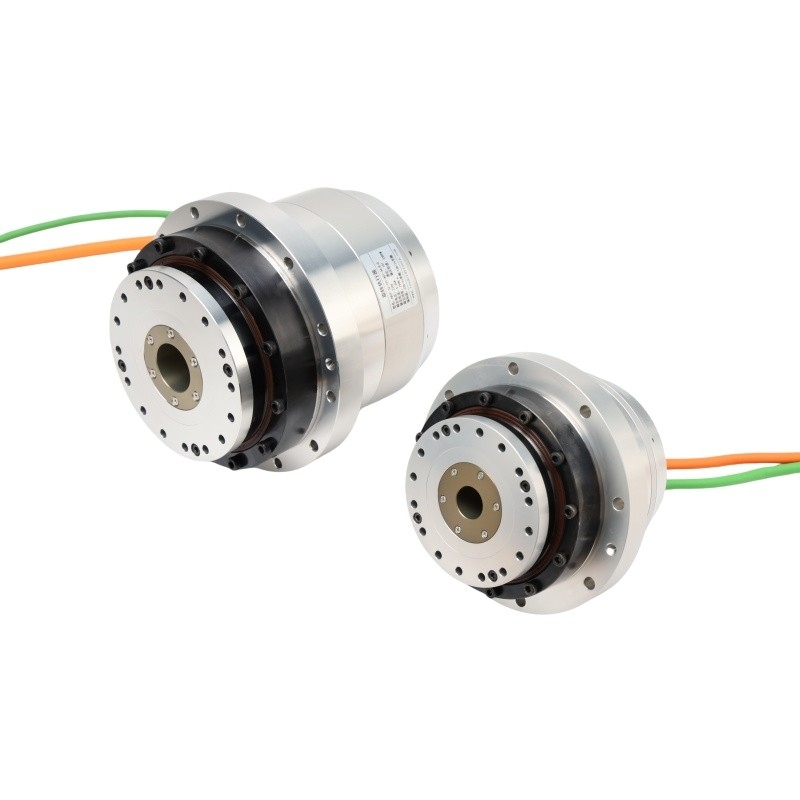

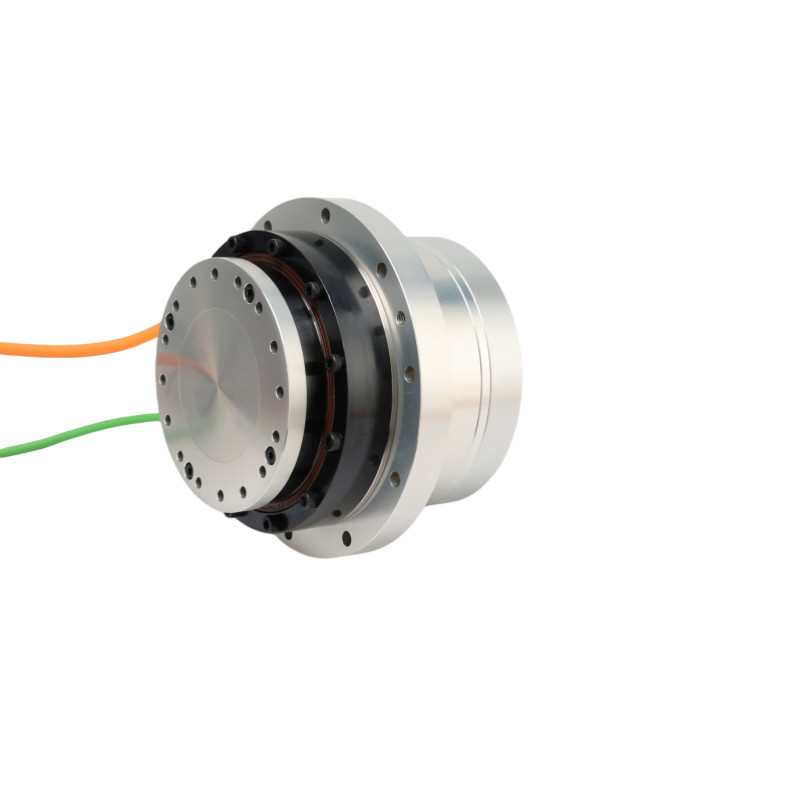

OEM Flanged Rotary Harmonic Actuator Gear Motor μοντέλο 14

Ορμονικός ενεργοποιητής OEM

ορμονικός ενεργοποιητής Μηχανή ταχυτήτων

Κινητήρας συναρμολογικών ταχυτήτων OEM

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Πλευρική έξοδος Εξαγωγείς περιστροφής με φτερούγες της σειράς HASF

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Ενεργοποιητές περιστροφής σειράς HASF μοντέλο 14

Ποσοστό μείωσης:

51:1, 81:1, 101:1

Αριθμός μοντέλου:

Τύπος κωδικοποιητή:

Απόλυτος κωδικοποιητής

Αριθμός πόλων μηχανών:

Εφαρμογή:

3C αυτοματισμός, μηχανήματα CNC ακριβείας, εξοπλισμός γυαλιού, ανθρωποειδές ρομπότ, εξοπλισμός λέιζε

Βάρος με φρένο:

2 κιλά

Βάρος χωρίς πέδη:

1.66KG

Κύρια χαρακτηριστικά:

Υψηλή απόδοση, μακρά διάρκεια ζωής

Σχεδιασμένη Ζωή:

10000 ώρες

Βαθμοί Προστασίας:

Τύπος πλήρως κλειστού αυτοψυκτικού (IP65)

Δυνατότητα διηλεκτρικής:

AC1500V/ 1 λεπτό

Αντίσταση μόνωσης:

Περισσότεροι από 100MΩ ((DC500V)

Τάξη μόνωσης:

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Βίντεο

Η σειρά HAT περιστροφικών ενεργοποιητών κούφου άξονα ενσωματωμένων με ενεργειακή αρμονική τροφοδοσία

Βρείτε την καλύτερη τιμή

Βίντεο

Μηδενική αντίδραση Μεγάλο κούφιο άξονα περιστροφικού ενεργοποιητή ρομπότ κοινής σειράς HAMF

Βρείτε την καλύτερη τιμή

Βίντεο

ODM Κούφιο Άξονα Actuator Ρομπότ Άρμα Συνδυασμός Κινητήρα Για Λαζερικό Μηχανή Κόψιμο

Βρείτε την καλύτερη τιμή

Βίντεο

Κωλόξυλο αρμονικό κινητήρα κινητήρα ρομποτικού βραχίονα σειράς HAMF

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Υψηλή ακαμψία κλίσης και υψηλή ροπή Στερεός άξονας HASF σειράς μοντέλο 14 περιστρεφόμενοι ενεργοποιητές με φτερούγες

Name: OEM Flanged Rotary Harmonic Actuator Gear Motor μοντέλο 14
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Πλευρική έξοδος Εξαγωγείς περιστροφής με φτερούγες της σειράς HASF
Availability: InStock

Χαρακτηριστικά του προϊόντος

Ενσωματωμένο σχεδιασμό

Συνδυάζει έναν αρμονικό μειωτή υψηλής ροπής, έναν κινητήρα άμεσης κίνησης και έναν προαιρετικό απόλυτο κωδικοποιητή πολλαπλών στροφών με κενό άξονα για οπτικές εφαρμογές.

Υψηλή απόδοση

Διαθέτει υψηλή ακαμψία κλίσης, υψηλή ροπή, απροσθησία στις αλλαγές αδράνειας φορτίου κατά τη διάρκεια της λειτουργίας, χαμηλής ταχύτητας χωρίς ροπή και ομαλή λειτουργία.

Μακροζωία

Διατηρεί την ακρίβεια σε μια μακρά διάρκεια ζωής με ελάχιστη υποβάθμιση.

Μηδενική αντίδραση

Σχεδόν μηδενική αντίδραση λόγω των εξαιρετικών χαρακτηριστικών του αρμονικού μειωτή και της ακαμψίας του κινητήρα.

Πίνακας παραμέτρων του HASF

Σειρά HASF			14
Ποσοστό μείωσης			51	81	101
220VAC	Δυναμική ροπής	Αριθμός	23	29	34
	Ονομαστική ροπή	Αριθμός	8.6	13.5	13.5
	Μέγιστη ταχύτητα	στροφές	118	74	59
	Κατηγορία ταχύτητας	στροφές	59	37	30
	Μέγιστο ρεύμα	Άλλα όπλα	2.09	1.66	1.56
	Κατηγοριοποιημένο ρεύμα	Άλλα όπλα	0.78	0.77	0.62
	Σταθερή ροπής	Α/Μαχαιρά	11.02	17.5	21.82
	Αντίσταση φάσης	Ωμ ((20°C)	7.5
	Ινδυτικότητα φάσης	mH	11.5
	Επιστροφή EMF	Vrms/krpm	25
48VDC	Δυναμική ροπής	Αριθμός	23	29	34
	Ονομαστική ροπή	Αριθμός	8.6	13.5	13.5
	Μέγιστη ταχύτητα	στροφές	98	62	50
	Κατηγορία ταχύτητας	στροφές	59	37	30
	Μέγιστο ρεύμα	Άλλα όπλα	5.12	4.07	3.83
	Κατηγοριοποιημένο ρεύμα	Άλλα όπλα	1.92	1.89	1.52
	Σταθερή ροπής	Α/Μαχαιρά	4.49	7.13	8.89
	Αντίσταση φάσης	Ωμ ((20°C)	0.85
	Ινδυτικότητα φάσης	mH	1
	Επιστροφή EMF	Vrms/krpm	6.5
Απόλυτος κωδικοποιητής	Τύπος κωδικοποιητή		Απόλυτος κωδικοποιητής
	Ανάλυση (μονή περιστροφή κινητήρα)	λίγο	23, 24 bits
	Μηχανές μετρητών πολλαπλών στροφών	λίγο	16
Μονόκατευθυντική ακρίβεια θέσης		Τμήμα τόξου	≤ 90	≤ 80	≤ 70
Επαναλαμβανόμενη ακρίβεια θέσης		Τμήμα τόξου	≤ 15	≤ 10	≤ 10
Σκληρότητα ανατροπής		x104 N·m /rad	8
Σκληρότητα στροφής		x104 N·m /rad	0.46	0.6
Σωστή στιγμή αδράνειας	Χωρίς φρένα	kg*m2	3.6*10^-5
Σωστή στιγμή αδράνειας	Με φρένο	kg*m2	3.7*10^-5
Μάζα	Χωρίς φρένα	Κίλο	1.66
Μάζα	Με φρένο	Κίλο	2
Αριθμός πόλων κινητήρα		Αστέρας	16
Περιβαλλοντικές συνθήκες			Θερμοκρασία λειτουργίας: 0~40°C Θερμοκρασία αποθήκευσης: -20~60°C Υγρασία λειτουργίας/Υγρασία αποθήκευσης: 20~80% RH (χωρίς συμπύκνωση) Αντίσταση δονήσεων: 24,5m/s2 (συχνότητα: 10~400Hz) Απαγορεύεται η χρήση σκόνης ή μεταλλικών σκόνης, διαβρωτικών αερίων, εύφλεκτων αερίων, ομίχλης πετρελαίου και άλλων εσωτερικών χώρων, αποφεύγεται η άμεση ηλιακή ακτινοβολία Κάτω από 1000 m υψόμετρο
Μόνωση κινητήρα			Αντίσταση μόνωσης: άνω των 100MΩ ((DC500V)
			Δυνατότητα διηλεκτρικής: AC1500V/ 1 λεπτό
			Τάξη μόνωσης: F
Αξιολογίες Προστασίας			Τύπος πλήρως κλειστού αυτοψυκτικού (IP65)

OEM Flanged Rotary Harmonic Actuator Gear Motor μοντέλο 14 0
