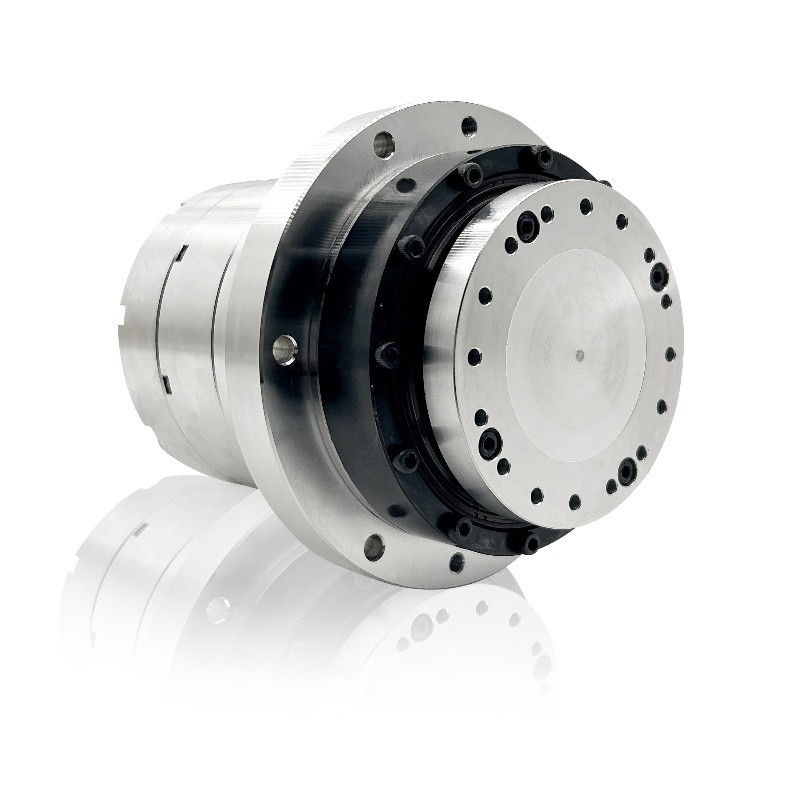

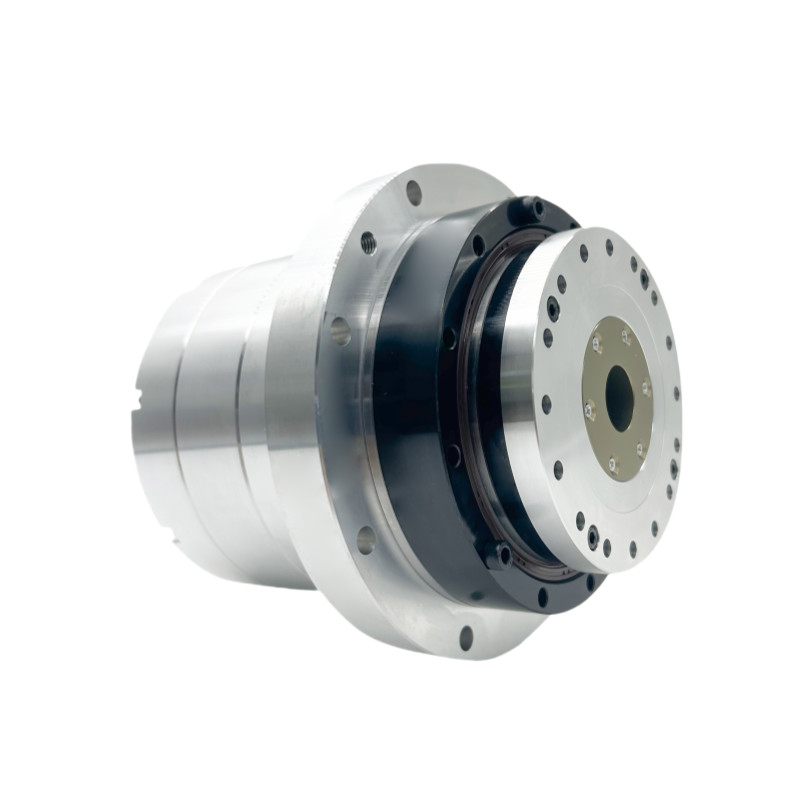

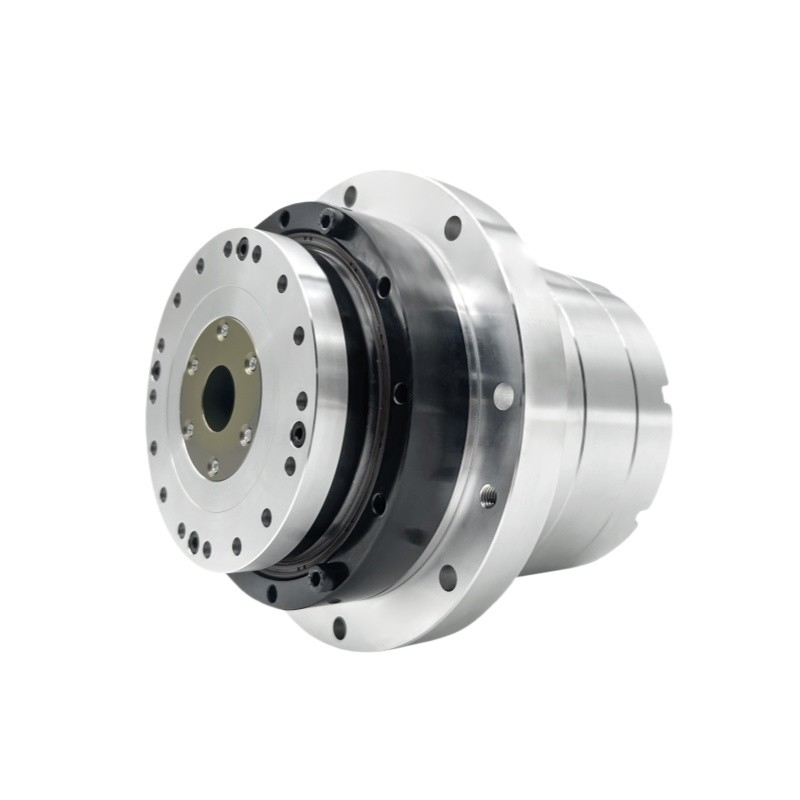

Υψηλής ροπής ορμονική κίνηση σερβοκινητήρα με φλάντζερ HASF σειράς μοντέλο 17

Σερβοκινητήρας υψηλής ροπής αρμονικής κίνησης

Ενεργοποιητής κινητήρα σερβοκινητήρα αρμονικής κίνησης

Χάρμονικός ενεργοποιητής HASF

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Πλευρική έξοδος Εξαγωγείς περιστροφής με φτερούγες της σειράς HASF

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Ενεργοποιητές περιστροφής σειράς HASF μοντέλο 17

Ποσοστό μείωσης:

51:1, 81:1, 101:1, 121:1

Αριθμός μοντέλου:

Τύπος κωδικοποιητή:

Απόλυτος κωδικοποιητής

Αριθμός πόλων μηχανών:

Εφαρμογή:

3C αυτοματισμός, μηχανήματα CNC ακριβείας, εξοπλισμός γυαλιού, ανθρωποειδές ρομπότ, εξοπλισμός λέιζε

Βάρος με φρένο:

20,8 κιλά

Βάρος χωρίς πέδη:

2.2kg

Κύρια χαρακτηριστικά:

Υψηλή απόδοση, μακρά διάρκεια ζωής

Σχεδιασμένη Ζωή:

10000 ώρες

Βαθμοί Προστασίας:

Τύπος πλήρως κλειστού αυτοψυκτικού (IP65)

Δυνατότητα διηλεκτρικής:

AC1500V/ 1 λεπτό

Αντίσταση μόνωσης:

Περισσότεροι από 100MΩ ((DC500V)

Τάξη μόνωσης:

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Βίντεο

Η σειρά HAT περιστροφικών ενεργοποιητών κούφου άξονα ενσωματωμένων με ενεργειακή αρμονική τροφοδοσία

Βρείτε την καλύτερη τιμή

Βίντεο

Μηδενική αντίδραση Μεγάλο κούφιο άξονα περιστροφικού ενεργοποιητή ρομπότ κοινής σειράς HAMF

Βρείτε την καλύτερη τιμή

Βίντεο

ODM Κούφιο Άξονα Actuator Ρομπότ Άρμα Συνδυασμός Κινητήρα Για Λαζερικό Μηχανή Κόψιμο

Βρείτε την καλύτερη τιμή

Βίντεο

Κωλόξυλο αρμονικό κινητήρα κινητήρα ρομποτικού βραχίονα σειράς HAMF

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Μεγάλη ροπή και χωρίς συντήρηση Στερεός άξονας HASF σειράς μοντέλο 17 Flanged περιστροφικές ενεργοποιητές

Name: Υψηλής ροπής ορμονική κίνηση σερβοκινητήρα με φλάντζερ HASF σειράς μοντέλο 17
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Πλευρική έξοδος Εξαγωγείς περιστροφής με φτερούγες της σειράς HASF
Availability: InStock

Χαρακτηριστικά του προϊόντος

Ενσωματωμένο σχεδιασμό

Συνδυάζει έναν αρμονικό μειωτή υψηλής ροπής, έναν κινητήρα άμεσης κίνησης και έναν προαιρετικό απόλυτο κωδικοποιητή πολλαπλών στροφών με κενό άξονα για οπτικές εφαρμογές.

Μηδενική αντίδραση

Σχεδόν μηδενική αντίδραση λόγω των εξαιρετικών χαρακτηριστικών του αρμονικού μειωτή και της ακαμψίας του κινητήρα.

Χαμηλός θόρυβος

Κάθε κινητήρας υποβάλλεται σε ξεχωριστή δοκιμή πριν από την αποστολή για να εξασφαλιστεί η λειτουργία της ενσωματωμένης ορμονικής μονάδας με χαμηλή δόνηση και χαμηλό θόρυβο.

Χωρίς συντήρηση

Δεν απαιτεί τακτική συντήρηση και δεν χρειάζεται αντικατάσταση λιπαντικού κατά τη χρήση.

Πίνακας παραμέτρων του HASF

Σειρά HASF			17
Ποσοστό μείωσης			51	81	101	121
220VAC	Δυναμική ροπής	Αριθμός	42	53	66	66
	Ονομαστική ροπή	Αριθμός	27	33	49	49
	Μέγιστη ταχύτητα	στροφές	98	62	50	41
	Κατηγορία ταχύτητας	στροφές	51	32	26	21
	Μέγιστο ρεύμα	Άλλα όπλα	3.68	2.92	2.92	2.44
	Κατηγοριοποιημένο ρεύμα	Άλλα όπλα	2.36	1.82	2.17	1.81
	Σταθερή ροπής	Α/Μαχαιρά	11.42	18.14	22.62	27.1
	Αντίσταση φάσης	Ωμ ((20°C)	6.2
	Ινδυτικότητα φάσης	mH	7.7
	Επιστροφή EMF	Vrms/krpm	25
48VDC	Δυναμική ροπής	Αριθμός	42	53	66	66
	Ονομαστική ροπή	Αριθμός	32	33	49	49
	Μέγιστη ταχύτητα	στροφές	86	54	44	36
	Κατηγορία ταχύτητας	στροφές	51	32	26	21
	Μέγιστο ρεύμα	Άλλα όπλα	9.36	7.44	7.43	6.2
	Κατηγοριοποιημένο ρεύμα	Άλλα όπλα	7.13	4.63	5.51	4.6
	Σταθερή ροπής	Α/Μαχαιρά	4.49	7.13	8.89	10.65
	Αντίσταση φάσης	Ωμ ((20°C)	0.4
	Ινδυτικότητα φάσης	mH	0.9
	Επιστροφή EMF	Vrms/krpm	7.7
Απόλυτος κωδικοποιητής	Τύπος κωδικοποιητή		Απόλυτος κωδικοποιητής
	Ανάλυση (μονή περιστροφή κινητήρα)	λίγο	23, 24 bits
	Μηχανές μετρητών πολλαπλών στροφών	λίγο	16
Μονόκατευθυντική ακρίβεια θέσης		Τμήμα τόξου	≤ 75	≤ 75	≤ 50	≤ 50
Επαναλαμβανόμενη ακρίβεια θέσης		Τμήμα τόξου	≤ 15	≤ 10	≤ 10	≤ 10
Σκληρότητα ανατροπής		x104 N·m /rad	15
Σκληρότητα στροφής		x104 N·m /rad	1.07	1.3
Σωστή στιγμή αδράνειας	Χωρίς φρένα	kg*m2	7.96*10^-5
Σωστή στιγμή αδράνειας	Με φρένο	kg*m2	9.12*10^-5
Μάζα	Χωρίς φρένα	Κίλο	2.2
Μάζα	Με φρένο	Κίλο	2.8
Αριθμός πόλων κινητήρα		Αστέρας	16
Περιβαλλοντικές συνθήκες			Θερμοκρασία λειτουργίας: 0~40°C Θερμοκρασία αποθήκευσης: -20~60°C Υγρασία λειτουργίας/Υγρασία αποθήκευσης: 20~80% RH (χωρίς συμπύκνωση) Αντίσταση δονήσεων: 24,5m/s2 (συχνότητα: 10~400Hz) Απαγορεύεται η χρήση σκόνης ή μεταλλικών σκόνης, διαβρωτικών αερίων, εύφλεκτων αερίων, ομίχλης πετρελαίου και άλλων εσωτερικών χώρων, αποφεύγεται η άμεση ηλιακή ακτινοβολία Κάτω από 1000 m υψόμετρο
Μόνωση κινητήρα			Αντίσταση μόνωσης: άνω των 100MΩ ((DC500V)
			Δυνατότητα διηλεκτρικής: AC1500V/ 1 λεπτό
			Τάξη μόνωσης: F
Αξιολογίες Προστασίας			Τύπος πλήρως κλειστού αυτοψυκτικού (IP65)

Υψηλής ροπής ορμονική κίνηση σερβοκινητήρα με φλάντζερ HASF σειράς μοντέλο 17 0
