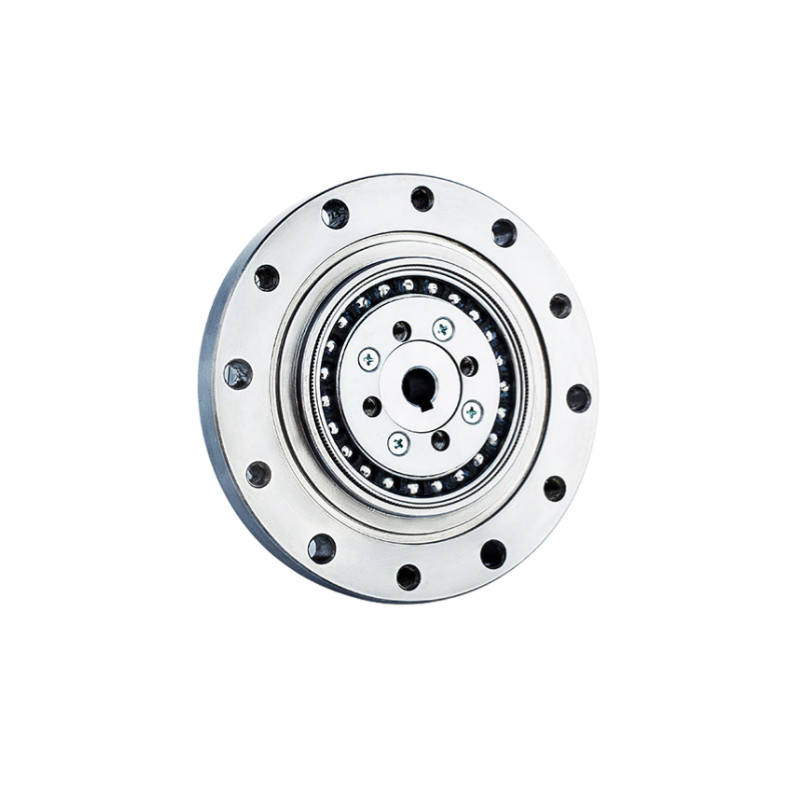

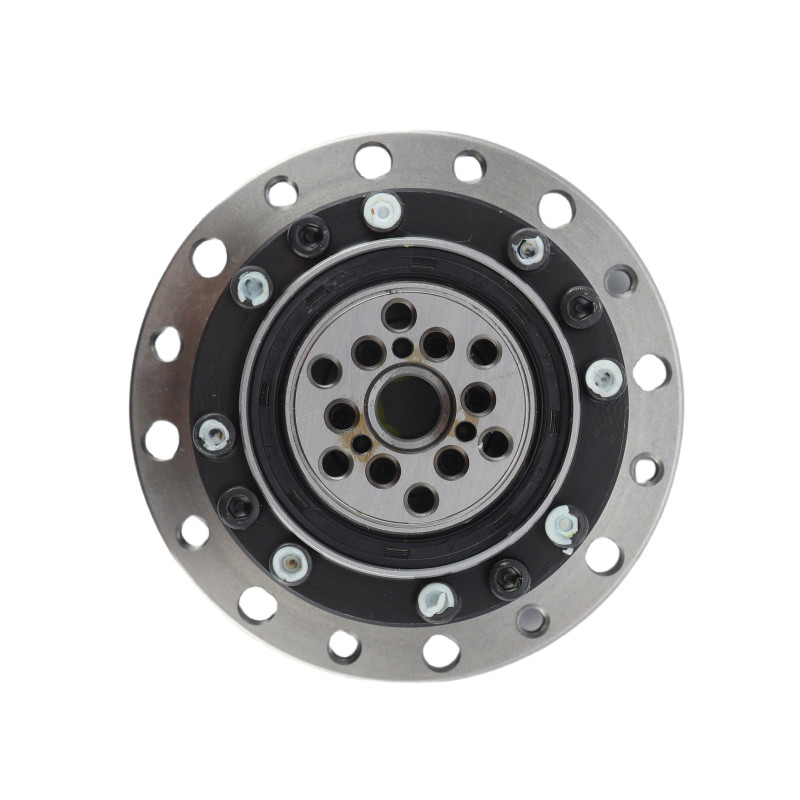

Name: 8500r/min Μηδενικός αντιδραστικός ελαττωτής τάσης Οδηγός κυμάτων τάσης Αρμονικό σύστημα
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-14-XX-U-I
Availability: InStock

Σπίτι > προϊόντα > Αρμονικό Drive >

8500r/min Μηδενικός αντιδραστικός ελαττωτής τάσης Οδηγός κυμάτων τάσης Αρμονικό σύστημα

8500r/Min μηδενικός μειωτής αντίδρασης

μηδενικός μειωτής αντίδρασης

Μηδενική αντίδραση

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LSS-14-XX-U-I

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

8500r/min Μηδενικός αντιδραστικός ελαττωτής τάσης Οδηγός κυμάτων τάσης Αρμονικό σύστημα

Λεπτομέρειες για το προϊόν

Σχήμα:

Προϊόν:

Πρότυπο 14 LSS - I Αρμονικές μονάδες μετατροπής

Υλικό:

Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρουλεμάν και σφραγίδες, λιπαντικά

Ποσοστό μείωσης:

50:1, 80:1, 100:1, 120:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Ονομαστική ροπή στην είσοδο 2000r/min:

5.4 έως 7,8 Nm

Μέγιστη ταχύτητα εισόδου:

8500 R/min

Σχεδιασμένη Ζωή:

15000 ώρες

Βάρος:

0,51 κλ

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

8500r/min Μηδενικός αντιδραστικός ελαττωτής τάσης Οδηγός κυμάτων τάσης Αρμονικό σύστημα

	Γεννήτης κυμάτωνείναι μια ελλειπτική καμάρα, συνήθως εφοδιασμένη με ρουλεμάνια, η οποία τοποθετείται μέσα στο flexspline.
	Φλεξπλέινείναι ένα λεπτό τοιχωμένο, ευέλικτο κυλινδρικό στοιχείο με εξωτερικά δόντια.Το flexspline έχει λιγότερα δόντια από το κυκλικό spline.
	Στρογγυλή σπείραΠρόκειται για ένα άκαμπτο κυκλικό δαχτυλίδι με εσωτερικά δόντια που συνδέονται με τα εξωτερικά δόντια του flexspline.

Πίνακας παραμέτρων

Σχήμα		14
Ποσοστό μείωσης		50	80	100	120
Ονομαστική ροπή στην είσοδο 2000r/min	Νμ	5.4	7.8	7.8	7.8
Ονομαστική ροπή στην είσοδο 2000r/min	kgfm	0.55	0.8	0.8	0.8
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	Νμ	18	23	28	28
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	kgfm	1.8	2.4	2.9	2.9
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	Νμ	6.9	11	11	11
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	kgfm	0.7	1.1	1.1	1.1
Επιτρεπόμενη μέγιστη στιγμιαία ροπή	Νμ	35	47	54	54
Επιτρεπόμενη μέγιστη στιγμιαία ροπή	kgfm	3.6	4.8	5.5	5.5
Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	r/min	8500
Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	r/min	3500
Αντίδραση	Διάταξη Arc Sec	≤ 20
Βάρος	χιλιόγραμμο	0.51
Ζωή του σχεδιασμού	Η ώρα	10000	15000	15000	15000

Βασικά χαρακτηριστικά των LSS - Σειράς Ι Μοντέλο 14 Αρμονικών Μηχανισμών
Προϊόν	Μονάδες εναρμονικών εργαλείων
Υλικό	Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρυμουλκούμενα και σφραγίδες, λιπαντικά
Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1
Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
Μέση ταχύτητα εισόδου	3500 στροφές/min
Μέγιστη ταχύτητα εισόδου	8500 στροφές/min
Σχεδιασμένη Ζωή	15000 ώρες
Σχήμα	14
Βάρος	0.51 κιλά
Εγγύηση	1 έτος

Εφαρμογές


Μηχανές CNC	Συστήματα ημιαγωγών	Βιομηχανικά ρομπότ
