Τόπος καταγωγής:
Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
LSS-17-XX-U-I
Ρομποτική Αρμονική κίνηση Κινητήρα Μείωση Γεράκι κυκλική σπλήνα
|
Γεννήτης κυμάτων είναι συνήθως ένα ελλειπτικό συναρμολογημένο ρουλεμάν που χωράει μέσα στην ελαστική γραμμή.προκαλώντας να εμπλακεί με τα δόντια του κυκλικού σπλιν σε δύο αντίθετες περιοχές. Φλεξπλέιν είναι ένα λεπτό, ευέλικτο, κυλινδρικό μηχάνημα με εξωτερικά δόντια. Στρογγυλή σπείρα Είναι ένα άκαμπτο δαχτυλίδι με εσωτερικά δόντια.Η αλληλεπίδραση μεταξύ των δοντιών του κυκλικού spline και του flexspline παράγει τη μείωση του κιβώματος. |
Λειτουργία
|
Προδιαγραφές
| Σχήμα | 17 | |||||
| Ποσοστό μείωσης | 50 | 80 | 100 | 120 | ||
| Ονομαστική ροπή στην είσοδο 2000r/min | Νμ | 16 | 22 | 24 | 24 | |
| kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
| Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή | Νμ | 34 | 43 | 54 | 54 | |
| kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
| Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου | Νμ | 26 | 27 | 39 | 39 | |
| kgfm | 2.6 | 2.7 | 4 | 4 | ||
| Επιτρεπόμενη μέγιστη στιγμιαία ροπή | Νμ | 70 | 87 | 108 | 86 | |
| kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
|
Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease) |
r/min | 7300 | ||||
|
Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease) |
r/min | 3500 | ||||
| Αντίδραση | Διάταξη Arc Sec | ≤ 20 | ||||
| Βάρος | χιλιόγραμμο | 0.67 | ||||
| Ζωή του σχεδιασμού | Η ώρα | 10000 | 15000 | 15000 | 15000 | |

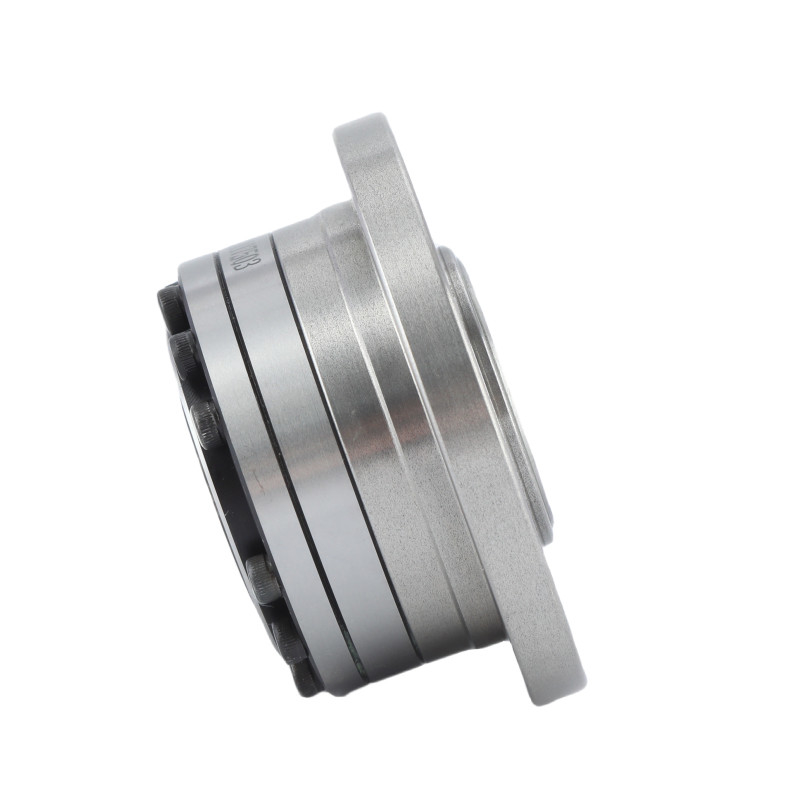

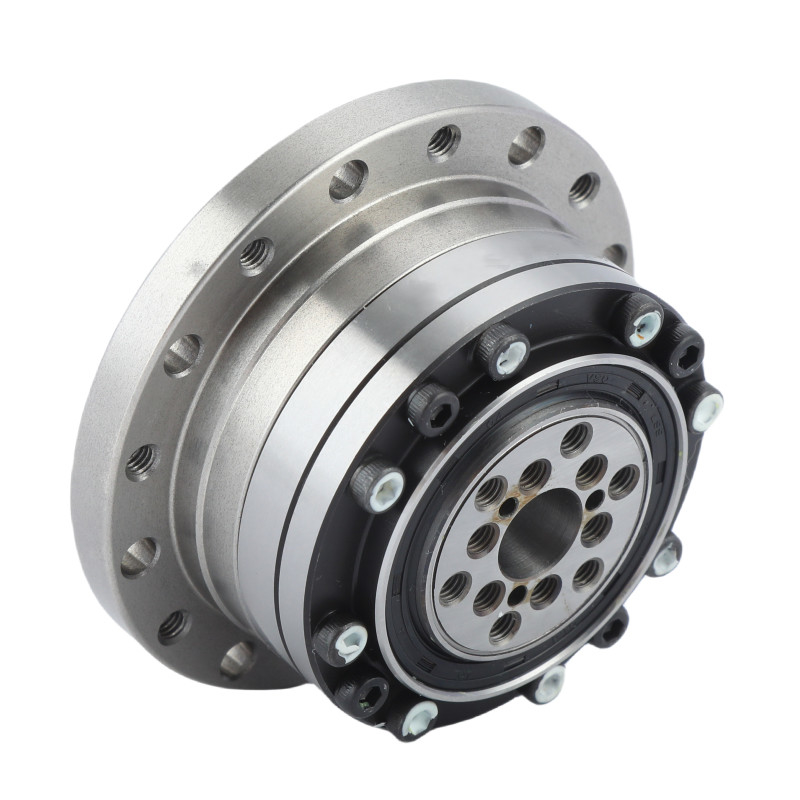

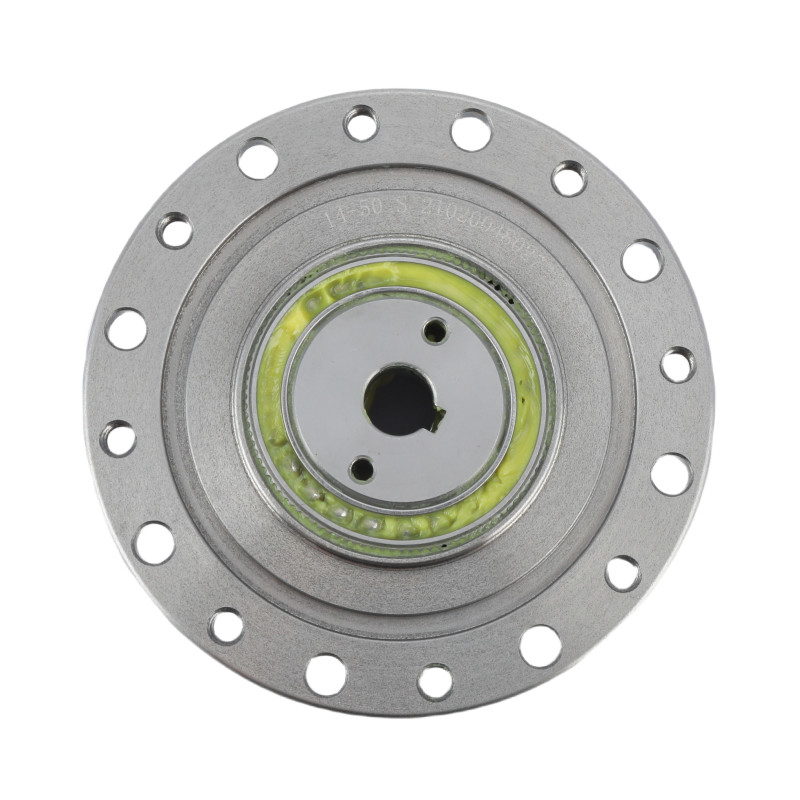

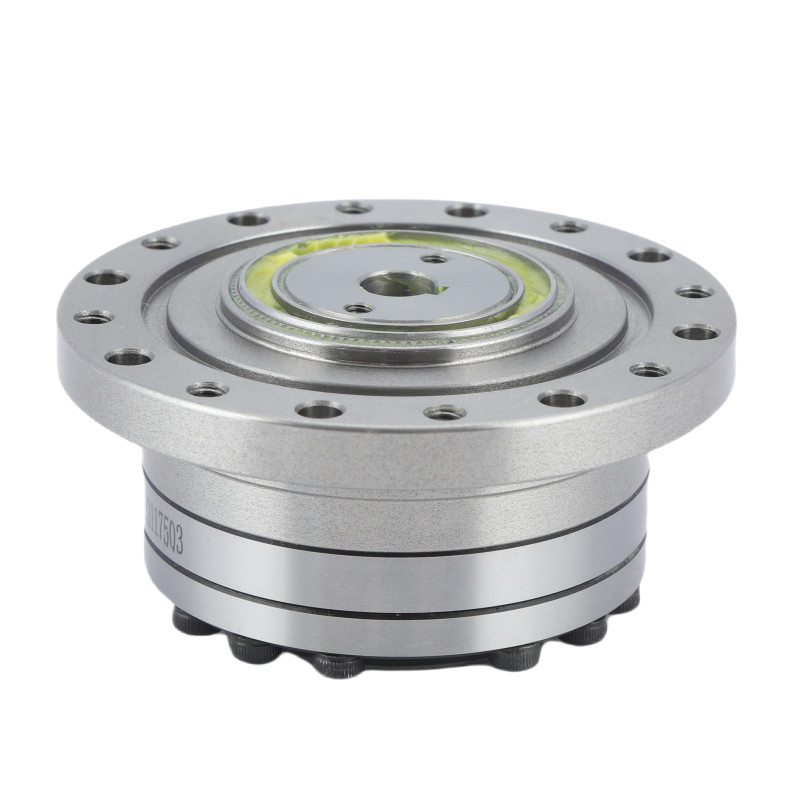

Λεπτομερείς εικόνες
| Βασικά χαρακτηριστικά των μονάδων LSS - σειράς I μοντέλο 17 αρμονικών μετατροπών | |||
| Προϊόν | Μείκτης κυμάτων τάσης μοντέλου 17 | ||
|
Υλικό
|
Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρουλεμάν και σφραγίδες, λιπαντικά | ||
|
Ποσοστό μείωσης
|
50:1, 80:1, 100:1, 120:1 | ||
|
Αντίδραση
|
Λιγότερο από 20 δευτερόλεπτα τόξου | ||
|
Μέση ταχύτητα εισόδου
|
3500 στροφές/min | ||
|
Μέγιστη ταχύτητα εισόδου
|
7300 στροφές/min | ||
|
Σχεδιασμένη Ζωή
|
15000 ώρες | ||
|
Σχήμα
|
17 | ||
|
Βάρος
|
0.67 κιλά | ||
| Εγγύηση | 1 έτος | ||
Εφαρμογές
|
|
|
|
| Βιομηχανικά ρομπότ | Ιατρικές συσκευές | Συστήματα κατασκευής | Συστήματα ημιαγωγών |
