Name: Υψηλής ακρίβειας μοντέλο 32 Τεταριστικό κιβώτιο κυμάτων έντασης Αρμονική μετάδοση
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-32-XX-U-I
Availability: InStock

Σπίτι > προϊόντα > Αρμονικό Drive >

Υψηλής ακρίβειας μοντέλο 32 Τεταριστικό κιβώτιο κυμάτων έντασης Αρμονική μετάδοση

Τεχνουργήματα για τα κύματα πίεσης τύπου 32

Τεχνουργήματα κυμάτων συμπίεσης

Η μεταφορά αρμονικής κίνησης κύματος συμπίεσης

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LSS-32-XX-U-I

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Σχήμα:

Προϊόν:

Μοντέλο 32 Συμφωνικές μονάδες μετατροπής

Συστατικά:

Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα

Ποσοστό μείωσης:

501 έως 120:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Ονομαστική ροπή στην είσοδο 2000r/min:

76 έως 137 Nm

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Σχεδιασμένη Ζωή:

15000 ώρες

Φόντα:

Υψηλές αναλογίες μείωσης, συμπαγές και ελαφρύ, υψηλή ακρίβεια και χαμηλή αντίδραση

Βάρος:

3,11 κιλά

Εφαρμογή:

Ρομποτική, Αεροδιαστημική, Μηχανές CNC

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Μοντέλο 32 Τεχνουργήματα κυμάτων τάσης υψηλής ακρίβειας αρμονική κίνηση

Μειωτικά κυμάτων συμπίεσης (αρμονικές μονάδες κίνησης)

είναι βασικά στοιχεία στα σύγχρονα μηχανικά συστήματα που απαιτούν υψηλή ακρίβεια, συμπαγές μέγεθος και υψηλή μετάδοση ροπής.που αξιοποιεί την παραμόρφωση του flexspline και την ακριβή εμπλοκή των δοντιών των κιβωτίων, τους καθιστά ιδανικούς για εφαρμογές στη ρομποτική, την αεροδιαστημική και διάφορους βιομηχανικούς τομείς.

Εφαρμογή

ΡομποτικήΧρησιμοποιείται σε ρομποτικά χέρια και αρθρώσεις για ακριβή έλεγχο της κίνησης.
ΑεροδιαστημικήΧρησιμοποιείται σε διάφορα συστήματα αεροσκαφών όπου οι περιορισμοί χώρου και βάρους είναι κρίσιμοι.
Βιομηχανικά μηχανήματαΧρησιμοποιείται σε μηχανές CNC, αυτοματοποιημένες γραμμές παραγωγής και σε άλλους εξοπλισμούς με ακριβή κίνηση.

Πίνακας παραμέτρων

Σχήμα		32
Ποσοστό μείωσης		50	80	100	120
Ονομαστική ροπή στην είσοδο 2000r/min	Νμ	76	118	137	137
Ονομαστική ροπή στην είσοδο 2000r/min	kgfm	7.8	12	14	14
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	Νμ	216	304	333	353
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	kgfm	22	31	34	36
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	Νμ	108	167	216	216
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	kgfm	11	17	22	22
Επιτρεπόμενη μέγιστη στιγμιαία ροπή	Νμ	382	568	647	686
Επιτρεπόμενη μέγιστη στιγμιαία ροπή	kgfm	39	58	66	70
Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	r/min	4800
Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	r/min	3500
Αντίδραση	Διάταξη Arc Sec	≤ 20
Βάρος	χιλιόγραμμο	3.11
Ζωή του σχεδιασμού	Η ώρα	10000	15000	15000	1500

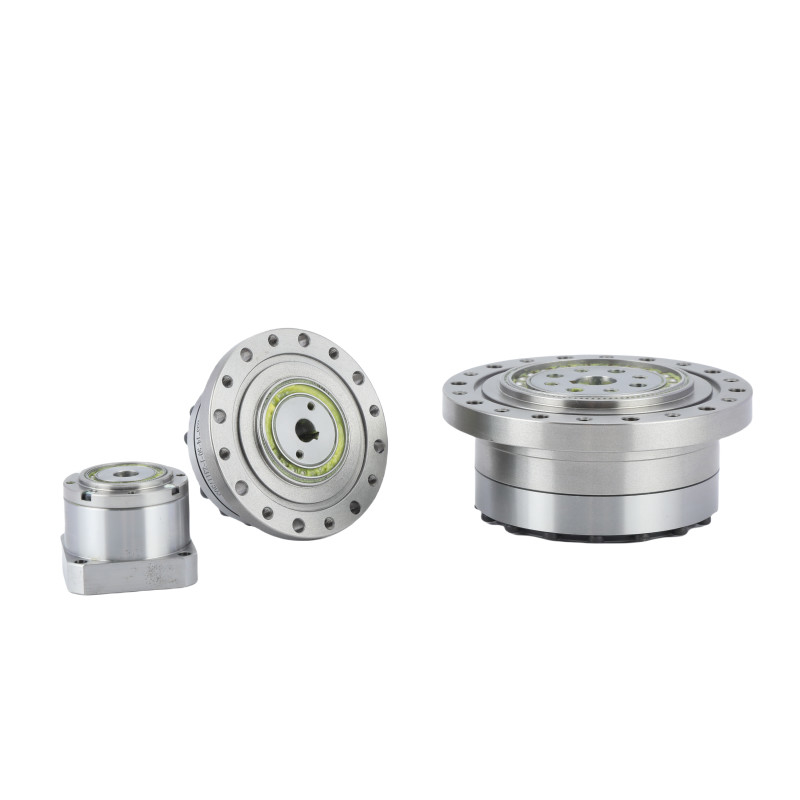

Υψηλής ακρίβειας μοντέλο 32 Τεταριστικό κιβώτιο κυμάτων έντασης Αρμονική μετάδοση 1

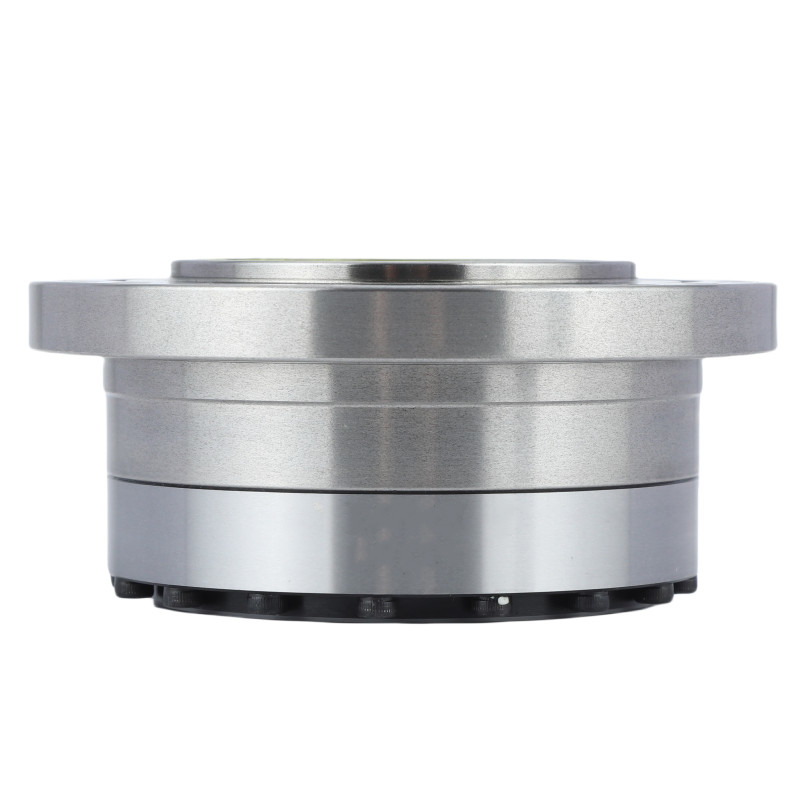

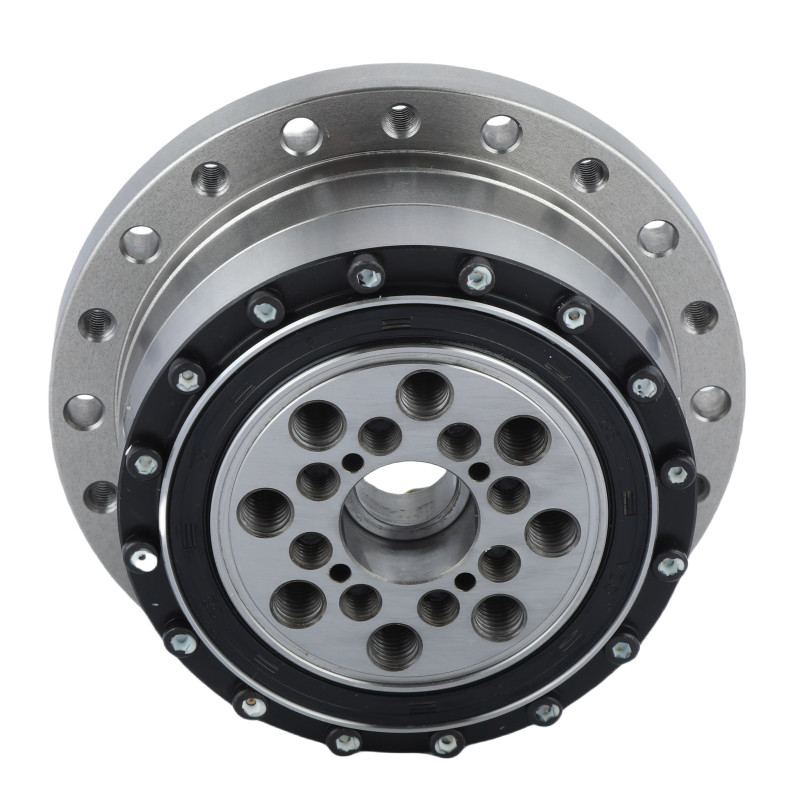

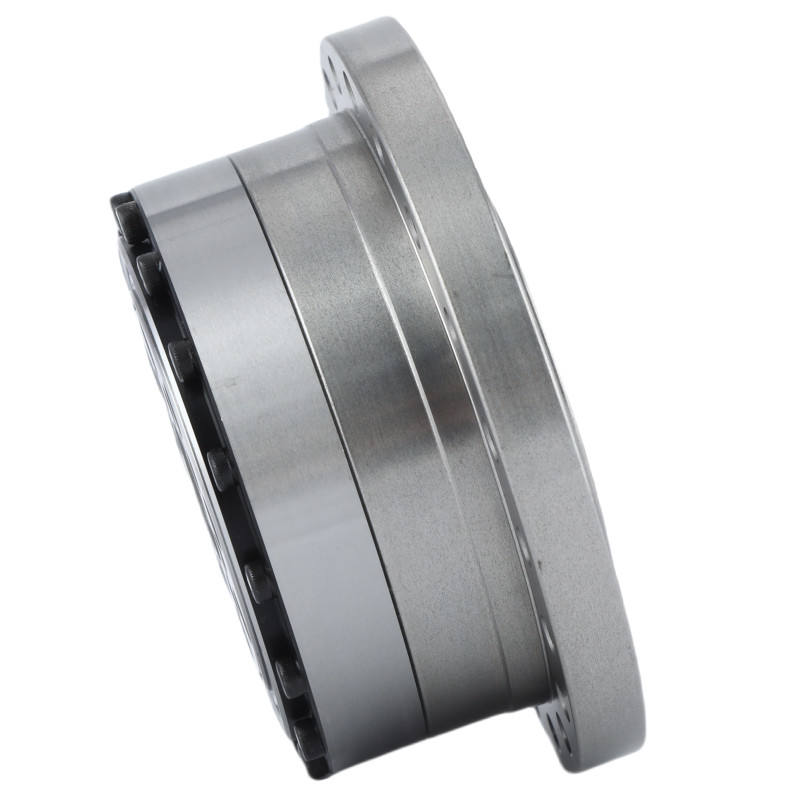

Λεπτομερείς εικόνες

	Βασικά χαρακτηριστικά του LSS - I μοντέλου 32 μονάδων αρμονικών μετατροπών
	Προϊόν	Τεχνική οδήγηση
	Υλικό	Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρυμουλκούμενα και σφραγίδες, λιπαντικά
	Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1
	Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
	Μέση ταχύτητα εισόδου	3500 στροφές/min
	Μέγιστη ταχύτητα εισόδου	4800 στροφές/min
	Σχεδιασμένη Ζωή	15000 ώρες
	Σχήμα	32
	Βάρος	3.11 κιλά
	Εγγύηση	1 έτος
