Τόπος καταγωγής:
Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
LSS-40-XX-U-I
|

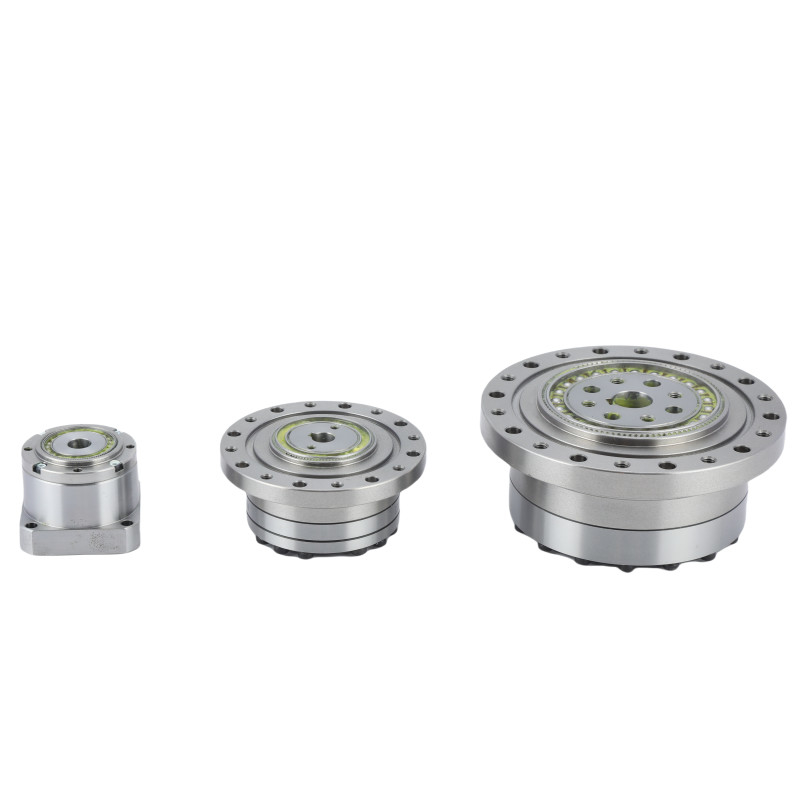

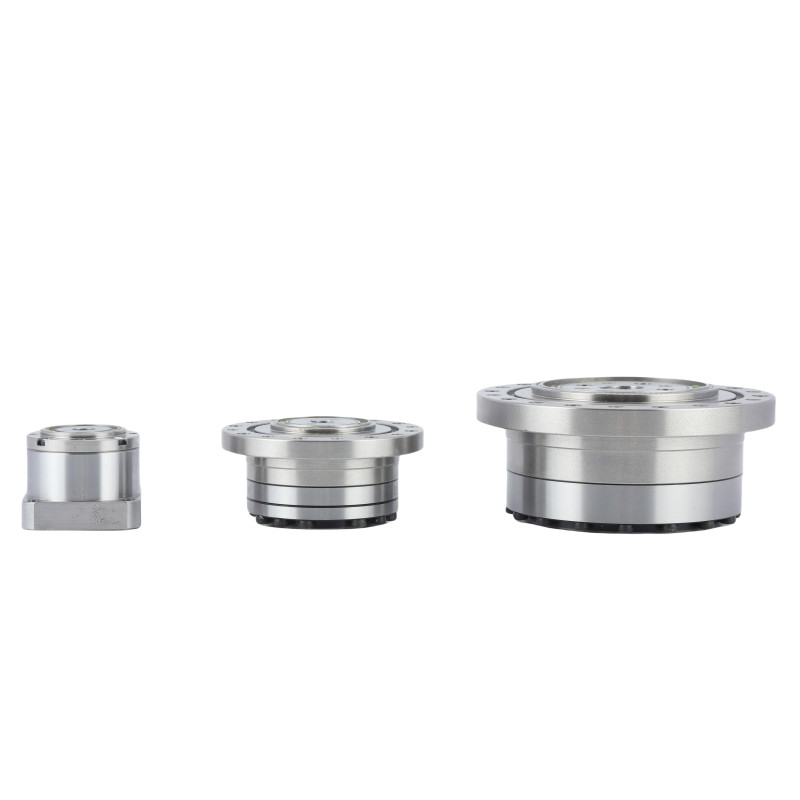

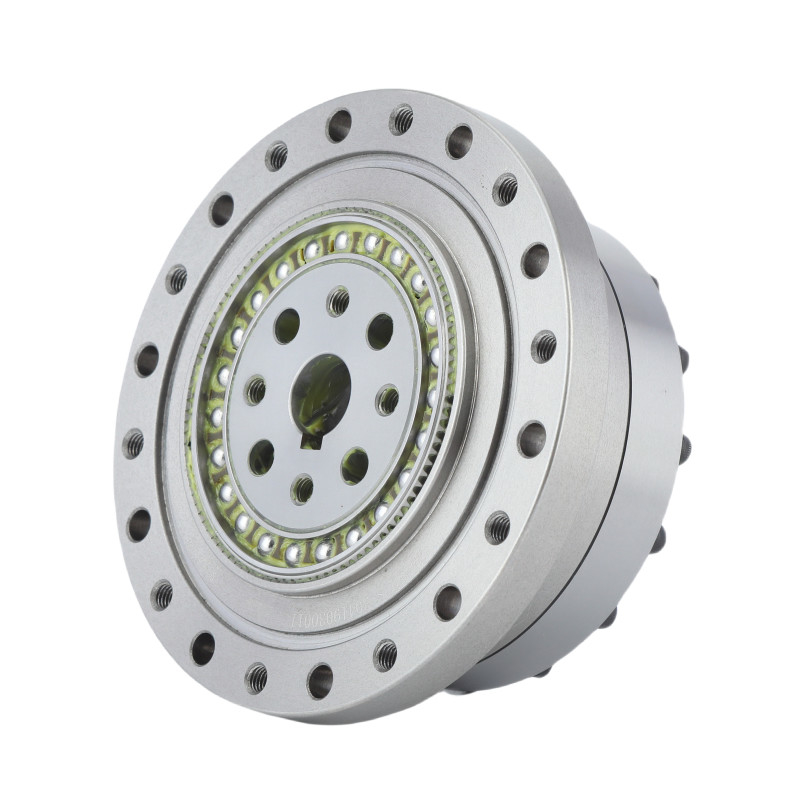

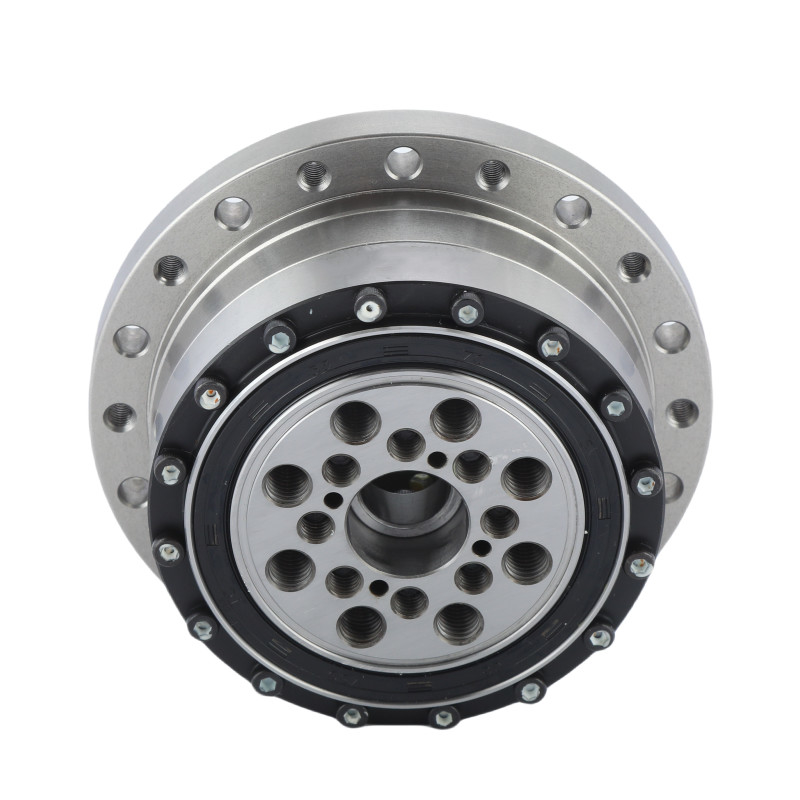

Μειωτικά κυμάτων συμπίεσης (αρμονικές μονάδες κίνησης) είναι βασικά στοιχεία στα σύγχρονα μηχανικά συστήματα που απαιτούν υψηλή ακρίβεια, συμπαγές μέγεθος και υψηλή μετάδοση ροπής.που αξιοποιεί την παραμόρφωση του flexspline και την ακριβή εμπλοκή των δοντιών των κιβωτίων, τους καθιστά ιδανικούς για εφαρμογές στη ρομποτική, την αεροδιαστημική και διάφορους βιομηχανικούς τομείς. |
ΕφαρμογήΡομποτικήχρησιμοποιούνται συνήθως στις αρθρώσεις των ρομποτικών χεριών και ποδιών, όπου απαιτείται ακριβής έλεγχος και υψηλή ροπή για ομαλές και ακριβείς κινήσεις. |
| Σχήμα | 40 | |||||
| Ποσοστό μείωσης | 50 | 80 | 100 | 120 | ||
| Ονομαστική ροπή στην είσοδο 2000r/min | Νμ | 137 | 206 | 265 | 294 | |
| kgfm | 14 | 21 | 27 | 30 | ||
| Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή | Νμ | 402 | 519 | 568 | 617 | |
| kgfm | 41 | 53 | 58 | 63 | ||
| Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου | Νμ | 196 | 284 | 372 | 451 | |
| kgfm | 20 | 29 | 38 | 46 | ||
| Επιτρεπόμενη μέγιστη στιγμιαία ροπή | Νμ | 686 | 980 | 1080 | 1180 | |
| kgfm | 70 | 100 | 110 | 120 | ||
| Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease) |
r/min | 4000 | ||||
| Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease) |
r/min | 3000 | ||||
| Αντίδραση | Διάταξη Arc Sec | ≤ 20 | ||||
| Βάρος | χιλιόγραμμο | 4.6 | ||||
| Ζωή του σχεδιασμού | Η ώρα | 10000 | 15000 | 15000 | 15000 | |
|
Βασικά χαρακτηριστικά του LSS - I μοντέλου 40 ορμονικών μονάδων μετατροπής | |||
| Προϊόν | Μοντέλο 40 Αρμονική κίνηση | |||
|
Συστατικά
|
Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα | |||
|
Ποσοστό μείωσης
|
50:1, 80:1, 100:1, 120:1 | |||
|
Αντίδραση
|
Λιγότερο από 20 δευτερόλεπτα τόξου | |||
|
Μέση ταχύτητα εισόδου
|
3000 στροφές/λεπτο | |||
|
Μέγιστη ταχύτητα εισόδου
|
4000 στροφές/min | |||
|
Σχεδιασμένη Ζωή
|
15000 ώρες | |||
|
Σχήμα
|
40 | |||
|
Βάρος
|
40,6 kg | |||
| Εγγύηση | 1 έτος | |||
