Τόπος καταγωγής:
Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
LSS-17-XX-U-II
|
Εφαρμογή Ρομποτική
Αεροδιαστημική
|
| Σχήμα | 17 | |||||
| Ποσοστό μείωσης | 50 | 80 | 100 | 120 | ||
| Ονομαστική ροπή στην είσοδο 2000r/min | Νμ | 16 | 22 | 24 | 24 | |
| kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
| Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή | Νμ | 34 | 43 | 54 | 54 | |
| kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
| Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου | Νμ | 26 | 27 | 39 | 39 | |
| kgfm | 2.6 | 2.7 | 4 | 4 | ||
| Επιτρεπόμενη μέγιστη στιγμιαία ροπή | Νμ | 70 | 87 | 108 | 86 | |
| kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
|
Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease) |
r/min | 7300 | ||||
|
Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease) |
r/min | 3500 | ||||
| Αντίδραση | Διάταξη Arc Sec | ≤ 20 | ||||
| Βάρος | χιλιόγραμμο | 0.67 | ||||
| Ζωή του σχεδιασμού | Η ώρα | 10000 | 15000 | 15000 | 15000 | |
|

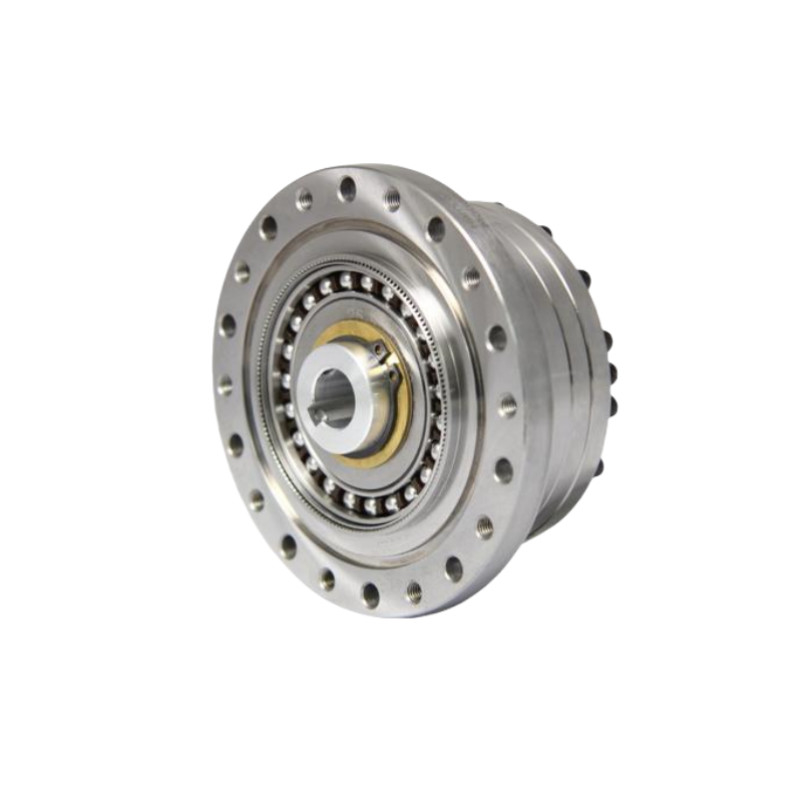

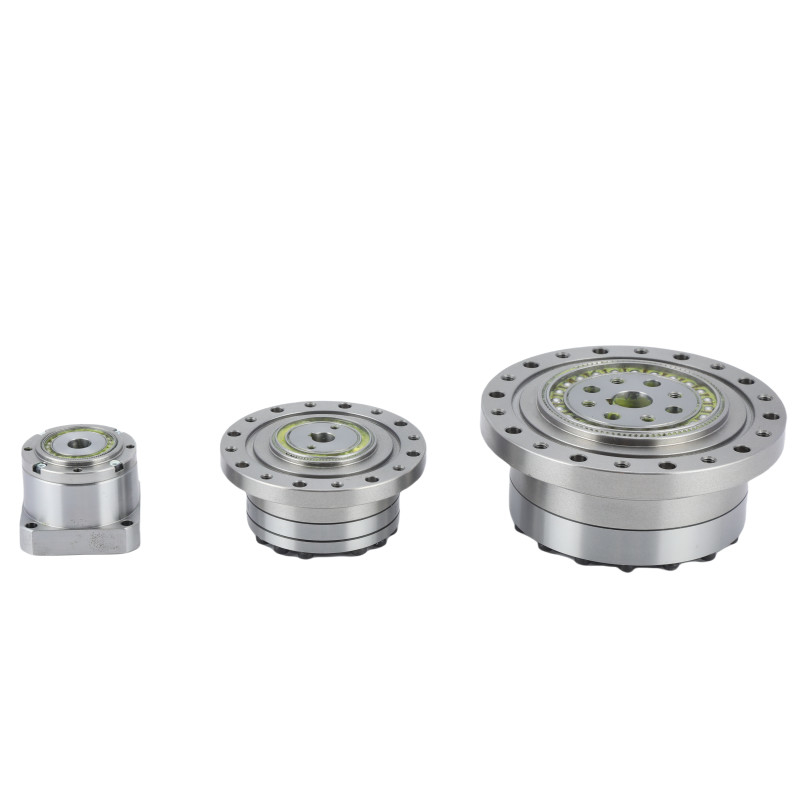

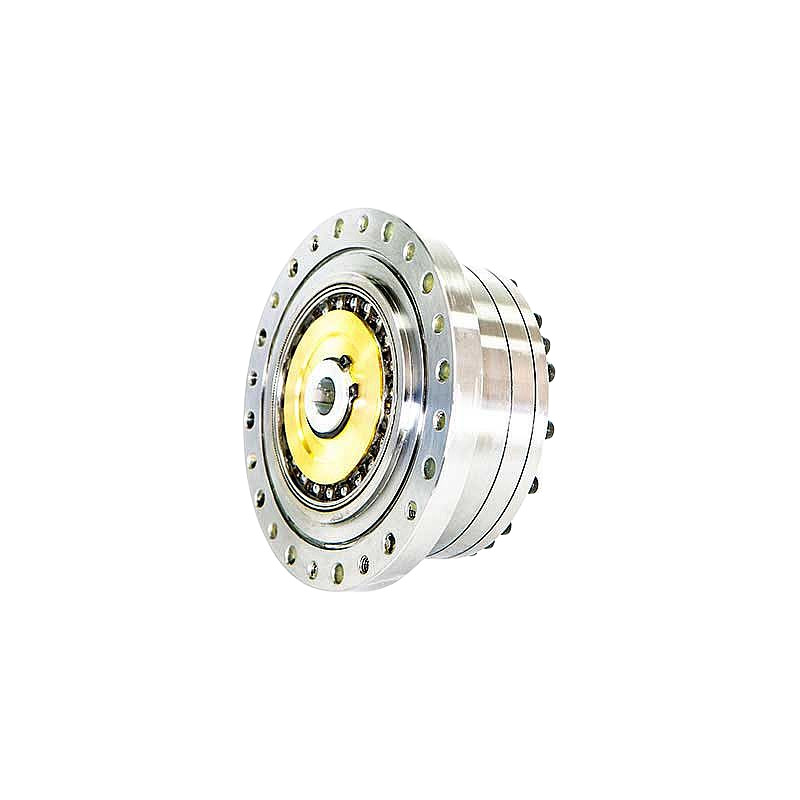

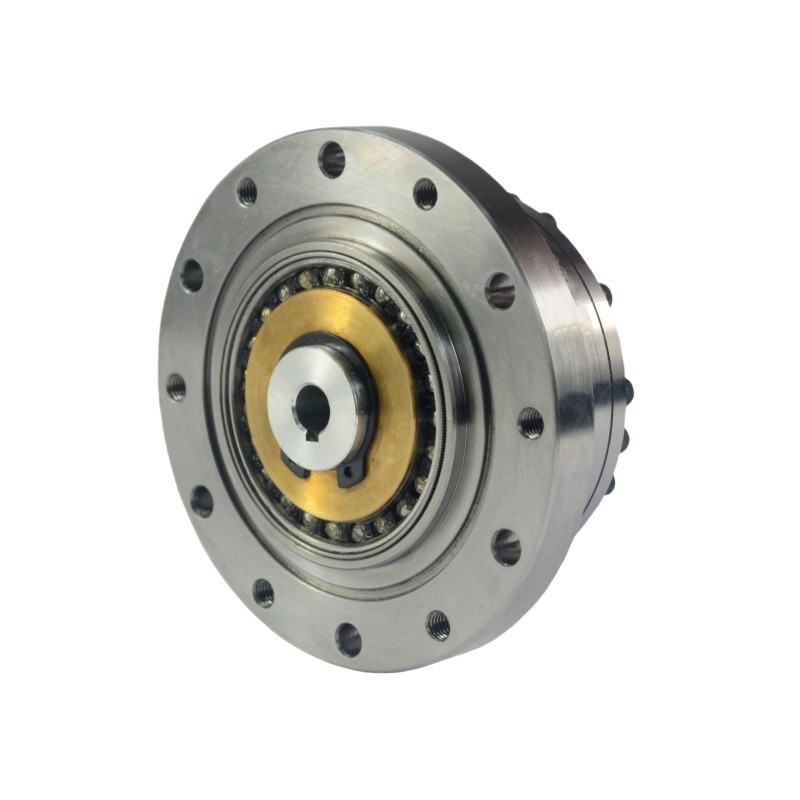

Βασικά χαρακτηριστικά των μονάδων εναρμονικού κιβωτίου LSS - II μοντέλου 17 | |||
| Προϊόν | Μοντέλο 17 Αρμονική κίνηση | |||
|
Συστατικά
|
Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα | |||
|
Ποσοστό μείωσης
|
50:1, 80:1, 100:1, 120:1 | |||
|
Αντίδραση
|
Λιγότερο από 20 δευτερόλεπτα τόξου | |||
|
Μέση ταχύτητα εισόδου
|
7300 στροφές/min | |||
|
Μέγιστη ταχύτητα εισόδου
|
3500 στροφές/min | |||
|
Σχεδιασμένη Ζωή
|
15000 ώρες | |||
|
Σχήμα
|
17 | |||
|
Βάρος
|
0.67 κιλά | |||
| Εγγύηση | 1 έτος | |||
