Name: Συμπληκτικός πλανητικός ελαττωτής κιβώτιο ταχυτήτων για τη βιομηχανία λέιζερ
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Πλανητικά κιβώτια ταχυτήτων της σειράς ND με ράκα
Availability: InStock

Σπίτι > προϊόντα > Πλανητικός μειωτής >

Συμπληκτικός πλανητικός ελαττωτής κιβώτιο ταχυτήτων για τη βιομηχανία λέιζερ

Συμπίεστος πλανητικός μειωτής ταχυτήτων

Μειωτής τροχιάς πλανητικού άξονα κίνησης

Συγκριτικό κιβώτιο ταχυτήτων άξονα κίνησης

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Πλανητικά κιβώτια ταχυτήτων της σειράς ND με ράκα

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Πλανητικά κιβώτια ταχυτήτων της σειράς ND με ράκα

Σχήμα:

Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα που χρησιμοποιούνται για την κατασκευή οχημά

Ποσοστό:

4 έως 100

Τμήμα:

Μονόκλινο, Διπλό

Αποτελεσματικότητα:

≥97%

διάρκεια ζωής:

20000 ώρες

συνεχής λειτουργία:

10000 ώρες

Αντίδραση:

P0, P1, P2

Τάξη προστασίας:

Διάκριση IP65

Θερμοκρασία λειτουργίας:

-30 °C-90 °C

Εφαρμογή:

Βιομηχανικά μηχανήματα, ρομποτική, αυτοκινητοβιομηχανία, αεροδιαστημική βιομηχανία

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Βίντεο

Ενσωματωμένος πλανητικός μειωτής πλανητικής σειράς πλανητικού πλανητικού μειωτή

Βρείτε την καλύτερη τιμή

Βίντεο

ODM ISO9001 Παγκόσμιος μειωτής κιβωτίου ταχυτήτων IP65 Αδιάβροχος

Βρείτε την καλύτερη τιμή

Βίντεο

Ακριβής διπλή δεξιά γωνία κούφιο άξονα κιβώτιο ταχυτήτων μεταφοράς ισχύος ODM

Βρείτε την καλύτερη τιμή

Βίντεο

Δυναμική μετάδοση δεξιά γωνία κιβώτιο ταχυτήτων κούφιο άξονα κίνηση προσαρμοσμένη

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Αρχή λειτουργίας

Το πλανητικό σύστημα τροχιάς λειτουργεί με τη διανομή της ισχύος εισόδου μεταξύ του ηλιακού τροχιάς, του πλανητικού τροχιάς και του δακτυλικού τροχιάς.

Το ηλιακό μηχάνημα λαμβάνει την ισχύ εισόδου και την μεταδίδει στα μηχάνημα του πλανήτη.
Οι τροχοί των πλανητών περιστρέφονται γύρω από τους άξονές τους και επίσης περιστρέφονται γύρω από τον ήλιο.
Οι τροχοί του πλανήτη κρατούνται στη θέση τους από το φορέα, ο οποίος περιστρέφεται και παρέχει την έξοδο.
Το δακτυλικό μηχάνημα παραμένει σταθερό ή περιστρέφεται, ανάλογα με το σχέδιο και την εφαρμογή, και συνδέεται με το μηχάνημα πλανήτη για να διατηρήσει την ευθυγράμμιση και τις κατάλληλες αναλογίες ταχυτήτων.

Προδιαγραφές		Αριθμός τμήματος	Ποσοστό	ND047	Δελτίο ΕΚΑΧ αριθ.	ND064	Δελτίο ΕΚΑΧ αριθ.	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Ονομαστική ροπή εξόδου	Νμ	μοναχικό	4	22	45	45	110	130	280	560	1100	2200	3600
			5	25	55	55	145	160	340	610	1300	2200	3300
			7	20	48	48	125	130	300	560	1200	2000	2900
			8	Επικεφαλής	Επικεφαλής	Επικεφαλής	95	100	250	550	1100	1700	2850
			10	15	40	40	95	100	220	460	950	1400	1900
		διπλή	16	22	45	45	110	130	280	560	1100	2200	3600
			20	22	45	45	110	130	280	560	1100	2000	3600
			25	25	60	60	145	160	350	610	1300	2200	3300
			30	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	3100
			35	20	50	50	125	140	310	560	1200	1200	3000
			40	18	50	50	110	120	280	560	1200	1800	Επικεφαλής
			50	18	55	55	145	160	340	610	1300	2000	3300
			60	Επικεφαλής	Επικεφαλής	48	125	120	300	560	1200	1800	2900
			70	18	Επικεφαλής	48	125	120	300	560	1100	1800	2900
			80	Επικεφαλής	Επικεφαλής	Επικεφαλής	95	100	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής
			90	Επικεφαλής	Επικεφαλής	40	95	100	250	460	950	1500	2200
			100	15	Επικεφαλής	40	95	100	220	460	950	1400	1900
Ινηρία περιστροφής	Kg.cm3	μοναχικό	4	0.03	0.14	0.14	0.14	0.51	2.87	7.54	25.03	54.37	283.94
			5	0.03	0.13	0.13	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			7	0.03	0.13	0.13	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	0.45	2.62	7.14	22.48	50.84	245.35
			10	0.03	0.13	0.13	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		διπλή	16	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			20	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			25	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			30	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	54.37
			35	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			40	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	Επικεφαλής
			50	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	54.37
			60	Επικεφαλής	Επικεφαλής	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			70	0.03	Επικεφαλής	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			80	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	0.13	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής
			90	Επικεφαλής	Επικεφαλής	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			100	0.03	Επικεφαλής	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56

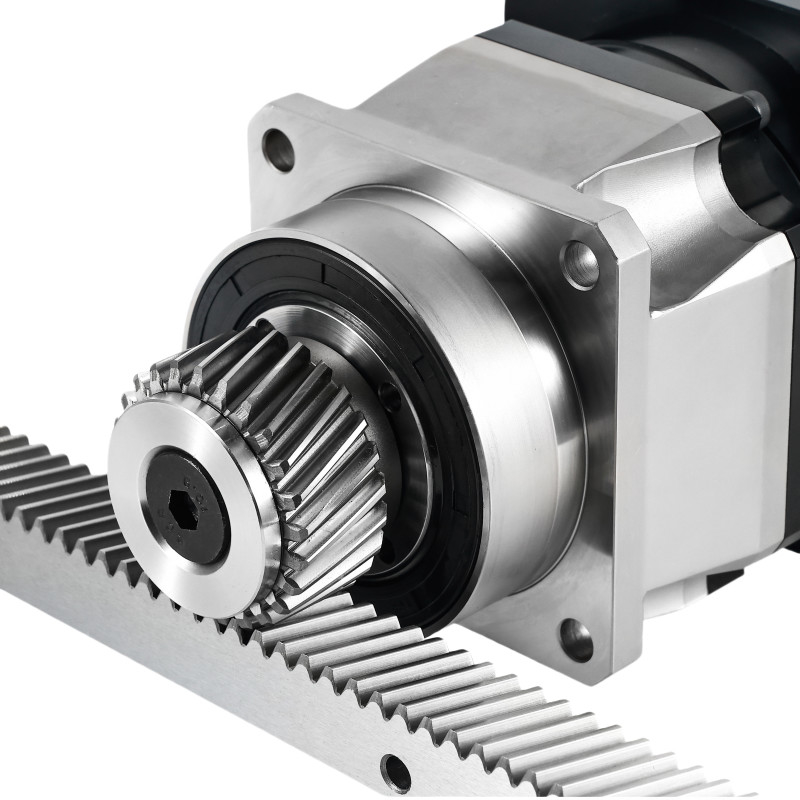

Συμπληκτικός πλανητικός ελαττωτής κιβώτιο ταχυτήτων για τη βιομηχανία λέιζερ 2

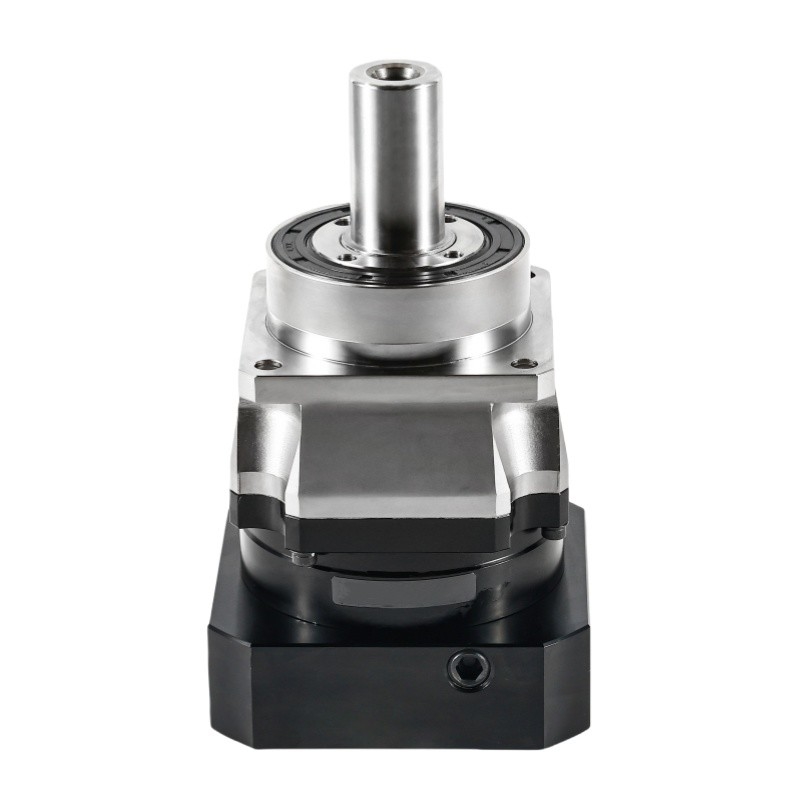

Συμπληκτικός πλανητικός ελαττωτής κιβώτιο ταχυτήτων για τη βιομηχανία λέιζερ 4

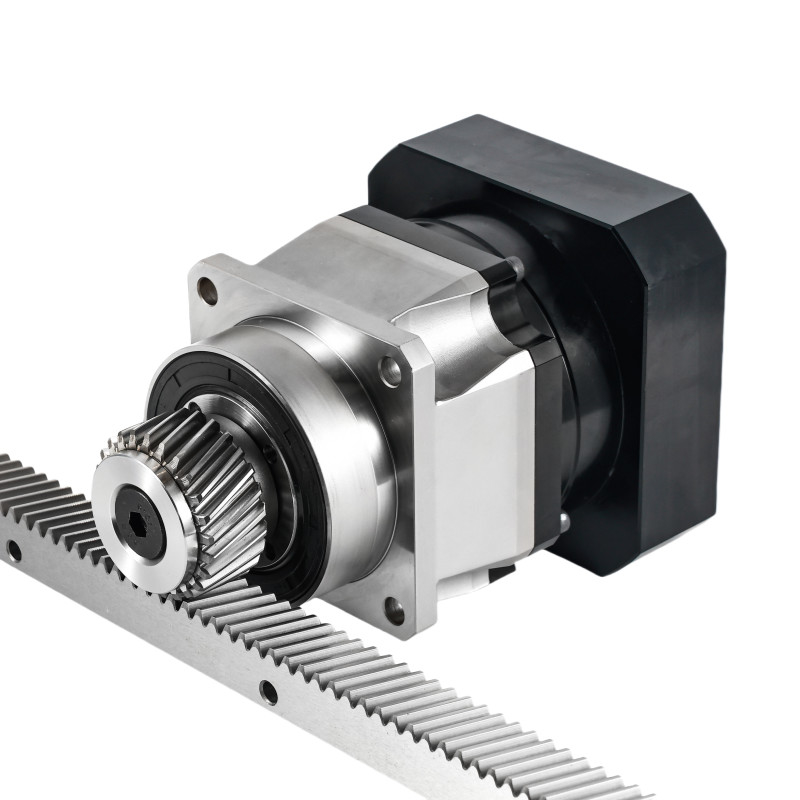

Συμπληκτικός πλανητικός ελαττωτής κιβώτιο ταχυτήτων για τη βιομηχανία λέιζερ 6

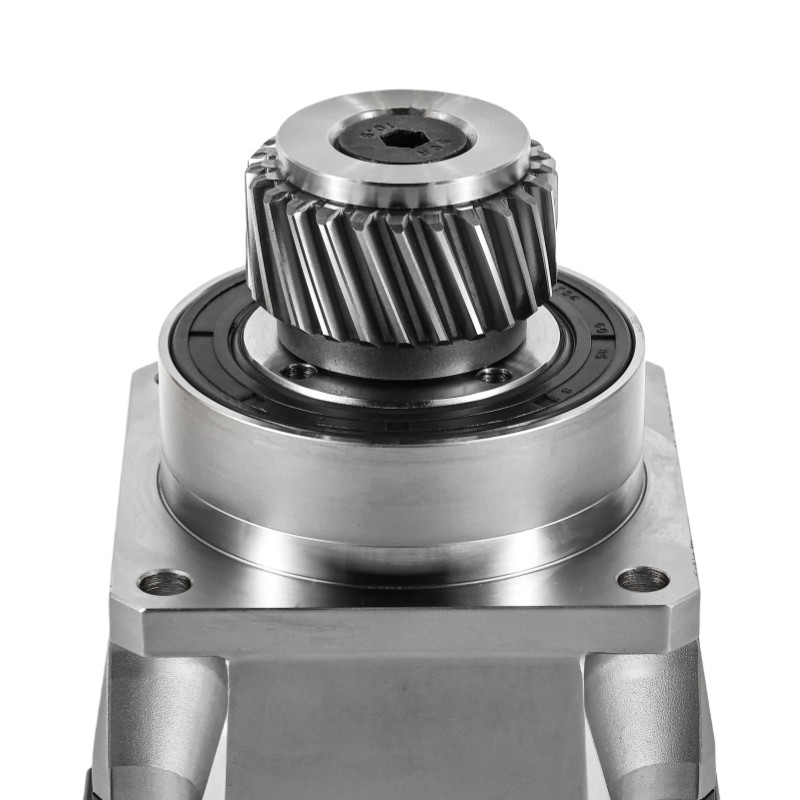

Συμπληκτικός πλανητικός ελαττωτής κιβώτιο ταχυτήτων για τη βιομηχανία λέιζερ 8

Συμπληκτικός πλανητικός ελαττωτής κιβώτιο ταχυτήτων για τη βιομηχανία λέιζερ 10

Συμπληκτικός πλανητικός ελαττωτής κιβώτιο ταχυτήτων για τη βιομηχανία λέιζερ 12

Πίνακας παραμέτρων		Αριθμός τμήματος	Ποσοστό	ND047	Δελτίο ΕΚΑΧ αριθ.	ND064	Δελτίο ΕΚΑΧ αριθ.	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Μέγιστη ροπή επιτάχυνσης	Νμ	1,2	10,8 φορές τη ονομαστική ροπή εξόδου
Στροφή διακοπής έκτακτης ανάγκης	Νμ	1,2	3 φορές τη ονομαστική ροπή εξόδου
Ονομαστική ταχύτητα εισόδου	rmp	1	4 ~ 10	5000	5000	5000	4000	4000	4000	3000	3000	2200	2000
Ονομαστική ταχύτητα εισόδου	rmp	2	16~100	5000	5000	5000	4000	4000	4000	3000	3000	3000	2200
Μέγιστη ταχύτητα εισόδου	rmp	1	4 ~ 10	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Μέγιστη ταχύτητα εισόδου	rmp	2	16~100	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Υπερκριτική αντίδραση.	arcmin	1	4 ~ 10	Επικεφαλής	Επικεφαλής	Επικεφαλής	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Υπερκριτική αντίδραση.	arcmin	2	16~100	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Ακριβής αντίδραση	arcmin	1	4 ~ 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Ακριβής αντίδραση	arcmin	2	16~100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Τυπική αντίδραση	arcmin	1	4 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Τυπική αντίδραση	arcmin	2	16~100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Οριακή ακαμψία	Nm/arcmin	1,2	4~100	7	10	13	23	31	95	183	529	1030	1421
Μέγιστη ακτινική δύναμη	N	1,2	4~100	1040	1700	2300	3800	4100	9400	15000	25600	42000	58000
Μέγιστη αξιωτική δύναμη	N	1,2	4~100	690	850	1055	1900	2980	5600	9300	19000	33400	59000
Συναρμολόγηση	Νμ	1,2	4~100	55	65	94	106	198	482	1090	4030	6100	8500
Ζωή υπηρεσίας	χρ	1,2	16~100	20000hr ((συνεχής λειτουργία 10000hr)
Αποτελεσματικότητα	%	1	4 ~ 10	≥97%
Αποτελεσματικότητα	%	2	16~100	≥ 94%
Βάρος	χιλιόγραμμο	1	4 ~ 10	0.7	1.2	1.2	1.2	3.0	5.6	11.9	31.6	56.1	99.6
Βάρος	χιλιόγραμμο	2	16~100	1.0	1.6	1.6	1.6	3.7	7.3	15.9	36.9	70.0	124.5
Θερμοκρασία λειτουργίας	°C	1,2	4~100	-30 °C-90 °C
Λιπαντική		1,2	4~100	Συνθετικό λίπος
Τάξη προστασίας		1,2	4~100	IP65
Θέση τοποθέτησης		1,2	4~100	Οποιαδήποτε κατεύθυνση
Επίπεδο θορύβου (N1=3000 στροφές ανά λεπτό, χωρίς φορτίο)	dB (A)	1	4~100	≤ 56	≤ 58	≤ 58	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 73
Επίπεδο θορύβου (N1=3000 στροφές ανά λεπτό, χωρίς φορτίο)	dB (A)	2	16~100	≤ 56	≤ 58	≤ 58	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 73
