Name: Γεννήτης κυμάτων έντασης Αρμονική κίνηση Μειωτής κιβώτιο ταχυτήτων 8500r/min
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-III
Availability: InStock

Σπίτι > προϊόντα > Αρμονικό Drive >

Γεννήτης κυμάτων έντασης Αρμονική κίνηση Μειωτής κιβώτιο ταχυτήτων 8500r/min

8500r/Min ορμονική κίνηση γεννήτριας κυμάτων

γεννήτρια κυμάτων

αρμονική κίνηση κιβώτιο ταχυτήτων

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LHT-14-XX-U-III

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Μειωτής αρμονικών του μοντέλου 14

Συστατικά:

Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα

Ποσοστό μείωσης:

50:1, 80:1, 100:1, 120:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέγιστη ταχύτητα εισόδου:

8500 R/min

Σχεδιασμένη Ζωή:

15000 ώρες

Βάρος:

00,7 κιλά

Εφαρμογή:

Ρομποτική, Αεροδιαστημική, Ιατρικός εξοπλισμός

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Γεννήτρια κύματος έντασης Αρμονική κίνηση Μειωτής κιβώτιο ταχυτήτων

Γεννήτης κυμάτων έντασης Αρμονική κίνηση Μειωτής κιβώτιο ταχυτήτων 8500r/min 0

Αρμονική κίνηση

αποτελείται από τρία κύρια εξαρτήματα: μια γεννήτρια κυμάτων, ένα flexspline και ένα κυκλικό spline.

Χαρακτηριστικά

Υψηλή ακρίβειαΟ σχεδιασμός μειώνει εγγενώς την αντίδραση, επιτρέποντας πολύ ακριβή έλεγχο κίνησης.
Μικρό μέγεθοςΠαρέχει υψηλές αναλογίες μείωσης σε ένα σχετικά μικρό και ελαφρύ πακέτο.
Υψηλή χωρητικότητα ροπήςΜπορεί να χειριστεί σημαντικά φορτία λόγω της κατανομής της δύναμης σε πολλά δόντια.

Πίνακας ονομαστικών παραμέτρων

Σχήμα		14
Ποσοστό μείωσης		50	80	100	120
Ονομαστική ροπή στην είσοδο 2000r/min	Νμ	5.4	7.8	7.8	7.8
Ονομαστική ροπή στην είσοδο 2000r/min	kgfm	0.55	0.8	0.8	0.8
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	Νμ	18	23	28	28
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	kgfm	1.8	2.4	2.9	2.9
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	Νμ	6.9	11	11	11
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	kgfm	0.7	1.1	1.1	1.1
Επιτρεπόμενη μέγιστη στιγμιαία ροπή	Νμ	35	47	54	54
Επιτρεπόμενη μέγιστη στιγμιαία ροπή	kgfm	3.6	4.8	5.5	5.5
Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	r/min	8500
Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	r/min	3500
Αντίδραση	Διάταξη Arc Sec	≤ 20
Βάρος	χιλιόγραμμο	0.7
Ζωή του σχεδιασμού	Η ώρα	10000	15000	15000	15000

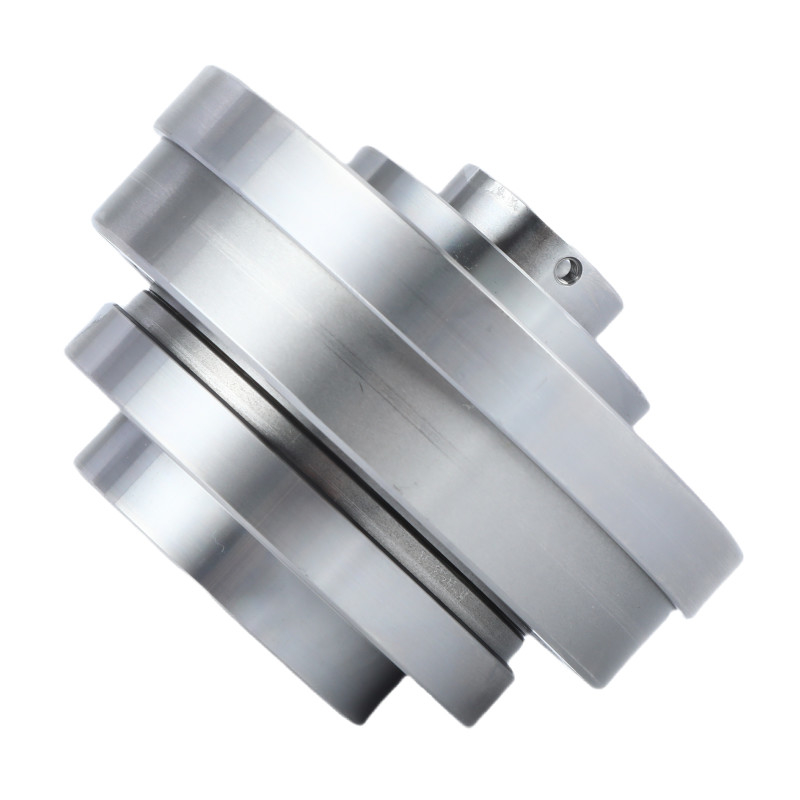

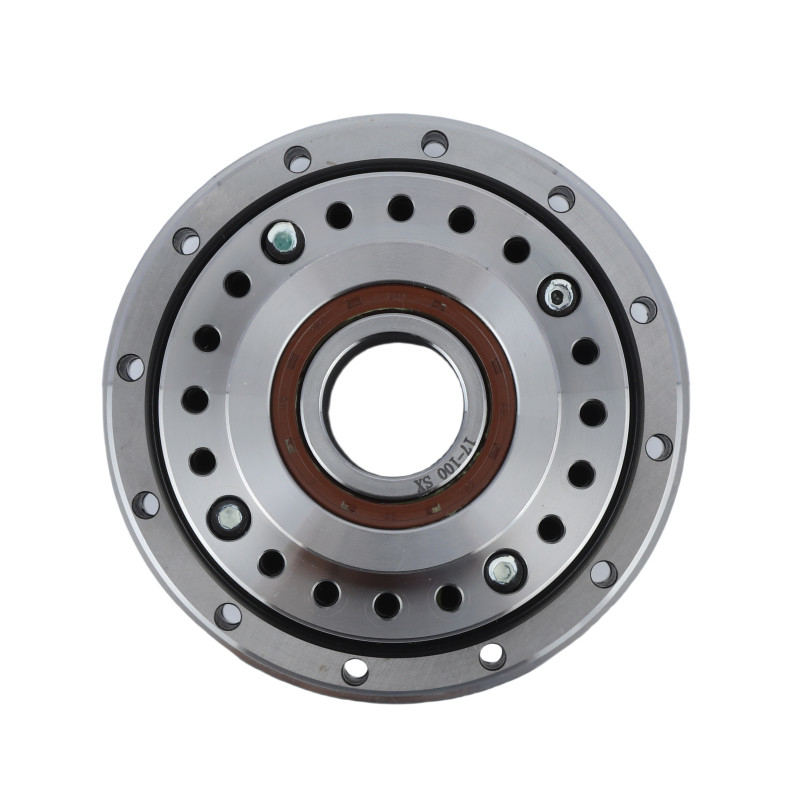

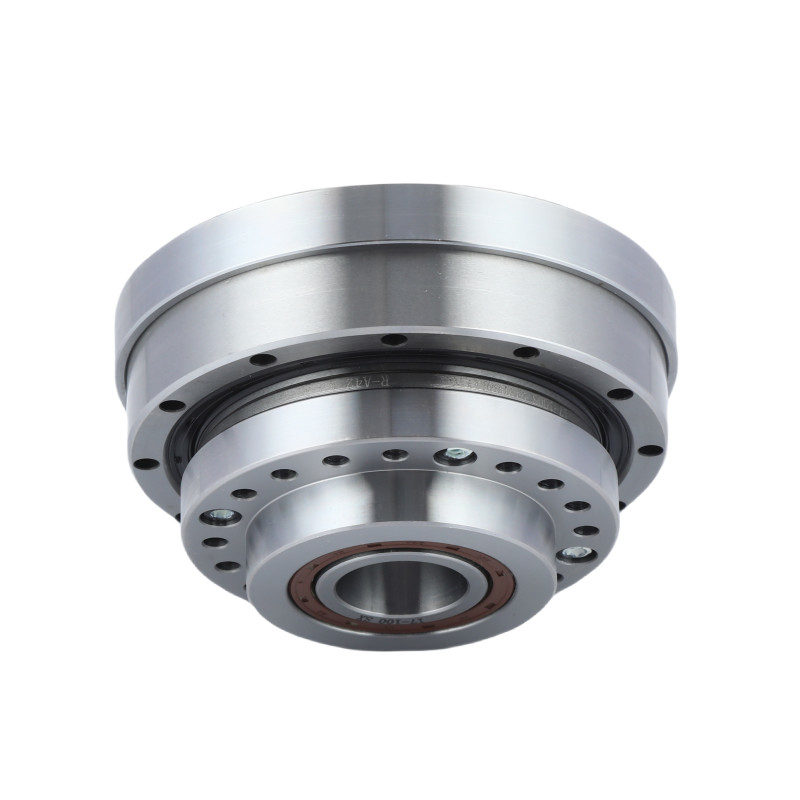

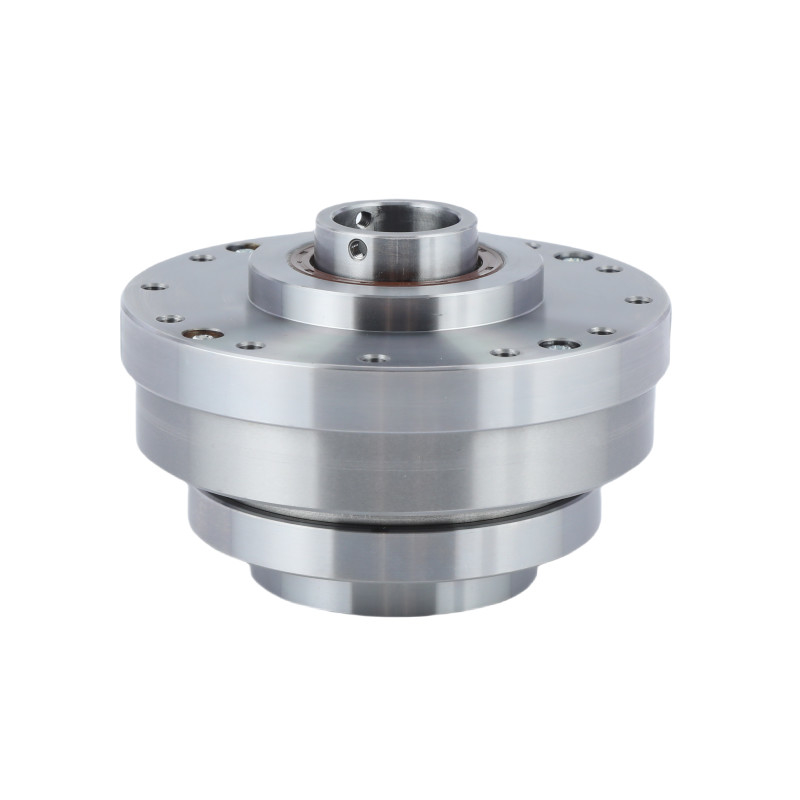

Λεπτομερείς εικόνες

	Βασικά χαρακτηριστικά των μονάδων αρμονικών εργαλείων LHT - III μοντέλου 14
	Προϊόν	Μοντέλο 14 Αρμονική κίνηση
	Συστατικά	Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα
	Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1
	Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
	Μέση ταχύτητα εισόδου	8500 στροφές/min
	Μέγιστη ταχύτητα εισόδου	3500 στροφές/min
	Σχεδιασμένη Ζωή	15000 ώρες
	Σχήμα	14
	Βάρος	00,7 kg
	Εγγύηση	1 έτος

Εφαρμογή


Βιομηχανικά ρομπότ	Μηχανές CNC	Αεροδιαστημική
