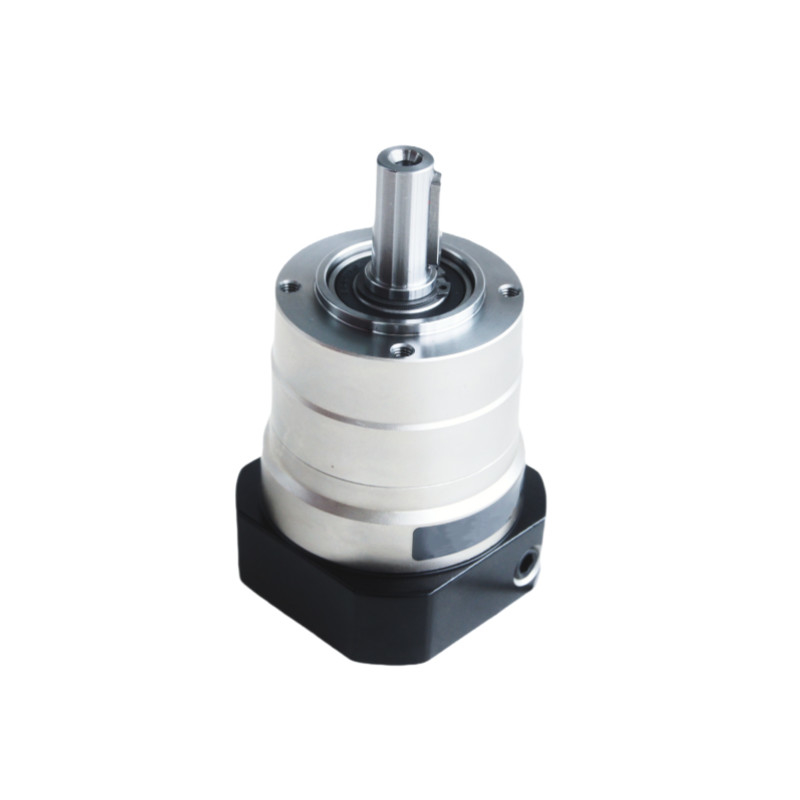

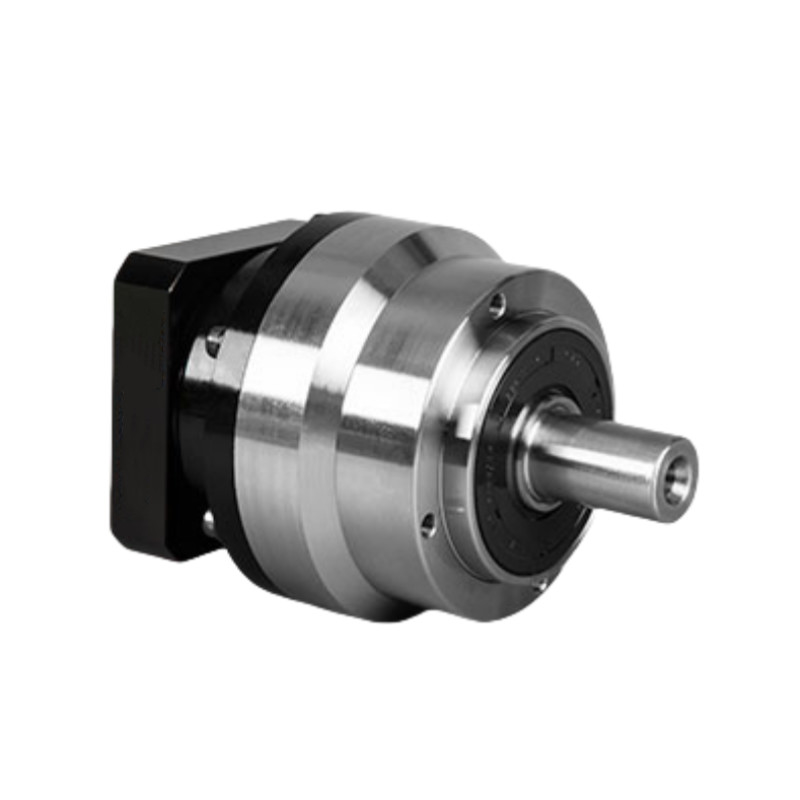

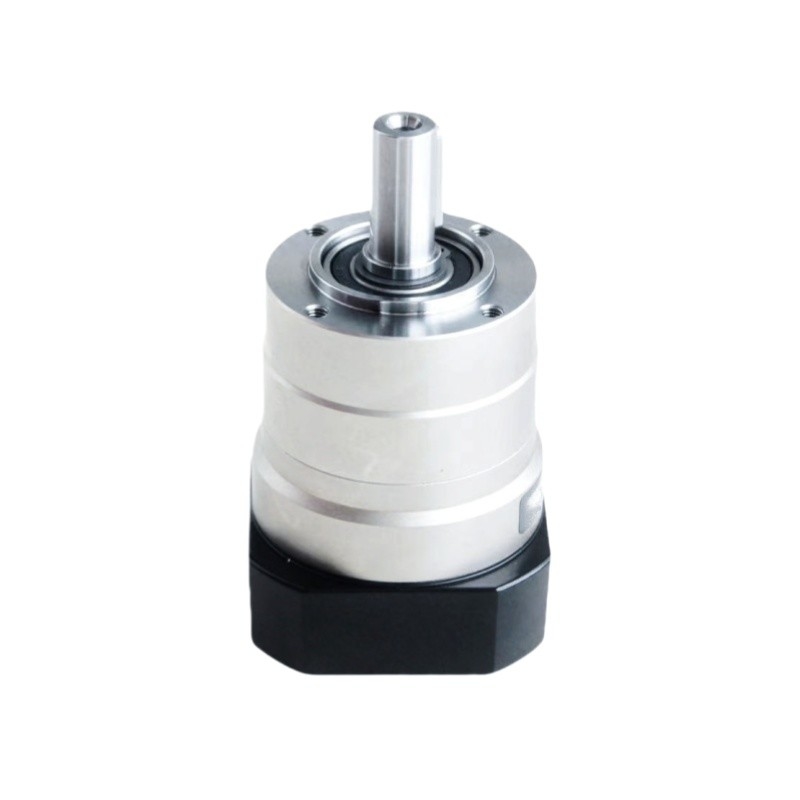

Μηχανισμός Πλανητικός ελαττωτής Κούφος άξονας τοποθέτηση χαμηλή αντίδραση Πλανητική τροχιά

Μηχανισμός πλανητικός μειωτής ταχυτήτων

Πλανητικός μειωτής ταχυτήτων Hollow Shaft

Μηχανισμός τοποθέτησης κιβωτίου ταχυτήτων κούφου άξονα

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Πλανητικός μειωτής σειράς NE

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Πλανητικά κιβώτια ταχυτήτων μειωτών της σειράς NE

Σχήμα:

Ειδικότερα, οι εν λόγω εταιρείες μπορούν να χρησιμοποιούν τα στοιχεία που αναφέρονται στο παράρτημα

Ποσοστό:

3 έως 100

Τμήμα:

Μονόκλινο, Διπλό

Αποτελεσματικότητα:

≥97%

Ζωή υπηρεσίας:

20000 ώρες

Μέγιστη ροπή επιτάχυνσης:

10,8 φορές τη ονομαστική ροπή εξόδου

Τάξη προστασίας:

IP65

Θερμοκρασία λειτουργίας:

-10 °C-90 °C

Τυπική αντίδραση:

≤7 λεπτά τόξου

Υπερκριτική αντίδραση.:

≤ 3 λεπτά τόξου

Εφαρμογή:

Αυτοκινητοβιομηχανία, Βιομηχανική αυτοματοποίηση, Ρομποτική, Αεροδιαστημική, Ανανεώσιμες πηγές ενέργ

Ειδικά χαρακτηριστικά:

Ενσωματωμένα φρένα και συμπλέκτες, μεμονωμένη σχεδίαση

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Βίντεο

Ενσωματωμένος πλανητικός μειωτής πλανητικής σειράς πλανητικού πλανητικού μειωτή

Βρείτε την καλύτερη τιμή

Βίντεο

ODM ISO9001 Παγκόσμιος μειωτής κιβωτίου ταχυτήτων IP65 Αδιάβροχος

Βρείτε την καλύτερη τιμή

Βίντεο

Ακριβής διπλή δεξιά γωνία κούφιο άξονα κιβώτιο ταχυτήτων μεταφοράς ισχύος ODM

Βρείτε την καλύτερη τιμή

Βίντεο

Δυναμική μετάδοση δεξιά γωνία κιβώτιο ταχυτήτων κούφιο άξονα κίνηση προσαρμοσμένη

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Μηχανισμός Πλανητικός ελαττωτής Κούφος άξονας τοποθέτηση χαμηλή αντίδραση Πλανητική τροχιά

Name: Μηχανισμός Πλανητικός ελαττωτής Κούφος άξονας τοποθέτηση χαμηλή αντίδραση Πλανητική τροχιά
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Πλανητικός μειωτής σειράς NE
Availability: InStock

Πλανητικός μειωτήςεπίσης γνωστό ως πλανητικό σύστημα κιβωτίων ή επικυκλικό σύστημα κιβωτίων, είναι ένας τύπος μηχανισμού κιβωτίων που αποτελείται από ένα ή περισσότερα εξωτερικά κιβώτια (πλανητικά κιβώτια) που περιστρέφονται γύρω από ένα κεντρικό (ηλιακό) κιβώτιο.Τα συστήματα αυτά περιλαμβάνουν επίσης ένα δακτυλικό μηχάνημα (ανύλο) που συνδέεται με τα μηχάνημα του πλανήτη.Οι τροχοτροχίες του πλανήτη είναι τοποθετημένες σε ένα κινητό φορέα που συνδέεται επίσης με τον άξονα εξόδου του κιβωτίου ταχυτήτων.

Προϊόντα ηλιακού εξοπλισμούΤο κεντρικό σύστημα γύρω από το οποίο περιστρέφεται ο πλανήτης.

Πλανήτες ΓκιέςΠολλαπλές γρανάζες που περιστρέφονται γύρω από την γρανάζα ηλίου και συνδέονται τόσο με την γρανάζα ηλίου όσο και με την γρανάζα δακτυλίου.

Τεχνουργήματα δαχτυλίδι (Ανύλος)Μια εξωτερική μηχανή που περιβάλλει τον πλανήτη κινούνται και συνδέονται μαζί τους.

Πλανητικός μεταφορέαςΜια δομή που κρατά τους τροχούς του πλανήτη στη θέση τους καθώς περιστρέφονται γύρω από τον ήλιο.

Προδιαγραφή του πλανητικού μειωτή της σειράς NE

Προδιαγραφές		Αριθμός τμήματος	Ποσοστό	ΝΕ070	ΝΕ090	ΝΕ120	ΝΕ155	ΝΕ205	ΝΕ235
Ονομαστική ροπή εξόδου	Νμ	μοναχικό	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		διπλή	15	50	120	190	320	550	1080
			16	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Ινηρία περιστροφής	Kg.cm³	μοναχικό	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		διπλή	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

Σχέδια πλανητικού μειωτή της σειράς NF

Μηχανισμός Πλανητικός ελαττωτής Κούφος άξονας τοποθέτηση χαμηλή αντίδραση Πλανητική τροχιά 2

Μηχανισμός Πλανητικός ελαττωτής Κούφος άξονας τοποθέτηση χαμηλή αντίδραση Πλανητική τροχιά 3

Πίνακας παραμέτρων πλανητικού μειωτή της σειράς NE		Αριθμός τμήματος	Ποσοστό	ΝΕ070	ΝΕ090	ΝΕ120	ΝΕ155	ΝΕ205	ΝΕ235
Μέγιστη ροπή επιτάχυνσης	Νμ	1,2	10,8 φορές τη ονομαστική ροπή εξόδου
Στροφή διακοπής έκτακτης ανάγκης	Νμ	1,2	3 φορές η ονομαστική ροπή εξόδου
Ονομαστική ταχύτητα εισόδου	rmp	1	3 ~ 10	5000	4000	4000	3000	3000	2000
Ονομαστική ταχύτητα εισόδου	rmp	2	15~100	5000	4000	4000	3000	3000	2000
Μέγιστη ταχύτητα εισόδου	rmp	1	3 ~ 10	10000	8000	8000	6000	6000	4000
Μέγιστη ταχύτητα εισόδου	rmp	2	15~100	10000	8000	8000	6000	6000	4000
Υπερκριτική αντίδραση.	arcmin	1	3 ~ 10	Επικεφαλής	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Υπερκριτική αντίδραση.	arcmin	2	15~100	Επικεφαλής	Επικεφαλής	≤ 3	≤ 3	≤ 3	≤ 3
Ακριβής αντίδραση	arcmin	1	3 ~ 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Ακριβής αντίδραση	arcmin	2	15~100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Τυπική αντίδραση	arcmin	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Τυπική αντίδραση	arcmin	2	15~100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Οριακή ακαμψία	Nm/arcmin	1,2	3 ~ 100	8	14	27	52	148	305
Μέγιστη ακτινική δύναμη	N	1,2	3 ~ 100	1730	3250	7000	9600	14500	27800
Μέγιστη αξιωτική δύναμη	N	1,2	3 ~ 100	865	1625	3500	4800	7250	13900
Συναρμολόγηση	Νμ	1,2	3 ~ 100	77	152	325	530	920	1840
Ζωή υπηρεσίας	χρ	1,2	3 ~ 100	20000hr ((συνεχής λειτουργία 10000hr)
Αποτελεσματικότητα	%	1	3 ~ 10	≥97%
Αποτελεσματικότητα	%	2	15~100	≥ 94%
Βάρος	χιλιόγραμμο	1	3 ~ 10	1.4	3.3	6.9	13.0	31.0	48.0
Βάρος	χιλιόγραμμο	2	15~100	1.6	4.7	8.7	17.0	35.0	60.0
Θερμοκρασία λειτουργίας	°C	1,2	3 ~ 100	-10°C-90°C
Λιπαντική		1,2	3 ~ 100	Συνθετικό λίπος
Τάξη προστασίας		1,2	3 ~ 100	IP65
Θέση τοποθέτησης		1,2	3 ~ 100	Οποιαδήποτε κατεύθυνση
Επίπεδο θορύβου (N1=3000 στροφές ανά λεπτό, χωρίς φορτίο)	dB (A)	1	3 ~ 10	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
Επίπεδο θορύβου (N1=3000 στροφές ανά λεπτό, χωρίς φορτίο)	dB (A)	2	15~100	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70

Εφαρμογή πλανητικού μειωτή της σειράς NE

Μηχανισμός Πλανητικός ελαττωτής Κούφος άξονας τοποθέτηση χαμηλή αντίδραση Πλανητική τροχιά 9
