Τόπος καταγωγής:
Jiangsu, Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:

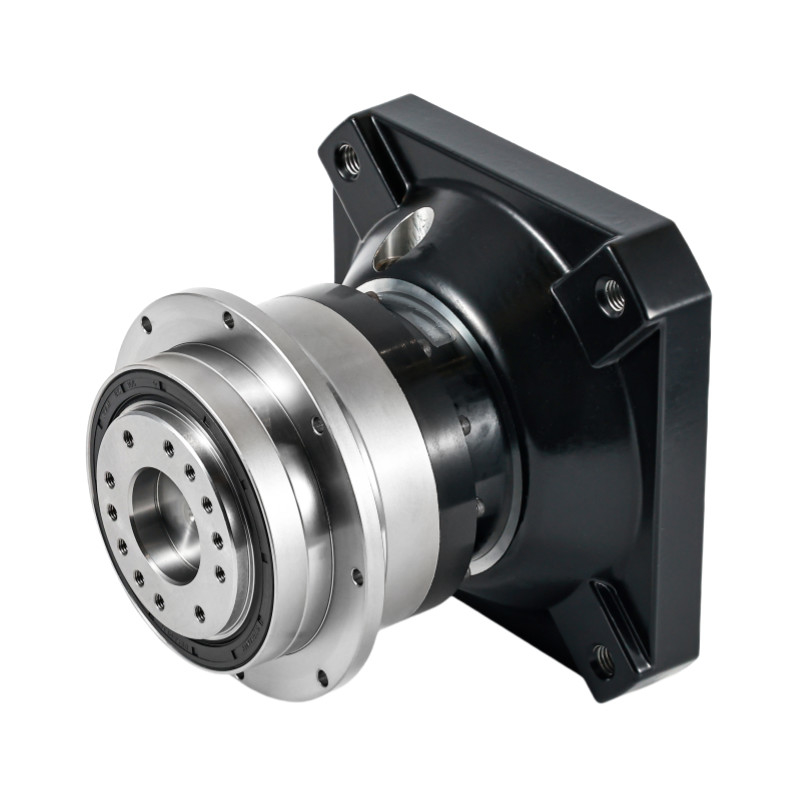

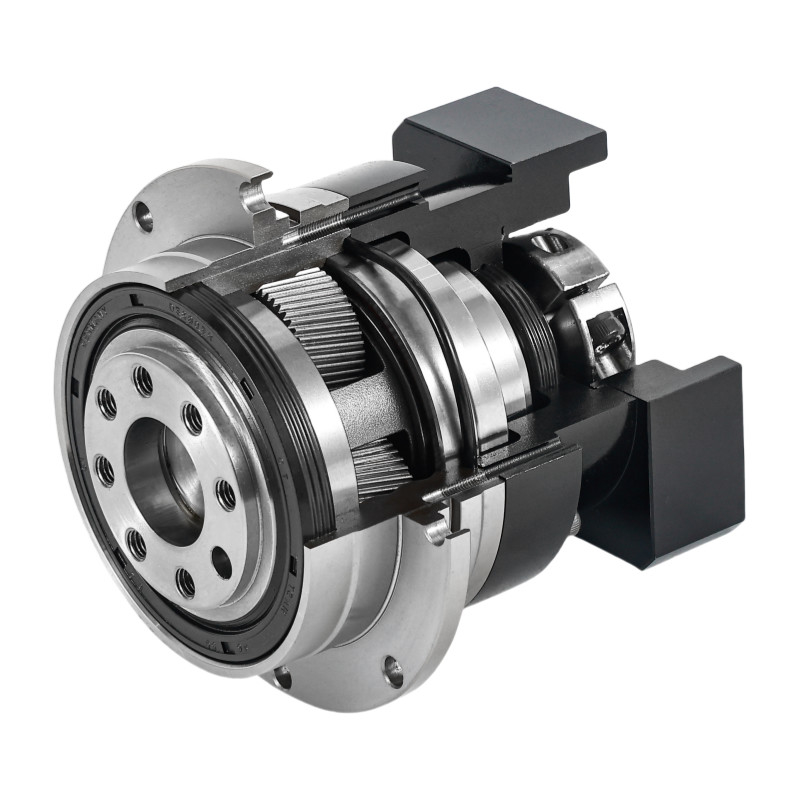

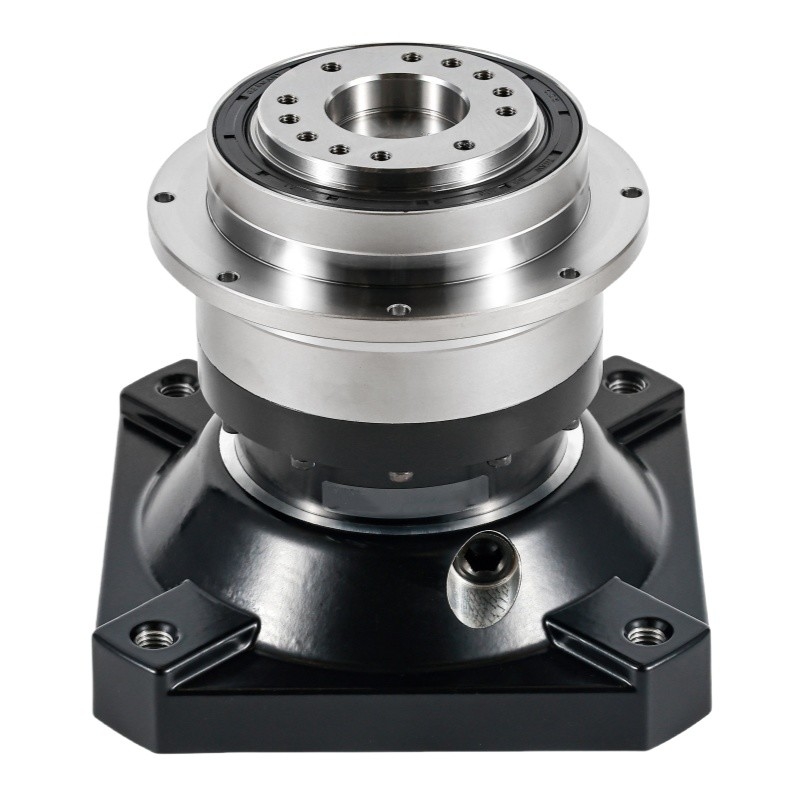

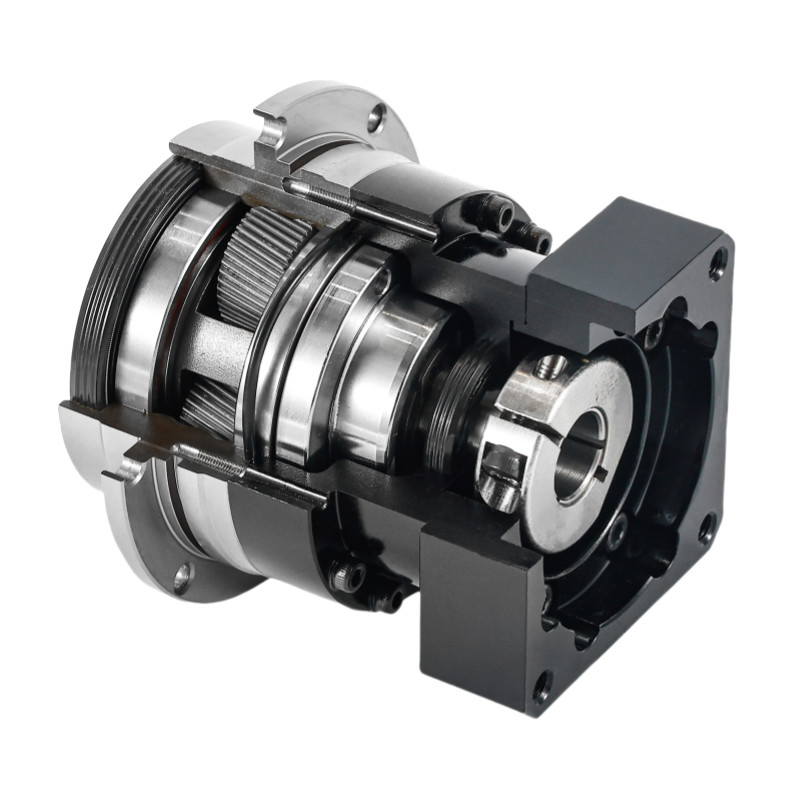

Πλανητικά κιβώτια ταχυτήτων σειράς ND
Βίντεο
Βίντεο
Βίντεο
| Προδιαγραφές | Αριθμός τμήματος | Ποσοστό | ND047 | Δελτίο ΕΚΑΧ αριθ. | ND064 | Δελτίο ΕΚΑΧ αριθ. | ND090 | NDV110 | NDV140 | NDV200 | NDV255 | NDV285 | |
| Ονομαστική ροπή εξόδου | Νμ | μοναχικό | 4 | 22 | 45 | 45 | 110 | 130 | 280 | 560 | 1100 | 2200 | 3600 |
| 5 | 25 | 55 | 55 | 145 | 160 | 340 | 610 | 1300 | 2200 | 3300 | |||
| 7 | 20 | 48 | 48 | 125 | 130 | 300 | 560 | 1200 | 2000 | 2900 | |||
| 8 | Επικεφαλής | Επικεφαλής | Επικεφαλής | 95 | 100 | 250 | 550 | 1100 | 1700 | 2850 | |||
| 10 | 15 | 40 | 40 | 95 | 100 | 220 | 460 | 950 | 1400 | 1900 | |||
| διπλή | 16 | 22 | 45 | 45 | 110 | 130 | 280 | 560 | 1100 | 2200 | 3600 | ||
| 20 | 22 | 45 | 45 | 110 | 130 | 280 | 560 | 1100 | 2000 | 3600 | |||
| 25 | 25 | 60 | 60 | 145 | 160 | 350 | 610 | 1300 | 2200 | 3300 | |||
| 30 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | 3100 | |||
| 35 | 20 | 50 | 50 | 125 | 140 | 310 | 560 | 1200 | 1200 | 3000 | |||
| 40 | 18 | 50 | 50 | 110 | 120 | 280 | 560 | 1200 | 1800 | Επικεφαλής | |||
| 50 | 18 | 55 | 55 | 145 | 160 | 340 | 610 | 1300 | 2000 | 3300 | |||
| 60 | Επικεφαλής | Επικεφαλής | 48 | 125 | 120 | 300 | 560 | 1200 | 1800 | 2900 | |||
| 70 | 18 | Επικεφαλής | 48 | 125 | 120 | 300 | 560 | 1100 | 1800 | 2900 | |||
| 80 | Επικεφαλής | Επικεφαλής | Επικεφαλής | 95 | 100 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | |||
| 90 | Επικεφαλής | Επικεφαλής | 40 | 95 | 100 | 250 | 460 | 950 | 1500 | 2200 | |||
| 100 | 15 | Επικεφαλής | 40 | 95 | 100 | 220 | 460 | 950 | 1400 | 1900 | |||
| Ινηρία περιστροφής | Kg.cm3 | μοναχικό | 4 | 0.03 | 0.14 | 0.14 | 0.14 | 0.51 | 2.87 | 7.54 | 25.03 | 54.37 | 283.94 |
| 5 | 0.03 | 0.13 | 0.13 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | 53.27 | 264.41 | |||
| 7 | 0.03 | 0.13 | 0.13 | 0.13 | 0.45 | 2.62 | 7.14 | 22.48 | 50.97 | 250.11 | |||
| 8 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | 0.45 | 2.62 | 7.14 | 22.48 | 50.84 | 245.35 | |||
| 10 | 0.03 | 0.13 | 0.13 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | 50.56 | 241.30 | |||
| διπλή | 16 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 25.03 | 54.37 | ||
| 20 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 25.03 | 54.37 | |||
| 25 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 25.03 | 54.37 | |||
| 30 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | 54.37 | |||
| 35 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 25.03 | 54.37 | |||
| 40 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 25.03 | Επικεφαλής | |||
| 50 | 0.03 | 0.03 | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 25.03 | 54.37 | |||
| 60 | Επικεφαλής | Επικεφαλής | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.48 | 50.56 | |||
| 70 | 0.03 | Επικεφαλής | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.48 | 50.56 | |||
| 80 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | 0.13 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | |||
| 90 | Επικεφαλής | Επικεφαλής | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.48 | 50.56 | |||
| 100 | 0.03 | Επικεφαλής | 0.03 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.48 | 50.56 | |||
| Πίνακας παραμέτρων | Αριθμός τμήματος | Ποσοστό | ND047 | Δελτίο ΕΚΑΧ αριθ. | ND064 | Δελτίο ΕΚΑΧ αριθ. | ND090 | NDV110 | NDV140 | NDV200 | NDV255 | NDV285 | |
| Μέγιστη ροπή επιτάχυνσης | Νμ | 1,2 | 10,8 φορές τη ονομαστική ροπή εξόδου | ||||||||||
| Στροφή διακοπής έκτακτης ανάγκης | Νμ | 1,2 | 3 φορές τη ονομαστική ροπή εξόδου | ||||||||||
| Ονομαστική ταχύτητα εισόδου | rmp | 1 | 4 ~ 10 | 5000 | 5000 | 5000 | 4000 | 4000 | 4000 | 3000 | 3000 | 2200 | 2000 |
| 2 | 16~100 | 5000 | 5000 | 5000 | 4000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2200 | ||
| Μέγιστη ταχύτητα εισόδου | rmp | 1 | 4 ~ 10 | 10000 | 10000 | 10000 | 8000 | 8000 | 8000 | 6000 | 6000 | 4000 | 3500 |
| 2 | 16~100 | 10000 | 10000 | 10000 | 8000 | 8000 | 8000 | 6000 | 6000 | 4000 | 3500 | ||
| Υπερκριτική αντίδραση. | arcmin | 1 | 4 ~ 10 | Επικεφαλής | Επικεφαλής | Επικεφαλής | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| 2 | 16~100 | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | Επικεφαλής | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ||
| Ακριβής αντίδραση | arcmin | 1 | 4 ~ 10 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| 2 | 16~100 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ||
| Τυπική αντίδραση | arcmin | 1 | 4 ~ 10 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 |
| 2 | 16~100 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ||
| Οριακή ακαμψία | Nm/arcmin | 1,2 | 4~100 | 7 | 10 | 13 | 23 | 31 | 95 | 183 | 529 | 1030 | 1421 |
| Μέγιστη ακτινική δύναμη | N | 1,2 | 4~100 | 1040 | 1700 | 2300 | 3800 | 4100 | 9400 | 15000 | 25600 | 42000 | 58000 |
| Μέγιστη αξιωτική δύναμη | N | 1,2 | 4~100 | 690 | 850 | 1055 | 1900 | 2980 | 5600 | 9300 | 19000 | 33400 | 59000 |
| Συναρμολόγηση | Νμ | 1,2 | 4~100 | 55 | 65 | 94 | 106 | 198 | 482 | 1090 | 4030 | 6100 | 8500 |
| Ζωή υπηρεσίας | χρ | 1,2 | 16~100 | 20000hr ((συνεχής λειτουργία 10000hr) | |||||||||
| Αποτελεσματικότητα | % | 1 | 4 ~ 10 | ≥97% | |||||||||
| % | 2 | 16~100 | ≥ 94% | ||||||||||
| Βάρος | χιλιόγραμμο | 1 | 4 ~ 10 | 0.7 | 1.2 | 1.2 | 1.2 | 3.0 | 5.6 | 11.9 | 31.6 | 56.1 | 99.6 |
| χιλιόγραμμο | 2 | 16~100 | 1.0 | 1.6 | 1.6 | 1.6 | 3.7 | 7.3 | 15.9 | 36.9 | 70.0 | 124.5 | |
| Θερμοκρασία λειτουργίας | °C | 1,2 | 4~100 | -30 °C-90 °C | |||||||||
| Λιπαντική | 1,2 | 4~100 | Συνθετικό λίπος | ||||||||||
| Τάξη προστασίας | 1,2 | 4~100 | IP65 | ||||||||||
| Θέση τοποθέτησης | 1,2 | 4~100 | Οποιαδήποτε κατεύθυνση | ||||||||||
| Επίπεδο θορύβου (N1=3000 στροφές ανά λεπτό, χωρίς φορτίο) | dB (A) | 1 | 4~100 | ≤ 56 | ≤ 58 | ≤ 58 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 | ≤ 73 |
| 2 | 16~100 | ≤ 56 | ≤ 58 | ≤ 58 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 | ≤ 73 | ||
