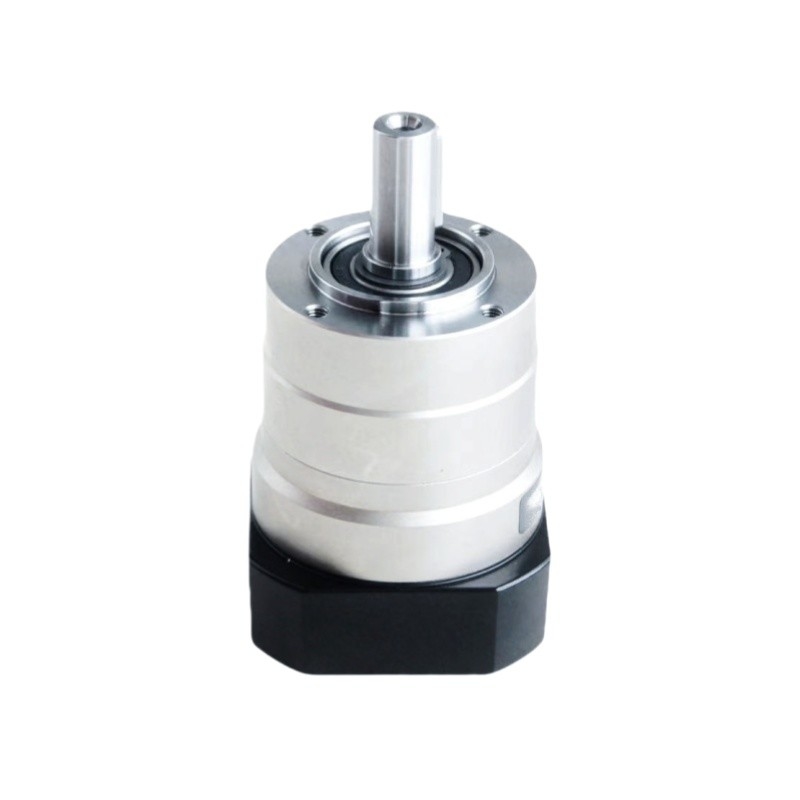

Πλανητικό μειωτήρα υψηλής απόδοσης πλανητικό κιβώτιο ταχυτήτων για οχήματα μεταφοράς

Μειωτής πλανητικού κιβωτίου ταχυτήτων

Μειωτήρες πλανητικών κιβωτίων ταχυτήτων αυτοκινήτων

Πλανητικό κιβώτιο μετατροπής

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Πλανητικός μειωτής σειράς NE

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Πλανητικός μειωτής σειράς NE

Σχήμα:

Ειδικότερα, οι εν λόγω εταιρείες μπορούν να χρησιμοποιούν τα στοιχεία που αναφέρονται στο παράρτημα

Ποσοστό:

3 έως 100

Αποτελεσματικότητα:

≥97%

Ζωή υπηρεσίας:

20000 ώρες

Τάξη προστασίας:

IP65

Θερμοκρασία λειτουργίας:

-10 °C-90 °C

Υπερκριτική αντίδραση.:

≤ 3 λεπτά τόξου

Εφαρμογή:

Αυτοκινητοβιομηχανία, Βιομηχανική αυτοματοποίηση, Ρομποτική, Αεροδιαστημική, Ανανεώσιμες πηγές ενέργ

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Βίντεο

Ενσωματωμένος πλανητικός μειωτής πλανητικής σειράς πλανητικού πλανητικού μειωτή

Βρείτε την καλύτερη τιμή

Βίντεο

ODM ISO9001 Παγκόσμιος μειωτής κιβωτίου ταχυτήτων IP65 Αδιάβροχος

Βρείτε την καλύτερη τιμή

Βίντεο

Ακριβής διπλή δεξιά γωνία κούφιο άξονα κιβώτιο ταχυτήτων μεταφοράς ισχύος ODM

Βρείτε την καλύτερη τιμή

Βίντεο

Δυναμική μετάδοση δεξιά γωνία κιβώτιο ταχυτήτων κούφιο άξονα κίνηση προσαρμοσμένη

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Πλανητικό μειωτήρα υψηλής απόδοσης πλανητικό κιβώτιο ταχυτήτων για οχήματα μεταφοράς

Name: Πλανητικό μειωτήρα υψηλής απόδοσης πλανητικό κιβώτιο ταχυτήτων για οχήματα μεταφοράς
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Πλανητικός μειωτής σειράς NE
Availability: InStock

Πλανητικό κιβώτιο ταχυτήτων

επίσης γνωστό ως πλανητικό σύστημα μειωτή ή επικυκλικό σύστημα ταχυτήτων, είναι ένας τύπος μηχανισμού ταχυτήτων που αποτελείται από ένα ή περισσότερα εξωτερικά γρανάζια (πλανητικά γρανάζια) που περιστρέφονται γύρω από ένα κεντρικό (ηλιακό) γρανάζιο.Τα συστήματα αυτά περιλαμβάνουν επίσης ένα δακτυλικό μηχάνημα (ανύλο) που συνδέεται με τα μηχάνημα του πλανήτη.Οι τροχοτροχίες του πλανήτη είναι τοποθετημένες σε ένα κινητό φορέα που συνδέεται επίσης με τον άξονα εξόδου του κιβωτίου ταχυτήτων.

Βασικά χαρακτηριστικάτου Πλανητικού Μειωτή

Υψηλή πυκνότητα ροπής
Μικρό μέγεθος
Υψηλή αποδοτικότητα
Κατανομή φορτίου
Πολλαπλομορφία

Συνήθεις εφαρμογές πλανητικού μειωτή

Μεταγωγές αυτοκινήτων
Βιομηχανικά μηχανήματα
Ρομποτική
Αεροδιαστημική
Ανανεώσιμες πηγές ενέργειας

Προδιαγραφές πλανητικού μειωτή

Προδιαγραφές		Αριθμός τμήματος	Ποσοστό	ΝΕ070	ΝΕ090	ΝΕ120	ΝΕ155	ΝΕ205	ΝΕ235
Ονομαστική ροπή εξόδου	Νμ	μοναχικό	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		διπλή	15	50	120	190	320	550	1080
			16	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Ινηρία περιστροφής	Kg.cm³	μοναχικό	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		διπλή	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής	Επικεφαλής
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

Σχέδια πλανητικού μειωτή της σειράς NE

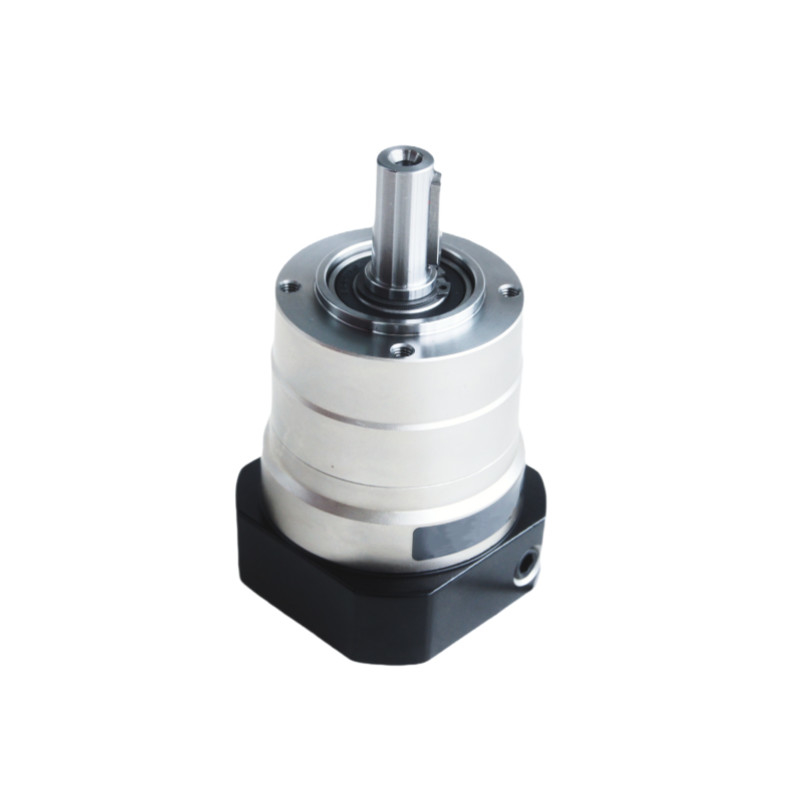

Πλανητικό μειωτήρα υψηλής απόδοσης πλανητικό κιβώτιο ταχυτήτων για οχήματα μεταφοράς 2

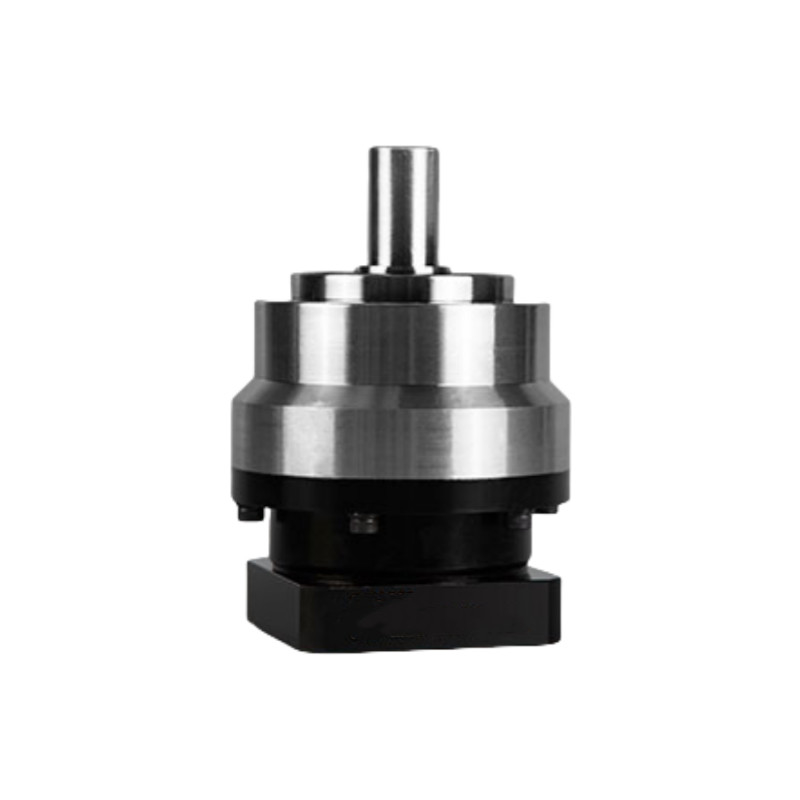

Πλανητικό μειωτήρα υψηλής απόδοσης πλανητικό κιβώτιο ταχυτήτων για οχήματα μεταφοράς 3

Πίνακας παραμέτρων πλανητικού μειωτή της σειράς NE		Αριθμός τμήματος	Ποσοστό	ΝΕ070	ΝΕ090	ΝΕ120	ΝΕ155	ΝΕ205	ΝΕ235
Μέγιστη ροπή επιτάχυνσης	Νμ	1,2	10,8 φορές τη ονομαστική ροπή εξόδου
Στροφή διακοπής έκτακτης ανάγκης	Νμ	1,2	3 φορές η ονομαστική ροπή εξόδου
Ονομαστική ταχύτητα εισόδου	rmp	1	3 ~ 10	5000	4000	4000	3000	3000	2000
Ονομαστική ταχύτητα εισόδου	rmp	2	15~100	5000	4000	4000	3000	3000	2000
Μέγιστη ταχύτητα εισόδου	rmp	1	3 ~ 10	10000	8000	8000	6000	6000	4000
Μέγιστη ταχύτητα εισόδου	rmp	2	15~100	10000	8000	8000	6000	6000	4000
Υπερκριτική αντίδραση.	arcmin	1	3 ~ 10	Επικεφαλής	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Υπερκριτική αντίδραση.	arcmin	2	15~100	Επικεφαλής	Επικεφαλής	≤ 3	≤ 3	≤ 3	≤ 3
Ακριβής αντίδραση	arcmin	1	3 ~ 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Ακριβής αντίδραση	arcmin	2	15~100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Τυπική αντίδραση	arcmin	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Τυπική αντίδραση	arcmin	2	15~100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Οριακή ακαμψία	Nm/arcmin	1,2	3 ~ 100	8	14	27	52	148	305
Μέγιστη ακτινική δύναμη	N	1,2	3 ~ 100	1730	3250	7000	9600	14500	27800
Μέγιστη αξιωτική δύναμη	N	1,2	3 ~ 100	865	1625	3500	4800	7250	13900
Συναρμολόγηση	Νμ	1,2	3 ~ 100	77	152	325	530	920	1840
Ζωή υπηρεσίας	χρ	1,2	3 ~ 100	20000hr ((συνεχής λειτουργία 10000hr)
Αποτελεσματικότητα	%	1	3 ~ 10	≥97%
Αποτελεσματικότητα	%	2	15~100	≥ 94%
Βάρος	χιλιόγραμμο	1	3 ~ 10	1.4	3.3	6.9	13.0	31.0	48.0
Βάρος	χιλιόγραμμο	2	15~100	1.6	4.7	8.7	17.0	35.0	60.0
Θερμοκρασία λειτουργίας	°C	1,2	3 ~ 100	-10°C-90°C
Λιπαντική		1,2	3 ~ 100	Συνθετικό λίπος
Τάξη προστασίας		1,2	3 ~ 100	IP65
Θέση τοποθέτησης		1,2	3 ~ 100	Οποιαδήποτε κατεύθυνση
Επίπεδο θορύβου (N1=3000 στροφές ανά λεπτό, χωρίς φορτίο)	dB (A)	1	3 ~ 10	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
Επίπεδο θορύβου (N1=3000 στροφές ανά λεπτό, χωρίς φορτίο)	dB (A)	2	15~100	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
