Name: Υψηλής ακρίβειας μικρός κινητήρας κύματος τάσης μειωτής αρμονικών γρανάζων για μηχανήματα CNC
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-20-XX-U-I
Availability: InStock

Σπίτι > προϊόντα > Αρμονικό Drive >

Υψηλής ακρίβειας μικρός κινητήρας κύματος τάσης μειωτής αρμονικών γρανάζων για μηχανήματα CNC

Ηλεκτρονική κίνηση κυμάτων συμπίεσης CNC

Μηχανήματα CNC

Μικρή αρμονική κίνηση CNC

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LHT-20-XX-U-I

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Υψηλής ακρίβειας μικρός κινητήρας κύματος τάσης μειωτής αρμονικών γρανάζων για μηχανήματα CNC

Λεπτομέρειες για το προϊόν

Προϊόν:

ΛΗΤ - I μοντέλο 20 αρμονικός μειωτής

Συστατικά:

Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα

Ποσοστό μείωσης:

50:1, 80:1, 100:1, 120:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέγιστη ταχύτητα εισόδου:

6500 στροφές/λεπτο

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Σχεδιασμένη Ζωή:

15000 ώρες

Βάρος:

0.72kg

Εφαρμογή:

Ρομποτική, αεροδιαστημική, ιατρικές συσκευές, μηχανήματα CNC

Τρόπος σύνδεσης:

Μηχανοκίνητη άμεση κίνηση

Χαρακτηριστικά:

Υψηλές αναλογίες ταχυτήτων, μηδενική αντίδραση, υψηλή χωρητικότητα ροπής, συμπαγή και ελαφριά

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

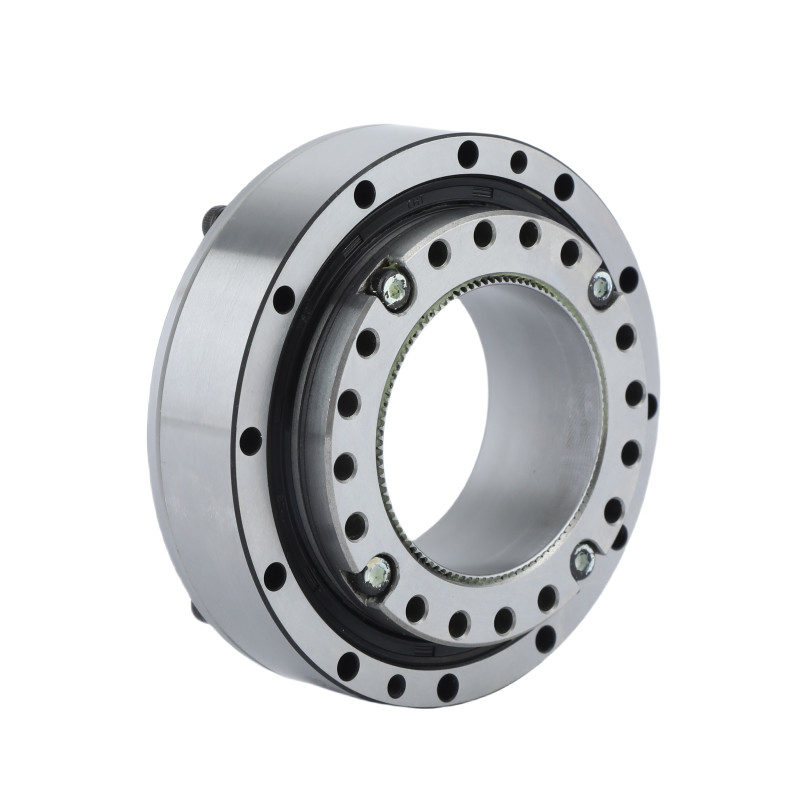

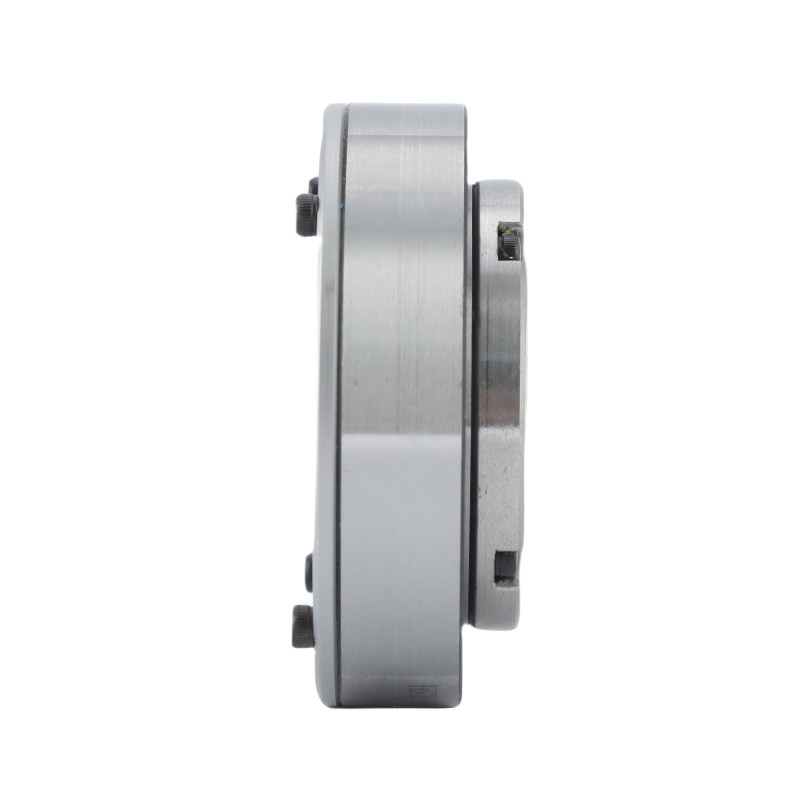

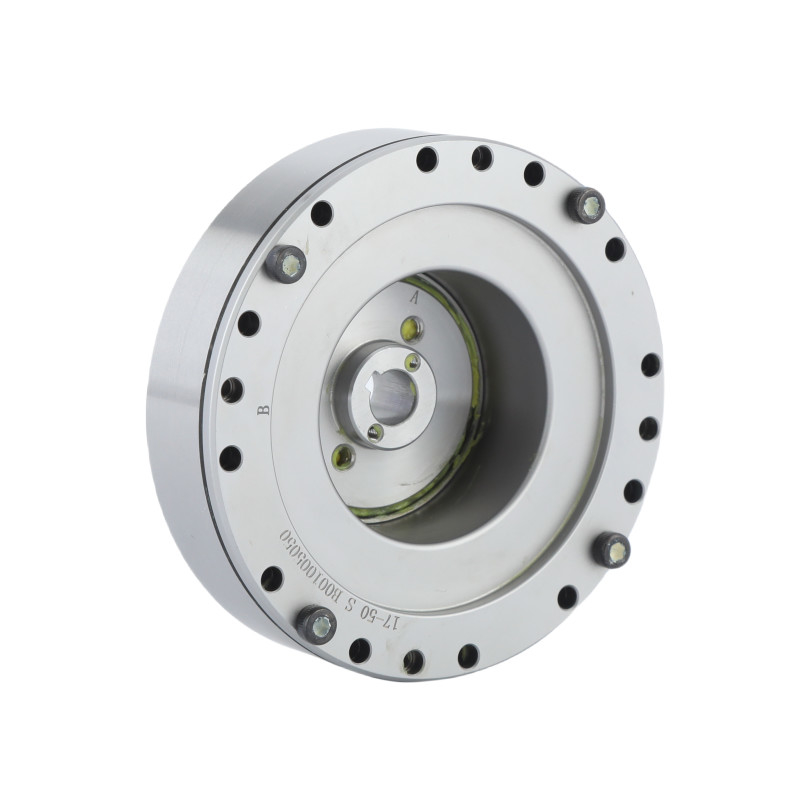

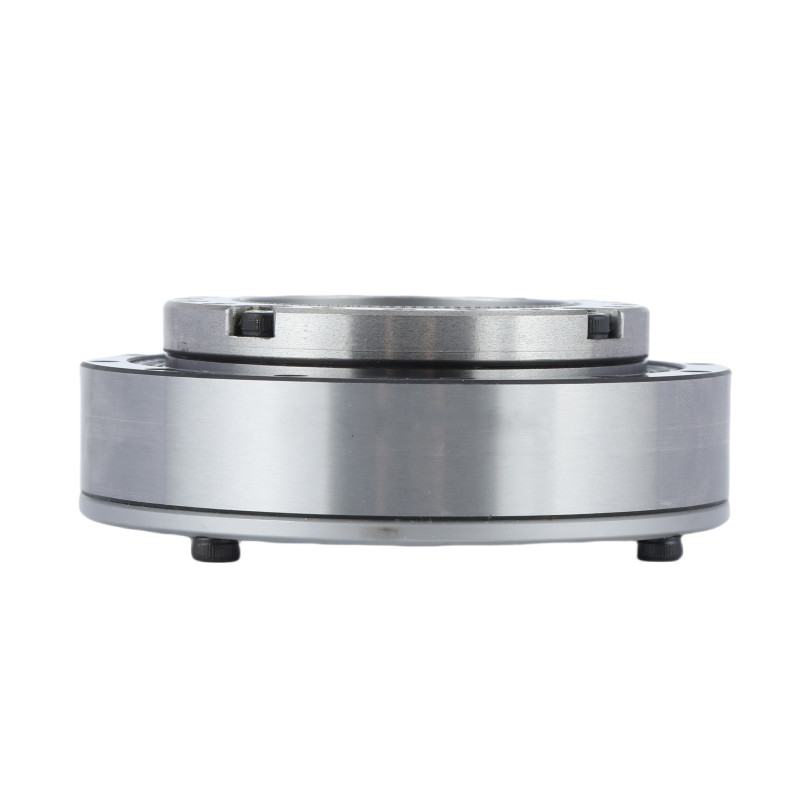

Υψηλής ακρίβειας μικρός κινητήρας κύματος τάσης μειωτής αρμονικών γρανάζων για μηχανήματα CNC 0

Μεταλλικές αναλογίες

Επιτεύξιμες αναλογίες: Οι αρμονικές μονάδες κίνησης μπορούν να επιτύχουν πολύ υψηλές αναλογίες μείωσης ταχυτήτων σε ένα μόνο στάδιο, κάτι που είναι δύσκολο για άλλους τύπους ταχυτήτων.

Μηδενική αντίδραση

Χαμηλή αντίδραση: Οι αρμονικές ορμές προσφέρουν εξαιρετικά χαμηλή έως μηδενική αντίδραση, βελτιώνοντας την ακρίβεια θέσης και την επαναληψιμότητα, η οποία είναι απαραίτητη σε εφαρμογές ακριβείας όπως η ρομποτική και τα μηχανήματα CNC.

Υψηλή χωρητικότητα ροπής

Μεταφορά ροπής: Παρά το συμπαγές τους μέγεθος, οι αρμονικές μονάδες κίνησης μπορούν να μεταδώσουν υψηλή ροπή.

Σχήμα		20
Ποσοστό μείωσης		50	80	100	120	160
Ονομαστική ροπή στην είσοδο 2000r/min	Νμ	25	34	40	40	40
Ονομαστική ροπή στην είσοδο 2000r/min	kgfm	2.5	3.5	4.1	4.1	4.1
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	Νμ	56	74	82	87	92
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	kgfm	5.7	7.5	8.4	8.9	9.4
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	Νμ	34	47	49	49	49
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	kgfm	3.5	4.8	5	5	5
Επιτρεπόμενη μέγιστη στιγμιαία ροπή	Νμ	98	127	147	147	147
Επιτρεπόμενη μέγιστη στιγμιαία ροπή	kgfm	10	13	15	15	15
Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	r/min	6500
Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	r/min	3500
Αντίδραση	Διάταξη Arc Sec	≤ 20
Βάρος	χιλιόγραμμο	0.72
Ζωή του σχεδιασμού	Η ώρα	10000	15000	15000	15000	15000

Υψηλής ακρίβειας μικρός κινητήρας κύματος τάσης μειωτής αρμονικών γρανάζων για μηχανήματα CNC 5

	Βασικά χαρακτηριστικά των μονάδων αρμονικών μετατροπών LHT - I μοντέλο 20
	Προϊόν	Τεχνική οδήγηση
	Συστατικά	Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα
	Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1
	Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
	Μέση ταχύτητα εισόδου	6500 στροφές/λεπτο
	Μέγιστη ταχύτητα εισόδου	3500 στροφές/min
	Σχεδιασμένη Ζωή	15000 ώρες
	Σχήμα	20
	Βάρος	00,72 κιλά
	Εγγύηση	1 έτος
