Τόπος καταγωγής:
Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
LHT-25-XX-U-I

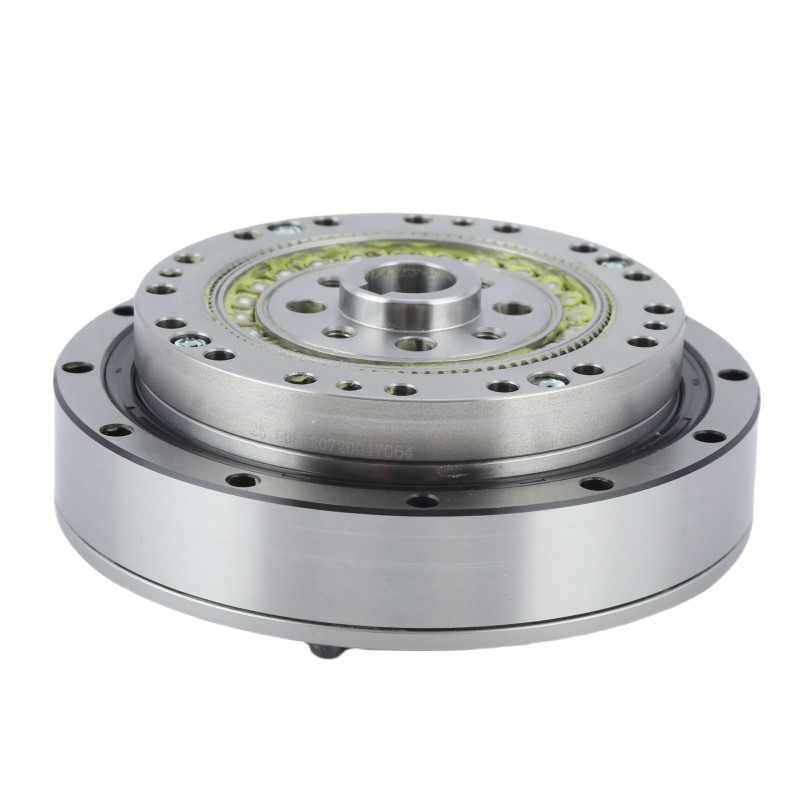

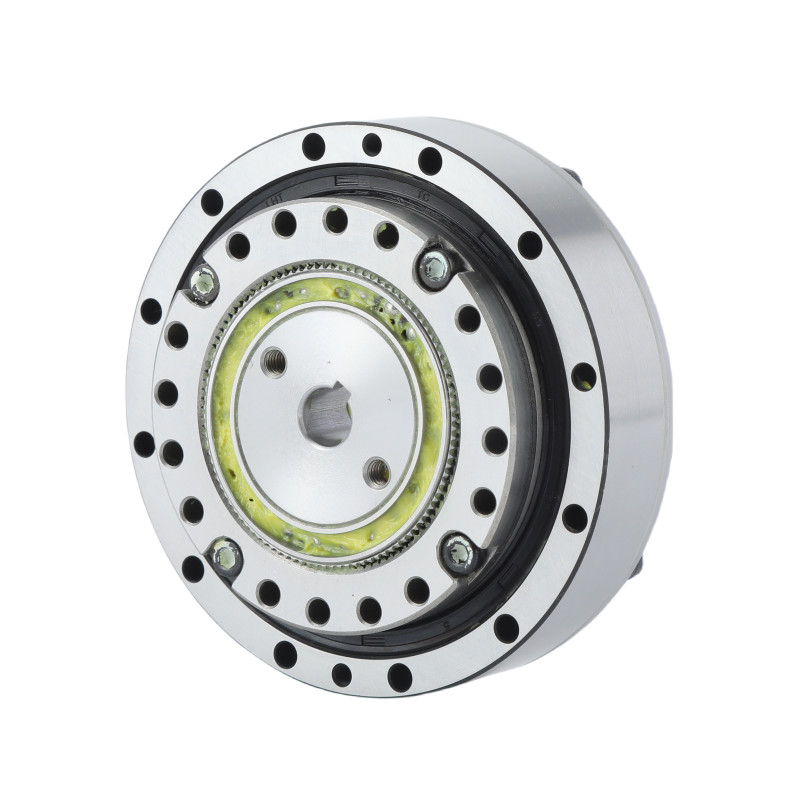

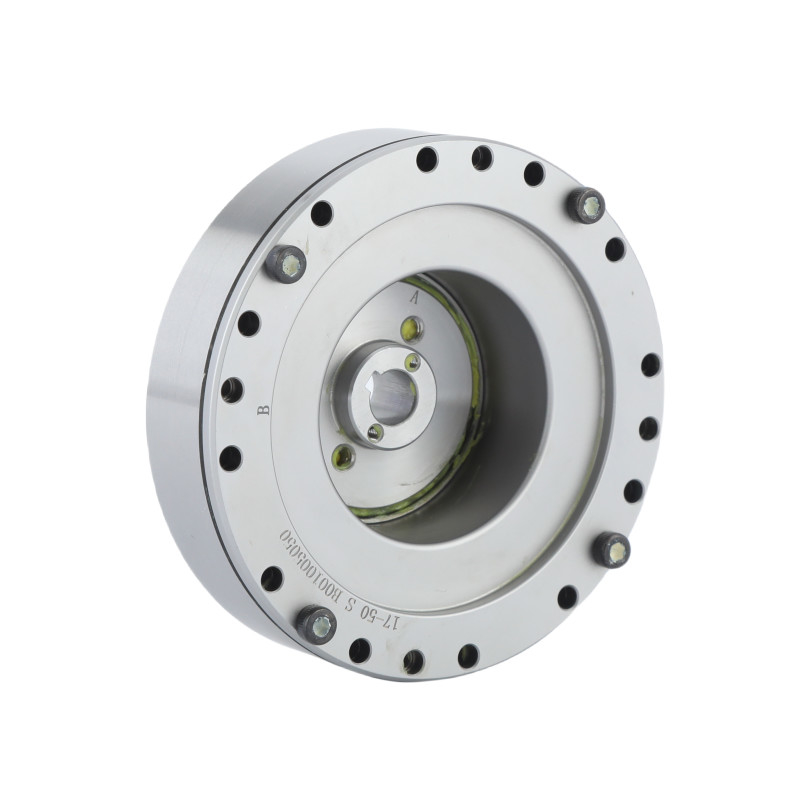

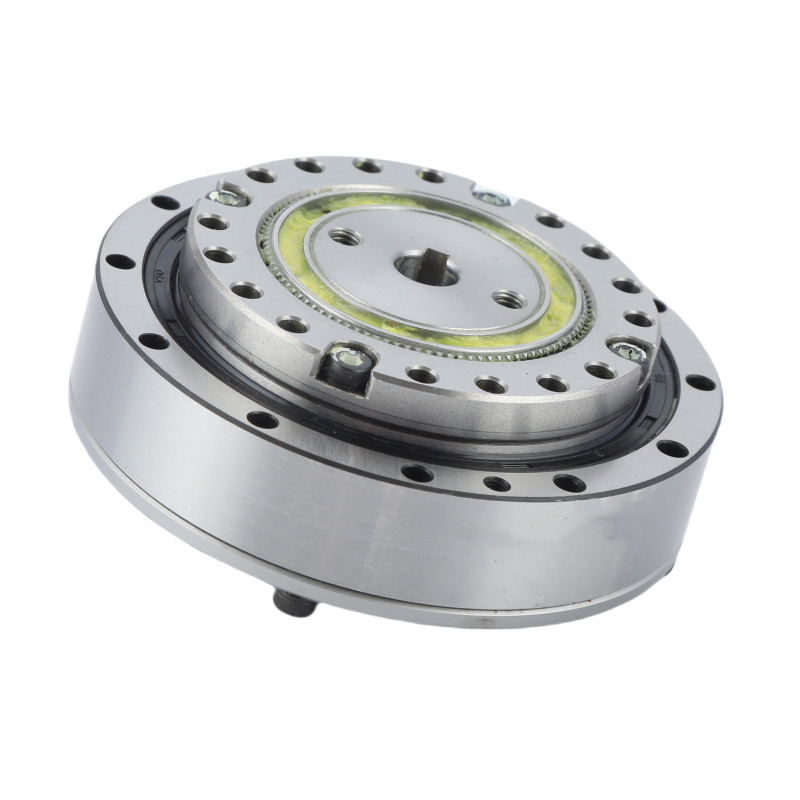

Σύνθετο κύμα στύσηςΜηδενική αντίδρασηΑρμονική κίνηση
|
Υψηλή χωρητικότητα ροπής Μεταφορά ροπήςΠαρά το συμπαγές τους μέγεθος, οι αρμονικές μονάδες κίνησης μπορούν να μεταφέρουν υψηλή ροπή. Υψηλή ακρίβεια και επαναληψιμότητα ΑκριβότηταΟ σχεδιασμός εξασφαλίζει υψηλή ακρίβεια στον έλεγχο της κίνησης, καθιστώντας τις αρμονικές μονάδες κίνησης κατάλληλες για εφαρμογές που απαιτούν ακριβή και επαναλαμβανόμενη τοποθέτηση. Υψηλή αποδοτικότητα Ενεργειακή αποδοτικότηταΟι αρμονικές μονάδες κίνησης παρουσιάζουν υψηλή μηχανική απόδοση, συνήθως γύρω στο 80-90%, γεγονός που μειώνει την κατανάλωση ενέργειας και βελτιώνει τις επιδόσεις του συστήματος. |
Πίνακας παραμέτρων
| Σχήμα | 25 | |||||
| Ποσοστό μείωσης | 50 | 80 | 100 | 120 | ||
| Ονομαστική ροπή στην είσοδο 2000r/min | Νμ | 39 | 63 | 67 | 67 | |
| kgfm | 4 | 6.4 | 6.8 | 6.8 | ||
| Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή | Νμ | 98 | 137 | 157 | 167 | |
| kgfm | 10 | 14 | 16 | 17 | ||
| Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου | Νμ | 55 | 87 | 108 | 108 | |
| kgfm | 5.6 | 8.9 | 11 | 11 | ||
| Επιτρεπόμενη μέγιστη στιγμιαία ροπή | Νμ | 186 | 255 | 284 | 304 | |
| kgfm | 19 | 26 | 29 | 31 | ||
| Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease) |
r/min | 5600 | ||||
| Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease) |
r/min | 3500 | ||||
| Αντίδραση | Διάταξη Arc Sec | ≤ 20 | ||||
| Βάρος | χιλιόγραμμο | 1.22 | ||||
| Ζωή του σχεδιασμού | Η ώρα | 10000 | 15000 | 15000 | 15000 | |
|
Βασικά χαρακτηριστικά των μονάδων αρμονικών μετατροπών LHT - I μοντέλο 25 | |||
| Προϊόν | Μοντέλο 25 Αρμονική κίνηση | |||
|
Συστατικά
|
Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα | |||
|
Ποσοστό μείωσης
|
50:1, 80:1, 100:1, 120:1 | |||
|
Αντίδραση
|
Λιγότερο από 20 δευτερόλεπτα τόξου | |||
|
Μέση ταχύτητα εισόδου
|
5600 στροφές/λεπτο | |||
|
Μέγιστη ταχύτητα εισόδου
|
3500 στροφές/min | |||
|
Σχεδιασμένη Ζωή
|
15000 ώρες | |||
|
Σχήμα
|
25 | |||
|
Βάρος
|
1.22 κιλά | |||
| Εγγύηση | 1 έτος | |||
Εφαρμογές
|
|
|
| Βιομηχανικά ρομπότ | Ανθρώπινα ρομπότ | Συστήματα κατασκευής |
