Name: Ελαφριά γεννήτρια κυμάτων συμπίεσης αρμονική κίνηση σερβοκινητήρας μειωτήρας
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-40-XX-U-I
Availability: InStock

Σπίτι > προϊόντα > Αρμονικό Drive >

Ελαφριά γεννήτρια κυμάτων συμπίεσης αρμονική κίνηση σερβοκινητήρας μειωτήρας

Ελαφριά γεννήτρια κυμάτων πίεσης

Ηλεκτρονικός γεννήτης κυμάτων αρμονικής πίεσης

Ελαφρύς αρμονικός κινητήρας σεροκινητήρα

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LHT-40-XX-U-I

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Ελαφριά γεννήτρια κυμάτων συμπίεσης αρμονική κίνηση σερβοκινητήρας μειωτήρας

Λεπτομέρειες για το προϊόν

Προϊόν:

Δοκιμαστική συσκευή

Συστατικά:

Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα

Ποσοστό μείωσης:

501 έως 120:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέγιστη ταχύτητα εισόδου:

4000 στροφές/min

Μέση ταχύτητα εισόδου:

3000 r/min

Σχεδιασμένη Ζωή:

15000 ώρες

Βάρος:

4.4kg

Εφαρμογή:

Ρομποτικά όπλα, πίνακες περιστροφής ακριβείας, αεροδιαστημικοί ενεργοποιητές

Χαρακτηριστικά:

Υψηλές αναλογίες ταχυτήτων, μηδενική αντίδραση, υψηλή ικανότητα ροπής, συμπαγή και ελαφριά, ομαλή κί

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Χαμηλή αντίδραση Ελαφρύς αρμονικός μειωτής κιβώτιο ταχυτήτων

Περιγραφή του προϊόντος

Το στρογγυλοτροχείο (γνωστό και ως στρογγυλοτροχείο αρμονικής κίνησης) είναι ένα είδος μηχανικού συστήματος στρογγυλοτροχίων που χρησιμοποιεί ευέλικτο σπλιν με εξωτερικά δόντια,που παραμορφώνεται από περιστρεφόμενο ελλειπτικό βύσμα για να συνδέεται με τα εσωτερικά δόντια του εξωτερικού σπλιν. Εξωτερικός κύκλος: κυκλική σπείρα (σταθερή)

Η κεντρική λειτουργία των γρανάζιων στύσης / αρμονικών γρανάζιων εξαρτάται από την αλληλεπίδραση μεταξύ τριών βασικών εξαρτημάτων: της γεννήτριας κύματος, της ευελιξίας και της κυκλικής σπείρας.Κάθε παίζει ένα κρίσιμο ρόλο στη μετατροπή ροπής εισόδου σε ακριβή κίνηση εξόδου, διαχωρίζοντας αυτά τα κιβώτια ταχυτήτων από άποψη αποτελεσματικότητας και ακρίβειας.

Τα συστήματα αρμονικής κίνησης είναι χρήσιμα για την αύξηση της ροπής παραγωγής σε γρανάζια που χρησιμοποιούνται στην αλεύρι, στην κατασκευή και σε μηχανές που χρησιμοποιούν ρομποτικά χέρια.

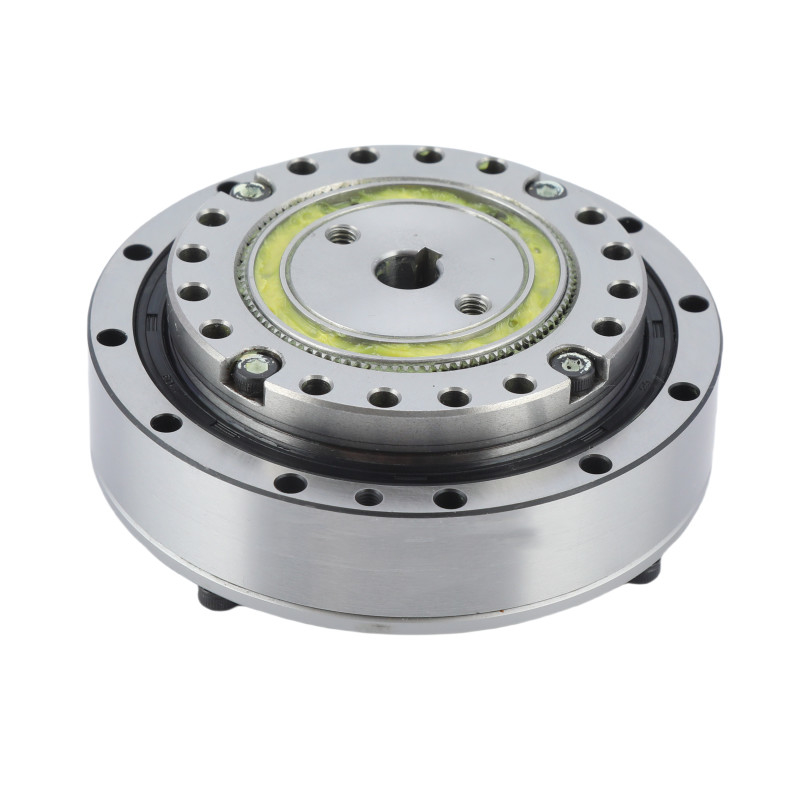

Ελαφριά γεννήτρια κυμάτων συμπίεσης αρμονική κίνηση σερβοκινητήρας μειωτήρας 0

Πίνακας παραμέτρων

Σχήμα		40
Ποσοστό μείωσης		50	80	100	120
Ονομαστική ροπή στην είσοδο 2000r/min	Νμ	137	206	265	294
Ονομαστική ροπή στην είσοδο 2000r/min	kgfm	14	21	27	30
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	Νμ	402	519	568	617
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	kgfm	41	53	58	63
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	Νμ	196	284	372	451
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	kgfm	20	29	38	46
Επιτρεπόμενη μέγιστη στιγμιαία ροπή	Νμ	686	980	1080	1180
Επιτρεπόμενη μέγιστη στιγμιαία ροπή	kgfm	70	100	110	120
Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	r/min	4000
Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	r/min	3000
Αντίδραση	Διάταξη Arc Sec	≤ 20
Βάρος	χιλιόγραμμο	4.4
Ζωή του σχεδιασμού	Η ώρα	10000	15000	15000	15000

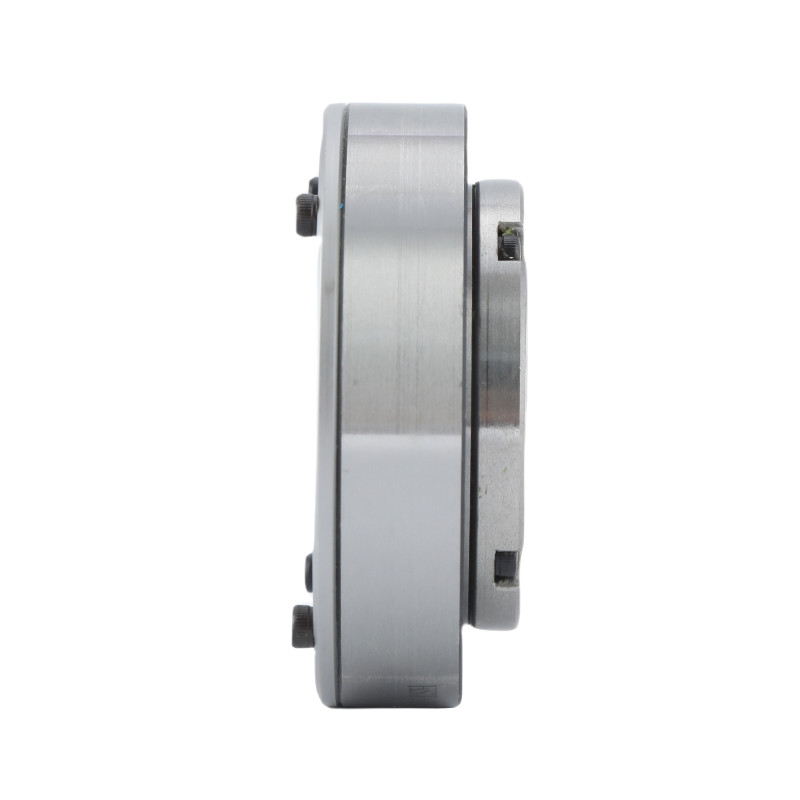

Ελαφριά γεννήτρια κυμάτων συμπίεσης αρμονική κίνηση σερβοκινητήρας μειωτήρας 4

Λεπτομερείς εικόνες

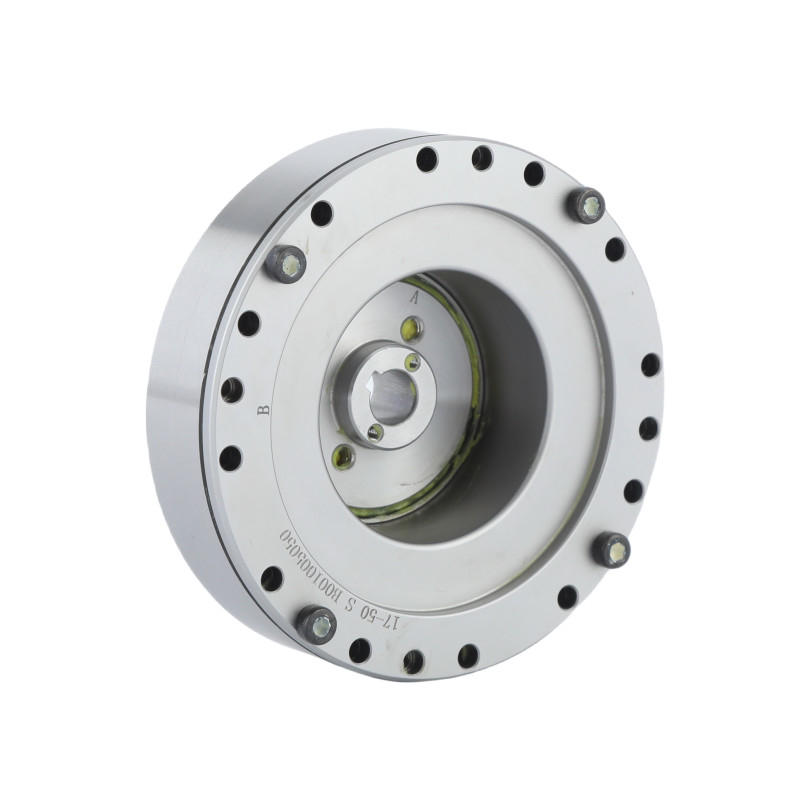

Ελαφριά γεννήτρια κυμάτων συμπίεσης αρμονική κίνηση σερβοκινητήρας μειωτήρας 5

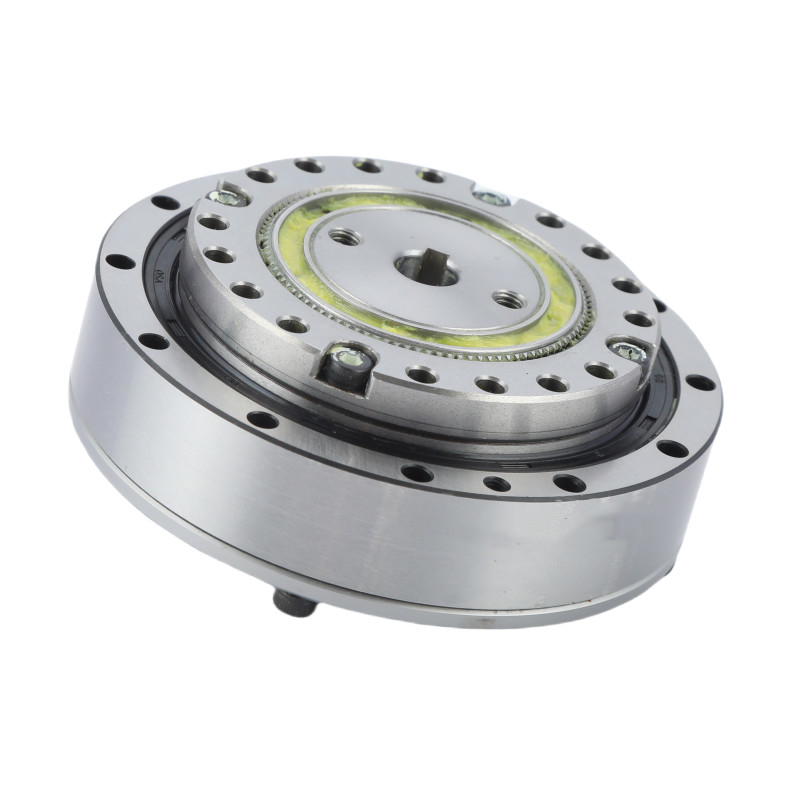

Ελαφριά γεννήτρια κυμάτων συμπίεσης αρμονική κίνηση σερβοκινητήρας μειωτήρας 6

Ελαφριά γεννήτρια κυμάτων συμπίεσης αρμονική κίνηση σερβοκινητήρας μειωτήρας 7

	Βασικά χαρακτηριστικά των μονάδων αρμονικών μετατροπών LHT - I μοντέλο 40
	Προϊόν	Μοντέλο 40 Αρμονική κίνηση
	Συστατικά	Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα
	Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1
	Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
	Μέση ταχύτητα εισόδου	4000 στροφές/min
	Μέγιστη ταχύτητα εισόδου	3000 στροφές/λεπτο
	Σχεδιασμένη Ζωή	15000 ώρες
	Σχήμα	40
	Βάρος	40,4 kg
	Εγγύηση	1 έτος

Εφαρμογές


Ανθρωποειδές ρομπότ	Μηχανές CNC	Συστήματα κατασκευής
