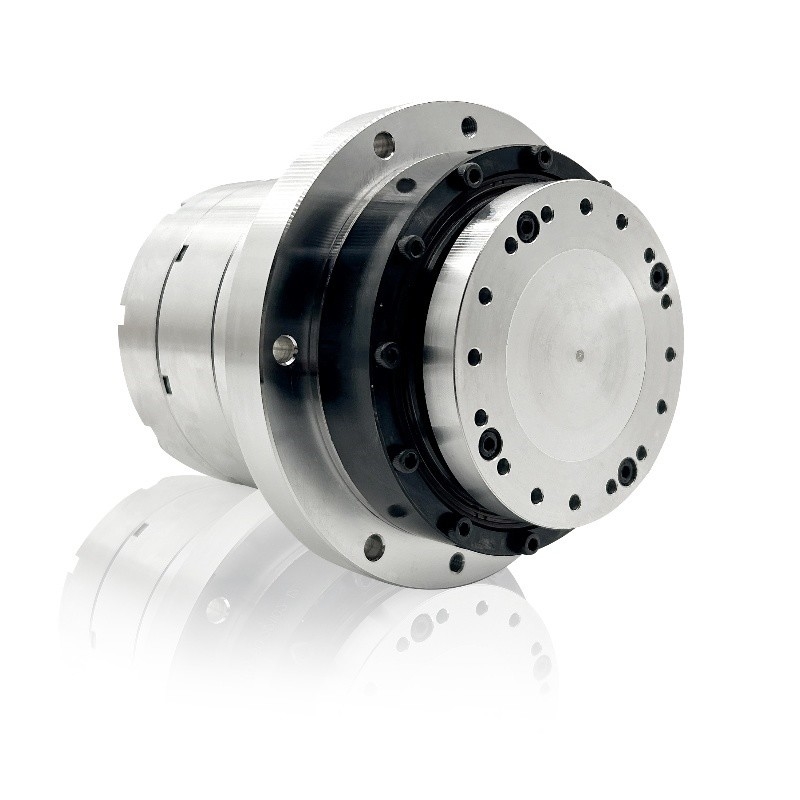

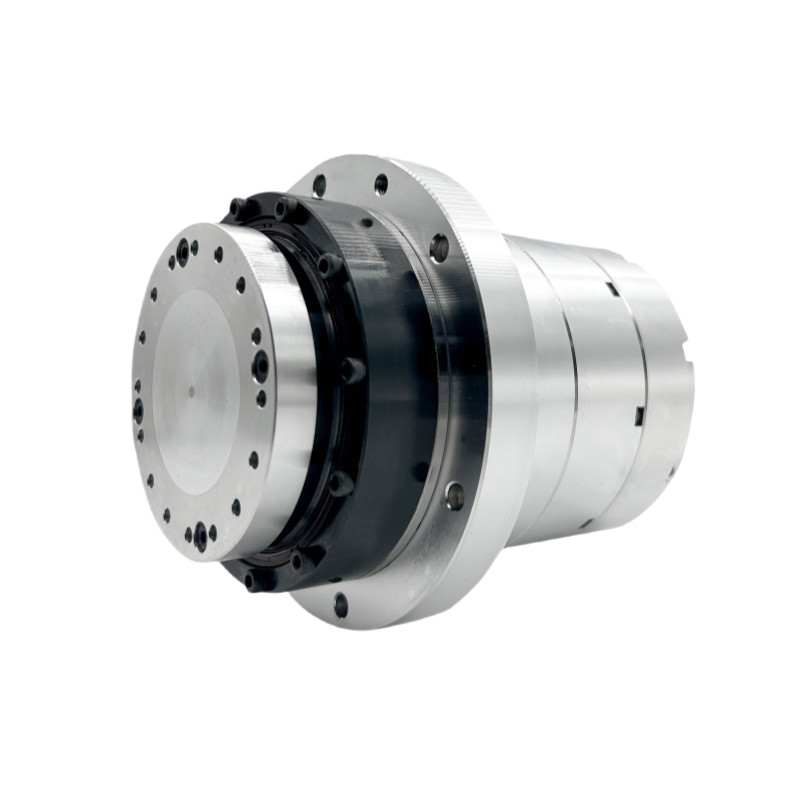

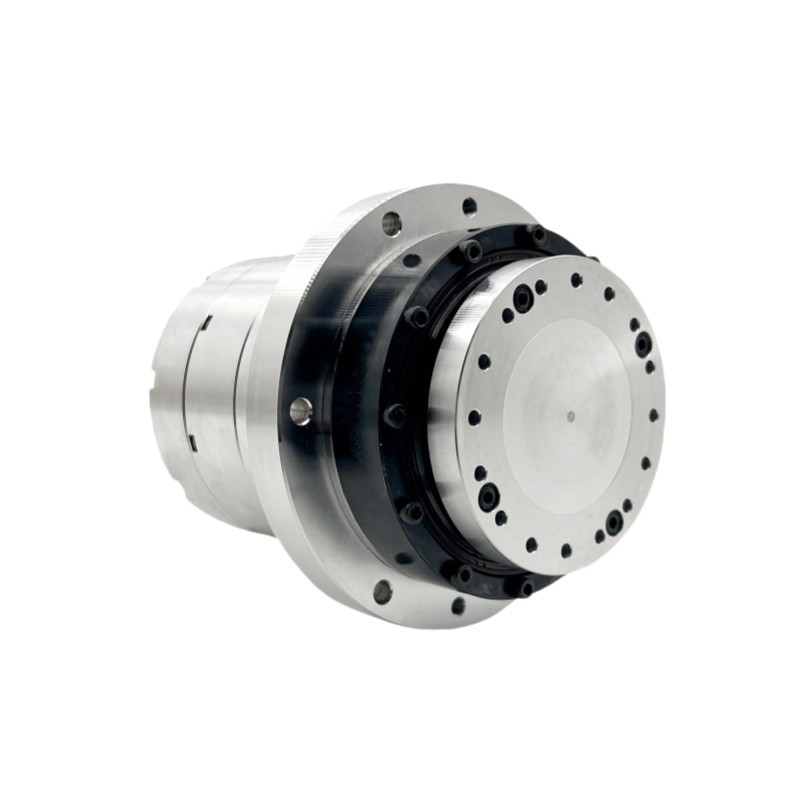

Μοντέλο 20 Στροφικό ρομαντικό κινητήρα ρομπότ Arm Joint Motor HASF σειράς

Ενεργοποιητής αρμονικής κίνησης του ρομπότ

ενεργοποιητής εναρμονικής κίνησης Συνδυασμός κινητήρα

Εναρμονικός κινητήρας αρθρώσεων χεριού ρομπότ

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Πλευρική έξοδος Εξαγωγείς περιστροφής με φτερούγες της σειράς HASF

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Ενεργοποιητές περιστροφής σειράς HASF μοντέλο 17

Ποσοστό μείωσης:

51:1, 81:1, 101:1, 121:1

Αριθμός μοντέλου:

Τύπος κωδικοποιητή:

Απόλυτος κωδικοποιητής

Αριθμός πόλων μηχανών:

Εφαρμογή:

3C αυτοματισμός, μηχανήματα CNC ακριβείας, εξοπλισμός γυαλιού, ανθρωποειδές ρομπότ, εξοπλισμός λέιζε

Βάρος με φρένο:

20,8 κιλά

Βάρος χωρίς πέδη:

2.2kg

Κύρια χαρακτηριστικά:

Υψηλή απόδοση, μακρά διάρκεια ζωής

Σχεδιασμένη Ζωή:

10000 ώρες

Βαθμοί Προστασίας:

Τύπος πλήρως κλειστού αυτοψυκτικού (IP65)

Δυνατότητα διηλεκτρικής:

AC1500V/ 1 λεπτό

Αντίσταση μόνωσης:

Περισσότεροι από 100MΩ ((DC500V)

Τάξη μόνωσης:

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Βίντεο

Η σειρά HAT περιστροφικών ενεργοποιητών κούφου άξονα ενσωματωμένων με ενεργειακή αρμονική τροφοδοσία

Βρείτε την καλύτερη τιμή

Βίντεο

Μηδενική αντίδραση Μεγάλο κούφιο άξονα περιστροφικού ενεργοποιητή ρομπότ κοινής σειράς HAMF

Βρείτε την καλύτερη τιμή

Βίντεο

ODM Κούφιο Άξονα Actuator Ρομπότ Άρμα Συνδυασμός Κινητήρα Για Λαζερικό Μηχανή Κόψιμο

Βρείτε την καλύτερη τιμή

Βίντεο

Κωλόξυλο αρμονικό κινητήρα κινητήρα ρομποτικού βραχίονα σειράς HAMF

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Υψηλής απόδοσης και ροπής εξόδου Στερεός άξονας HASF σειράς μοντέλο 20 περιστροφικοί ενεργοποιητές φλάνγκας

Name: Μοντέλο 20 Στροφικό ρομαντικό κινητήρα ρομπότ Arm Joint Motor HASF σειράς
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Πλευρική έξοδος Εξαγωγείς περιστροφής με φτερούγες της σειράς HASF
Availability: InStock

Περιγραφή του προϊόντος

Ένας περιστρεφόμενος ενεργοποιητής είναι ένας πνευματικός κύλινδρος που χρησιμοποιείται για να παρέχει μια περιστρεφόμενη ή γωνιακή κίνηση, επιτρέποντας μια κίνηση σε μια ταλαντωτική κίνηση μέσω μιας καθορισμένης γωνίας.

Οι περιστρεφόμενοι κινητήρες απλοποιούν το σχεδιασμό και μπορούν να μειώσουν τα προβλήματα συντήρησης.

Ένας ενεργοποιητής είναι ένα μέρος μιας συσκευής ή μηχανής που το βοηθά να επιτύχει φυσικές κινήσεις με τη μετατροπή ενέργειας, συχνά ηλεκτρικής, αέρας ή υδραυλικής,σε μηχανική δύναμηΜε απλά λόγια, είναι το συστατικό σε κάθε μηχανή που επιτρέπει την κίνηση.

Χαρακτηριστικά του προϊόντος

Ενσωματωμένο σχεδιασμό

Συνδυάζει έναν αρμονικό μειωτή υψηλής ροπής, έναν κινητήρα άμεσης κίνησης και έναν προαιρετικό απόλυτο κωδικοποιητή πολλαπλών στροφών με κενό άξονα για οπτικές εφαρμογές.

Μηδενική αντίδραση

Σχεδόν μηδενική αντίδραση λόγω των εξαιρετικών χαρακτηριστικών του αρμονικού μειωτή και της ακαμψίας του κινητήρα.

Χαμηλός θόρυβος

Κάθε κινητήρας υποβάλλεται σε ξεχωριστή δοκιμή πριν από την αποστολή για να εξασφαλιστεί η λειτουργία της ενσωματωμένης ορμονικής μονάδας με χαμηλή δόνηση και χαμηλό θόρυβο.

Χωρίς συντήρηση

Δεν απαιτεί τακτική συντήρηση και δεν χρειάζεται αντικατάσταση λιπαντικού κατά τη χρήση.

Πίνακας παραμέτρων των περιστρεφόμενων ενεργοποιητών HASF 20

Η σειρά έχει			20
Ποσοστό μείωσης			51	81	101	121	161
220VAC	Δυναμική ροπής	Αριθμός	69	91	102	108	113
	Ονομαστική ροπή	Αριθμός	30	48	58	61	61
	Μέγιστη ταχύτητα	στροφές	98	62	50	41	31
	Κατηγορία ταχύτητας	στροφές	51	32	26	21	16
	Μέγιστο ρεύμα	Άλλα όπλα	6.04	5.02	4.51	3.98	3.13
	Κατηγοριοποιημένο ρεύμα	Άλλα όπλα	2.63	2.65	2.56	2.25	1.69
	Σταθερή ροπής	Α/Μαχαιρά	11.42	18.14	22.62	27.1	36.06
	Αντίσταση φάσης	Ωμ ((20°C)	6.2
	Ινδυτικότητα φάσης	mH	7.7
	Επιστροφή EMF	Vrms/krpm	25
48VDC	Δυναμική ροπής	Αριθμός	69	91	102	108	113
	Ονομαστική ροπή	Αριθμός	39	58	61	61	61
	Μέγιστη ταχύτητα	στροφές	86	54	44	36	27
	Κατηγορία ταχύτητας	στροφές	51	32	26	21	16
	Μέγιστο ρεύμα	Άλλα όπλα	15.37	12.77	11.48	10.14	7.98
	Κατηγοριοποιημένο ρεύμα	Άλλα όπλα	8.69	8.14	6.86	5.73	4.31
	Σταθερή ροπής	Α/Μαχαιρά	4.49	7.13	8.89	10.65	14.17
	Αντίσταση φάσης	Ωμ ((20°C)	0.4
	Ινδυτικότητα φάσης	mH	0.9
	Επιστροφή EMF	Vrms/krpm	7.7
Απόλυτος κωδικοποιητής	Τύπος κωδικοποιητή		Απόλυτος κωδικοποιητής
	Ανάλυση (μονή περιστροφή κινητήρα)	λίγο	23, 24 bits
	Μηχανές μετρητών πολλαπλών στροφών	λίγο	16
Μονόκατευθυντική ακρίβεια θέσης		Τμήμα τόξου	≤ 75	≤ 75	≤ 60	≤ 50	≤ 50
Επαναλαμβανόμενη ακρίβεια θέσης		Τμήμα τόξου	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
Σκληρότητα ανατροπής		x10⁴Ν.μ. /rad	24
Σκληρότητα στροφής		x10⁴Ν.μ. /rad	1.8	2.3
Σωστή στιγμή αδράνειας	Χωρίς φρένα	kg*m²	8.8*10^-5
Σωστή στιγμή αδράνειας	Με φρένο	kg*m²	9.17*10^-5
Μάζα	Χωρίς φρένα	Κίλο	2.4
Μάζα	Με φρένο	Κίλο	2.96
Αριθμός πόλων κινητήρα		Αστέρας	16
Περιβαλλοντικές συνθήκες			Θερμοκρασία λειτουργίας: 0~40°C Θερμοκρασία αποθήκευσης: -20~60°C Υγρασία λειτουργίας/Υγρασία αποθήκευσης: 20~80% RH (χωρίς συμπύκνωση) Αντίσταση δονήσεων: 24,5m/s2 (συχνότητα: 10~400Hz) Απαγορεύεται η χρήση σκόνης ή μεταλλικών σκόνης, διαβρωτικών αερίων, εύφλεκτων αερίων, ομίχλης πετρελαίου και άλλων εσωτερικών χώρων, αποφεύγεται η άμεση ηλιακή ακτινοβολία Κάτω από 1000 m υψόμετρο
Μόνωση κινητήρα			Αντίσταση μόνωσης: άνω των 100MΩ ((DC500V)
			Δυνατότητα διηλεκτρικής: AC1500V/ 1 λεπτό
			Τάξη μόνωσης: F
Αξιολογίες Προστασίας			Τύπος πλήρως κλειστού αυτοψυκτικού (IP65)

Μοντέλο 20 Στροφικό ρομαντικό κινητήρα ρομπότ Arm Joint Motor HASF σειράς 0

Πεδίο εφαρμογής

Βιομηχανική αυτοματοποίηση

Ρομποτικά όπλα: Οι περιστρεφόμενοι ενεργοποιητές είναι ζωτικής σημασίας στις αρθρώσεις των ρομποτικών χεριών, παρέχοντας την απαραίτητη περιστρεφόμενη κίνηση για εργασίες όπως συγκόλληση, βάψιμο, συναρμολόγηση και χειρισμό υλικών.

Συστήματα μεταφοράς: Χρησιμοποιούνται για τον έλεγχο της περιστροφής των ιμάντων μεταφοράς, εξασφαλίζοντας ομαλή και αποτελεσματική μεταφορά υλικών εντός των εγκαταστάσεων παραγωγής και μεταποίησης.- Δεν ξέρω.

Αεροδιαστημική και Άμυνα

Επιφάνειες ελέγχου αεροσκαφών: Οι περιστρεφόμενοι ενεργοποιητές χρησιμοποιούνται για να μετακινούν επιφάνειες ελέγχου, όπως ελαρόνια, ανελκυστήρες και πηδάλια, τα οποία είναι απαραίτητα για τον έλεγχο της δυναμικής πτήσης του αεροσκάφους.

Συστήματα όπλων: Σε στρατιωτικές εφαρμογές, οι περιστρεφόμενοι κινητήρες μπορούν να βρεθούν σε συστήματα πύργου για άρματα μάχης και άλλα οχήματα, όπου απαιτείται ακριβής έλεγχος περιστροφής για στόχευση.

- Δεν ξέρω.Ανανεώσιμες πηγές ενέργειας

	Αιολικές ανεμογεννήτριες: Οι περιστρεφόμενοι κινητήρες ελέγχουν το ύψος των λεπίδων στις ανεμογεννήτριες για τη βελτιστοποίηση της συλλογής ενέργειας από τον άνεμο.
	Αιολικές ανεμογεννήτριες: Οι περιστρεφόμενοι κινητήρες ελέγχουν το ύψος των λεπίδων στις ανεμογεννήτριες για τη βελτιστοποίηση της συλλογής ενέργειας από τον άνεμο.

- Δεν ξέρω.Ιατρικός εξοπλισμός- Δεν ξέρω.

Μοντέλο 20 Στροφικό ρομαντικό κινητήρα ρομπότ Arm Joint Motor HASF σειράς 4

Χειρουργικά Ρομπότ: Οι περιστρεφόμενοι κινητήρες επιτρέπουν ακριβείς κινήσεις σε ρομποτικά χειρουργικά όργανα, βελτιώνοντας την ακρίβεια και τον έλεγχο κατά τη διάρκεια των διαδικασιών.

Διαγνωστικός εξοπλισμός: Χρησιμοποιούνται σε εξοπλισμό απεικόνισης, όπως σαρωτές ΤΤ και μηχανές μαγνητικής τομογραφίας, για τον έλεγχο της περιστροφής των μηχανισμών σαρώσεως.
