Name: ODM Αρμονικός μειωτής ταχύτητας γεννήτης κυμάτων κίνησης για ανθρωποειδή ρομπότ
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-20-XX-U-III
Availability: InStock

Σπίτι > προϊόντα > Αρμονικό Drive >

ODM Αρμονικός μειωτής ταχύτητας γεννήτης κυμάτων κίνησης για ανθρωποειδή ρομπότ

ODM αρμονικός μειωτής ταχύτητας

Ανθρωποειδή ρομπότ αρμονικό μειωτή ταχύτητας

Ηλεκτρονικός γεννήτης κυμάτων

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LHT-20-XX-U-III

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Μειωτής αρμονικών του μοντέλου 20

Συστατικά:

Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα

Ποσοστό μείωσης:

50:1, 80:1, 100:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέγιστη ταχύτητα εισόδου:

6500 στροφές/λεπτο

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Σχεδιασμένη Ζωή:

15000 ώρες

Βάρος:

1.32kg

Εφαρμογή:

Ρομποτική, Αεροδιαστημική, Ιατρικός εξοπλισμός

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

ΛΗΤ - Σειρά ΙΙΙ Μειωτήρα κυμάτων έντασης Αρμονικές ταχύτητες

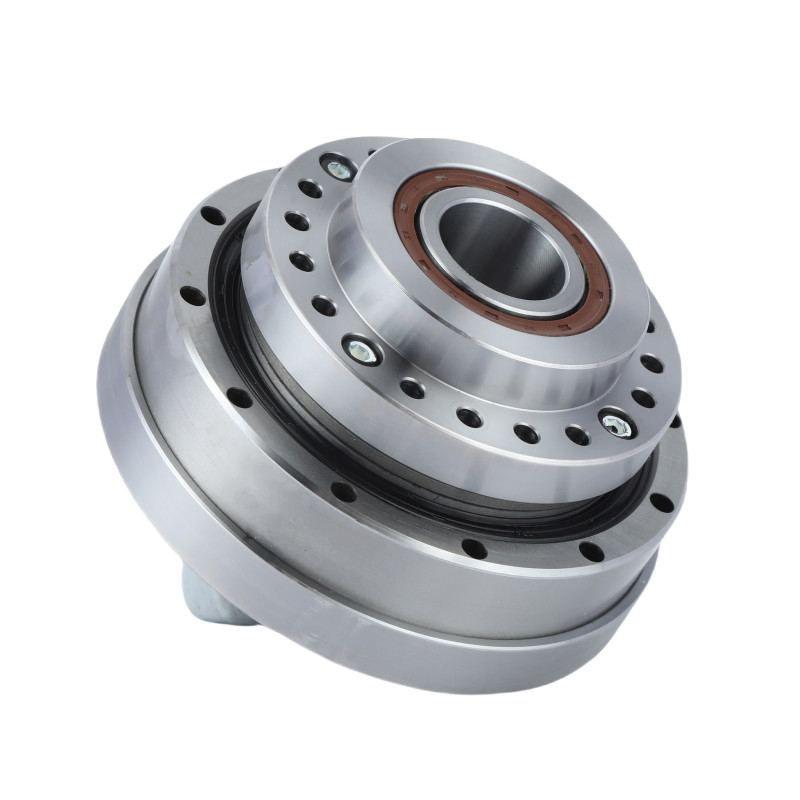

ODM Αρμονικός μειωτής ταχύτητας γεννήτης κυμάτων κίνησης για ανθρωποειδή ρομπότ 0

Περιγραφή του προϊόντος

Μια αρμονική κίνηση είναι χωρίς αντίδραση με υψηλό ποσοστό μείωσης ταχύτητας από το σχεδιασμό.

Ο βασικός άξονας περιστρέφει τη γεννήτρια κυμάτων συμπίεσης, η οποία είναι ελλειπτική με ρουλεμάν γύρω από την περιφέρεια.

Με αρχές λειτουργίας και κατασκευή που μεγιστοποιούν την ροπή παραγωγής και ελαχιστοποιούν το μέγεθος και το βάρος,

Οι αρμονικές ταχυτήτες προσφέρουν πλεονεκτήματα όπως υψηλές αναλογίες μείωσης σε ένα μόνο στάδιο, μηδενική αντίδραση και υψηλή ακρίβεια που δεν μπορούν να εξισωθούν από τις συμβατικές γραμμές ταχυτήτων.

Χαρακτηριστικά

1Υψηλή ακρίβεια και επαναληψιμότητα: απαραίτητη για εφαρμογές που απαιτούν ακριβή θέση και έλεγχο.

2. Συμπληρωματικό μέγεθος: εξοικονομεί χώρο, επιτρέποντας πιο συμπαγές και ελαφρύ σχεδιασμό.

3Υψηλή αναλογία ροπής προς βάρος: παρέχει ισχυρή ροπή χωρίς σημαντικό βάρος.

4. Λιγότερη φθορά και μακρά διάρκεια ζωής: Λόγω της επαφής των δοντιών, η οποία ελαχιστοποιεί την φθορά και επεκτείνει τη διάρκεια ζωής της μονάδας.

5- Αδιάλειπτη λειτουργία: παρέχει ομαλή και συνεπή κίνηση, ιδανική για λεπτές εργασίες.

Προδιαγραφές

Σχήμα		20
Ποσοστό μείωσης		50	80	100
Ονομαστική ροπή στην είσοδο 2000r/min	Νμ	17	24	28
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	Νμ	39	51	57
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	Νμ	24	33	34
Επιτρεπόμενη μέγιστη στιγμιαία ροπή	Νμ	69	89	95
Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου	r/min	6500
Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου	r/min	3500
Αντίδραση	Διάταξη Arc Sec	≤ 20
Βάρος	Κίλο	1.32
Ζωή του σχεδιασμού	Η ώρα	9000	10000	10000

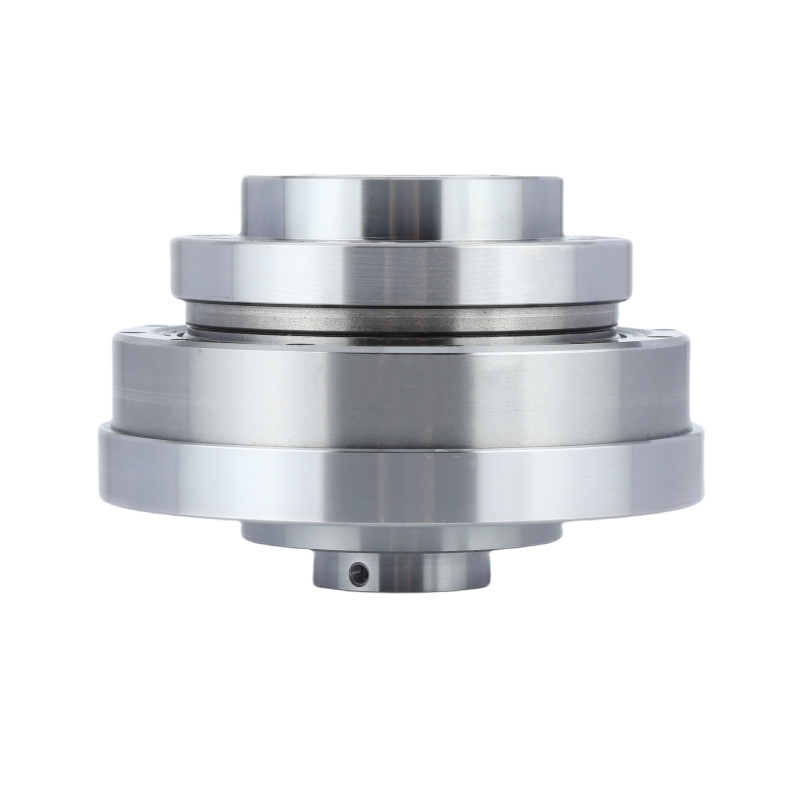

ODM Αρμονικός μειωτής ταχύτητας γεννήτης κυμάτων κίνησης για ανθρωποειδή ρομπότ 2

Λεπτομερείς εικόνες

	Βασικά χαρακτηριστικά των μονάδων αρμονικών εργαλείων LHT - III μοντέλου 20
	Προϊόν	Τεχνική οδήγηση
	Συστατικά	Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα
	Ποσοστό μείωσης	50:1, 80:1, 100:1
	Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
	Μέση ταχύτητα εισόδου	6500 στροφές/min
	Μέγιστη ταχύτητα εισόδου	3500 στροφές/min
	Σχεδιασμένη Ζωή	15000 ώρες
	Σχήμα	20
	Βάρος	1.32 κιλά
	Εγγύηση	1 έτος

Εφαρμογές


Οπτικές μηχανές	3D εκτύπωση και κατασκευή χαρτιού	Συστήματα κατασκευής
