Τόπος καταγωγής:
Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
LHT-25-XX-U-III
Χαμηλή αντίδραση Ελαστικός μειωτής κύματος Αρμονικές γρανάζες
Περιγραφή του προϊόντος
Μια αρμονική κίνηση είναι χωρίς αντίδραση με υψηλό ποσοστό μείωσης ταχύτητας από το σχεδιασμό.
Οι αρμονικές μονάδες κίνησης αποτελούν αναπόσπαστο μέρος εφαρμογών που απαιτούν υψηλή ακρίβεια, υψηλή ροπή και συμπαγές σχεδιασμό.Η μοναδική αρχή λειτουργίας και τα πλεονεκτήματα τους τα καθιστούν κατάλληλα για ένα ευρύ φάσμα βιομηχανιών, από τη ρομποτική και την αεροδιαστημική μέχρι τις ιατρικές συσκευές και τον βιομηχανικό αυτοματισμό.Τα αρμονικά συστήματα κίνησης συμβάλλουν σημαντικά στην απόδοση και την αποτελεσματικότητα των σύγχρονων τεχνολογικών συστημάτων.
|
Λειτουργία Όταν η γεννήτρια κυμάτων περιστρέφεται, παραμορφώνει το flexspline, προκαλώντας τα εξωτερικά δόντια της να εμπλακούν με τα εσωτερικά δόντια του κυκλικού spline σε δύο αντίθετα σημεία. Καθώς η γεννήτρια κυμάτων συνεχίζει να περιστρέφεται, τα σημεία εμπλοκής κινούνται γύρω από την περιφέρεια, προκαλώντας την περιστροφή της ευελιξίας. Το flexspline έχει λιγότερα δόντια από το κυκλικό spline,Έτσι μια πλήρης περιστροφή της γεννήτριας κύματος έχει ως αποτέλεσμα το flexspline να περιστρέφεται με τη διαφορά στον αριθμό των δοντιών μεταξύ των δύο splines, επιτυγχάνοντας υψηλό ποσοστό μείωσης. |
Προδιαγραφές
| Σχήμα | 25 | |||||
| Ποσοστό μείωσης | 50 | 80 | 100 | 120 | ||
| Ονομαστική ροπή στην είσοδο 2000r/min | Νμ | 51 | 82 | 87 | 87 | |
| kgfm | 5.2 | 8.4 | 8.9 | 8.9 | ||
| Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή | Νμ | 127 | 178 | 204 | 217 | |
| kgfm | 13 | 18 | 21 | 22 | ||
| Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου | Νμ | 72 | 113 | 140 | 140 | |
| kgfm | 7.3 | 12 | 14 | 14 | ||
| Επιτρεπόμενη μέγιστη στιγμιαία ροπή | Νμ | 242 | 332 | 369 | 395 | |
| kgfm | 25 | 34 | 38 | 40 | ||
| Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease) |
r/min | 5600 | ||||
| Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease) |
r/min | 3500 | ||||
| Αντίδραση | Διάταξη Arc Sec | ≤ 20 | ||||
| Βάρος | Κίλο | 2.02 | ||||
| Ζωή του σχεδιασμού | Η ώρα | 15000 | ||||

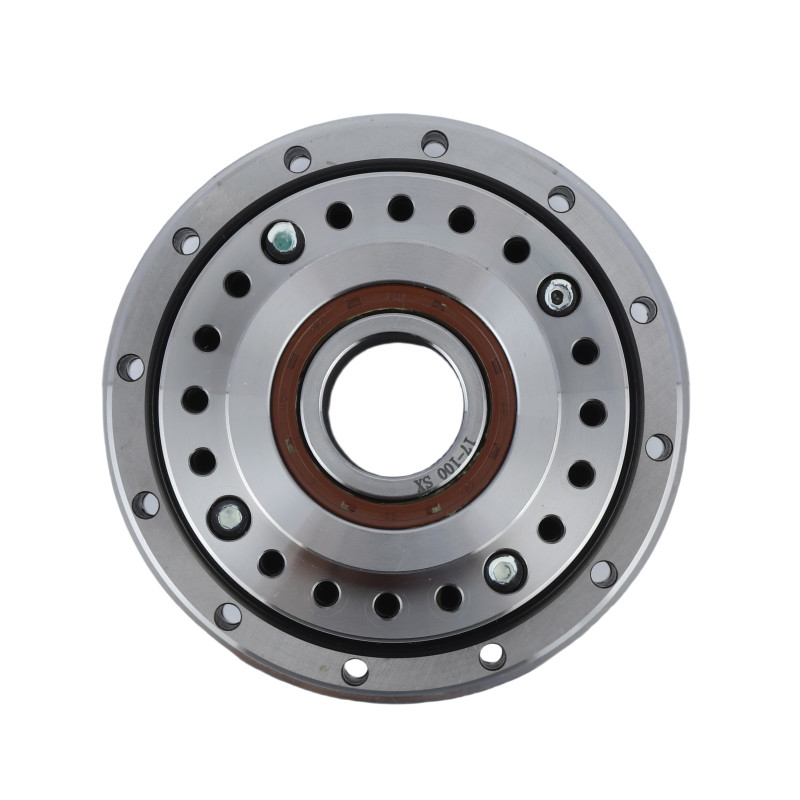

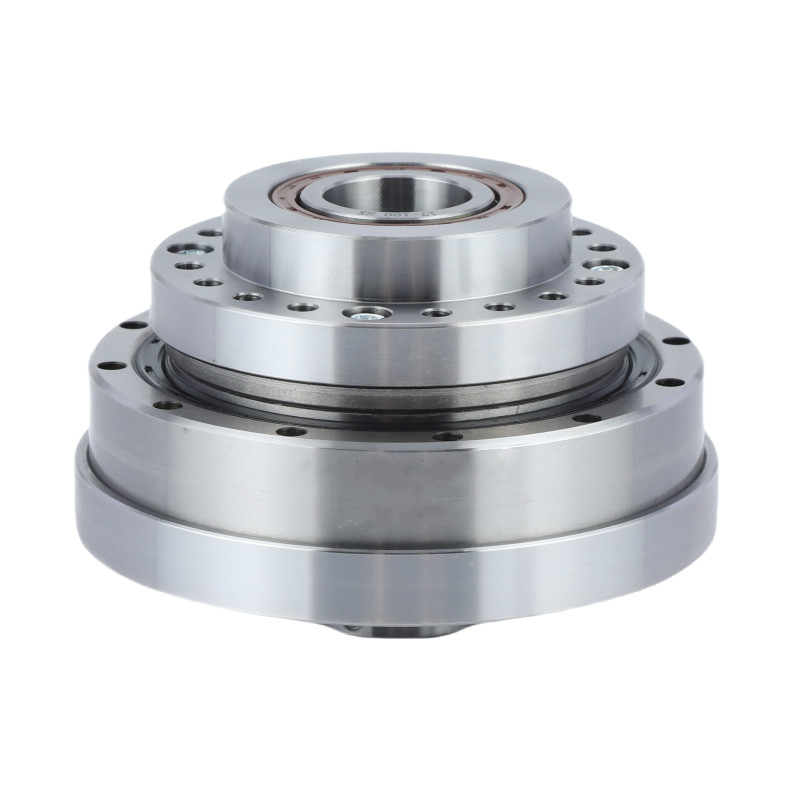

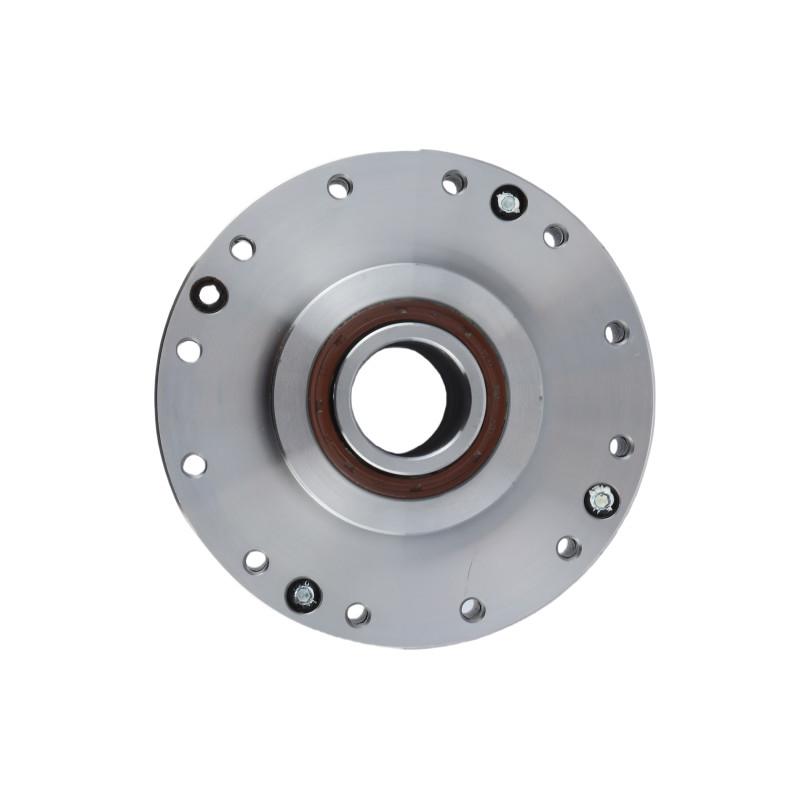

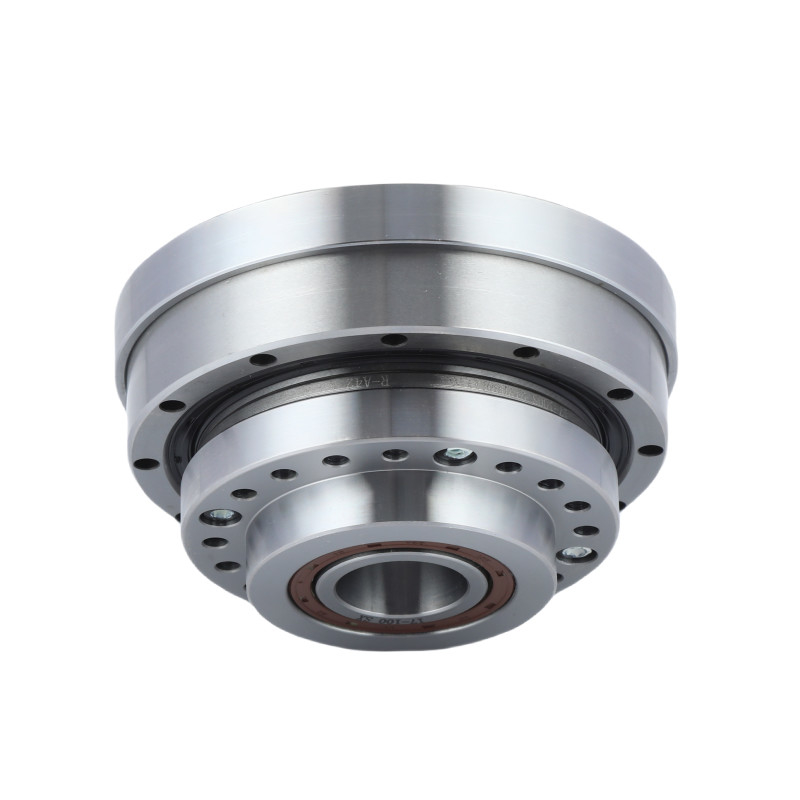

Λεπτομερείς εικόνες
|
Βασικά χαρακτηριστικά των μονάδων αρμονικού κιβωτίου LHT - III μοντέλου 25 | |||
| Προϊόν | Μείκτης κυμάτων τάσης μοντέλου 25 | |||
|
Συστατικά
|
Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα | |||
|
Ποσοστό μείωσης
|
50:1, 80:1, 100:1, 120:1 | |||
|
Αντίδραση
|
Λιγότερο από 20 δευτερόλεπτα τόξου | |||
|
Μέση ταχύτητα εισόδου
|
5600 στροφές/λεπτο | |||
|
Μέγιστη ταχύτητα εισόδου
|
3500 στροφές/min | |||
|
Σχεδιασμένη Ζωή
|
15000 ώρες | |||
|
Σχήμα
|
25 | |||
|
Βάρος
|
1.32 κιλά | |||
| Εγγύηση | 1 έτος | |||
Εφαρμογές
|
|
|
| Βιομηχανικά ρομπότ | Ανθρώπινα ρομπότ | Μηχανές CNC |
