Name: Χαμηλή αντίδραση Αρμονική κίνηση Μείωση τροχιάς ρυμουλκούμενου Μείωση κύματος τάσης
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-32-XX-U-III
Availability: InStock

Σπίτι > προϊόντα > Αρμονικό Drive >

Χαμηλή αντίδραση Αρμονική κίνηση Μείωση τροχιάς ρυμουλκούμενου Μείωση κύματος τάσης

Χαμηλή αντίδραση αρμονικό ρουλέν

Συγκριτικά ρουλεμάν

ορμονική μείωση ταχυτήτων

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LHT-32-XX-U-III

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Μειωτής αρμονίας μοντέλου 32

Συστατικά:

Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα

Ποσοστό μείωσης:

50:1, 80:1, 100:1, 120:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέγιστη ταχύτητα εισόδου:

4800 r/min

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Σχεδιασμένη Ζωή:

15000 ώρες

Βάρος:

4.2kg

Εφαρμογή:

Ρομποτική, Αεροδιαστημική, Ιατρικός εξοπλισμός, Βιομηχανική αυτοματοποίηση, Οπτική και Φωτονική

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Χαμηλή αντίδραση Αρμονική κίνηση Μείωση κύματος τάσης

Περιγραφή του προϊόντος

Το γρανάζιο κύματος συμπίεσης (γνωστό και ως αρμονικό γρανάζιο) είναι ένα είδος μηχανικού συστήματος γρανάζισης που χρησιμοποιεί ευέλικτο σπιλίνου με εξωτερικά δόντια,που παραμορφώνεται από περιστρεφόμενο ελλειπτικό βύσμα για να συνδέεται με τα εσωτερικά δόντια των κιβωτίων ενός εξωτερικού σπλιν.

Η τροφοδοσία κύματος πίεσης χρησιμοποιείται συνήθως στη ρομποτική και την αεροδιαστημική.

Οι αρμονικοί κινητήρες αποτελούνται από τρία κύρια στοιχεία

Γεννήτρια κύματος: Ένα ελλειπτικό καμάρι που χωράει μέσα σε μια ευέλικτη κυλινδρική σπείρα (Flexspline).
Flexspline: Ευέλικτο κυλινδρικό στοιχείο με εξωτερικά δόντια που ταιριάζουν με τα εσωτερικά δόντια της κυκλικής σπλιν.
Στρογγυλή σπείρα: Ένα άκαμπτο δαχτυλίδι με εσωτερικά δόντια που συνδέονται με την εύκαμπτη σπείρα.

Πίνακας παραμέτρων

Σχήμα		32
Ποσοστό μείωσης		50	80	100	120
Ονομαστική ροπή στην είσοδο 2000r/min	Νμ	99	153	178	178
Ονομαστική ροπή στην είσοδο 2000r/min	kgfm	10	16	18	18
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	Νμ	281	395	433	459
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	kgfm	29	40	44	47
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	Νμ	140	217	281	281
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	kgfm	14	22	29	29
Επιτρεπόμενη μέγιστη στιγμιαία ροπή	Νμ	497	738	841	892
Επιτρεπόμενη μέγιστη στιγμιαία ροπή	kgfm	51	75	86	91
Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	r/min	4800
Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	r/min	3500
Αντίδραση	Διάταξη Arc Sec	≤ 20
Βάρος	Κίλο	4.2
Ζωή του σχεδιασμού	Η ώρα	15000

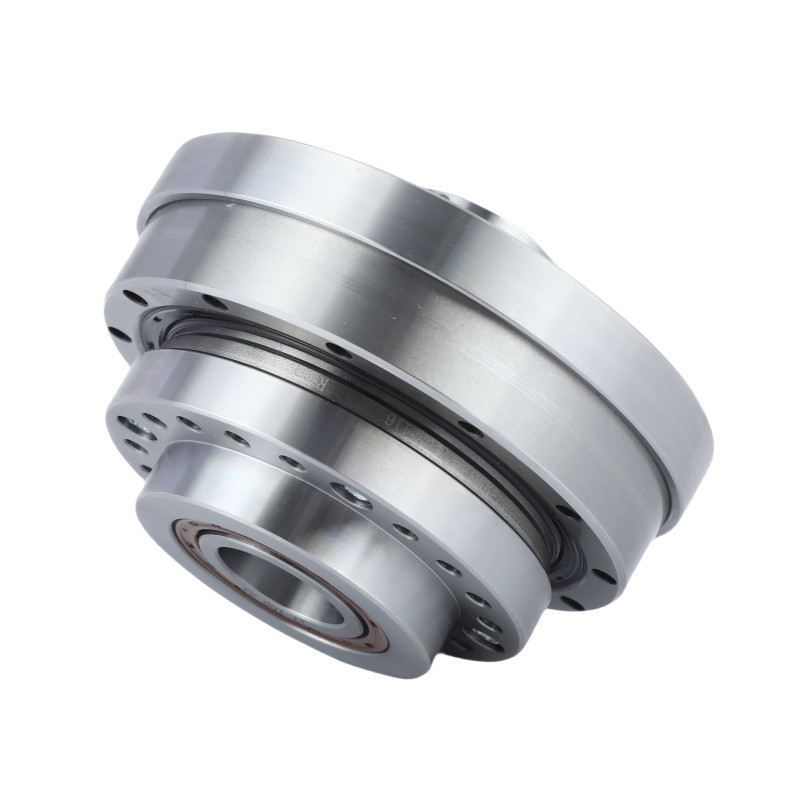

Χαμηλή αντίδραση Αρμονική κίνηση Μείωση τροχιάς ρυμουλκούμενου Μείωση κύματος τάσης 1

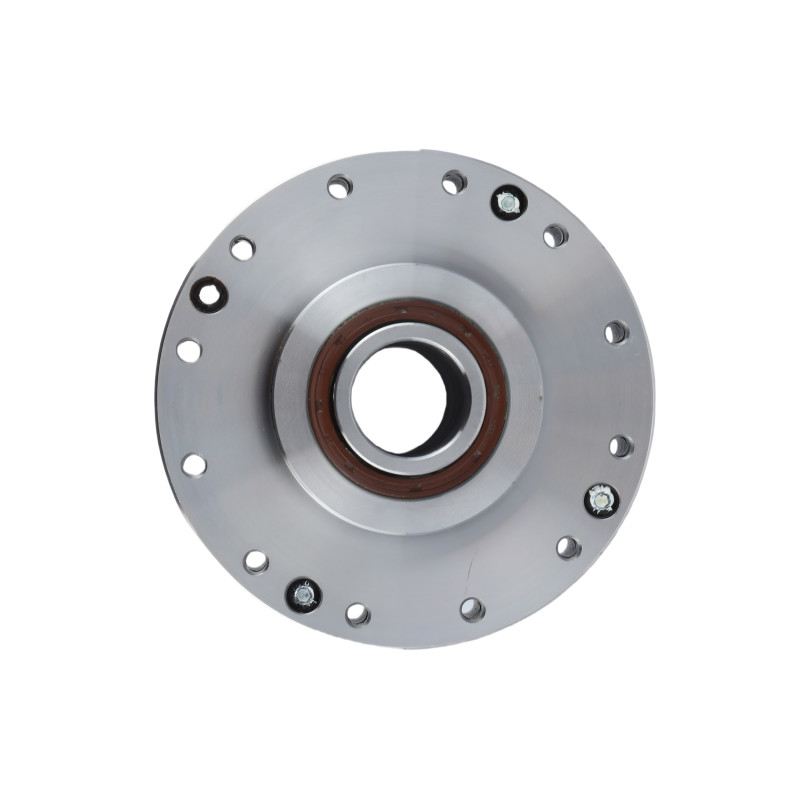

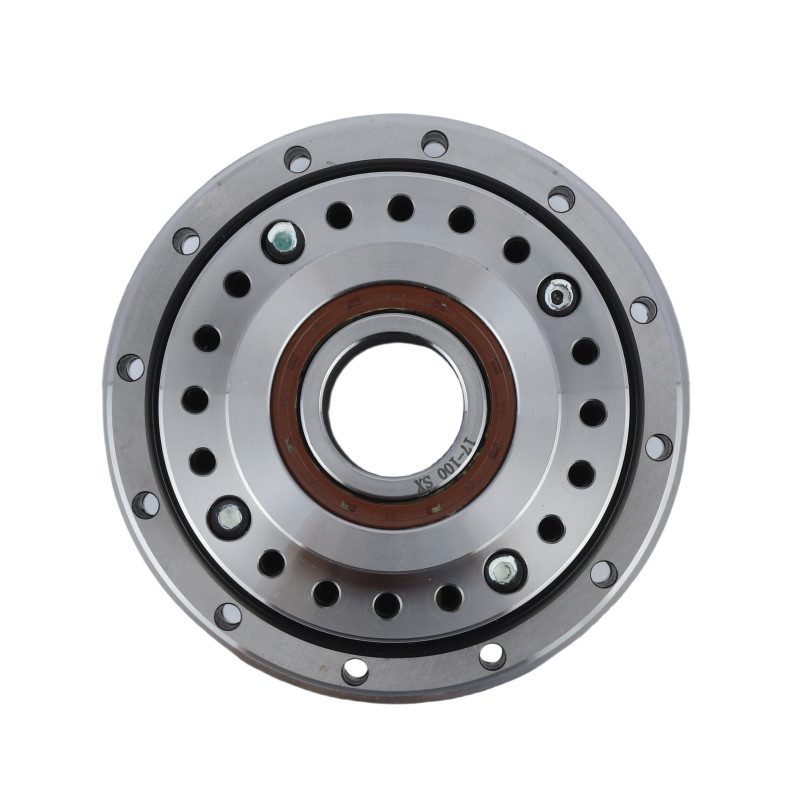

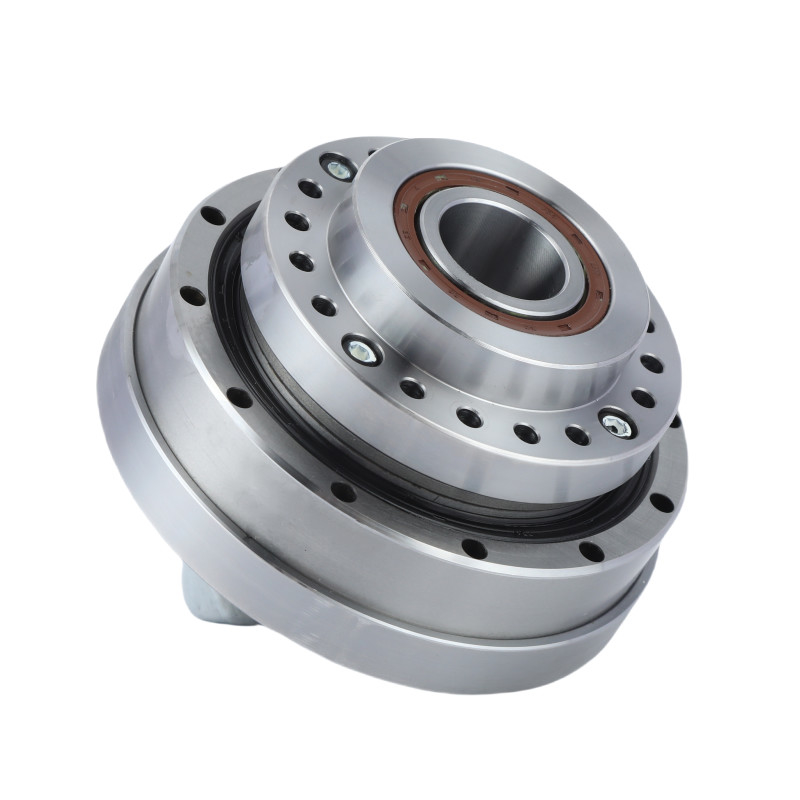

Λεπτομερείς εικόνες

	Βασικά χαρακτηριστικά των μονάδων εναρμονικού κιβωτίου LHT - III μοντέλου 32
	Προϊόν	Μειωτής κυμάτων τάσης μοντέλου 32
	Συστατικά	Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα
	Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1
	Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
	Μέση ταχύτητα εισόδου	4800 στροφές/min
	Μέγιστη ταχύτητα εισόδου	3500 στροφές/min
	Σχεδιασμένη Ζωή	15000 ώρες
	Σχήμα	32
	Βάρος	4.2kg
	Εγγύηση	1 έτος

Εφαρμογές


Βιομηχανικά ρομπότ	Ιατρικές συσκευές	Συστήματα κατασκευής
