Name: Μεγάλο κούφιο ορμονικό μειωτικό κιβώτιο ταχυτήτων μειωτή κύματος τάσης 7,2kg
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-40-XX-U-III
Availability: InStock

Σπίτι > προϊόντα > Αρμονικό Drive >

Μεγάλο κούφιο ορμονικό μειωτικό κιβώτιο ταχυτήτων μειωτή κύματος τάσης 7,2kg

Μεγάλο κούφιο σύστημα αρμονικής μείωσης

7.2kg εξοπλισμός αρμονικής μείωσης

7.2kg ορμονικό κιβώτιο ταχυτήτων

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LHT-40-XX-U-III

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Μοντέλο 40 Αρμονικές Γυμναστικές

Συστατικά:

Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα

Ποσοστό μείωσης:

50:1, 80:1, 100:1, 120:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέγιστη ταχύτητα εισόδου:

4000 στροφές/min

Μέση ταχύτητα εισόδου:

3000 r/min

Σχεδιασμένη Ζωή:

15000 ώρες

Βάρος:

7.2kg

Εφαρμογή:

Ρομποτική, Αεροδιαστημική, Ιατρικός εξοπλισμός, Βιομηχανική αυτοματοποίηση, Νέα βιομηχανία ενέργειας

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Μεγάλα κούφια αρμονικά γρανάζια LHT - σειράς III

Περιγραφή του προϊόντος

Το γρανάζιο κύματος συμπίεσης (γνωστό και ως αρμονικό γρανάζιο) είναι ένα είδος μηχανικού συστήματος γρανάζισης που χρησιμοποιεί ευέλικτο σπιλίνου με εξωτερικά δόντια,που παραμορφώνεται από περιστρεφόμενο ελλειπτικό βύσμα για να συνδέεται με τα εσωτερικά δόντια των κιβωτίων ενός εξωτερικού σπλιν.

Τεχνουργήματα κυμάτων συμπίεσηςχρησιμοποιεί μια μοναδική αρχή λειτουργίας που βασίζεται στην ελαστική μηχανική των μετάλλων.Τα μεγαλύτερα πλεονεκτήματα είναι τα χαρακτηριστικά μηδενικής αντίδρασης και η εξοικονόμηση βάρους και χώρου σε σύγκριση με άλλα γρανάζια, επειδή ο μηχανισμός των γρανάζων αποτελείται μόνο από τρία βασικά μέρη.Γεννήτης κυμάτων,ΦλεξπλέινκαιΣτρογγυλή Σπλήνα.

Μειωτής κύματος πίεσης αποτελείται από τρία κύρια στοιχεία

Γεννήτρια κύματος: Ένα ελλειπτικό καμάρι που χωράει μέσα σε μια ευέλικτη κυλινδρική σπείρα (Flexspline).
Flexspline: Ευέλικτο κυλινδρικό στοιχείο με εξωτερικά δόντια που ταιριάζουν με τα εσωτερικά δόντια της κυκλικής σπλιν.
Στρογγυλή σπείρα: Ένα άκαμπτο δαχτυλίδι με εσωτερικά δόντια που συνδέονται με την εύκαμπτη σπείρα.

Προδιαγραφές

Σχήμα		40
Ποσοστό μείωσης		50	80	100	120
Ονομαστική ροπή στην είσοδο 2000r/min	Νμ	178	268	345	382
Ονομαστική ροπή στην είσοδο 2000r/min	kgfm	18	27	35	39
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	Νμ	523	675	738	802
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή	kgfm	53	69	75	82
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	Νμ	255	369	484	586
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου	kgfm	26	38	49	60
Επιτρεπόμενη μέγιστη στιγμιαία ροπή	Νμ	892	1270	1400	1530
Επιτρεπόμενη μέγιστη στιγμιαία ροπή	kgfm	91	130	143	156
Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	r/min	4000
Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	r/min	3000
Αντίδραση	Διάταξη Arc Sec	≤ 20
Βάρος	Κίλο	7.2
Ζωή του σχεδιασμού	Η ώρα	15000

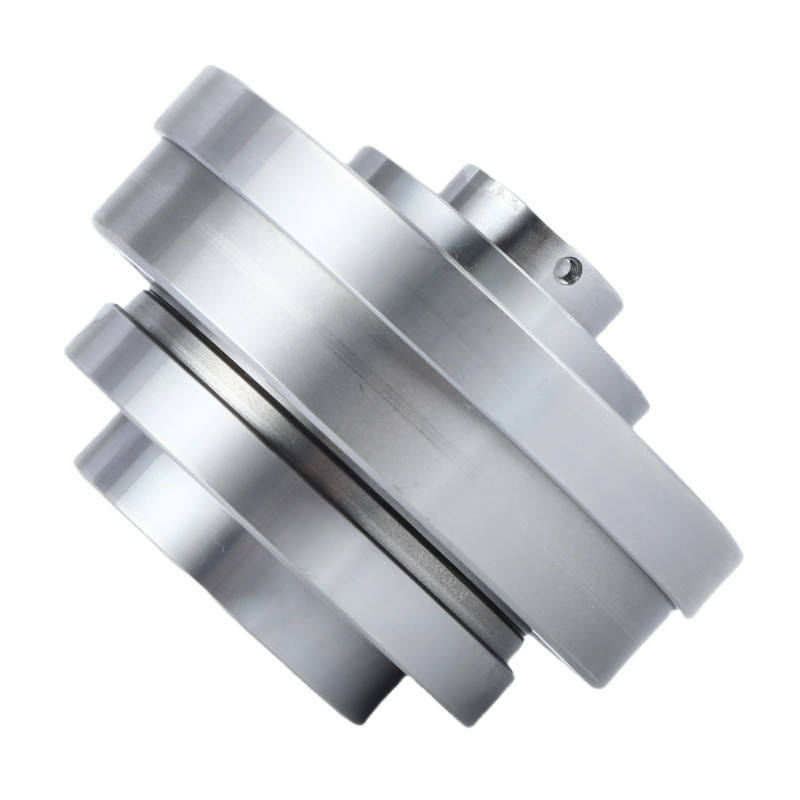

Μεγάλο κούφιο ορμονικό μειωτικό κιβώτιο ταχυτήτων μειωτή κύματος τάσης 7,2kg 1

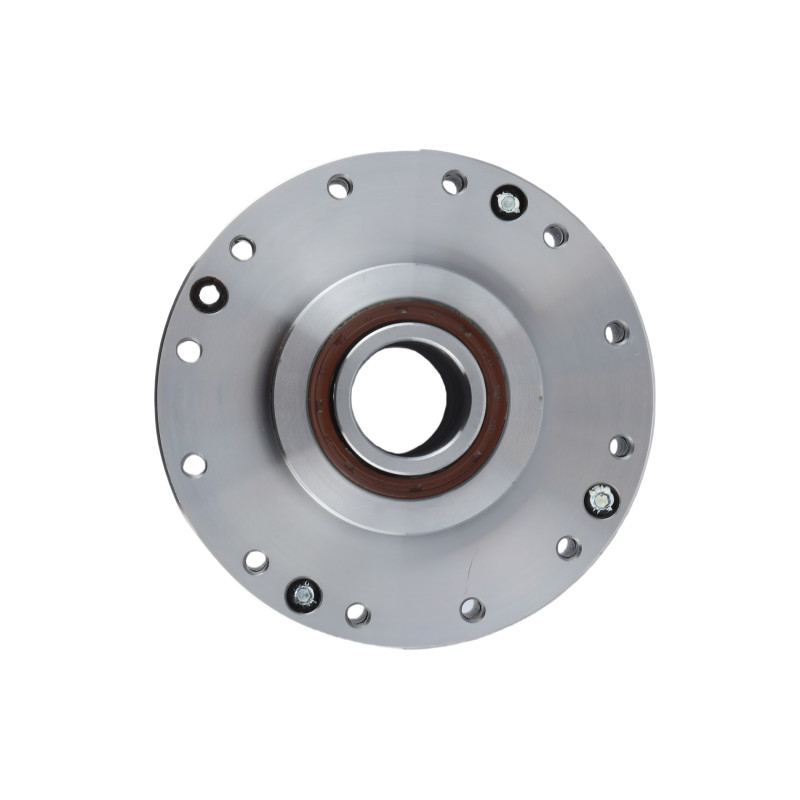

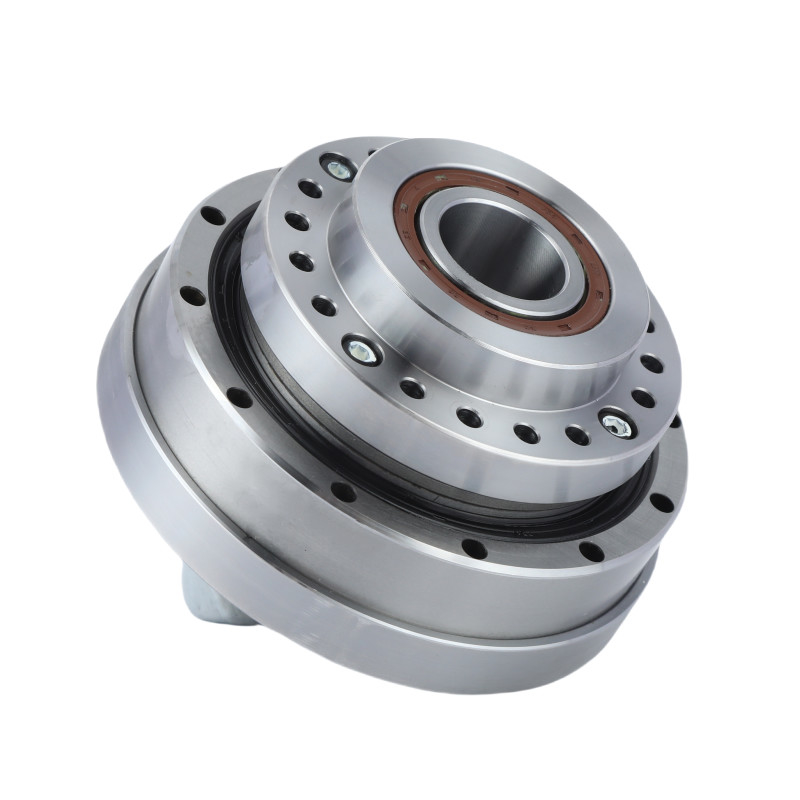

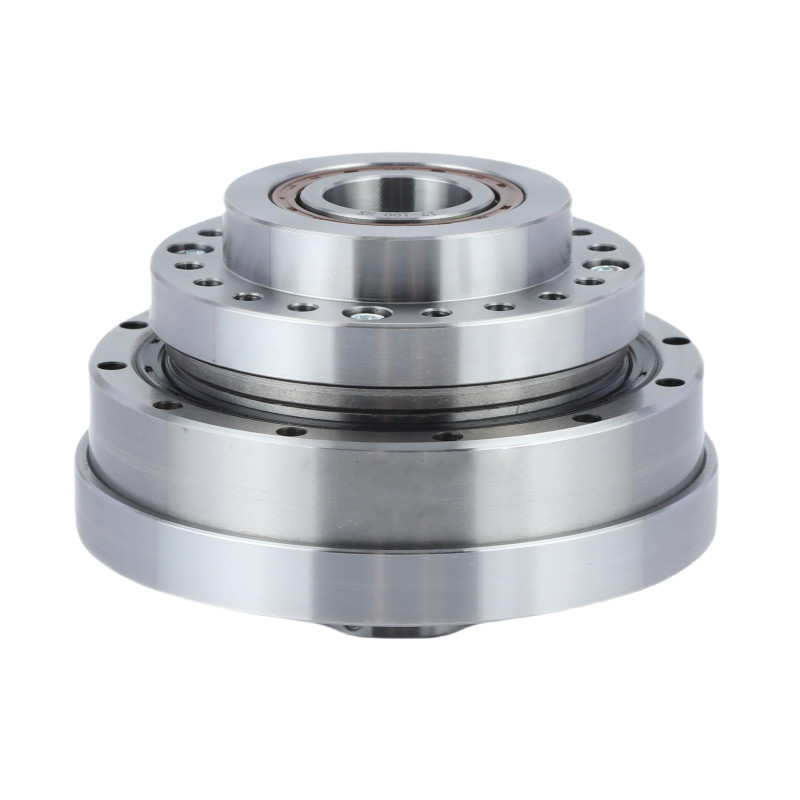

Λεπτομερείς εικόνες

	Βασικά χαρακτηριστικά των μονάδων εναρμονικού κιβωτίου LHT - III μοντέλο 40
	Προϊόν	Μειωτήρα κυμάτων τάσης μοντέλου 40
	Συστατικά	Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα
	Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1
	Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
	Μέση ταχύτητα εισόδου	4000 στροφές/min
	Μέγιστη ταχύτητα εισόδου	3500 στροφές/min
	Σχεδιασμένη Ζωή	15000 ώρες
	Σχήμα	40
	Βάρος	7.2kg
	Εγγύηση	1 έτος

Εφαρμογές


Βιομηχανικό ρομπότ	Ανθρωποειδές ρομπότ	Ιατρικές συσκευές	Σύστημα κατασκευής
