Name: Γεννήτης κιβωτίου ταχυτήτων υψηλής ροπής αεροδιαστημικής αρμονικής κίνησης
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-14-XX-U-IV
Availability: InStock

Σπίτι > προϊόντα > Αρμονικό Drive >

Γεννήτης κιβωτίου ταχυτήτων υψηλής ροπής αεροδιαστημικής αρμονικής κίνησης

Υψηλής ροπής αρμονική κίνηση

Αεροδιαστημική αρμονική κίνηση

Τεχνολογική συσκευή μεταφοράς

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LHT-14-XX-U-IV

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Γεννήτης κιβωτίου ταχυτήτων υψηλής ροπής αεροδιαστημικής αρμονικής κίνησης

Λεπτομέρειες για το προϊόν

Προϊόν:

Μειωτής αρμονικών του μοντέλου 14

Συστατικά:

Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα

Ποσοστό μείωσης:

50:1, 80:1, 100:1, 120:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέγιστη ταχύτητα εισόδου:

8500 R/min

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Σχεδιασμένη Ζωή:

15000 ώρες

Βάρος:

00,66 κιλά

Εφαρμογή:

Ρομποτική, Αεροδιαστημική, Ιατρικός εξοπλισμός

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Σφραγισμένα αρμονικά γρανάζια υψηλής χωρητικότητας ροπής

Περιγραφή του προϊόντος

Ο μειωτής κυμάτων έντασης είναι ένα είδος μετάδοσης που βασίζεται σε γεννήτρια κυμάτων για την παραγωγή ελεγχόμενων ελαστικών κυμάτων παραμόρφωσης σε ευέλικτα γρανάζια για την επίτευξη κίνησης και μετάδοσης ισχύος.Ο αρμονικός μειωτής γεννήθηκε κατά τη διάρκεια της περιόδου της σεληνιακής εξερεύνησης των ΗΠΑ και της Σοβιετικής Ένωσης τον περασμένο αιώνα.,κυρίως για την επίλυση της επείγουσας ανάγκης των αεροδιαστημικών οργανισμών κίνησης για μειωτικά με συμπαγή δομή, ελαφρύ βάρος, μικρό μέγεθος, μεγάλη αναλογία μείωσης,υψηλή απόδοση μετάδοσης και υψηλή ακρίβεια μετάδοσης.

Χαρακτηριστικά

1Υψηλή ακρίβεια και επαναληψιμότητα: απαραίτητη για εφαρμογές που απαιτούν ακριβή θέση και έλεγχο.

2. Συμπληρωματικό μέγεθος: εξοικονομεί χώρο, επιτρέποντας πιο συμπαγές και ελαφρύ σχεδιασμό.

3Υψηλή αναλογία ροπής προς βάρος: παρέχει ισχυρή ροπή χωρίς σημαντικό βάρος.

4. Λιγότερη φθορά και μακρά διάρκεια ζωής: Λόγω της επαφής των δοντιών, η οποία ελαχιστοποιεί την φθορά και επεκτείνει τη διάρκεια ζωής της μονάδας.

5- Αδιάλειπτη λειτουργία: παρέχει ομαλή και συνεπή κίνηση, ιδανική για λεπτές εργασίες.

Προδιαγραφές

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	Κίλο	Η ώρα
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20	0.66	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000

Σχέδια

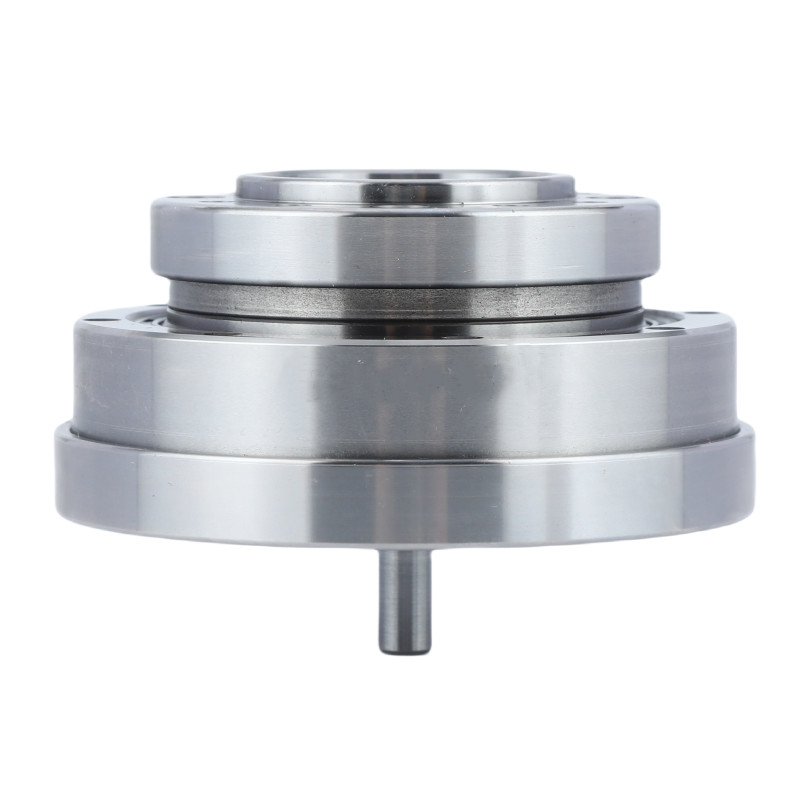

Γεννήτης κιβωτίου ταχυτήτων υψηλής ροπής αεροδιαστημικής αρμονικής κίνησης 1

Λεπτομερείς εικόνες

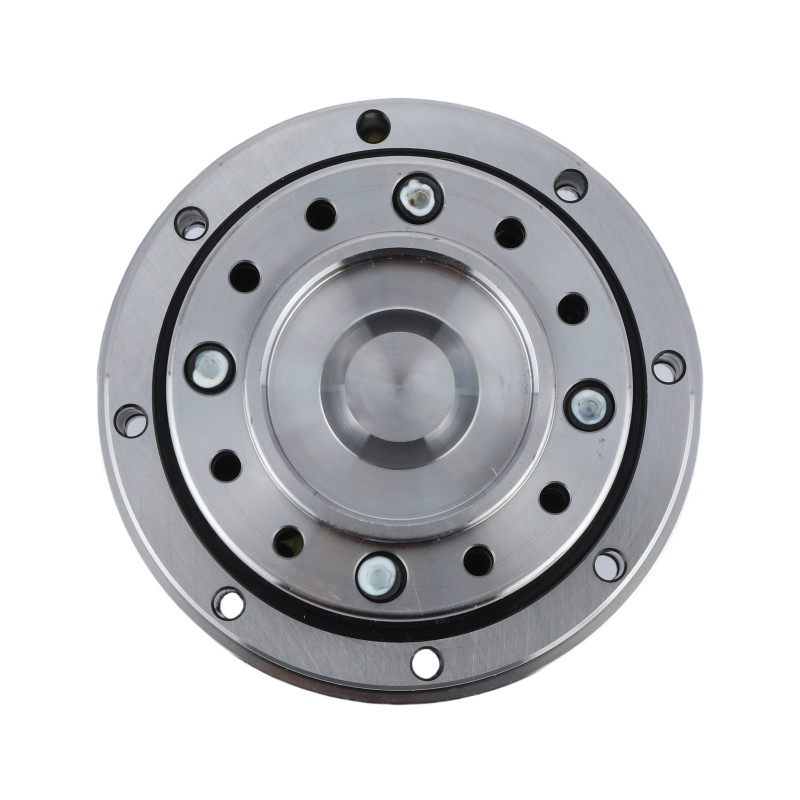

Γεννήτης κιβωτίου ταχυτήτων υψηλής ροπής αεροδιαστημικής αρμονικής κίνησης 3

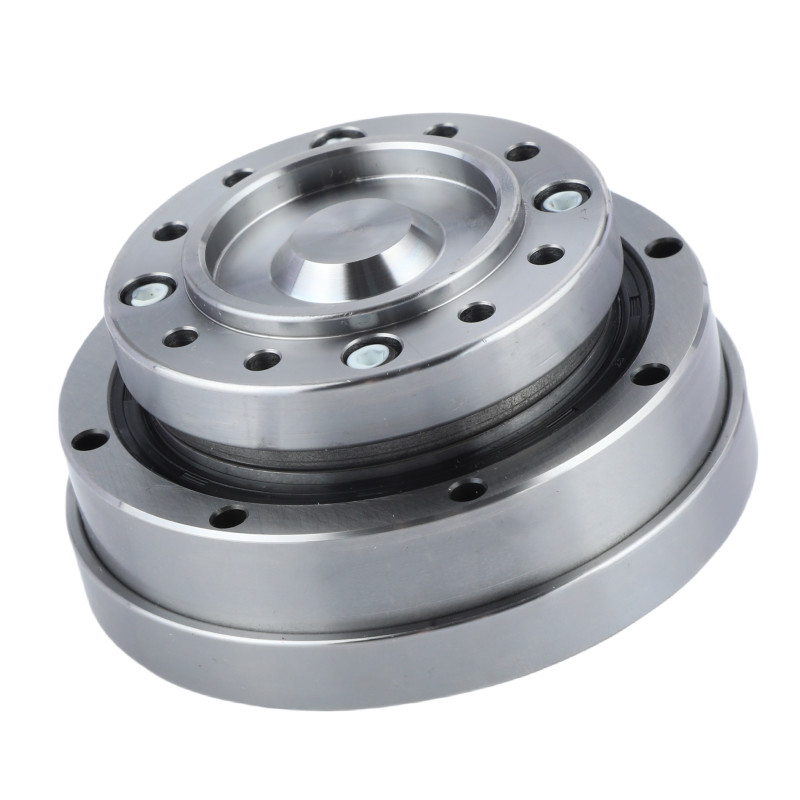

Γεννήτης κιβωτίου ταχυτήτων υψηλής ροπής αεροδιαστημικής αρμονικής κίνησης 4

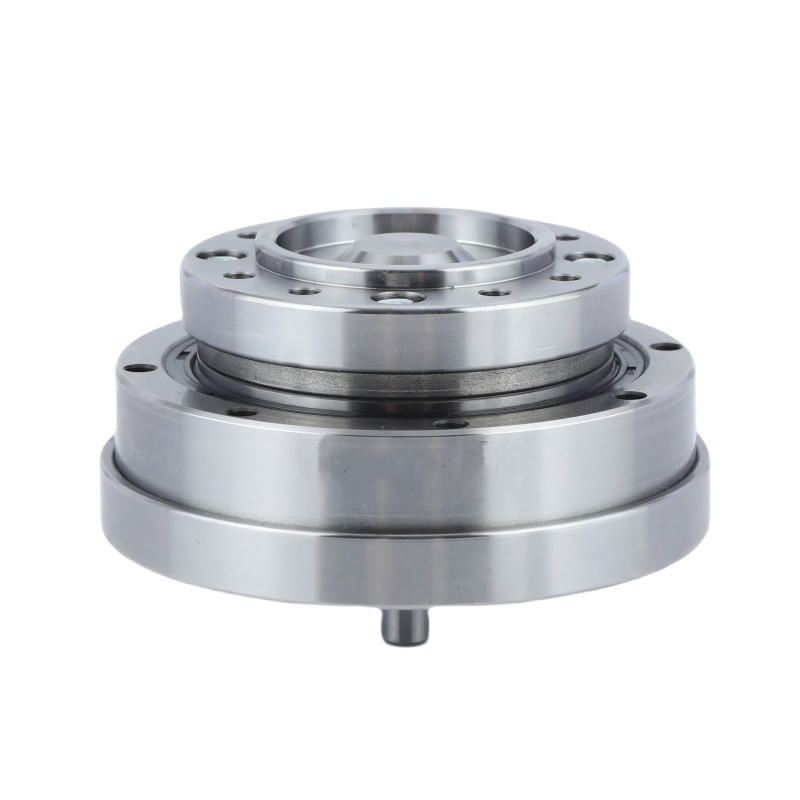

Γεννήτης κιβωτίου ταχυτήτων υψηλής ροπής αεροδιαστημικής αρμονικής κίνησης 5

Βασικά χαρακτηριστικά των μονάδων αρμονικών μετατροπών LHT - IV μοντέλου 14
Προϊόν	Μοντέλο 14 Αρμονική κίνηση
Συστατικά	Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα
Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1
Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
Μέση ταχύτητα εισόδου	8500 στροφές/min
Μέγιστη ταχύτητα εισόδου	3500 στροφές/min
Σχεδιασμένη Ζωή	15000 ώρες
Σχήμα	14
Βάρος	00,66 κιλά
Εγγύηση	1 έτος

Εφαρμογές


Βιομηχανικά ρομπότ	Ιατρικές συσκευές	Ανθρώπινα ρομπότ

Αεροδιαστημική	Συστήματα κατασκευής	Συστήματα ημιαγωγών
