Τόπος καταγωγής:
Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
LHT-17-XX-U-IV
Στρογγυλή σχοινιά Τραβάς Κύκλου Αρμονική Οδηγία
Περιγραφή του προϊόντος
Ο μηχανισμός έχει τρία βασικά συστατικά: μια γεννήτρια κυμάτων, μια ευέλικτη σπλήνα και μια κυκλική σπλήνα.
Οι πιο σύνθετες εκδόσεις έχουν ένα τέταρτο στοιχείο που χρησιμοποιείται συνήθως για τη μείωση του συνολικού μήκους ή για την αύξηση της μείωσης του κιβωτίου με μικρότερη διάμετρο, αλλά εξακολουθούν να ακολουθούν τις ίδιες βασικές αρχές.
|
Συστατικά 1Η γεννήτρια κυμάτων αποτελείται από δύο ξεχωριστά μέρη: έναν ελλειπτικό δίσκο που ονομάζεται πρίζα γεννήτριας κυμάτων και ένα εξωτερικό ρουλεμάν. 2Το flex spline έχει το σχήμα ενός ρηχού κύπελλου.Αυτό έχει ως αποτέλεσμα σημαντική ευελιξία των τοίχων στο ανοιχτό άκρο λόγω του λεπτού τοίχου, και στην κλειστή πλευρά να είναι αρκετά άκαμπτο για να είναι στενά ασφαλισμένο. 3Η κυκλική σπλήνα είναι ένας άκαμπτος κυκλικός δακτύλιος με δόντια στο εσωτερικό του.Δαχτυλοκόλληση των δοντιών της ευέλικτης και της κυκλικής σπλιν. |
Προδιαγραφές
| Σχήμα | Ποσοστό μείωσης | Ονομαστική ροπή στην είσοδο 2000r/min | Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή | Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου | Επιτρεπόμενη μέγιστη στιγμιαία ροπή | Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease) | Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease) | Αντίδραση | Βάρος | Ζωή του σχεδιασμού | ||||
| Νμ | kgfm | Νμ | kgfm | Νμ | kgfm | Νμ | kgfm | r/min | r/min | Διάταξη Arc Sec | Κίλο | Η ώρα | ||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤ 20 | 0.9 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | 15000 | |||||
Σχέδια

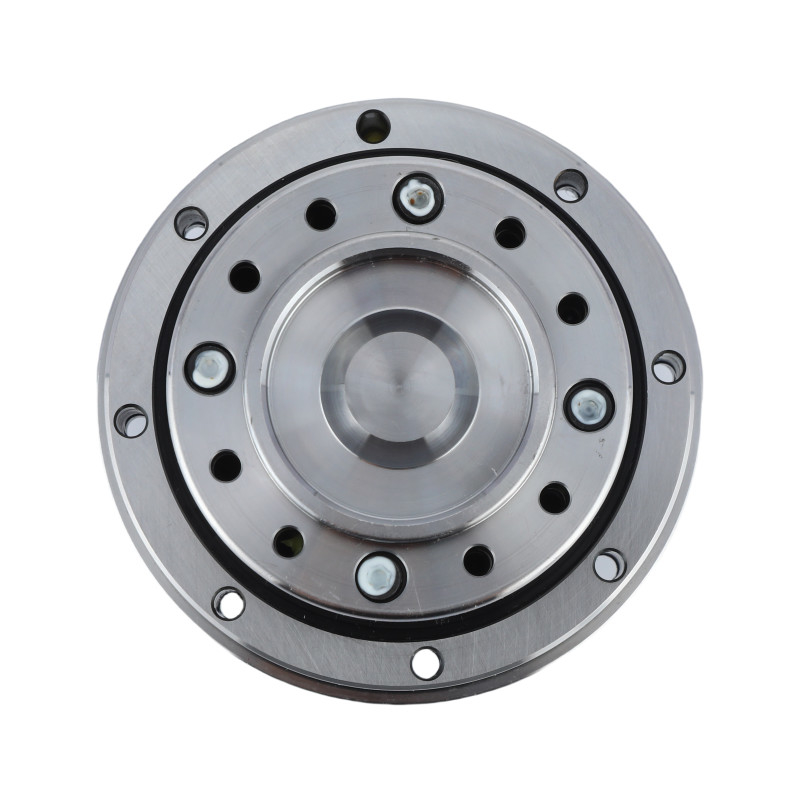

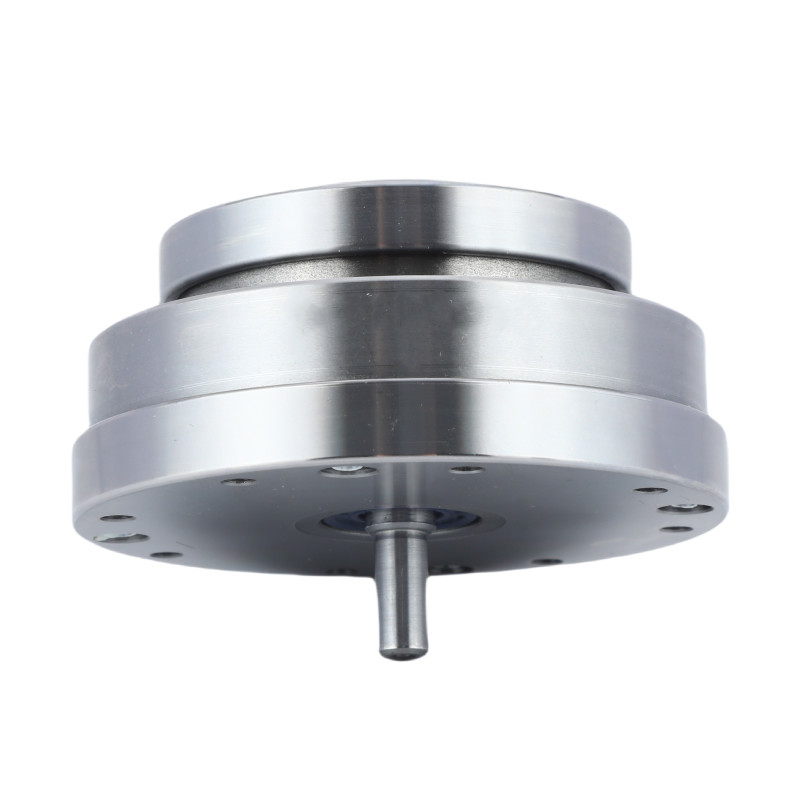

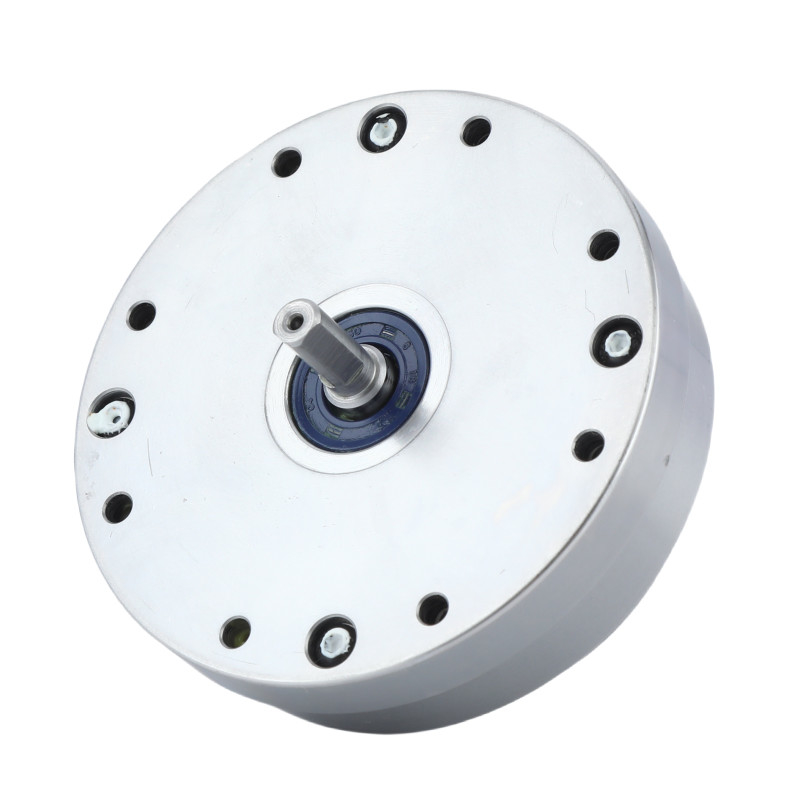

Λεπτομερείς εικόνες
| Βασικά χαρακτηριστικά των μονάδων αρμονικών εργαλείων LHT - IV μοντέλο 17 | |||
| Προϊόν | Μοντέλο 17 Αρμονική κίνηση | ||
|
Συστατικά
|
Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα | ||
|
Ποσοστό μείωσης
|
50:1, 80:1, 100:1, 120:1 | ||
|
Αντίδραση
|
Λιγότερο από 20 δευτερόλεπτα τόξου | ||
|
Μέση ταχύτητα εισόδου
|
7300 στροφές/min | ||
|
Μέγιστη ταχύτητα εισόδου
|
3500 στροφές/min | ||
|
Σχεδιασμένη Ζωή
|
15000 ώρες | ||
|
Σχήμα
|
17 | ||
|
Βάρος
|
00,9 κιλά | ||
| Εγγύηση | 1 έτος | ||
Εφαρμογές
|
|
|
| Ημιαγωγός | Μηχανές CNC | Συστήματα συσκευασίας |
|
|
|
| Ανθρώπινα ρομπότ | Αεροδιαστημική | Βιομηχανικά ρομπότ |
