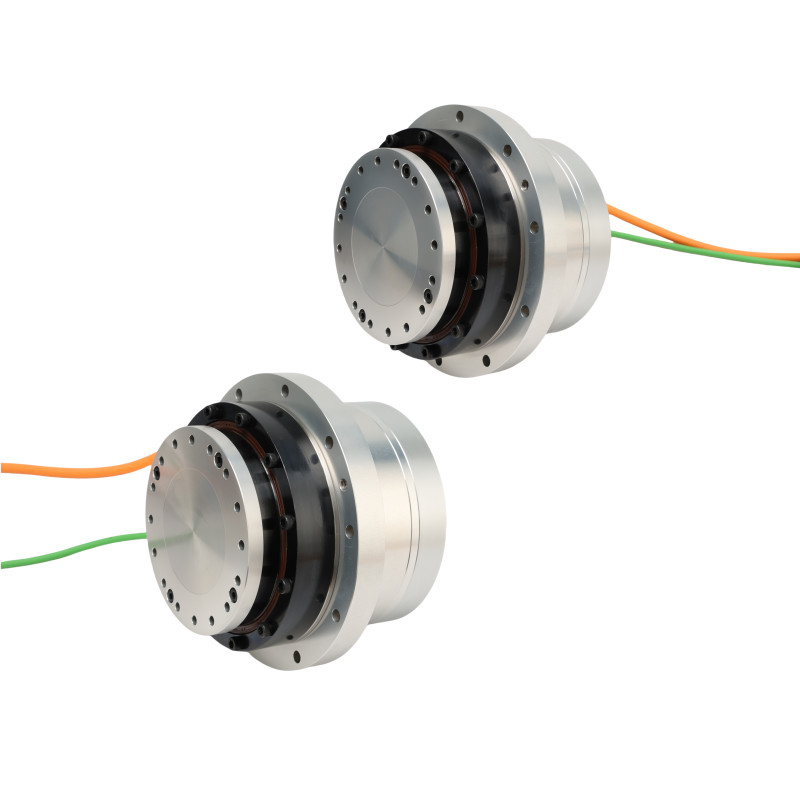

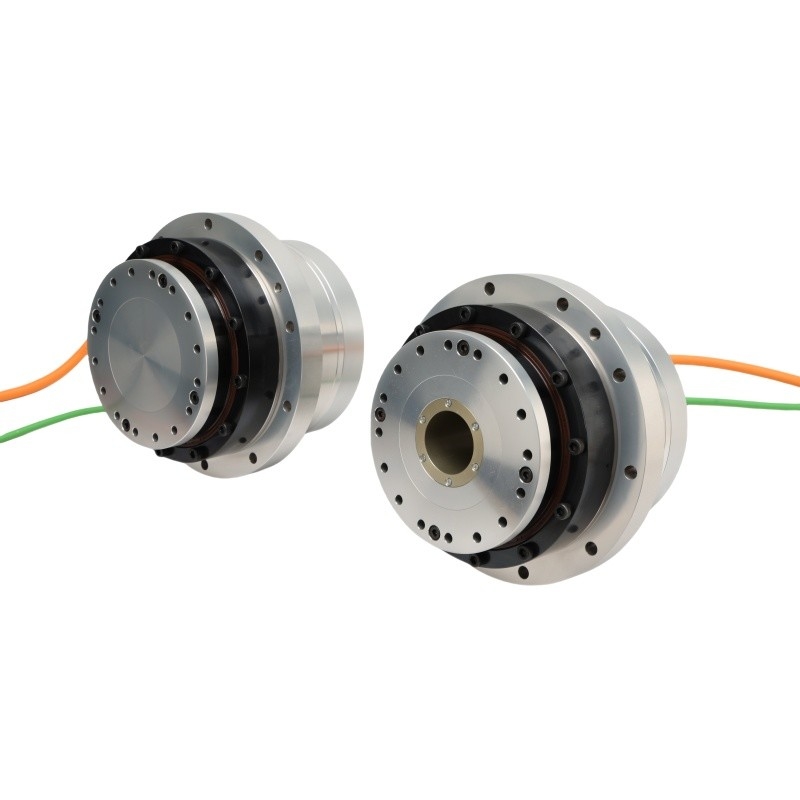

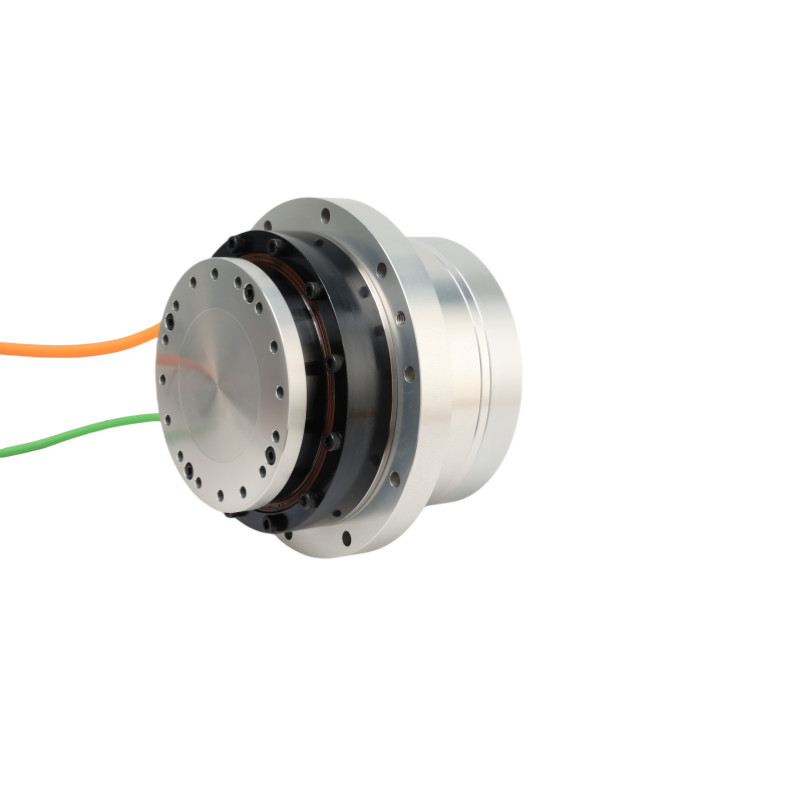

Μεγάλη ακρίβεια και υψηλή ροπή Στερεός άξονας HASF σειράς μοντέλο 20 περιστρεφόμενοι ενεργοποιητές με φτερούγες
Περιγραφή του προϊόντος
Οι περιστρεφόμενοι κινητήρες είναι μηχανικές συσκευές που έχουν σχεδιαστεί για να παράγουν περιστροφική κίνηση ή ροπή γύρω από έναν κεντρικό άξονα.και άλλες εφαρμογές όπου απαιτείται ελεγχόμενη περιστροφική κίνηση.
Εφαρμογή
Βιομηχανική αυτοματοποίηση
1Ρομποτικά χέρια: Οι περιστρεφόμενοι ενεργοποιητές είναι αναπόσπαστα συστατικά των ρομποτικών χεριών και χειριστών που χρησιμοποιούνται σε γραμμές συναρμολόγησης, λειτουργίες επιλογής και θέσης και άλλες αυτοματοποιημένες εργασίες.
2Μεταφορείς και χειρισμός υλικών: Οι κινητήρες ελέγχουν τις περιστρεφόμενες κινήσεις σε συστήματα μεταφοράς, μηχανισμούς διαλογής και εξοπλισμό χειρισμού υλικών.
3Μηχανήματα συσκευασίας: Οι ενεργοποιητές διευκολύνουν τις περιστρεφόμενες κινήσεις στις μηχανές συσκευασίας για εργασίες όπως η σφράγιση, η επισήμανση και η πλήρωση.
Αυτοκινητοβιομηχανία
1Συστήματα διεύθυνσης: Ηλεκτρικοί και υδραυλικοί τροχαίοι ενεργοποιητές χρησιμοποιούνται σε ηλεκτρικά συστήματα τροχαίου (EPS) και υδραυλικά συστήματα τροχαίου (HPS) για να βοηθήσουν στον έλεγχο του διεύθυνσης.
2. Έλεγχος του αερίου: Οι κινητήρες χρησιμοποιούνται για τον έλεγχο της θέσης της βαλβίδας αερίου στους σύγχρονους κινητήρες, εξασφαλίζοντας ακριβή έλεγχο της ταχύτητας του κινητήρα και της ισχύος παραγωγής.
3Συστήματα μεταφοράς:Οι περιστρεφόμενοι ενεργοποιητές χρησιμοποιούνται σε αυτόματα χειροκίνητα κιβώτια μεταφοράς (AMT) και διπλό συμπλέκτη (DCT) για να διευκολύνουν τη μετατόπιση ταχυτήτων.
Ενέργεια και Υπηρεσίες:
1. Ενεργοποίηση βαλβίδων: Οι περιστρεφόμενοι ενεργοποιητές ελέγχουν βαλβίδες σε αγωγούς, βιομηχανίες διεργασιών και κοινές υπηρεσίες για τη ρύθμιση των ρυθμών ροής, της πίεσης και της κατεύθυνσης του υγρού.
2Ανανεώσιμες Πηγές Ενέργειας: Οι ενεργοποιητές χρησιμοποιούνται σε συστήματα παρακολούθησης ηλιακής ενέργειας για να κατευθύνουν τα ηλιακά πάνελ προς τον ήλιο για τη βέλτιστη συλλογή ενέργειας.
Ιατρική και Υγεία:
1Διαγνωστικός εξοπλισμός: Οι περιστρεφόμενοι ενεργοποιητές χρησιμοποιούνται σε ιατρικές συσκευές όπως οι σαρωτές CT και οι μηχανές MRI για την ακριβή τοποθέτηση και κίνηση των εξαρτημάτων απεικόνισης.
2Χειρουργική ρομποτική: Οι ενεργοποιητές επιτρέπουν ακριβή κίνηση και έλεγχο σε χειρουργικά ρομποτικά συστήματα, βελτιώνοντας την χειρουργική ακρίβεια και τις ελάχιστα επεμβατικές διαδικασίες.
Εικόνα προδιαγραφών
| Η σειρά έχει |
20 |
| Ποσοστό μείωσης |
51 |
81 |
101 |
121 |
161 |
| 220VAC |
Δυναμική ροπής |
Αριθμός |
69 |
91 |
102 |
108 |
113 |
| Ονομαστική ροπή |
Αριθμός |
30 |
48 |
58 |
61 |
61 |
| Μέγιστη ταχύτητα |
στροφές |
98 |
62 |
50 |
41 |
31 |
| Κατηγορία ταχύτητας |
στροφές |
51 |
32 |
26 |
21 |
16 |
| Μέγιστο ρεύμα |
Άλλα όπλα |
6.04 |
5.02 |
4.51 |
3.98 |
3.13 |
| Κατηγοριοποιημένο ρεύμα |
Άλλα όπλα |
2.63 |
2.65 |
2.56 |
2.25 |
1.69 |
| Σταθερή ροπής |
Α/Μαχαιρά |
11.42 |
18.14 |
22.62 |
27.1 |
36.06 |
| Αντίσταση φάσης |
Ωμ ((20°C) |
6.2 |
| Ινδυτικότητα φάσης |
mH |
7.7 |
| Επιστροφή EMF |
Vrms/krpm |
25 |
| 48VDC |
Δυναμική ροπής |
Αριθμός |
69 |
91 |
102 |
108 |
113 |
| Ονομαστική ροπή |
Αριθμός |
39 |
58 |
61 |
61 |
61 |
| Μέγιστη ταχύτητα |
στροφές |
86 |
54 |
44 |
36 |
27 |
| Κατηγορία ταχύτητας |
στροφές |
51 |
32 |
26 |
21 |
16 |
| Μέγιστο ρεύμα |
Άλλα όπλα |
15.37 |
12.77 |
11.48 |
10.14 |
7.98 |
| Κατηγοριοποιημένο ρεύμα |
Άλλα όπλα |
8.69 |
8.14 |
6.86 |
5.73 |
4.31 |
| Σταθερή ροπής |
Α/Μαχαιρά |
4.49 |
7.13 |
8.89 |
10.65 |
14.17 |
| Αντίσταση φάσης |
Ωμ ((20°C) |
0.4 |
| Ινδυτικότητα φάσης |
mH |
0.9 |
| Επιστροφή EMF |
Vrms/krpm |
7.7 |
| Απόλυτος κωδικοποιητής |
Τύπος κωδικοποιητή |
Απόλυτος κωδικοποιητής |
| Ανάλυση (μονή περιστροφή κινητήρα) |
λίγο |
23, 24 bits |
| Μηχανές μετρητών πολλαπλών στροφών |
λίγο |
16 |
| Μονόκατευθυντική ακρίβεια θέσης |
Τμήμα τόξου |
≤ 75 |
≤ 75 |
≤ 60 |
≤ 50 |
≤ 50 |
| Επαναλαμβανόμενη ακρίβεια θέσης |
Τμήμα τόξου |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
≤ 10 |
| Σκληρότητα ανατροπής |
x104Ν.μ. /rad |
24 |
| Σκληρότητα στροφής |
x104Ν.μ. /rad |
1.8 |
2.3 |
| Σωστή στιγμή αδράνειας |
Χωρίς φρένα |
kg*m2 |
8.8*10^-5 |
| Με φρένο |
kg*m2 |
9.17*10^-5 |
| Μάζα |
Χωρίς φρένα |
Κίλο |
2.4 |
| Με φρένο |
Κίλο |
2.96 |
| Αριθμός πόλων κινητήρα |
Αστέρας |
16 |
| Περιβαλλοντικές συνθήκες |
Θερμοκρασία λειτουργίας: 0~40°C
Θερμοκρασία αποθήκευσης: -20~60°C
Υγρασία λειτουργίας/Υγρασία αποθήκευσης: 20~80% RH (χωρίς συμπύκνωση)
Αντίσταση δονήσεων: 24,5m/s2 (συχνότητα: 10~400Hz)
Απαγορεύεται η χρήση σκόνης ή μεταλλικών σκόνης, διαβρωτικών αερίων, εύφλεκτων αερίων, ομίχλης πετρελαίου και άλλων εσωτερικών χώρων, αποφεύγεται η άμεση ηλιακή ακτινοβολία
Κάτω από 1000 m υψόμετρο |
| Μόνωση κινητήρα |
Αντίσταση μόνωσης: άνω των 100MΩ ((DC500V) |
| Δυνατότητα διηλεκτρικής: AC1500V/ 1 λεπτό |
| Τάξη μόνωσης: F |
| Αξιολογίες Προστασίας |
Τύπος πλήρως κλειστού αυτοψυκτικού (IP65) |
