Τόπος καταγωγής:
Jiangsu, Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
RV - N

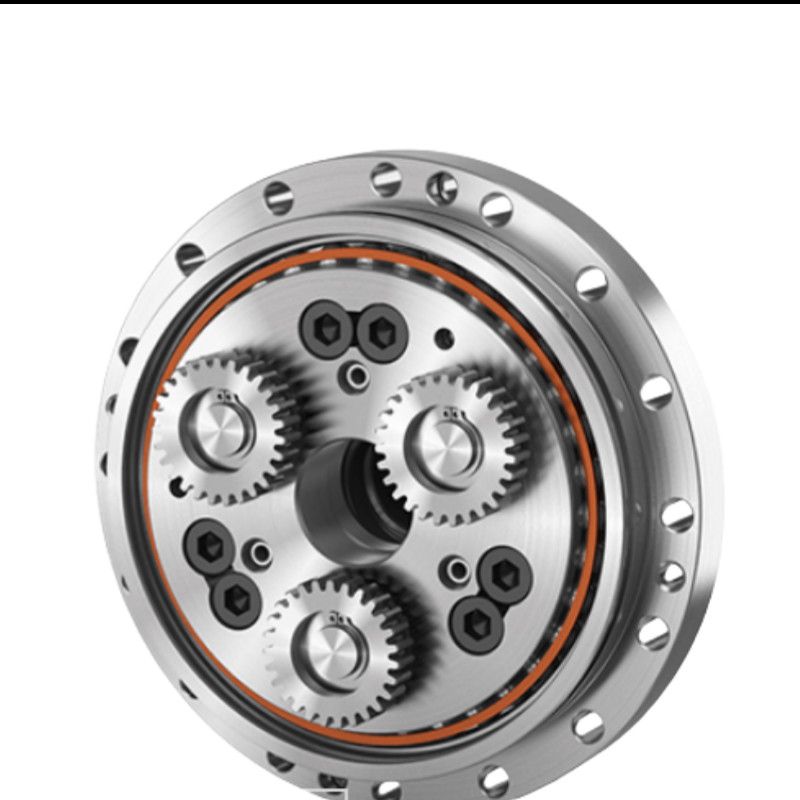

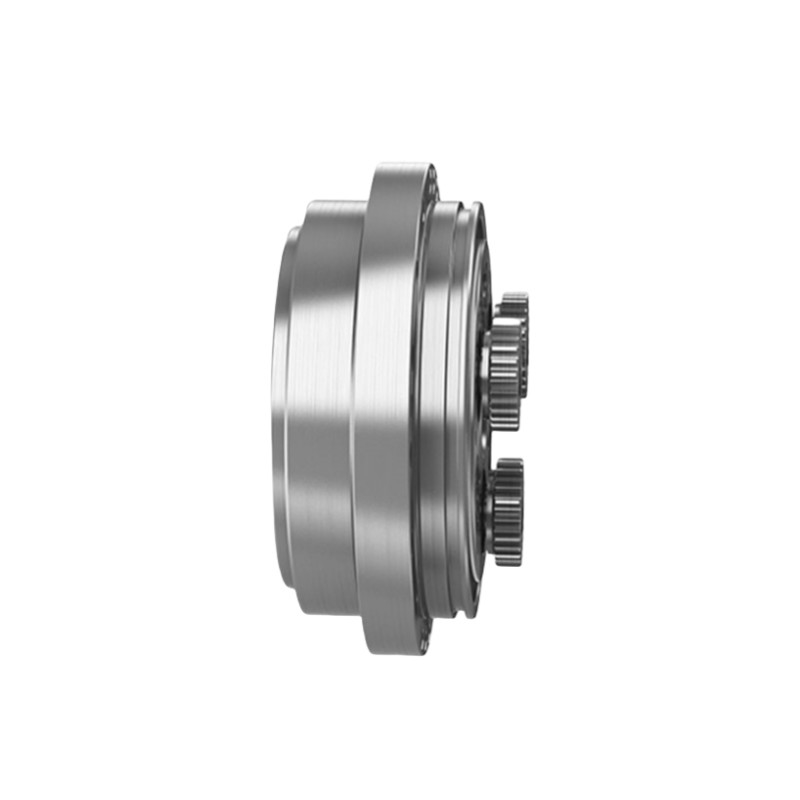

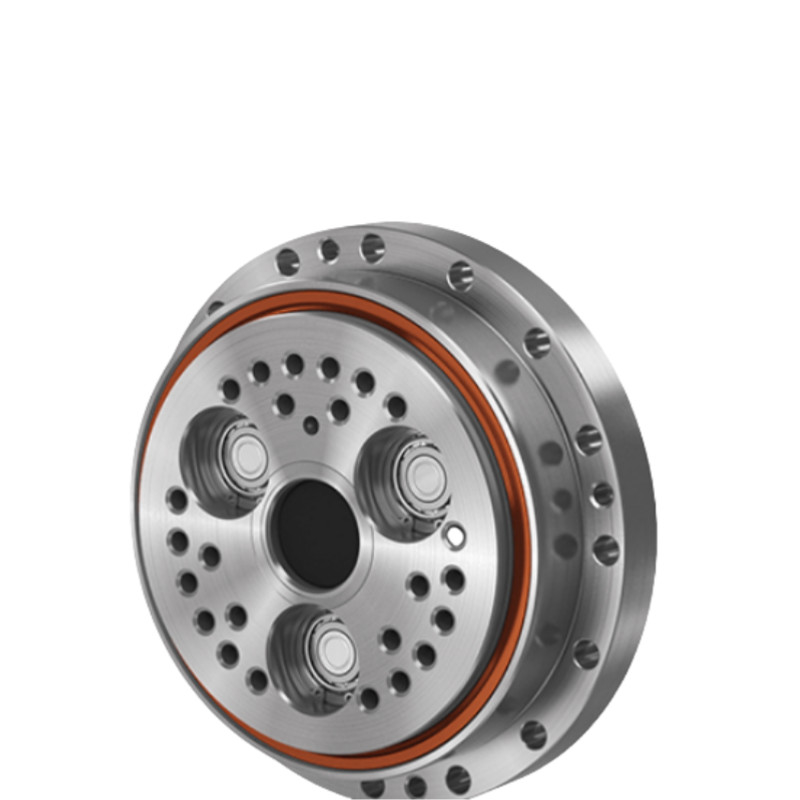

είναι γνωστά για την υψηλή τους ακρίβεια, το συμπαγές τους μέγεθος και τις εξαιρετικές δυνατότητες μετάδοσης ροπής.
Ο μειωτής RV χρησιμοποιείται για τις τρεις αρθρώσεις του ποδιού, της μέσης και του αγκώνα του ρομπότ με μεγάλη ροπή, και ο βιομηχανικός ρομπότ με μεγάλο φορτίο χρησιμοποιεί RV για τον πρώτο, τον δεύτερο και τον τρίτο άξονα.
Σχετικά με την επιλογή των μεικτών RV της σειράς N
Απαιτήσεις ροπής και ταχύτητας:
Επιλέγεται η κατάλληλη αναλογία μείωσης με βάση την απαιτούμενη ροπή και ταχύτητα εξόδου.
Περιορισμοί μεγέθους και βάρους:
Διασφάλιση της συμβατότητας με τους περιορισμούς χώρου και το συνολικό βάρος του συστήματος.
Περιβαλλοντικοί παράγοντες:
Εξετάστε τις συνθήκες λειτουργίας, όπως το εύρος θερμοκρασίας, την υγρασία και την αντοχή σε σοκ.
Ακριβότητα και επαναληψιμότητα:
Αξιολογείται η ικανότητα του κιβωτίου ταχυτήτων να διατηρεί ακριβή έλεγχο της κίνησης και ελάχιστη αντίδραση για παρατεταμένες περιόδους.
Προδιαγραφές
Πίνακας παραμέτρων της σειράς RV - N
| Σχήμα | Τυπικός λόγος | Ονομαστική ροπή | Ονομαστική ταχύτητα εξόδου | Ζωή του σχεδιασμού | Επιτρεπόμενη επιτάχυνση/ ροπή επιβράδυνσης |
Επιτρεπόμενο στιγμιαίο μέγιστο ροπή |
Αντίδραση | Ελλείψει κίνησης | Επιτρεπόμενη ροπή κάμψης | Επιτρεπόμενο στιγμιαίο μέγιστο ροπή κάμψης |
Επιτρεπόμενο ακτινοβολικό φορτίο | Βάρος. |
| (Nm) | (rpm) | (η) | (Nm) | (Nm) | (arc.min.) | (arc.min.) | (Nm) | (Nm) | (Ν) | (σε κιλά) | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
Βασικά χαρακτηριστικά
| Βασικά χαρακτηριστικά των συσσωρευτών μείωσης RV - N Series | |||
| Προϊόν | Μειωτήρας RV κούφου άξονα | ||
|
Υλικό
|
Χάλυβα, Αλουμίνιο | ||
|
Σκληρότητα στροφής
|
421 έως 24500 Nm/arc.min. | ||
| Ονομαστική ταχύτητα εξόδου | 15 στροφές/λεπτο | ||
|
Αντίδραση
|
Μαξ. 1 λεπτό τόξου. |
||
|
Ελάχιστη εγκεκριμένη ροπή
|
1225 έως 24500 Nm | ||
|
Σχήμα
|
ΒX25N, BX42N, BX80N, BX100, BX125N, BX160N, BX500N |
||
|
Βάρος
|
30,8 έως 57,2 kg | ||
| Ζωή του σχεδιασμού | 6000 ώρες | ||
| Εφαρμογή | Ρομποτική, μηχανική CNC, Αυτοματοποιημένα συστήματα παραγωγής | ||
| Ειδικότητα | Υψηλή ικανότητα ροπής, ελάχιστη αντίδραση, ανθεκτική απόδοση | ||
| Εγγύηση | 1 έτος | ||
