Name: Γεννήτρια κυμάτων έντασης ακριβείας Σφραγισμένη αρμονική μηδενική αντίδραση Μειωτικά γρανάζια
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-20-XX-U-IV
Availability: InStock

Σπίτι > προϊόντα > Αρμονικό Drive >

Γεννήτρια κυμάτων έντασης ακριβείας Σφραγισμένη αρμονική μηδενική αντίδραση Μειωτικά γρανάζια

Γεννήτρια κυμάτων συμπίεσης ακριβείας

Σφραγισμένη γεννήτρια κυμάτων αρμονικής πίεσης

Σφραγισμένος μειωτής αρμονικής μηδενικής αντίδρασης

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LHT-20-XX-U-IV

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Μειωτής αρμονικών του μοντέλου 20

Συστατικά:

Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα

Ποσοστό μείωσης:

50:1, 80:1, 100:1, 120:1, 160:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέγιστη ταχύτητα εισόδου:

6500 στροφές/λεπτο

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Σχεδιασμένη Ζωή:

15000 ώρες

Βάρος:

1.29 κιλά

Εφαρμογή:

Μηχανές επεξεργασίας μετάλλων, μηχανές επεξεργασίας, ρομπότ

Εγγύηση:

1 έτος

Χαρακτηριστικά:

Συμπίεση και ελαφρύ βάρος, υψηλή ταχύτητα, μηδενική αντίδραση

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Εξαιρετική διαρκής ακρίβεια σφραγισμένο αρμονικό κιβώτιο ταχυτήτων

Περιγραφή του προϊόντος

Τα ελαστικά με αρμονικό μειωτή έχουν τρία βασικά στοιχεία: μια γεννήτρια κυμάτων, μια ευέλικτη σπλήνα και μια κυκλική σπλήνα.

Οι πιο σύνθετες εκδόσεις έχουν ένα τέταρτο στοιχείο που χρησιμοποιείται συνήθως για τη μείωση του συνολικού μήκους ή για την αύξηση της μείωσης του κιβωτίου με μικρότερη διάμετρο, αλλά εξακολουθούν να ακολουθούν τις ίδιες βασικές αρχές.

Τα κιβώτια μείωσης κύματος πίεσης προσφέρουν πλεονεκτήματα όπως υψηλές αναλογίες μείωσης σε ένα μόνο στάδιο, μηδενική αντίδραση και υψηλή ακρίβεια που δεν μπορούν να εξισωθούν με συμβατικές αμαξοστοιχίες.

Συστατικά

1.Η γεννήτρια κυμάτων του μηχάνου κυμάτων συμπίεσης αποτελείται από ειδικά σχεδιασμένο λεπτό ρουλεμάνιο ρουλεμάνιο που τοποθετείται σε ελλειπτικό κόμβο.

2.Το Flexspline είναι ένα λεπτό κυλινδρικό φλιτζάνι από κράμα χάλυβα με εξωτερικά δόντια στο ανοιχτό άκρο του φλιτζάνου.

3.Η κυκλική σπείρα είναι ένας άκαμπτος δακτύλιος με εσωτερικά δόντια.

Πίνακας ονομαστικών παραμέτρων

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	Κίλο	Η ώρα
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20	1.29	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000

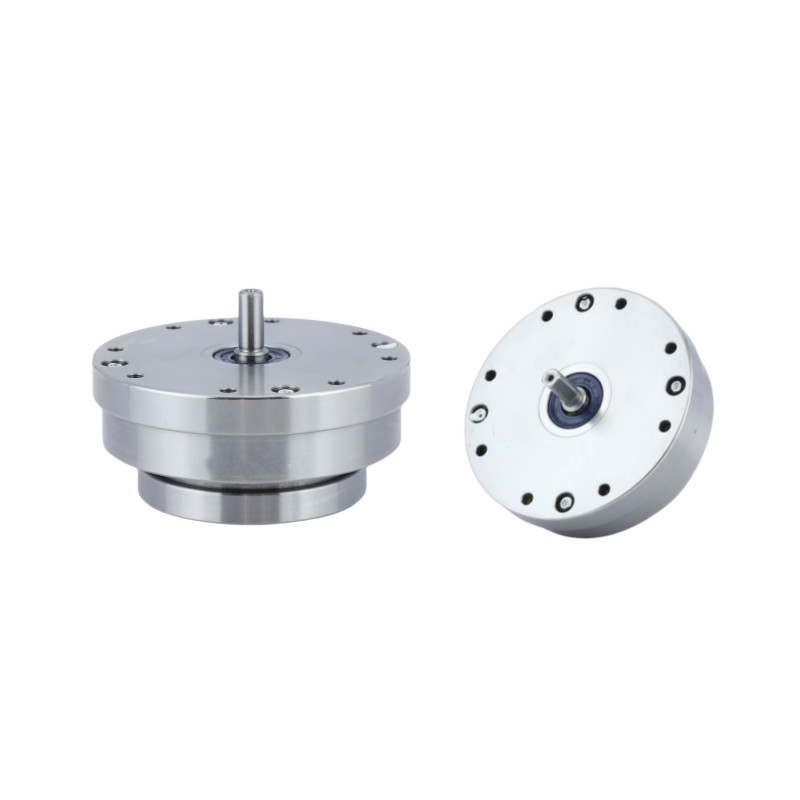

Γεννήτρια κυμάτων έντασης ακριβείας Σφραγισμένη αρμονική μηδενική αντίδραση Μειωτικά γρανάζια 1

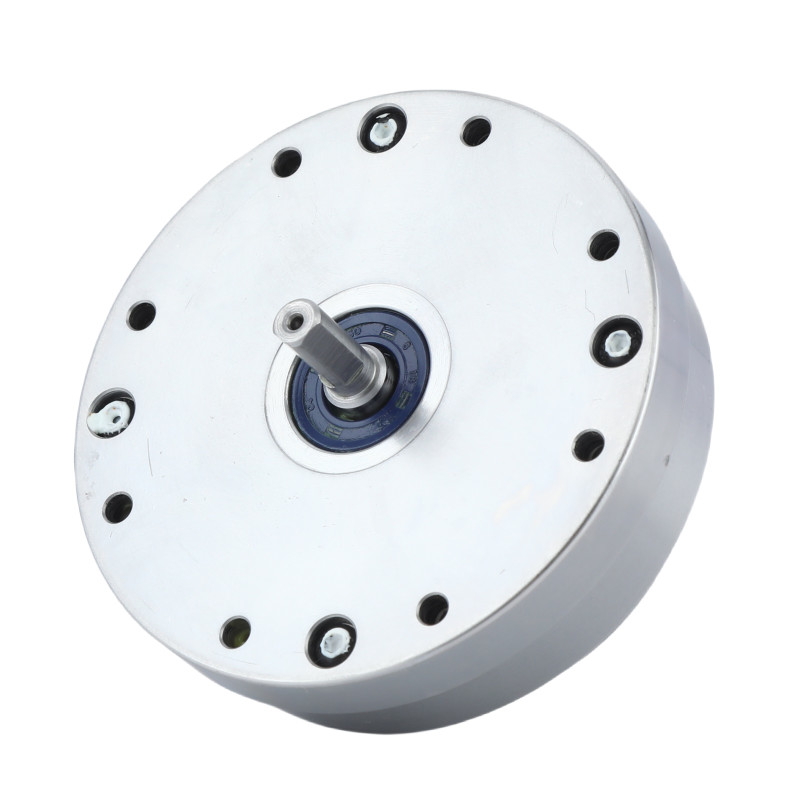

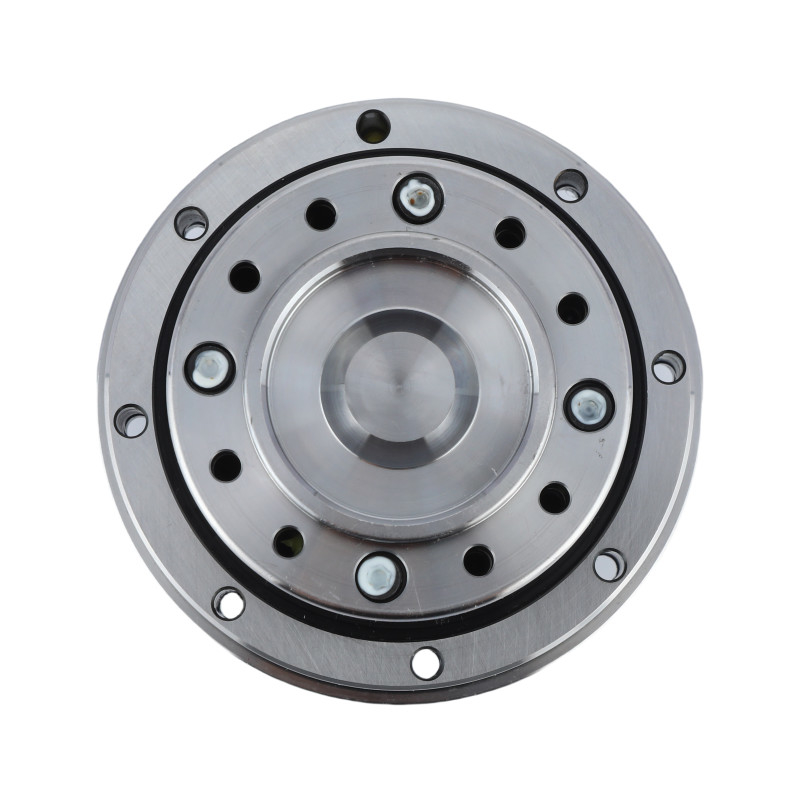

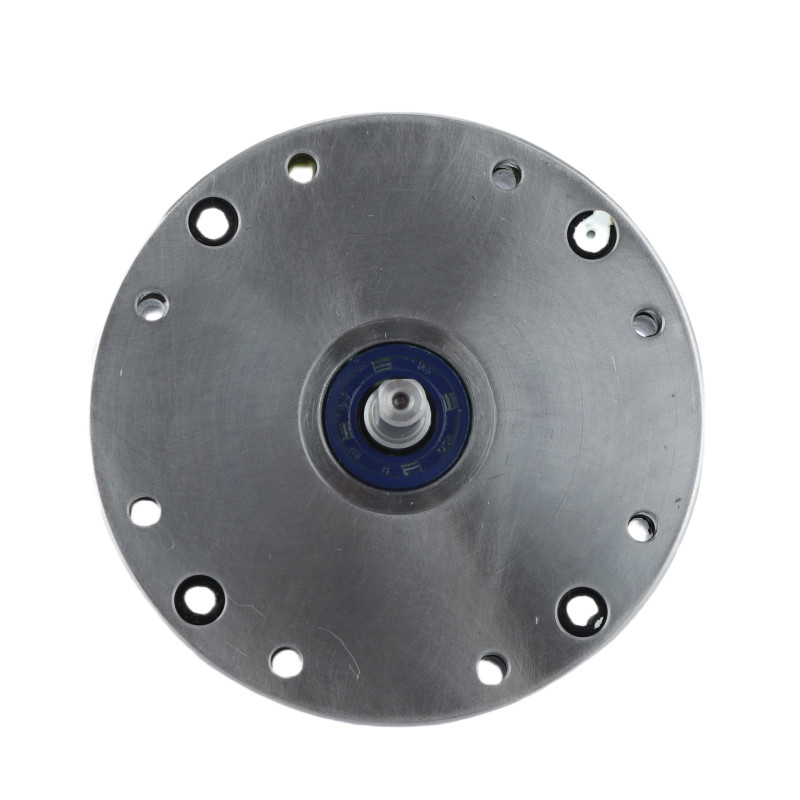

Λεπτομερείς εικόνες

Βασικά χαρακτηριστικά των μονάδων εναρμονικού κιβωτίου LHT - IV μοντέλου 20
Προϊόν	Τεχνική οδήγηση
Συστατικά	Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα
Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1, 160:1
Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
Μέση ταχύτητα εισόδου	6500 στροφές/min
Μέγιστη ταχύτητα εισόδου	3500 στροφές/min
Σχεδιασμένη Ζωή	15000 ώρες
Σχήμα	20
Βάρος	1.29 κιλά
Εγγύηση	1 έτος

Εφαρμογές


Βιομηχανικά ρομπότ	Ιατρικές συσκευές	Ανθρώπινα ρομπότ

Οπτικές μηχανές	Αεροδιαστημική	Συστήματα κατασκευής
