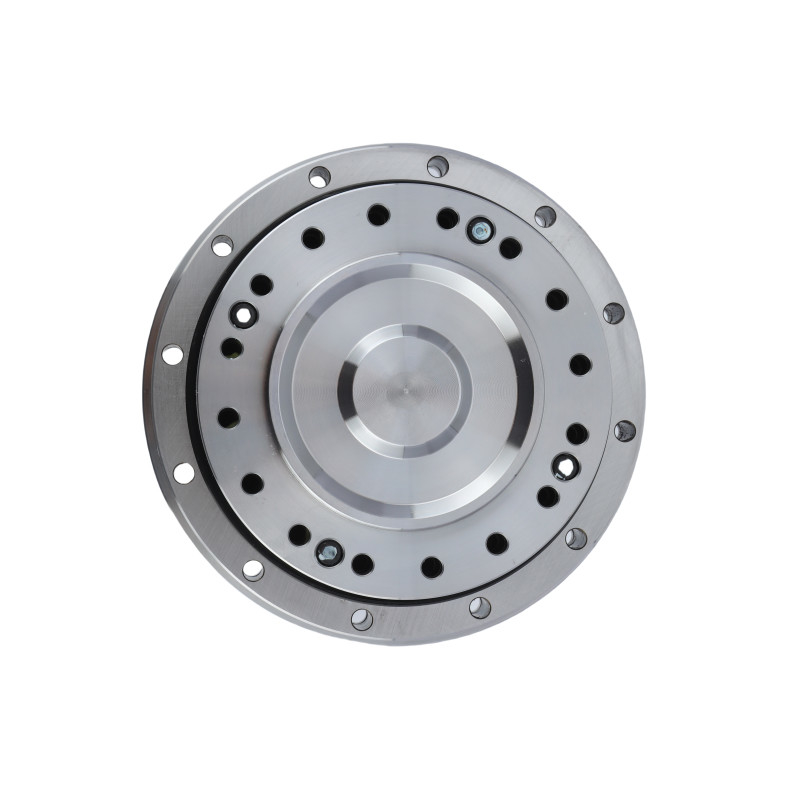

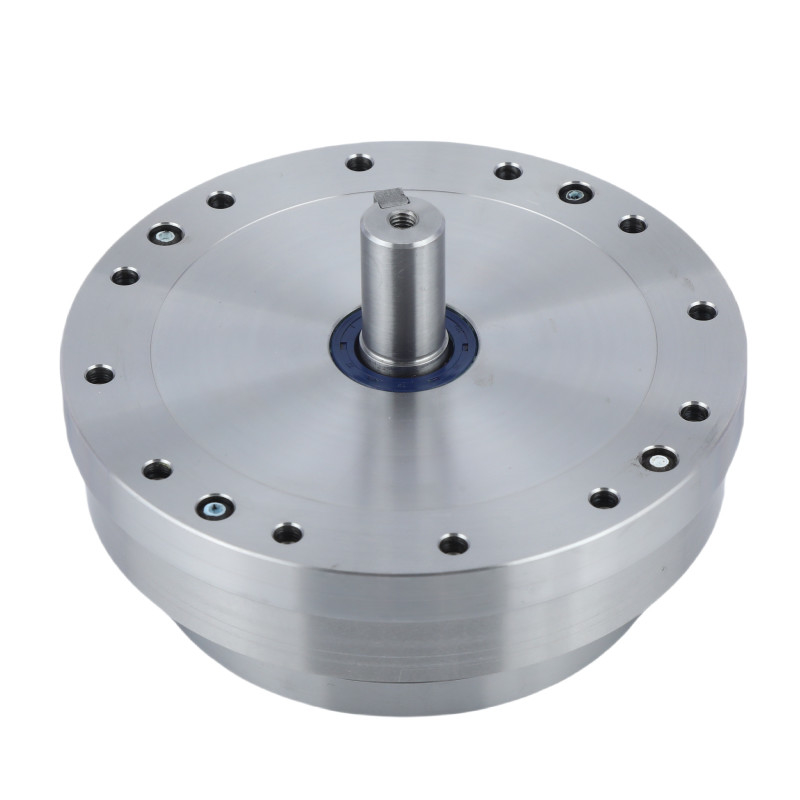

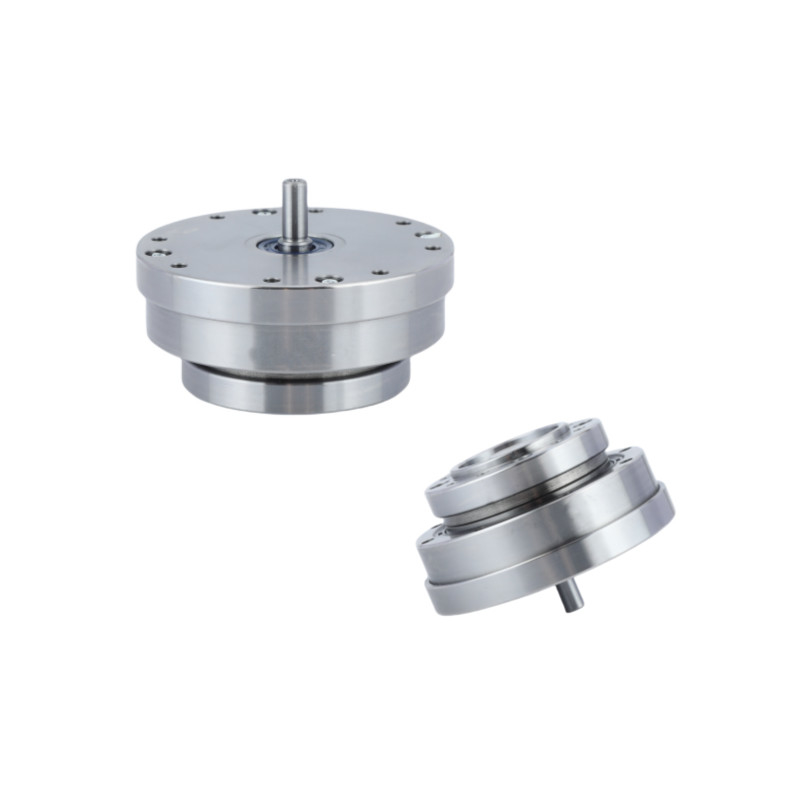

Υψηλής ακρίβειας ελαττωματικός μειωτής κυμάτων

Μειωτής κυμάτων τάσης υψηλής ακρίβειας

Μειωτήρα κυμάτων πίεσης

Υψηλής ακρίβειας αρμονικό ρουλεμάν

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LHT-25-XX-U-IV

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

Μειωτής αρμονικών του μοντέλου 25

Συστατικά:

Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα

Ποσοστό μείωσης:

50:1, 80:1, 100:1, 120:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέγιστη ταχύτητα εισόδου:

5600 στροφές/min

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Σχεδιασμένη Ζωή:

15000 ώρες

Βάρος:

1,99 κιλά

Εφαρμογή:

Ιατρικός εξοπλισμός, Μηχανές επεξεργασίας, ρομπότ, συστήματα κατασκευής ημιαγωγών

Εγγύηση:

1 έτος

Χαρακτηριστικά:

Συμπίεση και ελαφρύ βάρος, υψηλή ταχύτητα, μηδενική αντίδραση

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Υψηλής ακρίβειας μοντέλο 25 σφραγισμένα αρμονικά γρανάζια

Name: Υψηλής ακρίβειας ελαττωματικός μειωτής κυμάτων
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-25-XX-U-IV
Availability: InStock

Περιγραφή του προϊόντος

Οι αρμονικοί μειωτές είναι μια ξεχωριστή κατηγορία όταν πρόκειται για τον έλεγχο της κίνησης και τη μηχανική μετάδοση ισχύος.

Τα κιβώτια μείωσης κύματος πίεσης προσφέρουν πλεονεκτήματα όπως υψηλές αναλογίες μείωσης σε ένα μόνο στάδιο, μηδενική αντίδραση και υψηλή ακρίβεια που δεν μπορούν να εξισωθούν με συμβατικές αμαξοστοιχίες.

Τα ελαστικά με αρμονικό μειωτή έχουν τρία βασικά στοιχεία: μια γεννήτρια κυμάτων, μια ευέλικτη σπλήνα και μια κυκλική σπλήνα.

Υψηλής ακρίβειας ελαττωματικός μειωτής κυμάτων 0

Πίνακας ονομαστικών παραμέτρων

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	Κίλο	Η ώρα
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤ 20	1.99	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000

Σχέδια

Υψηλής ακρίβειας ελαττωματικός μειωτής κυμάτων 4

Λεπτομερείς εικόνες

Βασικά χαρακτηριστικά των μονάδων αρμονικών συναρμολογημάτων LHT - IV μοντέλου 25
Προϊόν	Μοντέλο 25 Αρμονική κίνηση
Συστατικά	Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα
Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1
Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
Μέση ταχύτητα εισόδου	5600 στροφές/λεπτο
Μέγιστη ταχύτητα εισόδου	3500 στροφές/min
Σχεδιασμένη Ζωή	15000 ώρες
Σχήμα	25
Βάρος	10,99 κιλά
Εγγύηση	1 έτος

Εφαρμογές


Βιομηχανικά ρομπότ	Αεροδιαστημική	Μηχανές CNC
