Σφραγισμένο κιβώτιο ταχυτήτων αρμονικής κίνησης για τη μεταφορά μηχανικής ισχύος

Σφραγισμένο κιβώτιο ταχυτήτων αρμονικής κίνησης για τη μεταφορά μηχανικής ισχύος

Συμφωνικό κιβώτιο ταχυτήτων μεταφοράς

Μηχανορμονικό κιβώτιο ταχυτήτων

Μηχανοκίνητα εργαλεία ελαστικών κυμάτων

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LHT-32-XX-U-IV

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

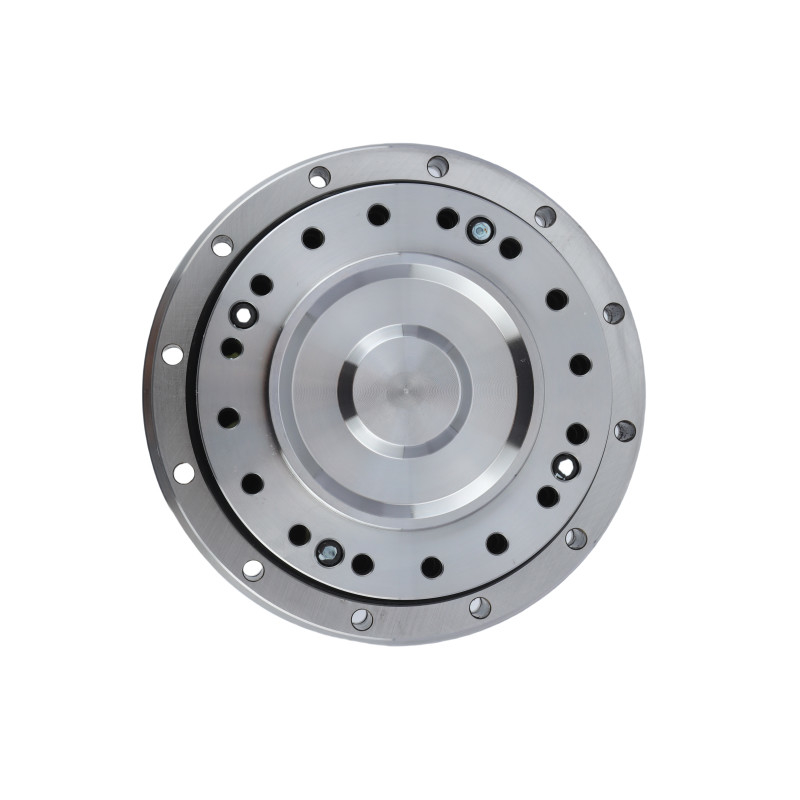

Σφραγισμένο κιβώτιο ταχυτήτων αρμονικής κίνησης για τη μεταφορά μηχανικής ισχύος

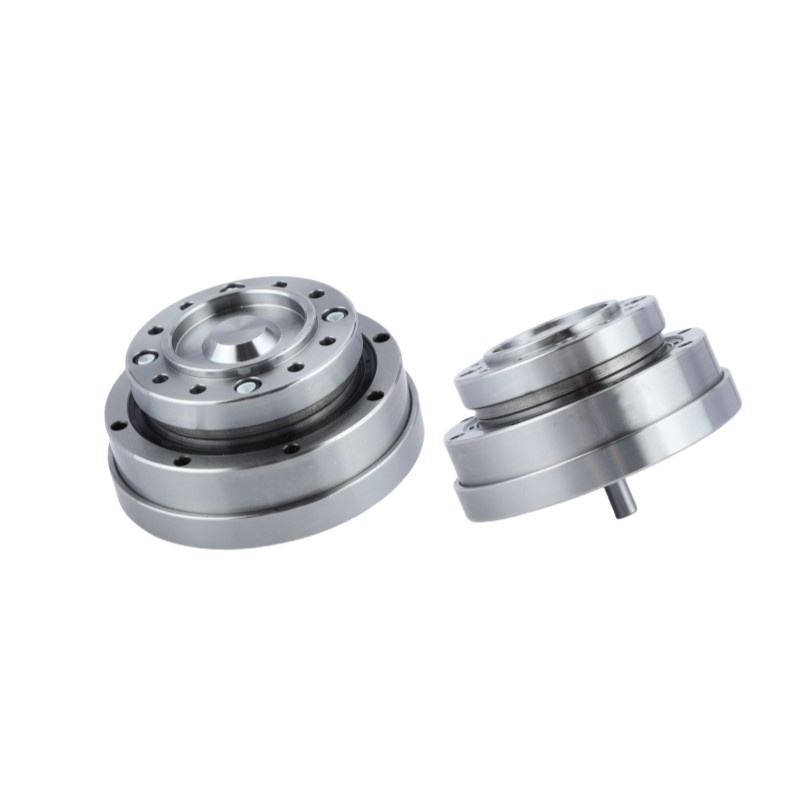

Σφραγισμένο κιβώτιο ταχυτήτων αρμονικής κίνησης για τη μεταφορά μηχανικής ισχύος

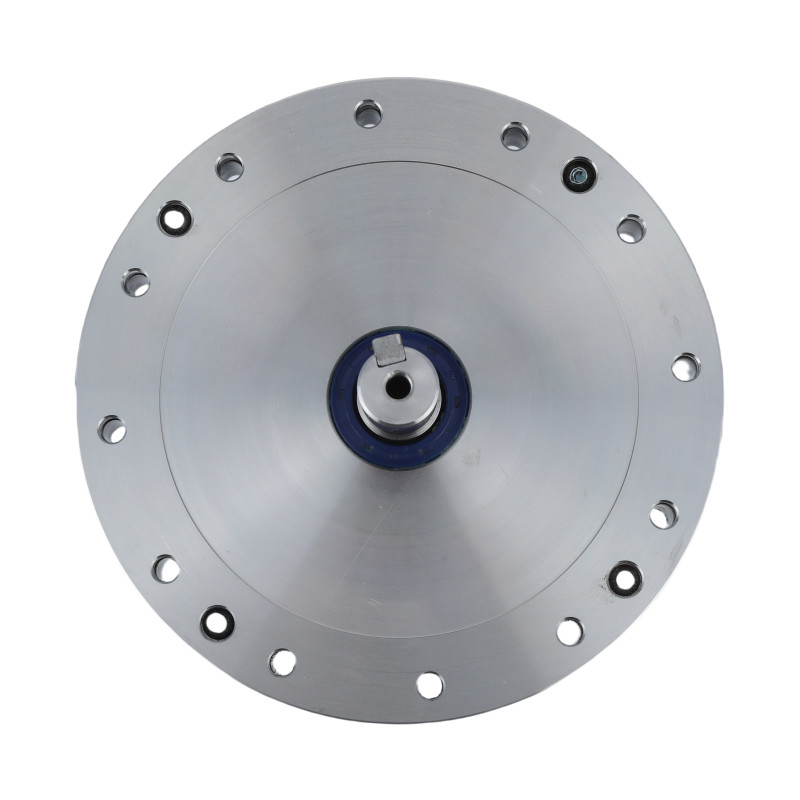

Σφραγισμένο κιβώτιο ταχυτήτων αρμονικής κίνησης για τη μεταφορά μηχανικής ισχύος

Σφραγισμένο κιβώτιο ταχυτήτων αρμονικής κίνησης για τη μεταφορά μηχανικής ισχύος

Λεπτομέρειες για το προϊόν

Προϊόν:

Μειωτής αρμονίας μοντέλου 32

Συστατικά:

Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα

Ποσοστό μείωσης:

50:1, 80:1, 100:1, 120:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέγιστη ταχύτητα εισόδου:

4800 r/min

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Σχεδιασμένη Ζωή:

15000 ώρες

Βάρος:

4 κιλά

Εφαρμογή:

Ανθρωποειδή ρομπότ, Μηχανές κατασκευής κυκλωτικών κυκλωμάτων, Ρομπότ, Συστήματα κατασκευής ημιαγωγών

Εγγύηση:

1 έτος

Χαρακτηριστικά:

Υψηλή ταχύτητα, μηδενική αντίδραση, υψηλή ακρίβεια

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Καλή τιμή. Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων σε απευθείας σύνδεση

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Καλή τιμή. Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής σε απευθείας σύνδεση

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Καλή τιμή. Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής σε απευθείας σύνδεση

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Καλή τιμή. Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων σε απευθείας σύνδεση

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Υψηλής ακρίβειας μοντέλο 32 σφραγισμένα αρμονικά γρανάζια

Περιγραφή του προϊόντος

Οι αρμονικοί μειωτές είναι μια ξεχωριστή κατηγορία όταν πρόκειται για τον έλεγχο της κίνησης και τη μηχανική μετάδοση ισχύος.

Τα κιβώτια μείωσης κύματος πίεσης προσφέρουν πλεονεκτήματα όπως υψηλές αναλογίες μείωσης σε ένα μόνο στάδιο, μηδενική αντίδραση και υψηλή ακρίβεια που δεν μπορούν να εξισωθούν με συμβατικές αμαξοστοιχίες.

Τα ελαστικά με αρμονικό μειωτή έχουν τρία βασικά στοιχεία: μια γεννήτρια κυμάτων, μια ευέλικτη σπλήνα και μια κυκλική σπλήνα.

Πώς λειτουργεί

Το Flexspline είναι ελαφρώς μικρότερο σε διάμετρο και έχει δύο λιγότερα δόντια από το Circular Spline.Το ελλειπτικό σχήμα της γεννήτριας κύματος προκαλεί τα δόντια της Flexspline να εμπλακούν στην κυκλική σπείρα σε δύο αντίθετες περιοχές σε όλο τον κύριο άξονα της ελλειψήςΓια κάθε περιστροφή 180 μοιρών με την κατεύθυνση των ρολογιών της γεννήτριας κύματος τα δόντια Flexspline προχωρούν κατά την αντίστροφη κατεύθυνση των ρολογιών με ένα δόντι σε σχέση με την κυκλική σπείρα.Κάθε πλήρης περιστροφή με την κατεύθυνση των δεικτών του ρολογιού της γεννήτριας κύματος έχει ως αποτέλεσμα το Flexspline να κινείται αντίστροφα με την κατεύθυνση των δεικτών του ρολογιού από δύο δόντια από την αρχική θέση του σε σχέση με το κυκλικό σπλήνα

Σφραγισμένο κιβώτιο ταχυτήτων αρμονικής κίνησης για τη μεταφορά μηχανικής ισχύος 0

Προδιαγραφές

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	Κίλο	Η ώρα
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20	4	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000

Σχέδια

Σφραγισμένο κιβώτιο ταχυτήτων αρμονικής κίνησης για τη μεταφορά μηχανικής ισχύος 4

Λεπτομερείς εικόνες

Βασικά χαρακτηριστικά των μονάδων εναρμονικών εργαλείων LHT - IV μοντέλου 32
Προϊόν	Τεχνική οδήγηση
Συστατικά	Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα
Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1
Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
Μέση ταχύτητα εισόδου	4800 στροφές/min
Μέγιστη ταχύτητα εισόδου	3500 στροφές/min
Σχεδιασμένη Ζωή	15000 ώρες
Σχήμα	32
Βάρος	4 κιλά
Εγγύηση	1 έτος

Εφαρμογές


Βιομηχανικά ρομπότ	Ανθρώπινα ρομπότ	Ημιαγωγός
