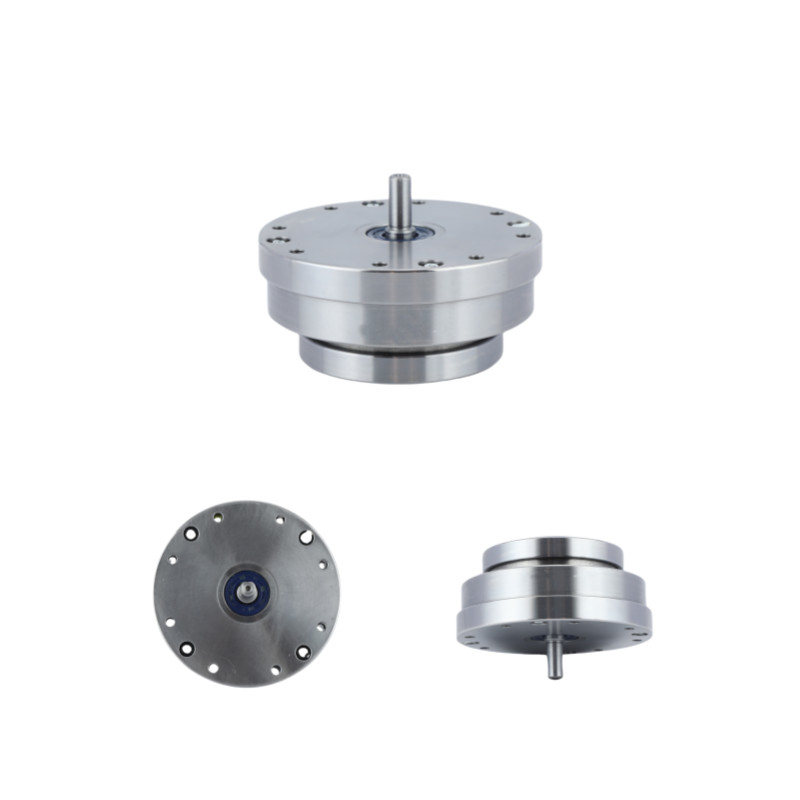

Name: Τεχνουργός κυμάτων σφραγισμένων αρμονικών στρεβλώσεων μοντέλο 40 σειρά LHT-IV
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-40-XX-U-IV
Availability: InStock

Σπίτι > προϊόντα > Αρμονικό Drive >

Τεχνουργός κυμάτων σφραγισμένων αρμονικών στρεβλώσεων μοντέλο 40 σειρά LHT-IV

Σφραγισμένη γεννήτρια κυμάτων πίεσης

Γεννήτρια κυμάτων πίεσης σειράς LHT-IV

Συσκευές για τα αρμονικά κύματα

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LHT-40-XX-U-IV

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Τεχνουργός κυμάτων σφραγισμένων αρμονικών στρεβλώσεων μοντέλο 40 σειρά LHT-IV

Λεπτομέρειες για το προϊόν

Προϊόν:

Τεχνουργήματα μείωσης αρμονικών οπτών τύπου 40

Ποσοστό μείωσης:

50:1, 80:1, 100:1, 120:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Μέγιστη ταχύτητα εισόδου:

4000 στροφές/min

Μέση ταχύτητα εισόδου:

3000 r/min

Σχεδιασμένη Ζωή:

15000 ώρες

Βάρος:

7 κιλά

Εφαρμογή:

Ανθρωποειδή ρομπότ, μηχανήματα κατασκευής κυκλωτικών πλακών, ρομπότ, ιατρικό εξοπλισμό

Χαρακτηριστικά:

Υψηλή ταχύτητα, μηδενική αντίδραση, υψηλή ακρίβεια

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Πιο υψηλή ροπή μοντέλο 40 σφραγισμένο κιβώτιο ταχυτήτων αρμονικής κίνησης

Περιγραφή του προϊόντος

Οι αρμονικοί μειωτές είναι μια ξεχωριστή κατηγορία όταν πρόκειται για τον έλεγχο της κίνησης και τη μηχανική μετάδοση ισχύος.

Τα κιβώτια μείωσης κύματος πίεσης προσφέρουν πλεονεκτήματα όπως υψηλές αναλογίες μείωσης σε ένα μόνο στάδιο, μηδενική αντίδραση και υψηλή ακρίβεια που δεν μπορούν να εξισωθούν με συμβατικές αμαξοστοιχίες.

Τα ελαστικά με αρμονικό μειωτή έχουν τρία βασικά στοιχεία: μια γεννήτρια κυμάτων, μια ευέλικτη σπλήνα και μια κυκλική σπλήνα.

Αυτή η απλή κατασκευή τριών στοιχείων σε συνδυασμό με την μοναδική αρχή λειτουργίας επιτρέπει εξαιρετικά υψηλό ποσοστό μείωσης σε μια πολύ συμπαγή και ελαφριά συσκευασία.Ούτε το μέγεθος ούτε το βάρος του εργαλείου ποικίλλουν με τον λόγο μείωσηςΤα υψηλά χαρακτηριστικά της τεχνολογίας των γρανάζων περιλαμβάνουν:μηδενική αντίδραση, υψηλή ροπή, συμπαγές μέγεθος, εξαιρετική ακρίβεια θέσης και επαναληψιμότητα είναι όλα ένα άμεσο αποτέλεσμα της μοναδικής αρχής λειτουργίας.

Πώς λειτουργεί

Το Flexspline είναι ελαφρώς μικρότερο σε διάμετρο και έχει δύο λιγότερα δόντια από το Circular Spline.Το ελλειπτικό σχήμα της γεννήτριας κύματος προκαλεί τα δόντια της Flexspline να εμπλακούν στην κυκλική σπείρα σε δύο αντίθετες περιοχές σε όλο τον κύριο άξονα της ελλειψήςΓια κάθε περιστροφή 180 μοιρών με την κατεύθυνση των ρολογιών της γεννήτριας κύματος τα δόντια Flexspline προχωρούν κατά την αντίστροφη κατεύθυνση των ρολογιών με ένα δόντι σε σχέση με την κυκλική σπείρα.Κάθε πλήρης περιστροφή με την κατεύθυνση των δεικτών του ρολογιού της γεννήτριας κύματος έχει ως αποτέλεσμα το Flexspline να κινείται αντίστροφα με την κατεύθυνση των δεικτών του ρολογιού από δύο δόντια από την αρχική θέση του σε σχέση με το κυκλικό σπλήνα

Τεχνουργός κυμάτων σφραγισμένων αρμονικών στρεβλώσεων μοντέλο 40 σειρά LHT-IV 0

Πίνακας ονομαστικών παραμέτρων

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease)	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease)	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	Κίλο	Η ώρα
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20	4	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000

Τεχνουργός κυμάτων σφραγισμένων αρμονικών στρεβλώσεων μοντέλο 40 σειρά LHT-IV 4

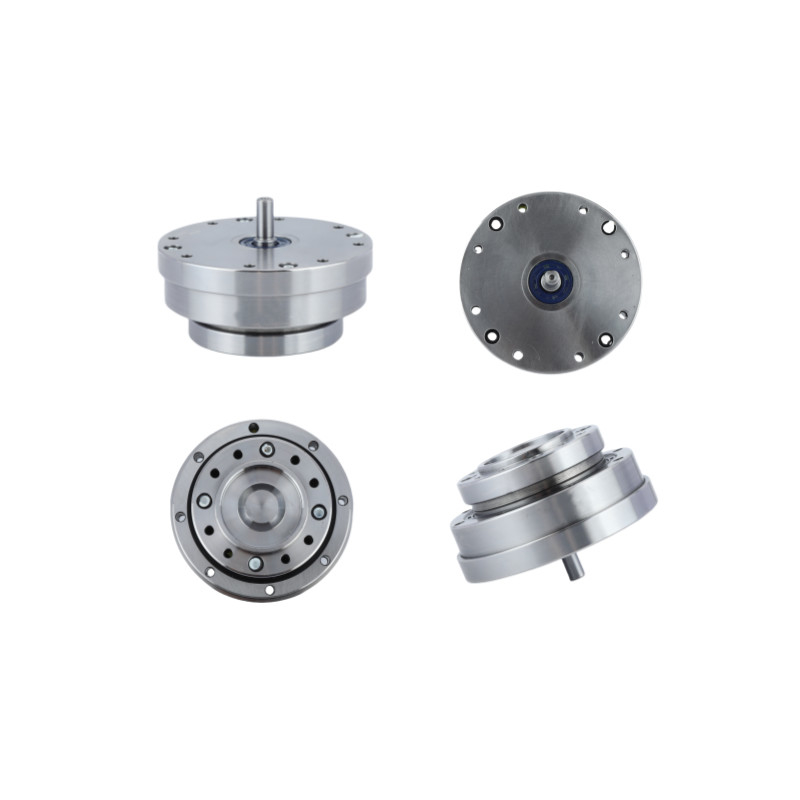

Λεπτομερείς εικόνες

Τεχνουργός κυμάτων σφραγισμένων αρμονικών στρεβλώσεων μοντέλο 40 σειρά LHT-IV 5

Τεχνουργός κυμάτων σφραγισμένων αρμονικών στρεβλώσεων μοντέλο 40 σειρά LHT-IV 6

Τεχνουργός κυμάτων σφραγισμένων αρμονικών στρεβλώσεων μοντέλο 40 σειρά LHT-IV 7

Βασικά χαρακτηριστικά των μονάδων εναρμονικού κιβωτίου LHT - IV μοντέλου 40
Προϊόν	Μειωτήρα κυμάτων τάσης μοντέλου 40
Συστατικά	Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα
Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1
Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
Μέση ταχύτητα εισόδου	4000 στροφές/min
Μέγιστη ταχύτητα εισόδου	3000 στροφές/λεπτο
Σχεδιασμένη Ζωή	15000 ώρες
Σχήμα	40
Βάρος	7 κιλά
Εγγύηση	1 έτος
Εφαρμογή	Μηχανές επεξεργασίας, συστήματα μέτρησης, ανάλυσης και δοκιμών, ρομπότ

Εφαρμογές


Βιομηχανικά ρομπότ	Ιατρικές συσκευές	Ανθρώπινα ρομπότ

Οπτικές μηχανές	Ημιαγωγός	Αεροδιαστημική
