Υψηλής Μείωσης Αρμονική Κούρσα Κινητήρα Τεχνουργήματος Μείωσης Τραυματικών Κύκλων για Ρομποτική

Μεταλλακτική μηχανή υψηλής μείωσης των αρμονικών

Τεχνουργήματα ορμονικής κίνησης κύματος τάσης

Μειωτής κυμάτων αρμονικής πίεσης

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LSN-14-XX-U-II

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Υψηλής Μείωσης Αρμονική Κούρσα Κινητήρα Τεχνουργήματος Μείωσης Τραυματικών Κύκλων για Ρομποτική

Λεπτομέρειες για το προϊόν

Σχήμα:

Προϊόν:

Μειωτήρα κυμάτων τάσης μοντέλου 14

Συστατικά:

Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα

Ποσοστό μείωσης:

50:1, 80:1, 100:1, 120:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Ονομαστική ροπή στην είσοδο 2000r/min:

5.4 έως 7,8 Nm

Πιο υψηλή ροπή κατά την εκκίνηση και την αναστολή:

18 έως 28 Nm

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Σχεδιασμένη Ζωή:

15000 ώρες

Χαρακτηριστικά:

Υψηλή ικανότητα ροπής, υψηλή ακρίβεια και χαμηλή αντίδραση

Βάρος:

0.39 κιλά

Εφαρμογή:

Νέα ενεργειακή βιομηχανία, ρομποτική, αεροδιαστημική, μηχανές CNC

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Υψηλές αναλογίες μείωσης

Η σειρά LSN είναι ένα σύνολο ταχυτήτων με υψηλή ροπή που συνδυάζεται με ένα λουκέτο και φλάντζη εξόδου διασταυρούμενου κυλίνδρου ακριβείας.Η σειρά LSN II διατίθεται σε 5 μεγέθη με αναλογίες 501 έως 160:1Εάν η εφαρμογή σας δεν απαιτεί υψηλή ροπή, η σειρά LSN είναι μια εξαιρετική εναλλακτική ζυγαριά.

Βασικά χαρακτηριστικά

Μηδενική αντίδραση
Πιο υψηλή ροπή κατά την έναρξη και την αναστολή: 18 έως 28 Nm
Ακριβότητα <1 λεπτό τόξου
Σχέσεις μείωσης 50:1 έως 120:1
Υψηλή στρεβλωτική δυσκαμψία
Υψηλή αποδοτικότητα
Ομαλή λειτουργία
Δυνατό ρουλεμάν
Φλέγγι εξόδου για άμεση τοποθέτηση φορτίου

Προδιαγραφές

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Λιπαρά	Λιπαρά	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	χιλιόγραμμο	Η ώρα
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

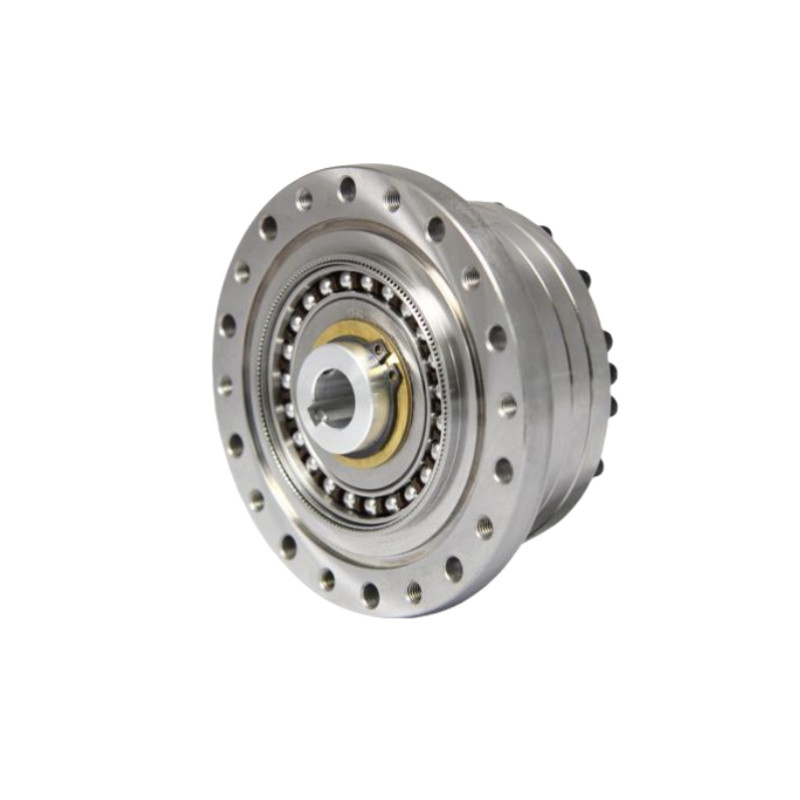

Υψηλής Μείωσης Αρμονική Κούρσα Κινητήρα Τεχνουργήματος Μείωσης Τραυματικών Κύκλων για Ρομποτική 1

Λεπτομερείς εικόνες

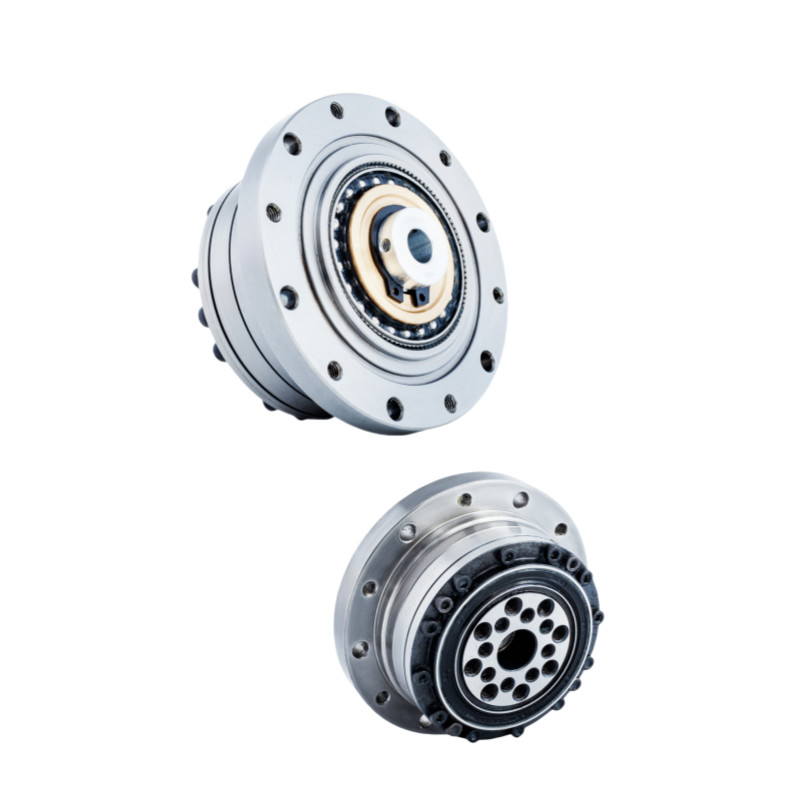

Υψηλής Μείωσης Αρμονική Κούρσα Κινητήρα Τεχνουργήματος Μείωσης Τραυματικών Κύκλων για Ρομποτική 2

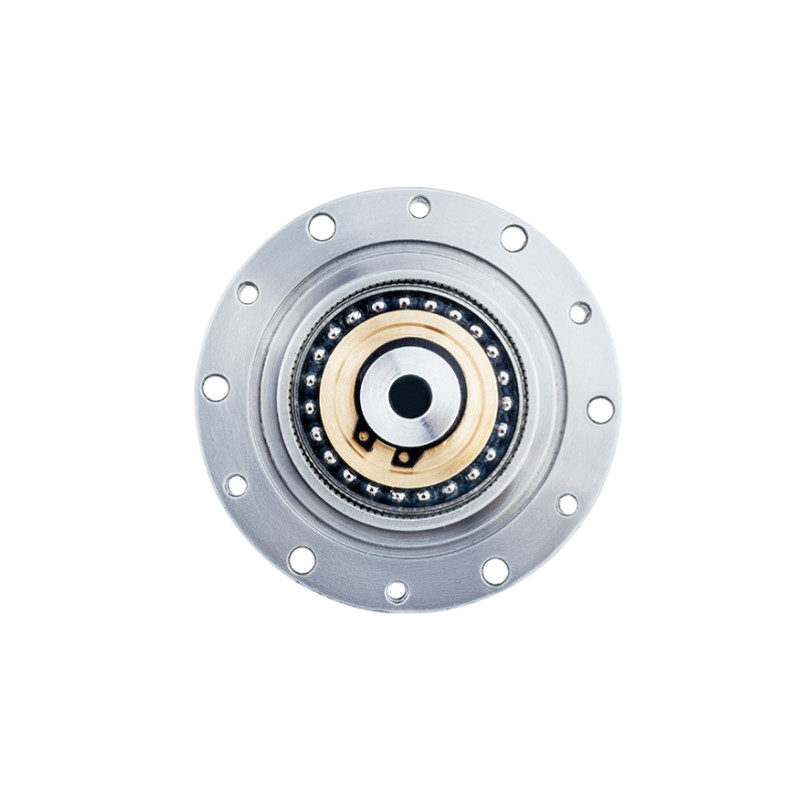

Υψηλής Μείωσης Αρμονική Κούρσα Κινητήρα Τεχνουργήματος Μείωσης Τραυματικών Κύκλων για Ρομποτική 3

Υψηλής Μείωσης Αρμονική Κούρσα Κινητήρα Τεχνουργήματος Μείωσης Τραυματικών Κύκλων για Ρομποτική 4

	Βασικά χαρακτηριστικά των μονάδων αρμονικών κινήσεων LSN - II μοντέλου 14
	Προϊόν	Μοντέλο 14 Αρμονική κίνηση
	Συστατικά	Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα
	Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1
	Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
	Μέση ταχύτητα εισόδου	3500 στροφές/min
	Μέγιστη ταχύτητα εισόδου	8500 στροφές/min
	Σχεδιασμένη Ζωή	15000 ώρες
	Σχήμα	14
	Βάρος	0.39 κιλά
	Εγγύηση	1 έτος

Εφαρμογές


Βιομηχανικά ρομπότ	Ιατρικές συσκευές	Ανθρώπινα ρομπότ

Οπτικές μηχανές	Αεροδιαστημική	Συστήματα κατασκευής
