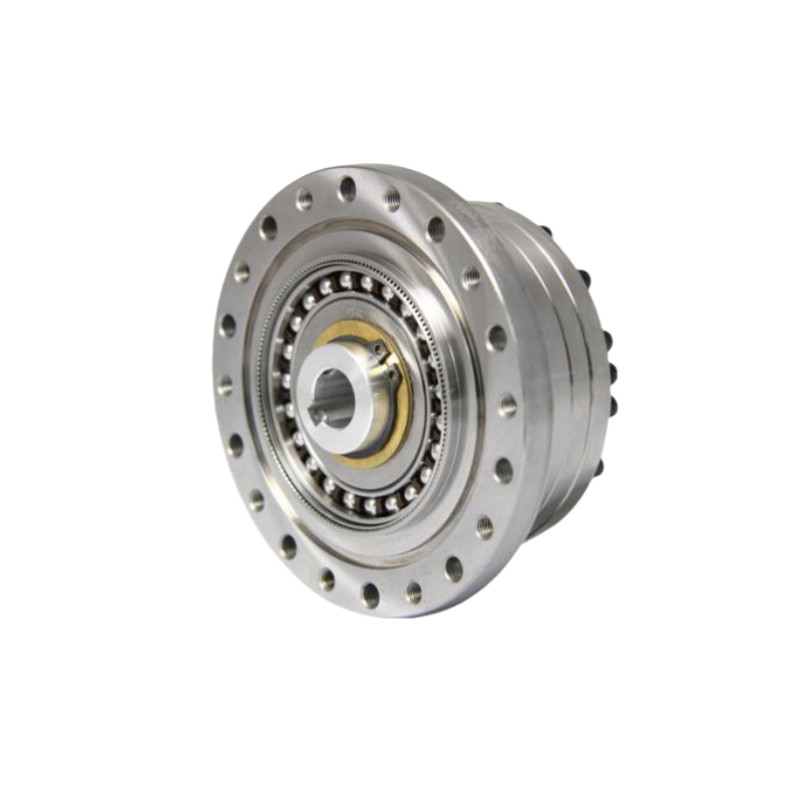

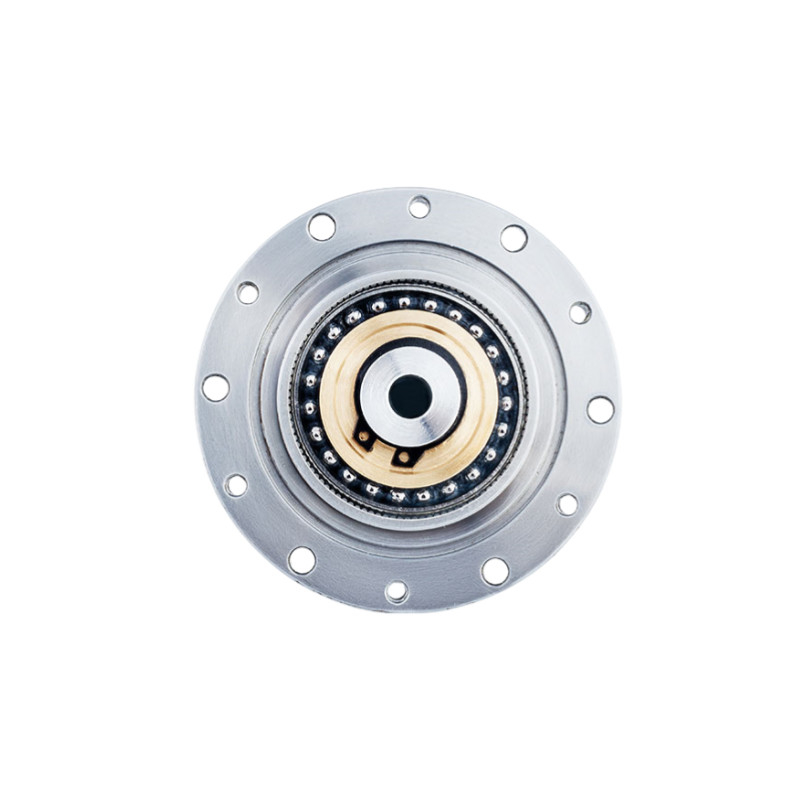

Σκληρό ρολόι διασταύρωσης με αρμονικό κύμα

Σκληρό εξοπλισμό πίεσης

Προϊόντα σφίξης μοντέλου 17

Αλυσίδες για κύματα

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LSN-17-XX-U-II

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Σκληρό ρολόι διασταύρωσης με αρμονικό κύμα

Λεπτομέρειες για το προϊόν

Προϊόν:

Τεχνουργήματα μείωσης κλίμακας έντασης μοντέλο 17

Συστατικά:

Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα

Ποσοστό μείωσης:

50:1, 80:1, 100:1, 120:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Ονομαστική ροπή στην είσοδο 2000r/min:

16 έως 24 Nm

Πιο υψηλή ροπή κατά την εκκίνηση και την αναστολή:

34 έως 54 Nm

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Μέγιστη ταχύτητα εισόδου:

7300 στροφές/min

Σχεδιασμένη Ζωή:

15000 ώρες

Χαρακτηριστικά:

Υψηλή ικανότητα ροπής, υψηλή ακρίβεια και χαμηλή αντίδραση

Βάρος:

0,52 κλ

Εφαρμογή:

Νέα ενεργειακή βιομηχανία, ρομποτική, εξοπλισμός επικοινωνιών

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Υψηλής αποδοτικότητας αρμονικά γρανάζια LSN - II Robust Cross Roller Output Bearing Strain Wave Reducer

Name: Σκληρό ρολόι διασταύρωσης με αρμονικό κύμα
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-17-XX-U-II
Availability: InStock

Η σειρά LSN είναι ένα σύνολο ταχυτήτων με υψηλή ροπή που συνδυάζεται με ένα λουκέτο και φλάντζη εξόδου διασταυρούμενου κυλίνδρου ακριβείας.Η σειρά LSN II διατίθεται σε 5 μεγέθη με αναλογίες 501 έως 160:1Εάν η εφαρμογή σας δεν απαιτεί υψηλή ροπή, η σειρά LSN είναι μια εξαιρετική εναλλακτική ζυγαριά.

Η σειρά LSN είναι η ελαφριά σειρά προϊόντων, η οποία έχει σχεδιαστεί για να μειώσει το βάρος του ίδιου του μηχανικού εξοπλισμού και να διευκολύνει την ελαφριά κατασκευή βιομηχανικών ρομπότ.Επιτρέπει μεγαλύτερες ταχύτητες και αυξημένη ικανότητα ωφέλιμου φορτίου για βιομηχανικά ρομπότ.

Βασικά χαρακτηριστικά

Μηδενική αντίδραση
Πιο υψηλή ροπή κατά την έναρξη και την αναστολή: 34-54Nm
Σημείωση CE
Σχέσεις μείωσης 50:1 έως 120:1
Υψηλή στρεβλωτική δυσκαμψία
Υψηλή αποδοτικότητα
Σύνθετο και απλό σχεδιασμό
Δυνατό ρουλεμάν
Φλέγγι εξόδου για άμεση τοποθέτηση φορτίου

Πλεονεκτήματα

Η ελαφριά δομή επιτυγχάνεται μέσω βελτιστοποιημένου σχεδιασμού και της χρήσης υλικών υψηλής ποιότητας, με αποτέλεσμα σημαντική μείωση του βάρους του προϊόντος κατά 30%.

Σχήμα κύβους σε σχήμα φλιτζάνου για τον ευέλικτο τροχό, σε συνδυασμό με υψηλής ακαμψίας γεμάτο ρόλο σταυροφόρους ρουλεμάνους.

Χρησιμοποιώντας τη διαδικασία θερμικής επεξεργασίας CMP που αναπτύχθηκε από την ίδια, το σχεδιασμό προφίλ δοντιών LS εξασφαλίζει ακρίβεια άλεσης με ακρίβεια διαδρομής 1um.

Συμπληκτικός και συνοπτικός δομικός σχεδιασμός, χωρίς αντίδραση, άμεση σύνδεση κινητήρα και βολική εγκατάσταση.

Εισαγωγή και έξοδος ομοάξια.

Εξαιρετική ακρίβεια θέσης και επαναληπτικότητα.

Εικόνα προδιαγραφών

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Λιπαρά	Λιπαρά	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	χιλιόγραμμο	Η ώρα
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

Σχεδίαση

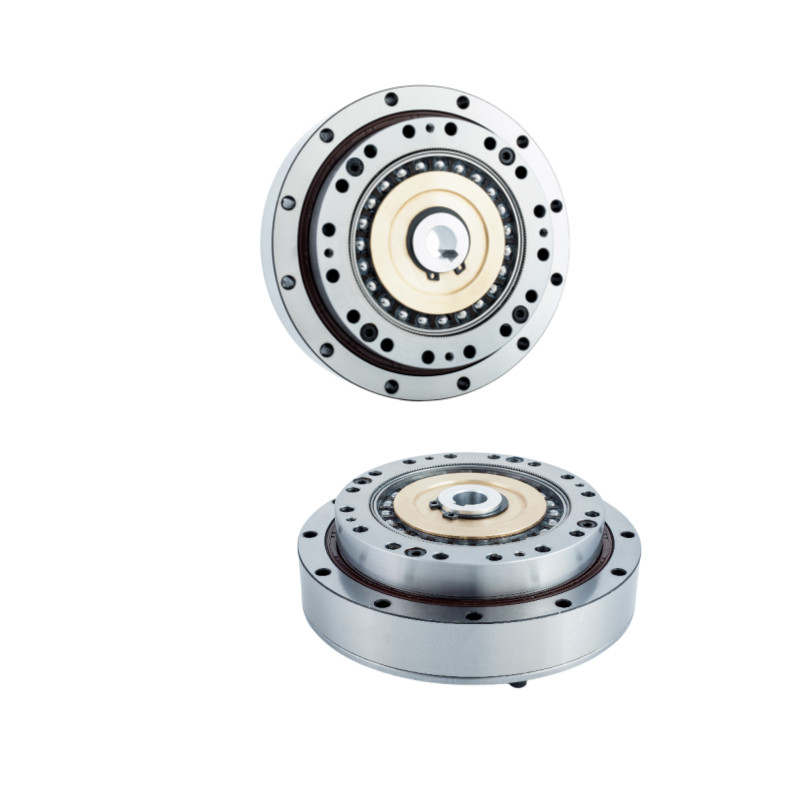

Σκληρό ρολόι διασταύρωσης με αρμονικό κύμα 1

	Βασικά χαρακτηριστικά του LSN - II μοντέλου 17 αρμονικού ελαττωτή
	Προϊόν	Μοντέλο 17 Αρμονικές μονάδες κίνησης
	Συστατικά	Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα
	Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1
	Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
	Μέση ταχύτητα εισόδου	3500 στροφές/min
	Μέγιστη ταχύτητα εισόδου	7300 στροφές/min
	Σχεδιασμένη Ζωή	15000 ώρες
	Σχήμα	17
	Βάρος	0.52 κιλά
	Εγγύηση	1 έτος
