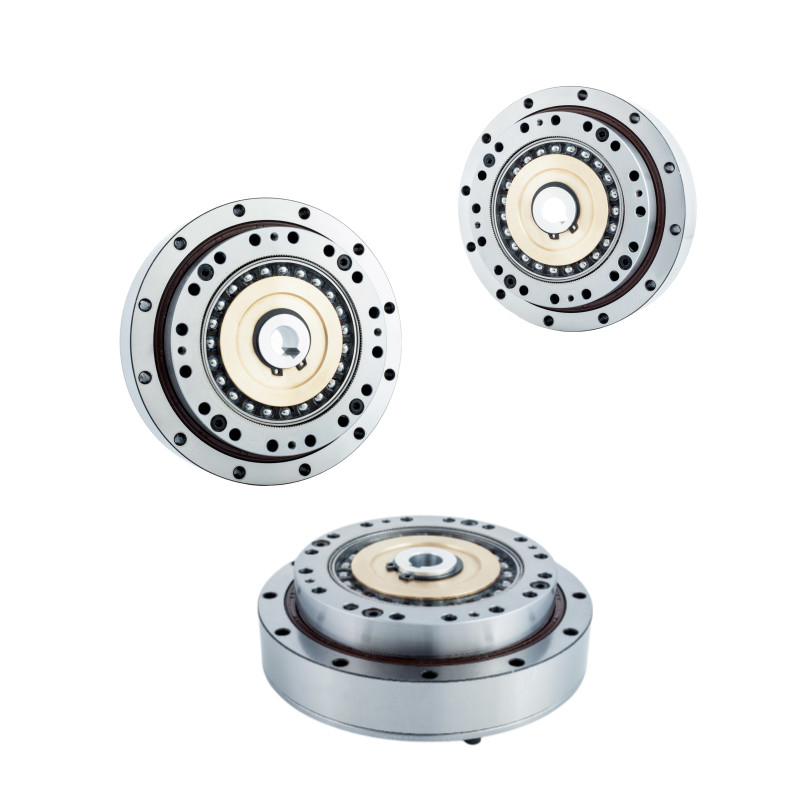

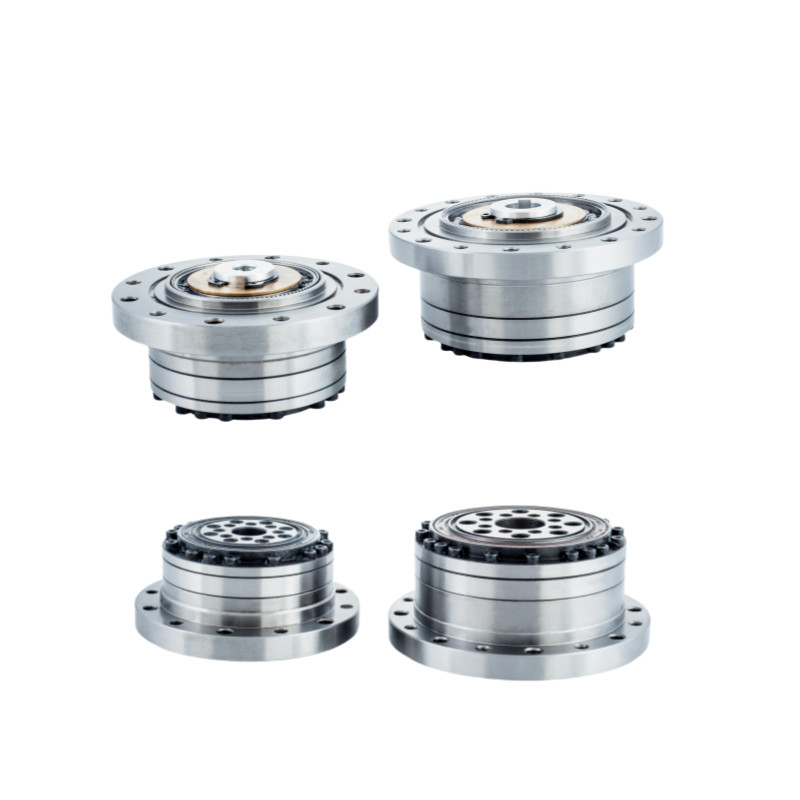

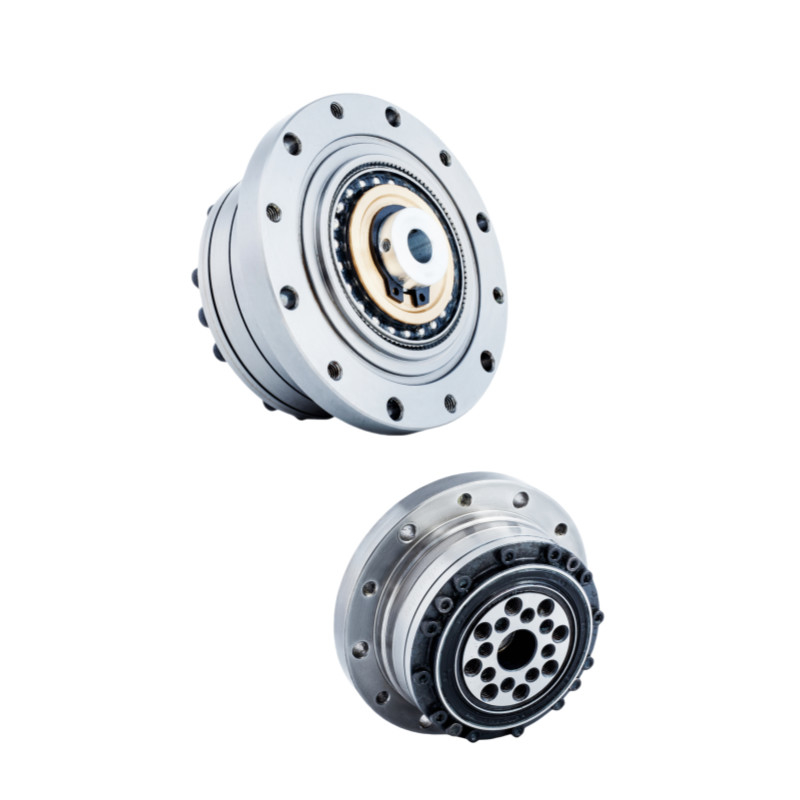

Name: Συγκινητικό αρμονικό ελαττωτήρα ταχύτητας στρεβλώματος κύματος Gear μοντέλο 25 προσαρμοσμένο
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-25-XX-U-II
Availability: InStock

Σπίτι > προϊόντα > Αρμονικό Drive >

Συγκινητικό αρμονικό ελαττωτήρα ταχύτητας στρεβλώματος κύματος Gear μοντέλο 25 προσαρμοσμένο

Μικρός αρμονικός μειωτής ταχύτητας

Προσαρμοσμένος αρμονικός μειωτής ταχύτητας

Συγκεντρωμένα εργαλεία κυμάτων συμπίεσης

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LSN-25-XX-U-II

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Συγκινητικό αρμονικό ελαττωτήρα ταχύτητας στρεβλώματος κύματος Gear μοντέλο 25 προσαρμοσμένο

Λεπτομέρειες για το προϊόν

Προϊόν:

Τεχνουργήματα μείωσης κλίμακας τάσης μοντέλου 25

Ποσοστό μείωσης:

50:1, 80:1, 100:1, 120:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Ονομαστική ροπή στην είσοδο 2000r/min:

39 έως 67 Nm

Πιο υψηλή ροπή κατά την εκκίνηση και την αναστολή:

98 έως 167 Nm

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Μέγιστη ταχύτητα εισόδου:

5600 στροφές/min

Σχεδιασμένη Ζωή:

15000 ώρες

Χαρακτηριστικά:

Υψηλή ικανότητα ροπής, υψηλή ακρίβεια, υψηλή ακρίβεια, μηδενική αντίδραση

Βάρος:

1,14 κλ

Εφαρμογή:

Εργαλεία μηχανών ξύλου, ελαφρών μετάλλων και πλαστικών, Διαστημικό εξοπλισμό, Οπτικές μηχανές

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

30% ελαφρύτερος αρμονικός μειωτής

Ο αρμονικός μειωτής σειράς LSN είναι ιδανικός για εφαρμογές όπου το βάρος είναι κρίσιμος παράγοντας, αλλά απαιτείται υψηλή ροπή και μηδενική αντίδραση.Το LSN - 25 - XX - U - II είναι ένα σύνολο κινήτρων με υψηλή ροπή που συνδυάζεται με ένα λουκέτο εξόδου διασταυρούμενου κυλίνδρου ακριβείας & φλάντζηΕίναι μια πολύ συμπαγή, ανθεκτική και εύκολη στη χρήση λύση κεφαλής ταχυτήτων. Διατίθεται σε 5 μεγέθη με αναλογίες 50:1 έως 120:1.

Πώς λειτουργεί

Το Flexspline είναι ελαφρώς μικρότερο σε διάμετρο και έχει δύο λιγότερα δόντια από το Circular Spline.Το ελλειπτικό σχήμα της γεννήτριας κύματος προκαλεί τα δόντια της Flexspline να εμπλακούν στην κυκλική σπείρα σε δύο αντίθετες περιοχές σε όλο τον κύριο άξονα της ελλειψήςΓια κάθε περιστροφή 180 μοιρών με την κατεύθυνση των ρολογιών της γεννήτριας κύματος τα δόντια Flexspline προχωρούν κατά την αντίστροφη κατεύθυνση των ρολογιών με ένα δόντι σε σχέση με την κυκλική σπείρα.Κάθε πλήρης περιστροφή με την κατεύθυνση των δεικτών του ρολογιού της γεννήτριας κύματος έχει ως αποτέλεσμα το Flexspline να κινείται αντίστροφα με την κατεύθυνση των δεικτών του ρολογιού από δύο δόντια από την αρχική θέση του σε σχέση με το κυκλικό σπλήνα.

Συγκινητικό αρμονικό ελαττωτήρα ταχύτητας στρεβλώματος κύματος Gear μοντέλο 25 προσαρμοσμένο 0

Βασικά χαρακτηριστικά

Μηδενική αντίδραση
Πιο υψηλή ροπή κατά την έναρξη και την αναστολή: 98Nm έως 167Nm
Σχέσεις μείωσης 50:1 έως 120:1
30% χαμηλότερο μέσο βάρος από τη σειρά Standard
Υψηλή στρεβλωτική δυσκαμψία
Υψηλή αποδοτικότητα
Σύνθετο και απλό σχεδιασμό
Δυνατό ρουλεμάν
Φλέγγι εξόδου για άμεση τοποθέτηση φορτίου

Πλεονεκτήματα

Η ελαφριά δομή επιτυγχάνεται μέσω βελτιστοποιημένου σχεδιασμού και της χρήσης υλικών υψηλής ποιότητας, με αποτέλεσμα σημαντική μείωση του βάρους του προϊόντος κατά 30%.

Τυποποιημένη δομή βαρέλις για τον ευέλικτο τροχό, σε συνδυασμό με υψηλής ακαμψίας διασταυρούμενα ρυμουλκούμενα.

Χρησιμοποιώντας τη διαδικασία θερμικής επεξεργασίας CMP που αναπτύχθηκε από την ίδια, το σχεδιασμό προφίλ δοντιών LS εξασφαλίζει ακρίβεια άλεσης με ακρίβεια διαδρομής 1um.

Συμπληκτικός και συνοπτικός δομικός σχεδιασμός, με μηδενική αντίδραση, άμεση σύνδεση κινητήρα και βολική εγκατάσταση.

Εισαγωγή και έξοδος ομοάξια.

Εξαιρετική ακρίβεια θέσης και επαναληπτικότητα.

Εικόνα προδιαγραφών

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Λιπαρά	Λιπαρά	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	χιλιόγραμμο	Η ώρα
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.14	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000

Σχεδίαση

Συγκινητικό αρμονικό ελαττωτήρα ταχύτητας στρεβλώματος κύματος Gear μοντέλο 25 προσαρμοσμένο 5

	Βασικά χαρακτηριστικά του LSN - II μοντέλου 25 αρμονικού ελαττωτή
	Προϊόν	Μονάδες ορμονικής κίνησης μοντέλου 25
	Συστατικά	Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα
	Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1
	Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
	Μέση ταχύτητα εισόδου	3500 στροφές/min
	Μέγιστη ταχύτητα εισόδου	5600 στροφές/λεπτο
	Σχεδιασμένη Ζωή	15000 ώρες
	Σχήμα	25
	Βάρος	1.14 κιλά
	Εγγύηση	1 έτος

Εφαρμογές


Βιομηχανικά ρομπότ	Ανθρώπινα ρομπότ	Ημιαγωγός
