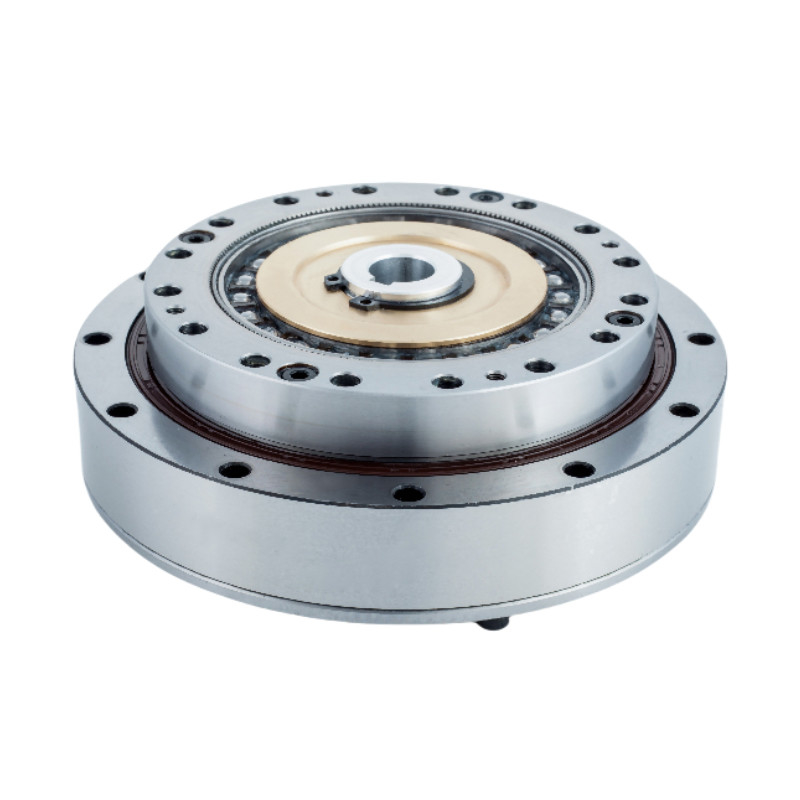

30% ελαφρύτερη αρμονική κίνηση μειωτικά γρανάζια LSN-II σειρά μοντέλο 32 υψηλή ακρίβεια

Μειωτής ορμονικής κίνησης μοντέλου 32

Μειωτής ορμονικής κίνησης υψηλής ακρίβειας

Μετατροπέας μειώσεως υψηλής ακρίβειας

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

LSN-32-XX-U-II

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

30% ελαφρύτερη αρμονική κίνηση μειωτικά γρανάζια LSN-II σειρά μοντέλο 32 υψηλή ακρίβεια

Λεπτομέρειες για το προϊόν

Προϊόν:

Μοντέλο 32 Μειωτήρα κυμάτων έντασης Αρμονικά γρανάζια

Ποσοστό μείωσης:

50:1, 80:1, 100:1, 120:1

Αντίδραση:

≤ 20 δευτερόλεπτα τόξου

Ονομαστική ροπή στην είσοδο 2000r/min:

76 έως 137 Nm

Πιο υψηλή ροπή κατά την εκκίνηση και την αναστολή:

216 έως 353 Nm

Μέση ταχύτητα εισόδου:

3500 στροφές/λεπτο

Μέγιστη ταχύτητα εισόδου:

4800 r/min

Σχεδιασμένη Ζωή:

15000 ώρες

Χαρακτηριστικά:

Ελαφρύ βάρος, υψηλή ακρίβεια, υψηλή ακρίβεια, μηδενική αντίδραση

Βάρος:

2.47 κιλά

Εφαρμογή:

Ανθρωποειδή ρομπότ, Ελαφριά μεταλλικά και πλαστικά εργαλεία μηχανών, Διαστημικό εξοπλισμό, Οπτικές μ

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ελαφρύ βάρος 2,47kg μοντέλο 32 Μειωτήρα κύματος τάσης χαμηλή αντίδραση Αρμονικές μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Χαμηλή αντίδραση και υψηλή απόδοση Μοντέλο 25 Μειωτήρα κυμάτων τάσης Υπερφωτεινές αρμονικές μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Μεγάλη αναλογία μείωσης LSN σειράς μοντέλο 20 μειωτήρα κύματος τάσης 0,73kg ελαφρύ βάρος μονάδες μετατροπής

Βρείτε την καλύτερη τιμή

Σύνθετο και ελαφρύ σχεδιασμό LSN σειράς μειωτήρα κύματος τάσης μοντέλο 14 μονάδες ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

30% ελαφρύτερος αρμονικός μειωτής ταχυτήτων LSN - Σειρά II μοντέλο 32 υψηλής ακρίβειας μειωτής κυμάτων τάσης

Name: 30% ελαφρύτερη αρμονική κίνηση μειωτικά γρανάζια LSN-II σειρά μοντέλο 32 υψηλή ακρίβεια
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-32-XX-U-II
Availability: InStock

Ο αρμονικός μειωτής σειράς LSN είναι ιδανικός για εφαρμογές όπου το βάρος είναι κρίσιμος παράγοντας, αλλά απαιτείται υψηλή ροπή και μηδενική αντίδραση.Το LSN - 32 - XX - U - II είναι ένα συγκρότημα κινήτρων με υψηλή ροπή που συνδυάζεται με ένα λουκέτο εξόδου διασταυρούμενου κυλίνδρου ακριβείας & φλάντζηΕίναι μια πολύ συμπαγή, ανθεκτική και εύκολη στη χρήση λύση κεφαλής ταχυτήτων. Διατίθεται σε 5 μεγέθη με αναλογίες 50:1 έως 120:1.

Πώς λειτουργεί

Το Flexspline είναι ελαφρώς μικρότερο σε διάμετρο και έχει δύο λιγότερα δόντια από το Circular Spline.Το ελλειπτικό σχήμα της γεννήτριας κύματος προκαλεί τα δόντια του Flexspline να εμπλακούν στην κυκλική σπείρα σε δύο αντίθετες περιοχές σε όλο τον κύριο άξονα του ελλείμματοςΓια κάθε περιστροφή 180 μοιρών με την κατεύθυνση των ρολογιών της γεννήτριας κύματος τα δόντια Flexspline προωθούνται κατά την αντίστροφη κατεύθυνση των ρολογιών με ένα δόντι σε σχέση με την κυκλική σπείρα.Κάθε πλήρης περιστροφή με την κατεύθυνση των δεικτών του ρολογιού της γεννήτριας κύματος έχει ως αποτέλεσμα το Flexspline να κινείται αντίστροφα με την κατεύθυνση των δεικτών του ρολογιού από δύο δόντια από την αρχική θέση του σε σχέση με το κυκλικό σπλήνα.

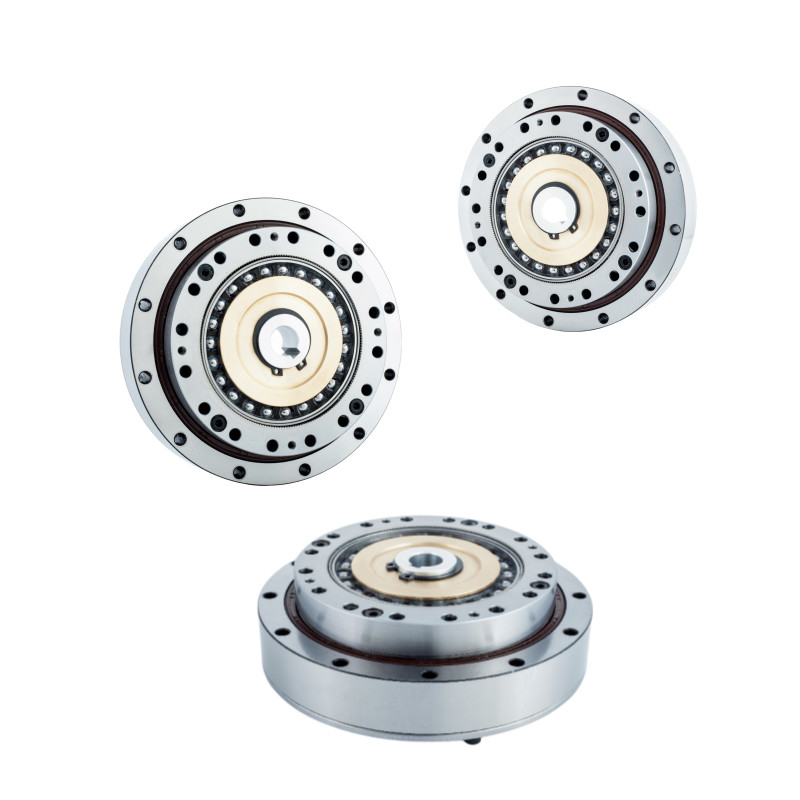

30% ελαφρύτερη αρμονική κίνηση μειωτικά γρανάζια LSN-II σειρά μοντέλο 32 υψηλή ακρίβεια 0

Βασικά χαρακτηριστικά

Μηδενική αντίδραση
Δυναμική οπτικής ροπής κατά την εκκίνηση και την αναστολή: 216Nm έως 353Nm
Σχέσεις μείωσης 50:1 έως 120:1
30% χαμηλότερο μέσο βάρος από τη σειρά Standard
Υψηλή στρεβλωτική δυσκαμψία
Υψηλή αποδοτικότητα
Σύνθετο και απλό σχεδιασμό
Δυνατό ρουλεμάν
Φλέγγι εξόδου για άμεση τοποθέτηση φορτίου

Πλεονεκτήματα

Υψηλή ακρίβεια:Καθώς πολλά δόντια εμπλέκονται ταυτόχρονα σε δύο 180° συμμετρικές θέσεις,τα σφάλματα της κλίσης των δοντιών των γρανάζων και τα σωρευτικά σφάλματα της κλίσης των δοντιών έχουν μέση επίδραση στην ακρίβεια περιστροφής, συμβάλλοντας σε πολύ υψηλή ακρίβεια θέσης και περιστροφής.

Μεγάλη αναλογία κίνησης:Η ενιαία σταδιακή συσκευή αρμονικής κίνησης έχει απλή δομή με αναλογία κίνησης από 30:1 έως 500:1Ως εκ τούτου, τρία βασικά εξαρτήματα σε έναν μόνο άξονα μπορούν να επιτύχουν υψηλή αναλογία κίνησης.

Μεγάλη χωρητικότητα φορτίου:Σε συστήματα ταχυτήτων κύματος πίεσης, η δέσμευση μεταξύ των δοντιών είναι ένα είδος επαφής επιφάνειας.που σημαίνει ότι η χωρητικότητα φορτίου είναι υψηλότερη από άλλες μορφές κίνησης.

Συγκεντρωμένο και ελαφρύ:Ο όγκος και το βάρος του μειώνονται σημαντικά σε σύγκριση με τις κανονικές συσκευές ταχυτήτων και, ως εκ τούτου, το μέγεθος είναι μικρό και το βάρος ελαφρύ.

Υψηλή απόδοση κίνησης και μακρά διάρκεια ζωής.

Υψηλή σταθερότητα χωρίς αντίκτυπο και λίγο θόρυβο.

Εικόνα προδιαγραφών

Σχήμα	Ποσοστό μείωσης	Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου	Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Ονομαστική ροπή στην είσοδο 2000r/min		Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή		Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου		Επιτρεπόμενη μέγιστη στιγμιαία ροπή		Λιπαρά	Λιπαρά	Αντίδραση	Βάρος	Ζωή του σχεδιασμού
		Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	Νμ	kgfm	r/min	r/min	Διάταξη Arc Sec	χιλιόγραμμο	Η ώρα
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	2.47	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000

Σχεδίαση

30% ελαφρύτερη αρμονική κίνηση μειωτικά γρανάζια LSN-II σειρά μοντέλο 32 υψηλή ακρίβεια 5

	Βασικά χαρακτηριστικά του LSN - II μοντέλου 32 αρμονικού ελαττωτή
	Προϊόν	Μοντέλο 32 Αρμονικές μονάδες κίνησης
	Συστατικά	Γεννήτης κυμάτων, Flexspline, κυκλική σπλήνα
	Ποσοστό μείωσης	50:1, 80:1, 100:1, 120:1
	Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
	Μέση ταχύτητα εισόδου	3500 στροφές/min
	Μέγιστη ταχύτητα εισόδου	4800 στροφές/min
	Σχεδιασμένη Ζωή	15000 ώρες
	Σχήμα	32
	Βάρος	2.47 κιλά
	Εγγύηση	1 έτος
