Τόπος καταγωγής:
Jiangsu, Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
Μοντέλο 8, Μοντέλο 11
Περιγραφή του προϊόντος

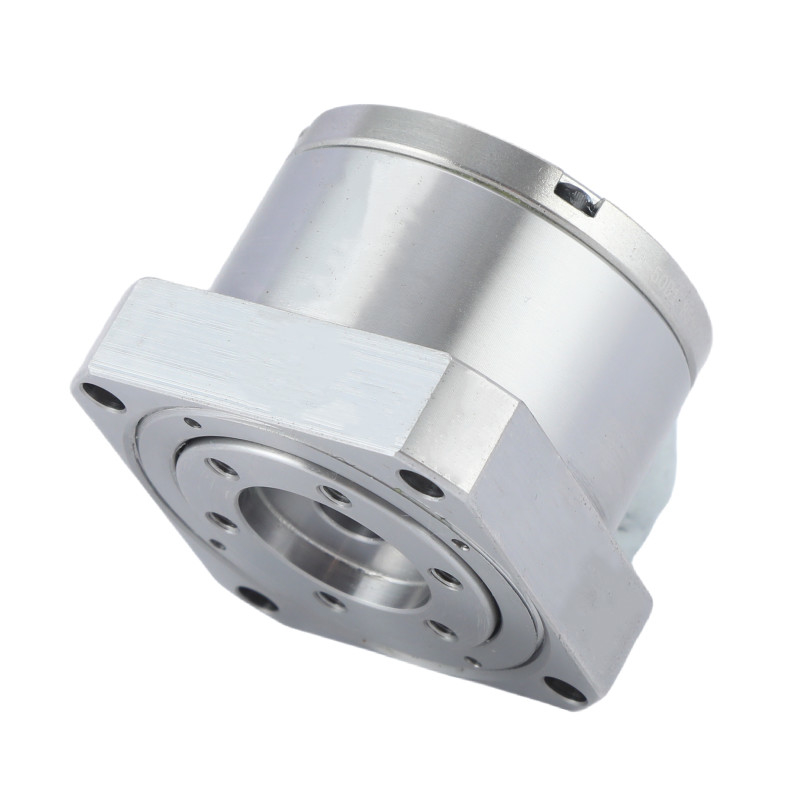

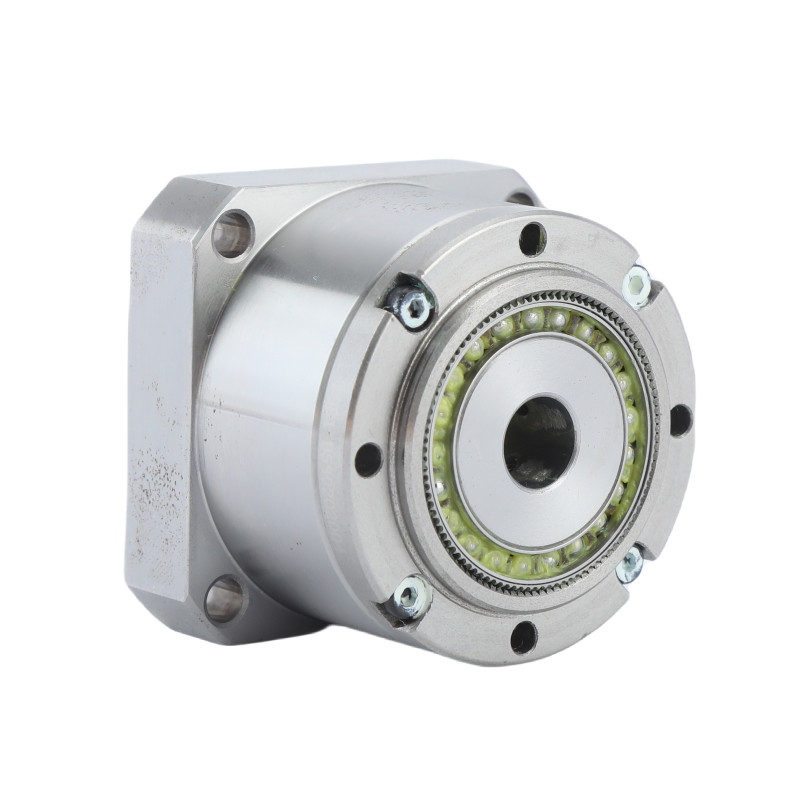

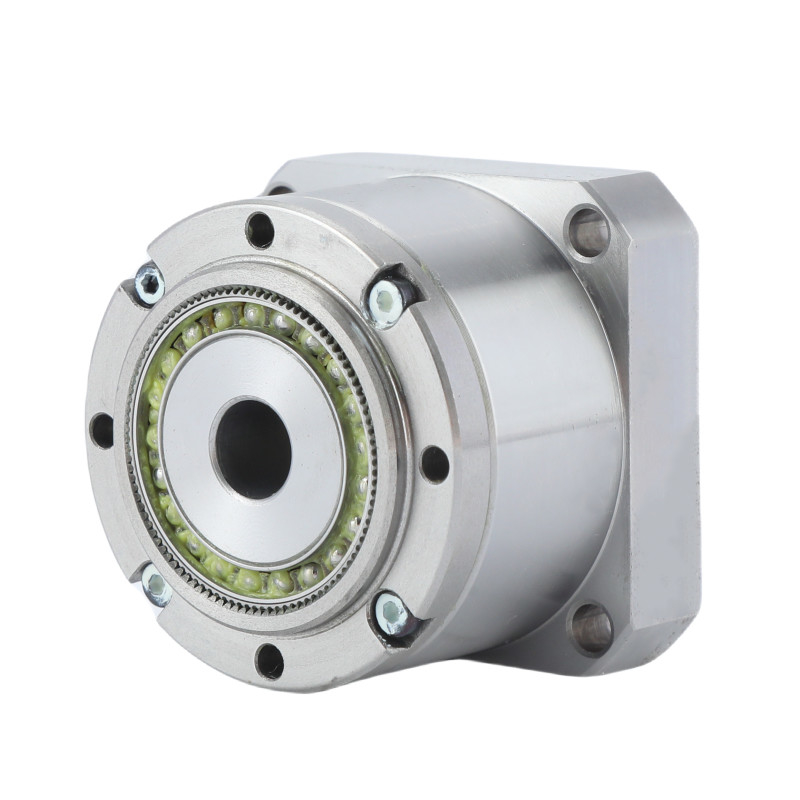

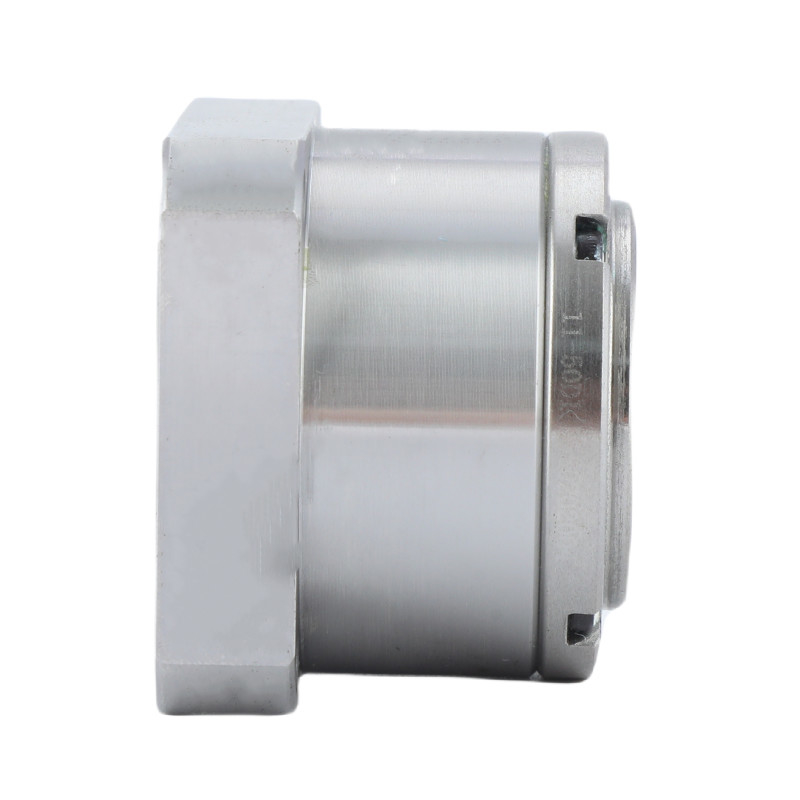

Το μοντέλο 8 και το μοντέλο 11 αρμονικής κίνησης των σειρών LS και LH είναι γνωστό ως ο μίνι μειωτής κυμάτων πίεσης.
Οι μικροσκοπικοί μειωτές κυμάτων πίεσης της σειράς LS και LH παρέχουν υψηλή ακρίβεια θέσης σε ένα πολύ συμπαγές πακέτο.
Αυτά τα μικρά ρομπότ με αρμονική κίνηση είναι κατάλληλα για ημιαγωγούς και ρομποτικές εφαρμογές, ειδικά για μικρά βιομηχανικά και συνεργατικά ρομπότ.βιομηχανικά μηχανήματα όπου το βάρος είναι κρίσιμος παράγοντας.
Πώς λειτουργεί
Το Flexspline είναι ελαφρώς μικρότερο σε διάμετρο και έχει δύο λιγότερα δόντια από το Circular Spline.Το ελλειπτικό σχήμα της γεννήτριας κύματος προκαλεί τα δόντια της Flexspline να εμπλακούν στην κυκλική σπείρα σε δύο αντίθετες περιοχές σε όλο τον κύριο άξονα της ελλειψήςΓια κάθε περιστροφή 180 μοιρών με την κατεύθυνση των ρολογιών της γεννήτριας κύματος τα δόντια Flexspline προχωρούν κατά την αντίστροφη κατεύθυνση των ρολογιών με ένα δόντι σε σχέση με την κυκλική σπείρα.Κάθε πλήρης περιστροφή με την κατεύθυνση των δεικτών του ρολογιού της γεννήτριας κύματος έχει ως αποτέλεσμα το Flexspline να κινείται αντίστροφα με την κατεύθυνση των δεικτών του ρολογιού από δύο δόντια από την αρχική θέση του σε σχέση με το κυκλικό σπλήνα.
Βασικά χαρακτηριστικά
Υπερ-επίπεδη σχεδίασηΗ σειρά Miniature προσφέρει ένα εξαιρετικά επίπεδο σχεδιασμό αρμονικής κίνησης, εξασφαλίζοντας συμβατότητα με εφαρμογές περιορισμένου χώρου.
Ελαφριά κατασκευήΣχεδιασμένο με ελαφριά υλικά, τοΜινιατούραΗ σειρά ελαχιστοποιεί το συνολικό βάρος χωρίς να θέτει σε κίνδυνο τις επιδόσεις.
Μικρό μέγεθοςΜε μικρό παράγοντα μορφής, τοΜινιατούραΗ ομαδική κίνηση σειράς είναι ιδανική για εφαρμογές όπου οι περιορισμοί μεγέθους αποτελούν ανησυχία.
Μεταλλικό ελαστικόΧρησιμοποιώντας ρουλεμάν με υψηλή ακαμψία, ηΜινιατούραΗ σειρά διασφαλίζει ομαλό και ακριβές έλεγχο κίνησης, βελτιώνοντας τη συνολική απόδοση.
Τα υψηλότερα χαρακτηριστικά εισόδουΟ ενσωματωμένος μειωτής κυμάτων συμπίεσης, σε συνδυασμό με έναν μικρό κινητήρα υψηλών επιδόσεων, παρέχει τηνΜινιατούρασειρές με τα υψηλότερα χαρακτηριστικά εισόδου υπό τις ίδιες συνθήκες ταχυτήτων, εξασφαλίζοντας τη βέλτιστη απόδοση και αξιοπιστία.
Πίνακας παραμέτρων μικροσκοπικής αρμονικής κίνησης
| Σχήμα | Ποσοστό μείωσης | Ονομαστική ροπή στην είσοδο 2000r/min | Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή | Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου | Επιτρεπόμενη μέγιστη στιγμιαία ροπή | Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease) |
Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease) |
Αντίδραση | Βάρος | Ζωή του σχεδιασμού | ||||
| Νμ | kgfm | Νμ | kgfm | Νμ | kgfm | Νμ | kgfm | r/min | r/min | Διάταξη Arc Sec | χιλιόγραμμο | Η ώρα | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| Βασικά χαρακτηριστικά τουΜικροσκοπικός μειωτής κλίμακας τάσης της σειράς LS και LH | |||
| Προϊόν | Μίνι μειωτήρα κυμάτων έντασης | ||
|
Υλικό
|
Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρυμουλκούμενα και σφραγίδες, λιπαντικά | ||
|
Ποσοστό μείωσης
|
50, 80, 100 | ||
|
Αντίδραση
|
Λιγότερο από 30 δευτερόλεπτα τόξου | ||
|
Μέση ταχύτητα εισόδου
|
3500 στροφές/min | ||
|
Μέγιστη ταχύτητα εισόδου
|
8500 στροφές/min | ||
|
Σχεδιασμένη Ζωή
|
10000 ώρες | ||
|
Σχήμα
|
8, 11 | ||
|
Βάρος
|
00,06 έως 0,27 kg | ||
| Εγγύηση | 1 έτος | ||
Εφαρμογές
|
|
|
| Συστήματα κατασκευής | Αεροδιαστημική | Ανθρώπινα ρομπότ |
