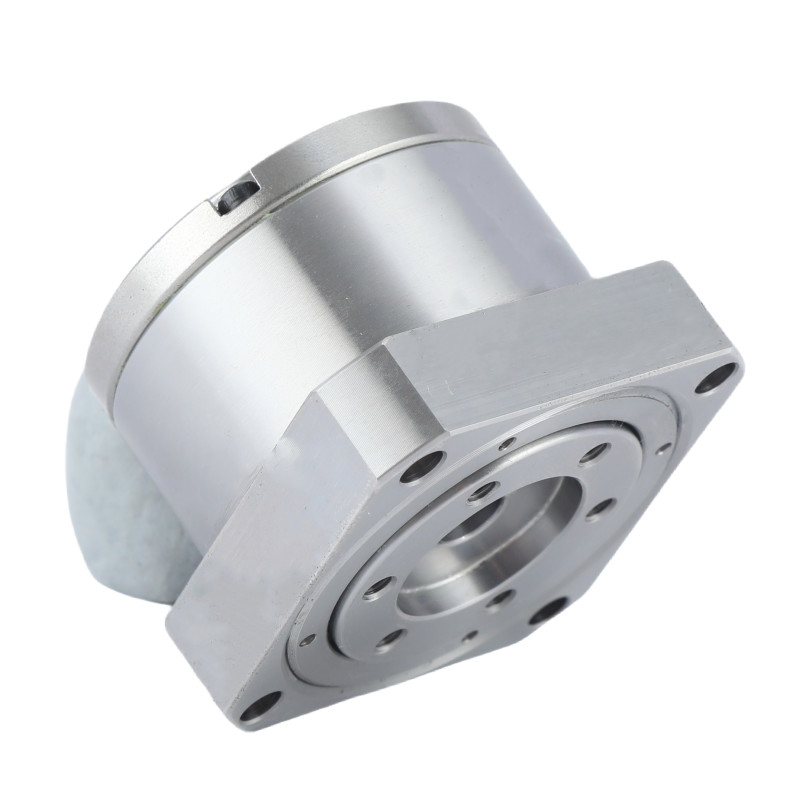

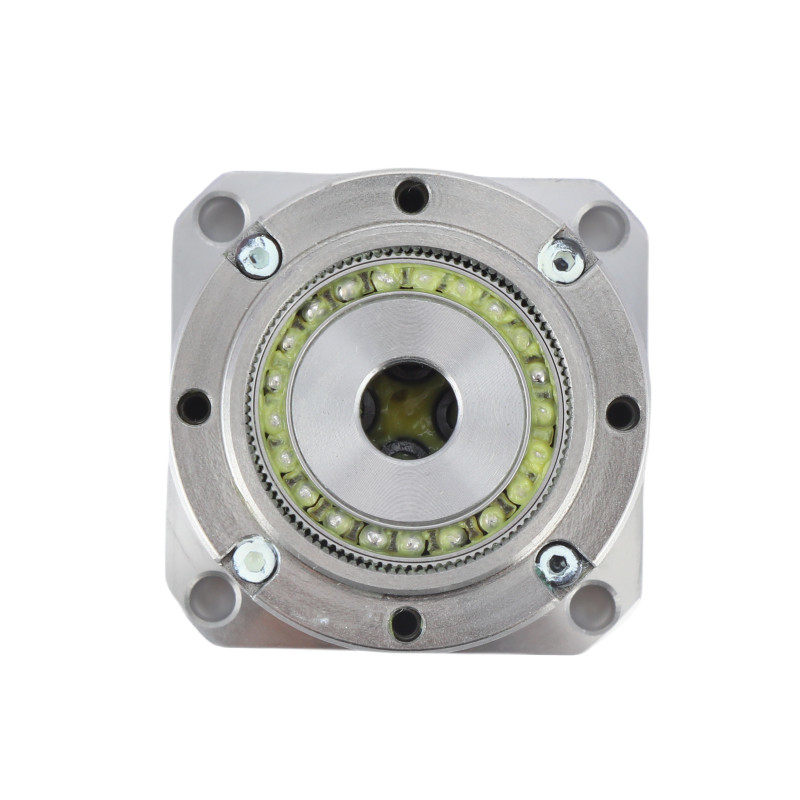

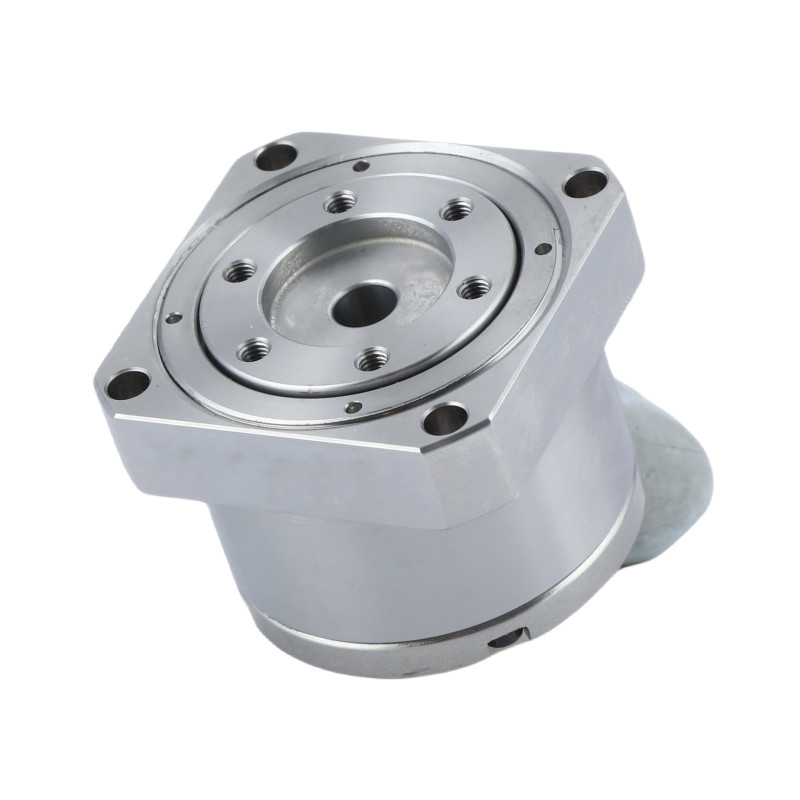

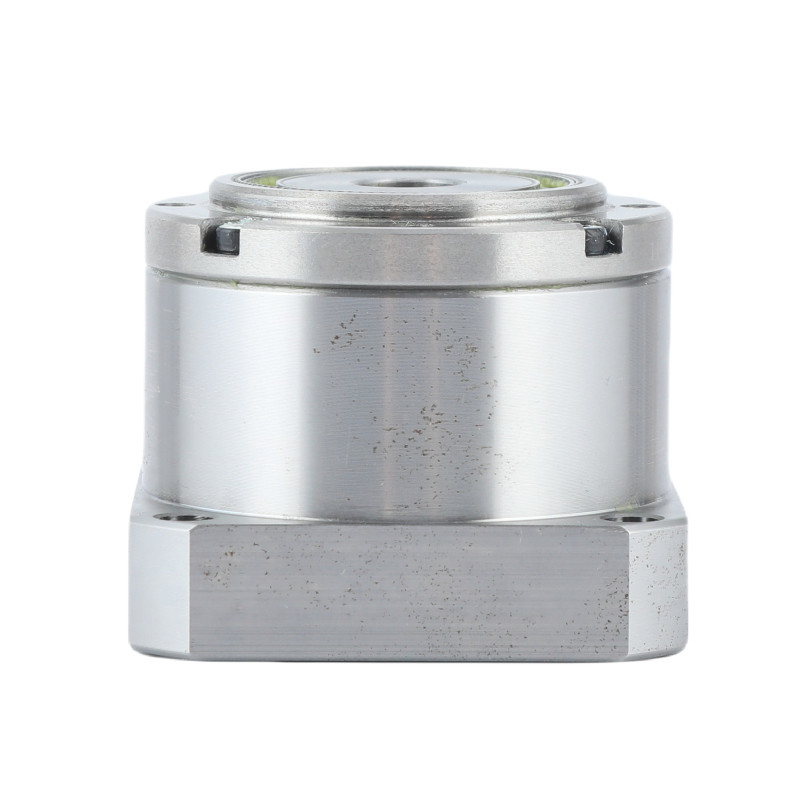

Μικρό μέγεθος υψηλής ακρίβειας αρμονική κίνηση

Περιγραφή του προϊόντος

Το μοντέλο 8 και το μοντέλο 11 αρμονικής κίνησης των σειρών LS και LH είναι γνωστό ως ο μίνι μειωτής κυμάτων πίεσης.

Οι μικροσκοπικοί μειωτές κυμάτων πίεσης της σειράς LS και LH παρέχουν υψηλή ακρίβεια θέσης σε ένα πολύ συμπαγές πακέτο.

Αυτά τα μικρά ρομπότ με αρμονική κίνηση είναι κατάλληλα για ημιαγωγούς και ρομποτικές εφαρμογές, ειδικά για μικρά βιομηχανικά και συνεργατικά ρομπότ.βιομηχανικά μηχανήματα όπου το βάρος είναι κρίσιμος παράγοντας.

Πώς λειτουργεί

Το Flexspline είναι ελαφρώς μικρότερο σε διάμετρο και έχει δύο λιγότερα δόντια από το Circular Spline.Το ελλειπτικό σχήμα της γεννήτριας κύματος προκαλεί τα δόντια της Flexspline να εμπλακούν στην κυκλική σπείρα σε δύο αντίθετες περιοχές σε όλο τον κύριο άξονα της ελλειψήςΓια κάθε περιστροφή 180 μοιρών με την κατεύθυνση των ρολογιών της γεννήτριας κύματος τα δόντια Flexspline προχωρούν κατά την αντίστροφη κατεύθυνση των ρολογιών με ένα δόντι σε σχέση με την κυκλική σπείρα.Κάθε πλήρης περιστροφή με την κατεύθυνση των δεικτών του ρολογιού της γεννήτριας κύματος έχει ως αποτέλεσμα το Flexspline να κινείται αντίστροφα με την κατεύθυνση των δεικτών του ρολογιού από δύο δόντια από την αρχική θέση του σε σχέση με το κυκλικό σπλήνα.

Βασικά χαρακτηριστικά

• Κύπελλο σχήμα δομή, υψηλή χωρητικότητα ροπής, υψηλή δυσκαμψία, πρότυπη δομή βαρέλι με υψηλή ακαμψία πλήρης κυλίνδρων σταυροφόρους ρουλευτές και μακρά διάρκεια ζωής.
• Μεγαλύτερη ακαμψία, ακρίβεια και ροπή.
• Συμπληκτικός και συνοπτικός σχεδιασμός με μηδενική αντίδραση, άμεση σύνδεση κινητήρα για εύκολη εγκατάσταση.
• Εισαγωγή και έξοδος ομοάξια.
• Εξαιρετική ακρίβεια θέσης και επαναληπτικότητα.

Πίνακας παραμέτρων μικροσκοπικής αρμονικής κίνησης

Βασικά χαρακτηριστικά τουΜικροσκοπικός μειωτής κλίμακας τάσης της σειράς LS και LH
Προϊόν	Μίνι μειωτήρα κυμάτων έντασης
Υλικό	Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρυμουλκούμενα και σφραγίδες, λιπαντικά
Ποσοστό μείωσης	50, 80, 100
Αντίδραση	Λιγότερο από 30 δευτερόλεπτα τόξου
Μέση ταχύτητα εισόδου	3500 στροφές/min
Μέγιστη ταχύτητα εισόδου	8500 στροφές/min
Σχεδιασμένη Ζωή	10000 ώρες
Σχήμα	8, 11
Βάρος	00,06 έως 0,27 kg
Εγγύηση	1 έτος

Εφαρμογή

Βιομηχανικά ρομπότ	Αεροδιαστημική
Συστήματα συσκευασίας	Μηχανές CNC

Γενικές ερωτήσεις

---

1- Τι είναι ένα αρμονικό κουτί κίνησης;

Ένα ορμονικό κιβώτιο κίνησης είναι ένας τύπος συστήματος ταχυτήτων που παράγει υψηλές αναλογίες μείωσης σε ένα συμπαγές μέγεθος.Χρησιμοποιεί τη μηχανική ενός ευέλικτου στοιχείου παραμόρφωσης για τη μετάδοση κίνησης και την επίτευξη υψηλής ακρίβειας και ροπής.

2Πώς λειτουργεί ένα αρμονικό κιβώτιο ταχυτήτων;

Ένα εναρμονικό κιβώτιο ταχυτήτων λειτουργεί χρησιμοποιώντας μια κυκλική σπείρα, flexspline, και μια γεννήτρια κυμάτων.που στη συνέχεια εμπλέκεται με τα δόντια της κυκλικής σπλιν σε δύο σημεία, παρέχοντας υψηλό ποσοστό μείωσης μέσω της διαφοράς στον αριθμό των δοντιών μεταξύ των ενεργών στοιχείων.

3Μπορεί μια αρμονική κίνηση να αναστραφεί;

Αυτό συμβαίνει σε κάθε τυπικό ρομποτικό κύκλο εκατοντάδες φορές κάθε μέρα: κάθε φορά που ο άξονας κινείται και επιβραδύνεται γρήγορα,η αδράνεια φορτίου στην πλευρά εξόδου του κιβωτίου οδηγεί το κιβώτιο πίσω (σε ελεγχόμενο τρόπο), καθορίζεται από κινητήρα και ελεγκτή).

4Τι κάνει μια αρμονική κίνηση;

Οι οδηγοί ομόρμων χρησιμοποιούνται για την αύξηση της ροπής παραγωγής σε γρανάζια που χρησιμοποιούνται στην αλεύρι, στην κατασκευή και σε μηχανές που χρησιμοποιούν ρομποτικά χέρια.

5Υποστηρίζετε την προσαρμογή μιας αρμονικής κίνησης;

Μπορούμε να προσαρμόσουμε μια αρμονική κίνηση με βάση τις συγκεκριμένες απαιτήσεις και τα σχέδια του πελάτη.

6Ποιο είναι το μεγαλύτερο πλεονέκτημα των προϊόντων σας;

Μπορούμε να παρέχουμε πλήρη σειρά προϊόντων, και η ποιότητα της αρμονικής κίνησης μας είναι σταθερή.
