Υπεραντάλλαγμα μηδενικής αντίδρασης
Περιγραφή του προϊόντος

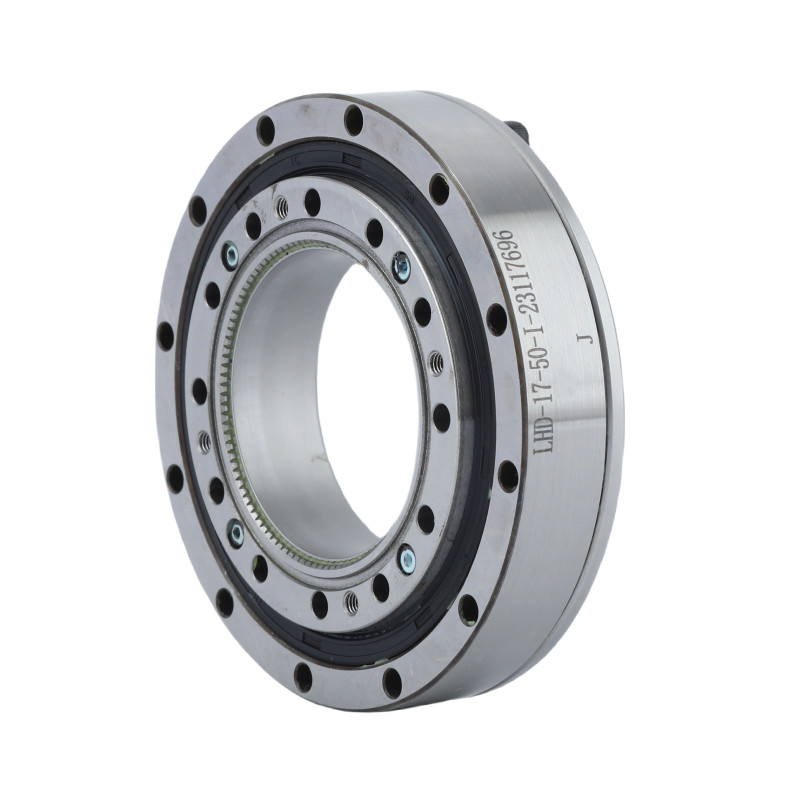

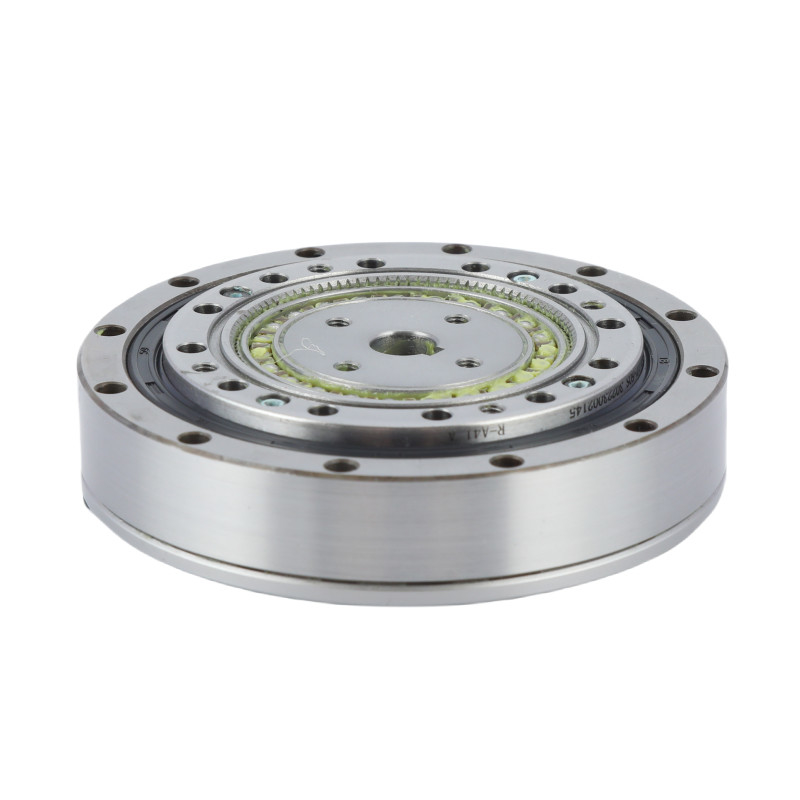

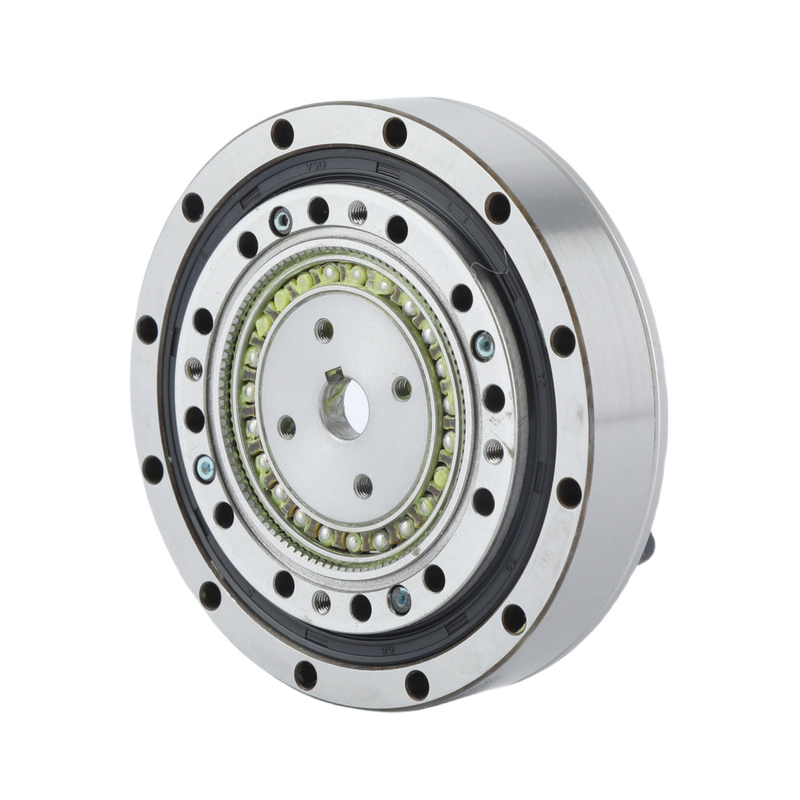

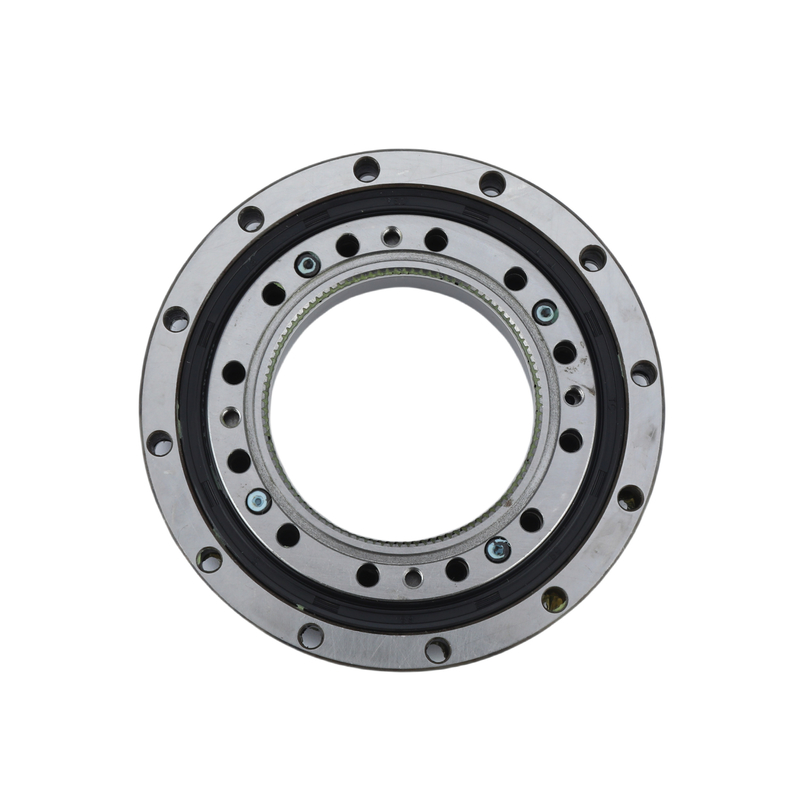

Η αρμονική κίνηση της σειράς LHD-I είναι η υψηλής ροπής υπερπλανοποιημένη μονάδα μετατροπής κυμάτων τάσης.
Οι αρμονικές μονάδες κίνησης της σειράς LHD - I έχουν σχεδιαστεί με μια συμπαγή και απλή διάταξη για εύκολη ενσωμάτωση, συμβάλλουν στην προσφορά μικρού αποτυπώματος και μειωμένου βάρους για εφαρμογές περιορισμένου χώρου.
Αυτοί οι εξαιρετικά επίπεδοι αρμονικοί μειωτές ταχυτήτων είναι εξαιρετικά κατάλληλοι για χρήση ως αρθρώσεις τερματικών ρομπότ και μειωτές τερματικών πελατών.
Αυτές οι νέες μονάδες ταχυτήτων υψηλής ροπής, μηδενικής αντίδρασης, έχουν μια υπερ-επίπεδη διαμόρφωση και διαθέτουν ένα μεγάλο ρουλέτο διασταύρωσης με υψηλή δυσκαμψία ροπής.
Βασικά χαρακτηριστικά
- Υπερ-επίπεδη δομή
- Σύνθετο και απλό σχεδιασμό
- Μικρό μέγεθος και ελαφρύ βάρος
- Υψηλή ικανότητα ροπής και υψηλή ακαμψία
- Συξώδης εισροή και έξοδος
Πίνακας ονομαστικών παραμέτρων αρμονικής κίνησης σειράς LHD
| Σχήμα |
Ποσοστό μείωσης |
Ονομαστική ροπή στην είσοδο 2000r/min |
Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή |
Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου |
Επιτρεπόμενη μέγιστη στιγμιαία ροπή |
Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease) |
Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease) |
Αντίδραση |
Βάρος |
Ζωή του σχεδιασμού |
| Νμ |
Νμ |
Νμ |
Νμ |
r/min |
r/min |
Διάταξη Arc Sec |
Κίλο |
Η ώρα |
| 14 |
50 |
3.7 |
12 |
4.8 |
23 |
8500 |
3500 |
≤ 20 |
0.34 |
9000 |
| 80 |
5.4 |
16 |
7.7 |
35 |
10000 |
| 100 |
5.4 |
19 |
7.7 |
35 |
10000 |
| 17 |
50 |
11 |
23 |
18 |
48 |
7300 |
3500 |
≤ 20 |
0.42 |
9000 |
| 80 |
15 |
29 |
19 |
61 |
10000 |
| 100 |
16 |
37 |
27 |
71 |
10000 |
| 20 |
50 |
17 |
39 |
24 |
69 |
6500 |
3500 |
≤ 20 |
0.54 |
9000 |
| 80 |
24 |
51 |
33 |
89 |
10000 |
| 100 |
28 |
57 |
34 |
95 |
10000 |
| 25 |
50 |
27 |
69 |
38 |
127 |
5600 |
3500 |
≤ 20 |
0.95 |
9000 |
| 80 |
44 |
96 |
60 |
179 |
10000 |
| 100 |
47 |
110 |
75 |
184 |
10000 |
| 32 |
50 |
53 |
151 |
75 |
268 |
4000 |
3000 |
≤ 20 |
1.9 |
9000 |
| 80 |
83 |
213 |
117 |
398 |
10000 |
| 100 |
96 |
233 |
151 |
420 |
10000 |
Λεπτομερείς εικόνεςμε κινητήρα θερμοκρασίας άνω των 80 °C,
| Βασικά χαρακτηριστικά του ελαττωτή κυμάτων υπεροπτικής πίεσης |
| Προϊόν |
Υπερ-ευτελής αρμονική κίνηση |
|
|
Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρυμουλκούμενα και σφραγίδες, λιπαντικά |
|
Ποσοστό μείωσης
|
50, 80, 100 |
|
|
Λιγότερο από 20 δευτερόλεπτα τόξου |
|
Μέση ταχύτητα εισόδου
|
3500 στροφές/min |
|
|
8500 στροφές/min |
|
Σχεδιασμένη Ζωή
|
10000 ώρες |
|
|
14, 17, 20, 25, 32 |
|
Βάρος
|
00,34 έως 1,9 kg |
| Εγγύηση |
1 έτος |
Εφαρμογές
| |
|
|
| Βιομηχανικά ρομπότ |
Μηχανές CNC |
Συστήματα κατασκευής |
Κατεβάστε τα σχέδια PDF
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf Επικαιροποιημένο
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
Γενικές ερωτήσεις
1Μπορεί μια αρμονική κίνηση να αναστραφεί;
Αυτό συμβαίνει σε κάθε τυπικό ρομποτικό κύκλο εκατοντάδες φορές κάθε μέρα: κάθε φορά που ο άξονας κινείται και επιβραδύνεται γρήγορα,η αδράνεια φορτίου στην πλευρά εξόδου του κιβωτίου οδηγεί το κιβώτιο πίσω (σε ελεγχόμενο τρόπο), καθορίζεται από κινητήρα και ελεγκτή).
2.Τι κάνει μια αρμονική κίνηση;
Οι ορμόνες οδήγησης χρησιμοποιούνται για την αύξηση της ροπής εξόδου σε γρανάζια που χρησιμοποιούνται στην αλεύρι, στην κατασκευή και σε μηχανές που χρησιμοποιούν ρομποτικά χέρια.
3.Υποστηρίζετε την προσαρμογή μιας αρμονικής κίνησης;
Μπορούμε να προσαρμόσουμε μια αρμονική κίνηση με βάση τις συγκεκριμένες απαιτήσεις και τα σχέδια του πελάτη.
4.Ποιο είναι το μεγαλύτερο πλεονέκτημα των προϊόντων σας;
Μπορούμε να παρέχουμε πλήρη σειρά προϊόντων, και η ποιότητα της αρμονικής κίνησης μας είναι σταθερή.
5.Ποια είναι τα κύρια συστατικά μιας αρμονικής κίνησης;
Τα κύρια συστατικά είναι η κυκλική σπλέιν (σταθερός εξωτερικός δακτύλιος), η ευέλικτη σπλέιν (ευέλικτος εσωτερικός δακτύλιος με λιγότερα δόντια) και η γεννήτρια κυμάτων (ένας ελλειπτικός δίσκος που χωράει μέσα στην ευέλικτη σπλέιν).
6.Σε ποιες εφαρμογές χρησιμοποιούνται οι αρμονικές μονάδες κίνησης;
Χρησιμοποιούνται σε εφαρμογές που απαιτούν υψηλή ακρίβεια και αξιοπιστία, όπως η ρομποτική, η αεροδιαστημική, η άμυνα, ο ιατρικός εξοπλισμός και ο εξοπλισμός κατασκευής ημιαγωγών.
7.Πώς επιλέγεις μια αρμονική κίνηση για μια συγκεκριμένη εφαρμογή;
Η επιλογή εξαρτάται από παράγοντες όπως οι απαιτήσεις ροπής, η επιθυμητή αναλογία μείωσης, οι περιορισμοί χώρου, η χωρητικότητα φορτίου και οι περιβαλλοντικές συνθήκες.Είναι απαραίτητο να συμβουλευτείτε τους κατασκευαστές ή τους ειδικούς για να επιλέξετε το κατάλληλο μοντέλο.
