Τόπος καταγωγής:
Jiangsu, Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
Μοντέλο 8, Μοντέλο 11

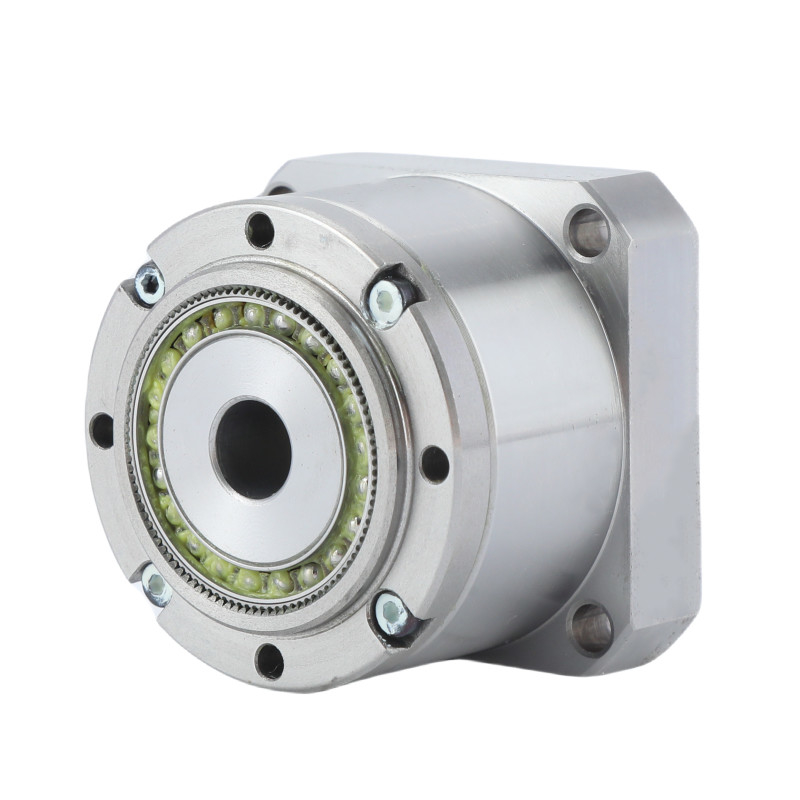

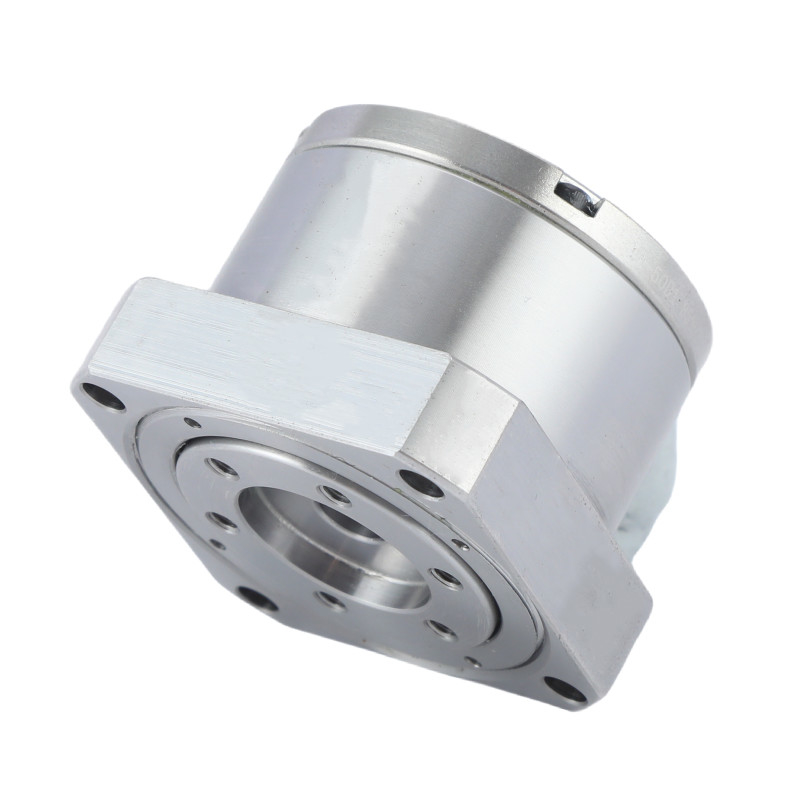

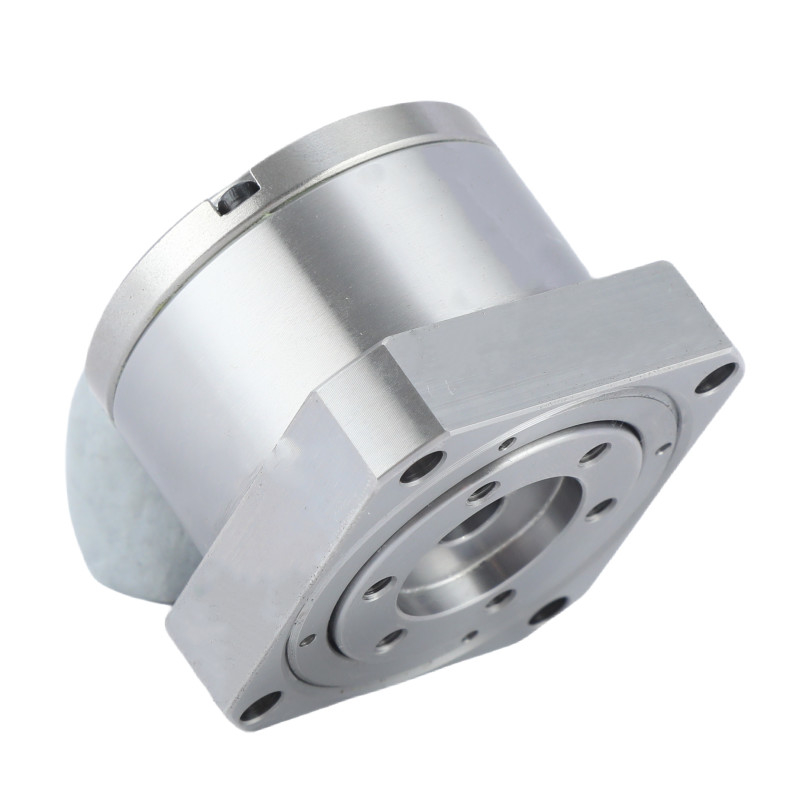

Μικροσκοπικό κιβώτιο ταχυτήτων αρμονικής κίνησης χαμηλής αντίδρασης
Περιγραφή του προϊόντος
Το γρανάζιο κύματος συμπίεσης (γνωστό και ως γρανάζιο αρμονικής κίνησης) είναι ένα είδος μηχανικού συστήματος γρανάζισης που χρησιμοποιεί ευέλικτο σπλιν με εξωτερικά δόντια,που παραμορφώνεται από περιστρεφόμενο ελλειπτικό βύσμα για να συνδέεται με τα εσωτερικά δόντια του εξωτερικού σπλιν.
Το γρανάζιο κυμάτων συμπίεσης έχει ορισμένα πλεονεκτήματα έναντι των παραδοσιακών συστημάτων γρανάζισης, όπως τα ελικοειδή ή πλανητικά γρανάζια, συμπεριλαμβανομένων:
Διάγραμμα ονομαστικών παραμέτρων μικροσκοπικής αρμονικής κίνησης
| Σχήμα | Ποσοστό μείωσης | Ονομαστική ροπή στην είσοδο 2000r/min | Επιτρεπόμενη κορυφαία ροπή στην εκκίνηση και την αναστολή | Μέγιστη επιτρεπόμενη τιμή για τη μέση ροπή φορτίου | Επιτρεπόμενη μέγιστη στιγμιαία ροπή | Επιτρεπόμενη μέγιστη στροφική ταχύτητα εισόδου (Grease) |
Επιτρεπόμενη μέση στροφική ταχύτητα εισόδου (Grease) |
Αντίδραση | Βάρος | Ζωή του σχεδιασμού | ||||
| Νμ | kgfm | Νμ | kgfm | Νμ | kgfm | Νμ | kgfm | r/min | r/min | Διάταξη Arc Sec | χιλιόγραμμο | Η ώρα | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| Βασικά χαρακτηριστικά του μικροσκοπικού μειωτήρα κυμάτων τάσης της σειράς LS και LH | |||
| Προϊόν | Μίνι μειωτήρα κυμάτων έντασης | ||
|
Υλικό
|
Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρυμουλκούμενα και σφραγίδες, λιπαντικά | ||
|
Ποσοστό μείωσης
|
50, 80, 100 | ||
|
Αντίδραση
|
Λιγότερο από 30 δευτερόλεπτα τόξου | ||
|
Μέση ταχύτητα εισόδου
|
3500 στροφές/min | ||
|
Μέγιστη ταχύτητα εισόδου
|
8500 στροφές/min | ||
|
Σχεδιασμένη Ζωή
|
10000 ώρες | ||
|
Σχήμα
|
8, 11 | ||
|
Βάρος
|
00,06 έως 0,27 kg | ||
| Εγγύηση | 1 έτος | ||
Εφαρμογή
| |
|
|
|
| Ιατρικές συσκευές | Ανθρώπινα ρομπότ | Αεροδιαστημική | Μηχανές CNC |
Το εργοστάσιό μας
Γενικές ερωτήσεις
1- Τι είναι ένα αρμονικό κουτί κίνησης;
Ένα ορμονικό κιβώτιο κίνησης είναι ένας τύπος συστήματος ταχυτήτων που παράγει υψηλές αναλογίες μείωσης σε ένα συμπαγές μέγεθος.Χρησιμοποιεί τη μηχανική ενός ευέλικτου στοιχείου παραμόρφωσης για τη μετάδοση κίνησης και την επίτευξη υψηλής ακρίβειας και ροπής.
2Πώς λειτουργεί ένα κιβώτιο ταχυτήτων αρμονικής κίνησης;
Ένα εναρμονικό κιβώτιο ταχυτήτων λειτουργεί χρησιμοποιώντας μια κυκλική σπείρα, flexspline, και μια γεννήτρια κυμάτων.που στη συνέχεια εμπλέκεται με τα δόντια της κυκλικής σπλιν σε δύο σημεία, παρέχοντας υψηλό ποσοστό μείωσης μέσω της διαφοράς στον αριθμό των δοντιών μεταξύ των ενεργών στοιχείων.
3Μπορεί μια αρμονική κίνηση να αναστραφεί;
Αυτό συμβαίνει σε κάθε τυπικό ρομποτικό κύκλο εκατοντάδες φορές κάθε μέρα: κάθε φορά που ο άξονας κινείται και επιβραδύνεται γρήγορα,η αδράνεια φορτίου στην πλευρά εξόδου του κιβωτίου οδηγεί το κιβώτιο πίσω (σε ελεγχόμενο τρόπο), καθορίζεται από κινητήρα και ελεγκτή).
4Τι κάνει μια αρμονική κίνηση;
Οι οδηγοί ομόρμων χρησιμοποιούνται για την αύξηση της ροπής παραγωγής σε γρανάζια που χρησιμοποιούνται στην αλεύρι, στην κατασκευή και σε μηχανές που χρησιμοποιούν ρομποτικά χέρια.
Μπορούμε να προσαρμόσουμε μια αρμονική κίνηση με βάση τις συγκεκριμένες απαιτήσεις και τα σχέδια του πελάτη.
6Ποιο είναι το μεγαλύτερο πλεονέκτημα των προϊόντων σας;
Μπορούμε να παρέχουμε πλήρη σειρά προϊόντων, και η ποιότητα της αρμονικής κίνησης μας είναι σταθερή.
